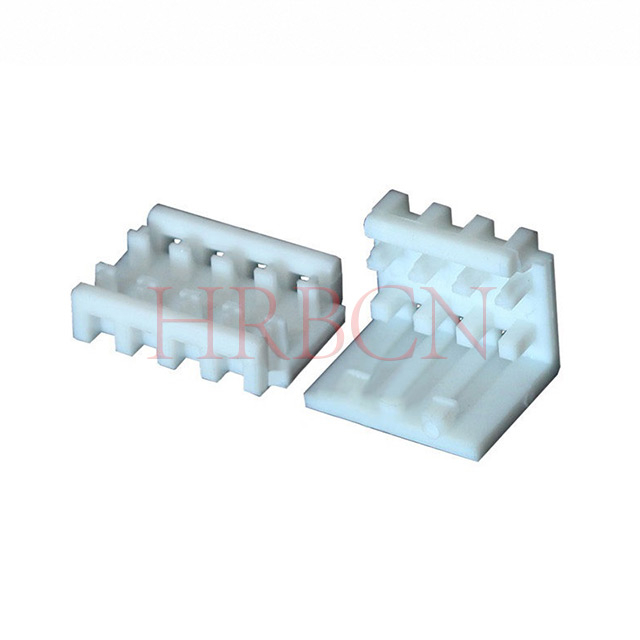

Rozteč 2,54 mm prachotěsné kryty řady M2052

Řada HRB M2052 obsahuje 90° a 180° prachotěsné kryty, speciálně vyvinutý pro standardní konektory IDC s roztečí 2,54 mm. Tyto kryty jsou vyrobeny z vysoce kvalitního nehořlavého Nylonu 66, který splňuje normy UL94V-0, a poskytují vynikající izolaci, odolnost proti stárnutí a opotřebení pro dlouhodobé spolehlivé používání.
Díky přesné zaklapávací konstrukci je lze snadno instalovat a demontovat bez použití dalších nástrojů a pevně se uzamknout, aby se zabránilo pádu při vibracích. Jako účinné ochranné příslušenství blokují prach, vlhkost a nečistoty ve vstupu do kontaktní oblasti, čímž zabraňují oxidaci svorek, korozi a špatnému elektrickému spojení.
Tato řada je k dispozici v bílé barvě a plném rozsahu pinů od 2P do 24P a je široce používána v průmyslových řídicích systémech, domácích spotřebičích, komunikačních zařízeních a dalších elektronických zařízeních.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M2052R-NW, M2052-NW

  • HRB

  • 8536909000

2,54 Rozteč IDC prachotěsný kryt

Definice HRB P/N

M2052R-NW

    ①     ②③

①M2052: řada HRB

②S R: Uzavřený konec (90°), Bez R (prázdný):   Průchozí (180°)

③ N: Počet okruhů: 2-24

④W: barva je bílá


Rozměr M2052R-NW

Rozměr prachotěsného krytu M2052R-NW


č.  dílu
Dimensions č.  dílu
Dimensions
TYP  UL94V-0 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-0 Obvody Tlumič:  A Tlumení:  B
M2052R-2-W 2 5.05 2.54 M2052R-10-W 10 25.37 22.86
M2052R-3-W 3 7.60 5.08 M2052R-11-W 11 27.91 25.40
M2052R-4-W 4 10.14 7.62 M2052R-12-W 12 30.45 27.94
M2052R-5-W 5 12.67 10.16 M2052R-13-W 13 32.99 30.48
M2052R-6-W 6 15.21 12.70 M2052R-14-W 14 35.53 33.02
M2052R-7-W 7 17.75 15.24 M2052R-15-W 15 38.07 35.56
M2052R-8-W 8 20.29 17.78 M2052R-16-W 16 40.61 38.10
M2052R-9-W 9 22.83 20.32 M2052R-17-W 17 43.15 38.10











Rozměr M2052-SZ

Rozměry protiprachového krytu M2052-NW

č.  dílu
Dimensions č.  dílu
Dimensions
TYP  UL94V-0 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-0 Obvody Tlumič:  A Tlumení:  B
M2052-2-W 2 5.05 2.54 M2052-10-W 10 25.37 22.86
M2052-3-W 3 7.60 5.08 M2052-11-W 11 27.91 25.40
M2052-4-W 4 10.14 7.62 M2052-12-W 12 30.45 27.94
M2052-5-W 5 12.67 10.16 M2052-13-W 13 32.99 30.48
M2052-6-W 6 15.21 12.70 M2052-14-W 14 35.53 33.02
M2052-7-W 7 17.75 15.24 M2052-15-W 15 38.07 35.56
M2052-8-W 8 20.29 17.78 M2052-16-W 16 40.61 38.10
M2052-9-W 9 22.83 20.32 M2052-17-W 17 43.15 38.10


Klíčové vlastnosti

M2052R-NW

  • Standardní rozteč 2,54 mm, plně kompatibilní s konektory IDC řady M2050R

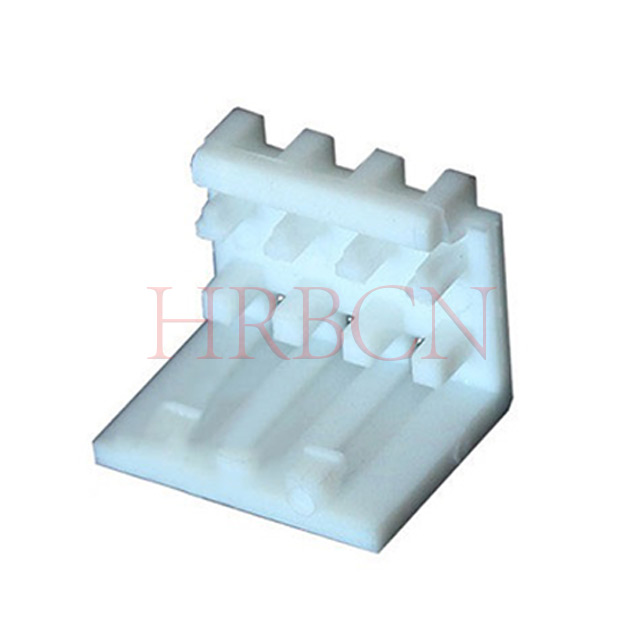

  • Struktura s uzavřeným koncem pro koncovou kabeláž

  • Nacvakávací montáž bez použití nářadí s integrovaným odlehčením tahu

  • UL94V-0 PET zpomalující hoření, robustní a dlouhá životnost

M2052-NW

  • Standardní rozteč 2,54 mm, kompatibilní se sérií M2050 IDC

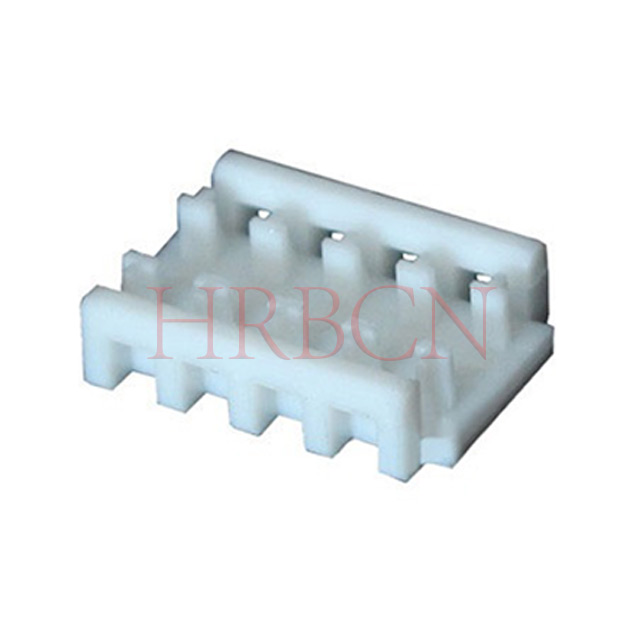

  • Průchozí provedení pro nepřetržité zapojení

  • Snadná montáž nacvaknutím bez pomocných nástrojů

  • UL94V-0 ohnivzdorný PET, stabilní mechanický výkon


Použijte s uzavřeným koncem a veďte přes IDC

Řada M2052R se používá s uzavřeným koncem řady M2050R

Řada M2052 se používá s přívodem přes  řadu M2050

2,54 IDC páření



Časté dotazy k protiprachovému krytu konektoru IDC s roztečí 2,54 mm

Technické často kladené dotazy

Otázka: Do jaké výšky se hodí tento protiprachový kryt?

Odpověď: Je navržen pro standardní konektory IDC s roztečí 2,54 mm s přesnými rozměry pro dokonalé přizpůsobení.

Otázka: Z jakého materiálu je prachový kryt vyroben?

Odpověď: Přijímá vysoce kvalitní technický plast zpomalující hoření, který je izolační, odolný a odpovídá standardu UL94V-0.

Otázka: Jaká je hlavní funkce tohoto produktu?

Odpověď: Účinně blokuje prach a vlhkost, zabraňuje oxidaci svorek, špatnému kontaktu a zkratu pro ochranu konektorů IDC.

Otázka: Je snadná instalace a odstranění?

A: Ano. Vyznačuje se zaklapávací konstrukcí, pro rychlou instalaci a demontáž není potřeba žádné nářadí.

Otázka: Může to fungovat ve vibrujícím prostředí?

Odpověď: Vestavěná uzamykací přezka zajišťuje pevné upevnění. Při běžných vibracích náhodně nespadne.


Časté dotazy k zadávání zakázek

Otázka: Poskytujete protiprachové kryty pro různé počty kolíků?

A: Ano. Nabízíme celý sortiment od 2P do 24P. Sdělte nám prosím přesnou pozici, kterou potřebujete pro cenovou nabídku.

Otázka: Jaké je vaše minimální množství objednávky?

Odpověď: Podporujeme hromadné objednávky i objednávky malých dávek. MOQ je obchodovatelné na základě vašich požadavků.

Otázka: Může tento kryt nahradit díly jiných značek?

Odpověď: Je plně kompatibilní s běžnou 2,54mm řadou IDC.

Otázka: Jaké jsou vaše dodací lhůty?

A: Standardní produkty jsou skladem a mohou být odeslány do 3-7 pracovních dnů po potvrzení objednávky.

Otázka: Přijímáte přizpůsobené služby?

Odpověď: K dispozici jsou vlastní barvy a speciální specifikace. Neváhejte a zašlete nám své podrobné požadavky.


Aktuální hodnocení
3A AC DC
Jmenovité napětí
250V AC DC
Provozní teplota
-40 ºC až +105 ºC
Kontaktní odpor
10 mΩ max
Izolační odpor
5000 mΩ min
Odolné napětí
750V AC/min
Materiál
Nylon66 UL94V-0
