Často kladené otázky
Technické často kladené dotazy

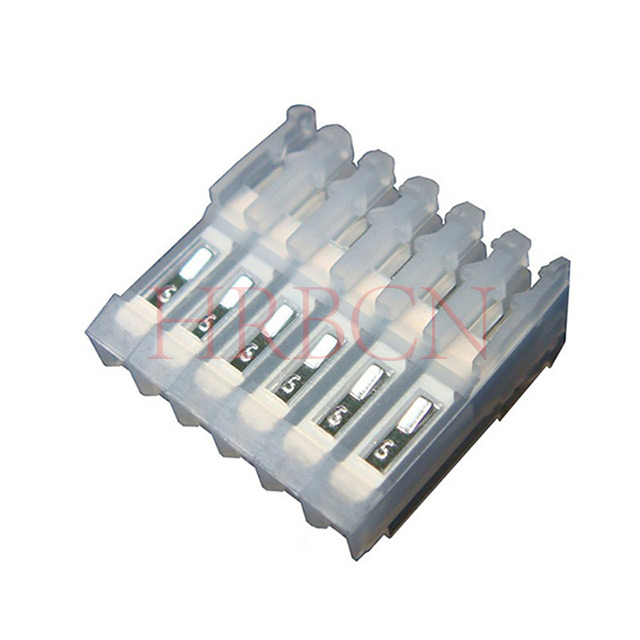

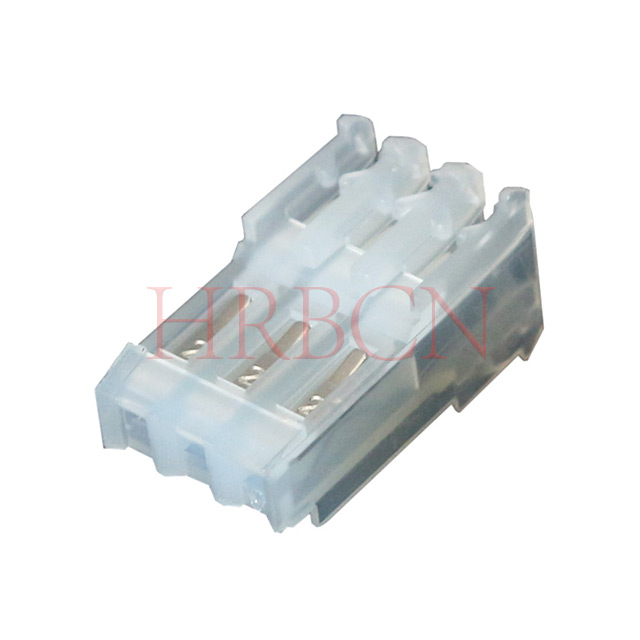

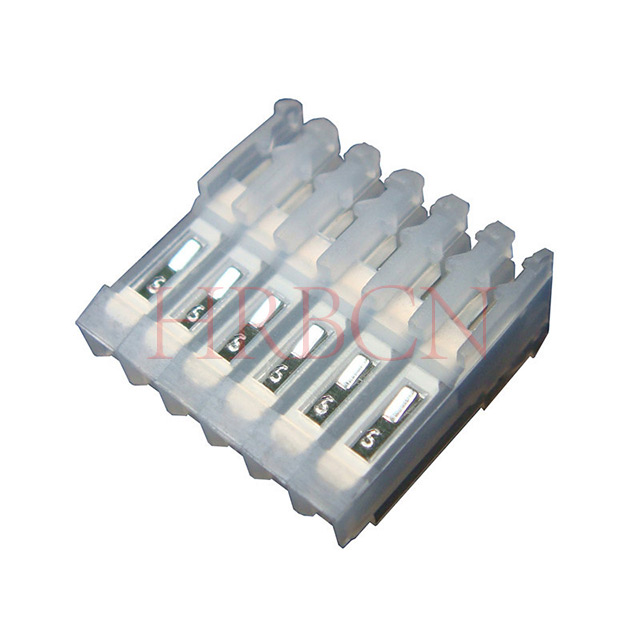

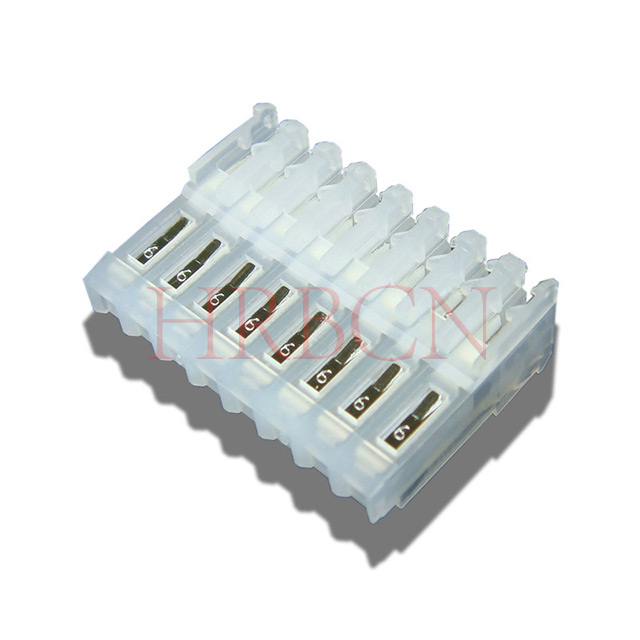

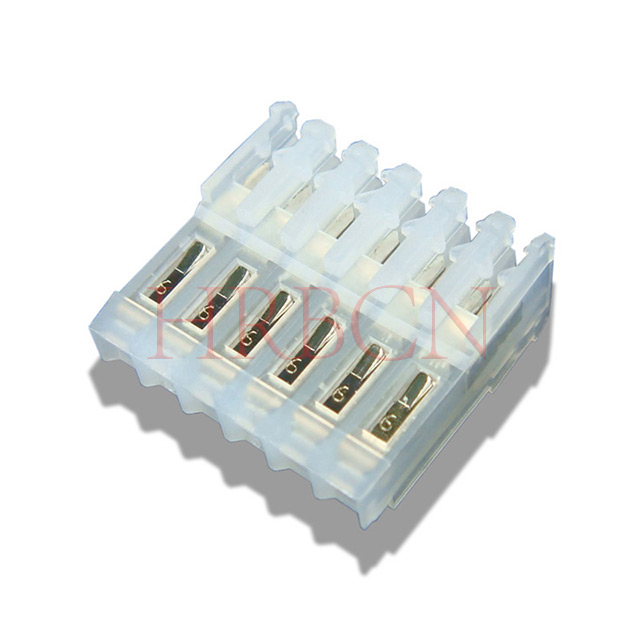

Q1: Jaký průřez drátu se hodí pro přívod M2051-N přes IDC?
A: Navrženo pro samostatné samostatné vodiče AWG22~26, standardní rozteč 2,54 mm.
Q2: Jaké jsou rozdíly v aplikaci: S vs bez polarizačních karet?
Odpovědi jsou níže:
①S polarizačními kartami
Obsahuje integrované polarizační výstupky, které zajišťují správnou orientaci párování.
Zabraňuje nesprávnému vložení a snižuje riziko chybného zapojení nebo chyb připojení.
Doporučeno pro aplikace, kde je kritická spolehlivá a bezchybná montáž.
K dispozici s integrovanými polarizačními výstupky, které zabraňují nesprávnému spojení a zajišťují správnou orientaci konektoru během montáže
②Bez polarizačních jazýčků
Standardní provedení konektoru bez funkcí polarizace.
Nabízí větší flexibilitu spojování, ale vyžaduje správné vyrovnání během instalace.
Vhodné pro aplikace, kde je orientace konektoru jasně identifikována a riziko špatného spojení je nízké.
Nepolarizované verze jsou také k dispozici pro aplikace, kde není vyžadováno klíčování.
Poznámka: Elektrický a IDC krimpovací výkon jsou identické pro obě verze.
Q3: Může se toto IDC spojit přímo s hlavičkou PCB?A: Pouze nepřímé připojení PCB, spárujte s M2545 vertikálním a M2545R pravoúhlým záhlavím PCB pro montáž drátu na desku.
Q4: Je k dispozici odpovídající ochranný kryt?Odpověď: Kompatibilní s krytem řady M2053 pro ochranu kolíků před prachem, vlhkostí a nečistotami.
Q5: Materiál a stupeň hořlavosti pouzdra izolátoru?A: UL94V-2 nehořlavý nylon; pocínované kontakty ze slitiny mědi, vyhovující RoHS.
Otázka 6: Dokáže realizovat kabelové vedení ve střední části kabelu?Odpověď: Ano, průchozí struktura umožňuje kontinuální in-line kabeláž bez řezání hotového svazku.
Q7: Jaké jsou výhody 180° konektoru IDC Feed through?
Odpověď: Mezi hlavní výhody patří:
Podporuje řetězové zapojení, které umožňuje instalaci více konektorů na jednu kabelovou sestavu.
Snižuje náklady na kabel a montáž tím, že minimalizuje počet potřebných samostatných kabelových svazků.
Ideální pro sběrnicové architektury a distribuované I/O systémy.
Zjednodušuje údržbu na místě, protože jednotlivá zařízení lze často odpojit bez výměny celé kabelové sestavy.
Typické aplikace: Průmyslové I/O moduly, LED zobrazovací systémy, řídicí sítě a vícedeskové sestavy.
Otázka 8: Jaký typ konektoru bych si měl vybrat, uzavřený IDC nebo přívod přes IDC?
Odpověď: Výběr závisí na požadavcích vaší aplikace:
| Konektor doporučený | aplikací |
|---|
| Point-to-point spojení | 90° IDC uzavřený konec |
| Prostorově omezené návrhy | 90° IDC uzavřený konec |
| Prostředí s vysokými vibracemi | 90° IDC uzavřený konec |
| Daisy-chain elektroinstalace | 180° průchodka IDC |
| Vícedeskové systémy | 180° průchodka IDC |
| Sběrnicové nebo distribuované I/O architektury | 180° průchodka IDC |
| Cenově citlivé kabelové sestavy | 180° průchodka IDC |
Časté dotazy k objednávce

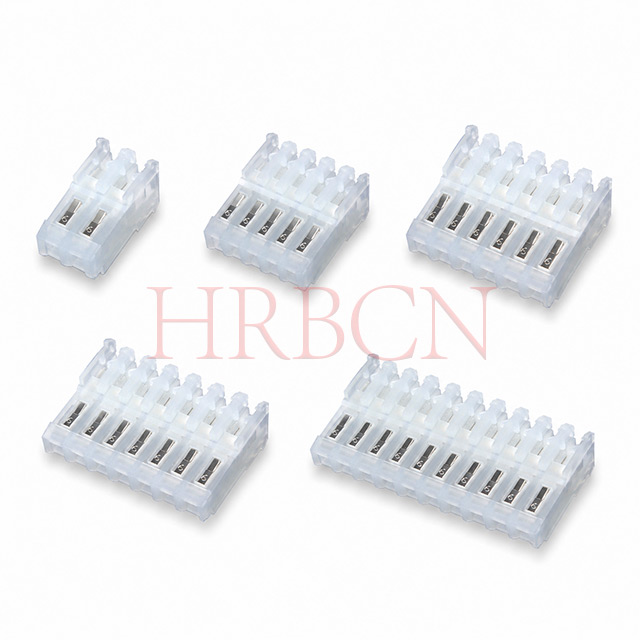

Q1: Dostupné počty pinů pro řadu M2051-N?
A: Standardní rozsah od 2P do 24P, přizpůsobené pozice kolíků lze dohodnout na hromadné objednávce.
Q2: Jaké je vaše MOQ pro běžné skladové položky?A: Malé MOQ pro specifikace na skladě; přizpůsobená barva/specifikace vyžaduje vyšší minimální objednací množství.
Q3: Dodací lhůta pro vzorek a hromadnou výrobu?Odpověď: Vzorky se dodávají do 1 ~ 3 pracovních dnů; hromadné objednávky kolem 7 ~ 15 pracovních dnů na základě množství.
Q4: Můžeme přizpůsobit barvu krytu nebo kontaktní pokovování?Odpověď: Zakázková černá/jiná barva pouzdra, pozlacené kontakty dostupné pro velkoobjemové objednávky.
Q5: Jsou k dispozici bezplatné vzorky pro zákaznický test?Odpověď: Nabízené vzorky malého množství zdarma, kupující pokrývá mezinárodní kurýrní dopravu.
