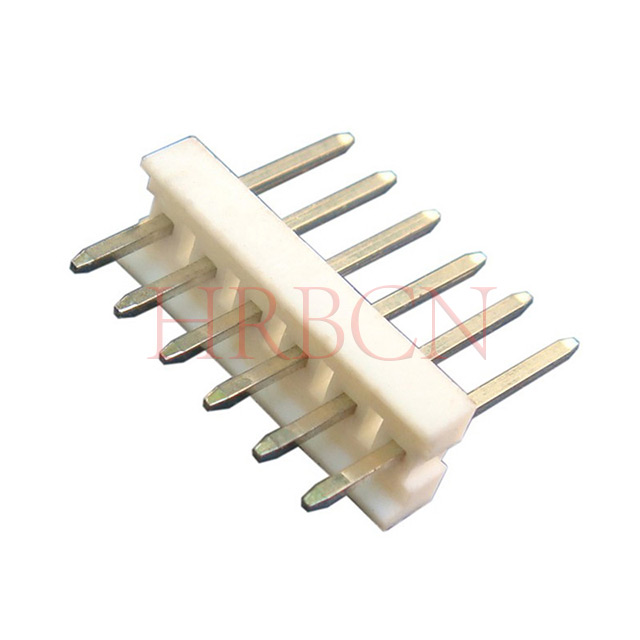

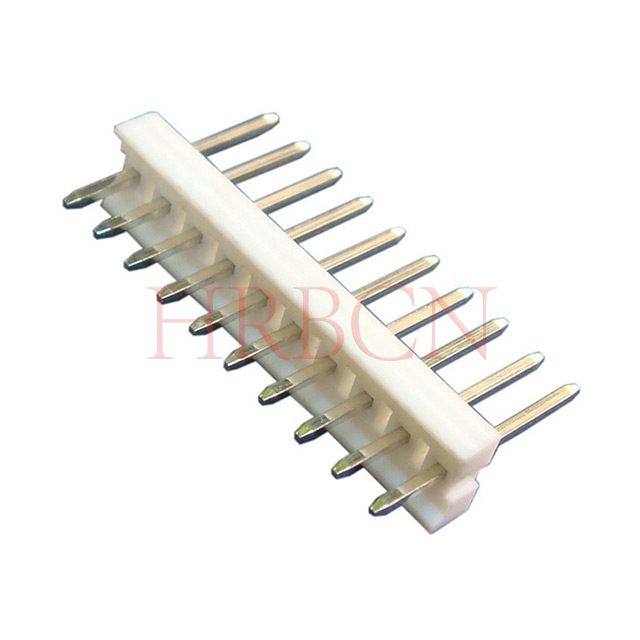

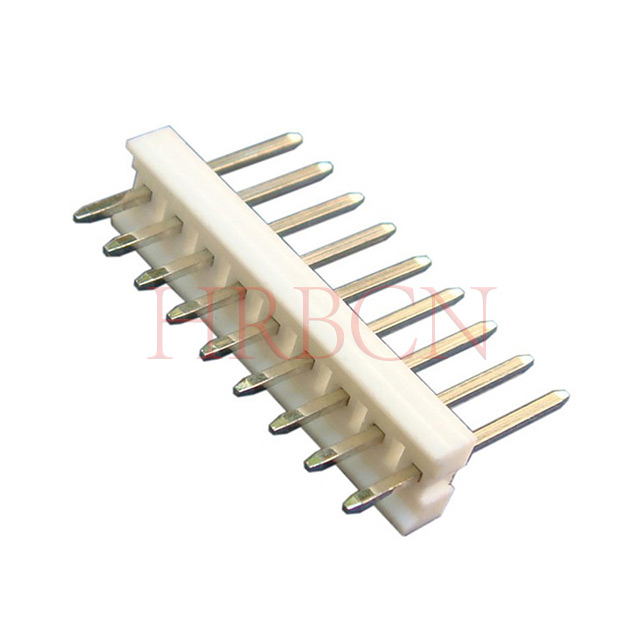

M2545-NK 2,54 mm svislý drát k záhlaví desky | HRB

Sdílet s:

M2545-NK 2,54 mm svislý drát k záhlaví desky | HRB

Vertikální sběrač drátu na desku M2545-NK využívá standardní rozteč středové linie 2,54 mm a jednořadý design s montážní konstrukcí s průchozím otvorem. Je vybaven čtvercovými pocínovanými kontakty a pouzdrem zpomalujícím hoření, vyznačuje se polarizovanou strukturou a třecím zámkem pro zajištění stabilního spojení. Tato řada je k dispozici v několika standardních počtech kolíků a je plně kompatibilní s běžnými kabelovými sestavami IDC a odpovídajícími zásuvkami. Poskytuje spolehlivý elektrický a mechanický výkon, široce používaný v signálových a nízkopříkonových scénářích připojení pro elektronická zařízení. Všechny produkty splňují globální normy ochrany životního prostředí.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2545-NK
Značka:
HRB
Kód:
8536909000

2,54 mm (0,100') rozteč vertikálního vedení drátu na desku, jedna řada, montáž s průchozím otvorem

HRB P/N Definice

M2545-NK

① ②③④

①M2545: řada HRB

②Prázdné: Vertikální

③N: Počet kolíků: 2-16

④K: Zahalený

Rozměr M2545-NK

HRB díl č.		Dimensions		č. dílu		Dimensions
TYP UL94V-0	Obvody	Tlumič: A	Tlumení: B	TYP UL94V-0	Obvody	Tlumič: A	Tlumení: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86

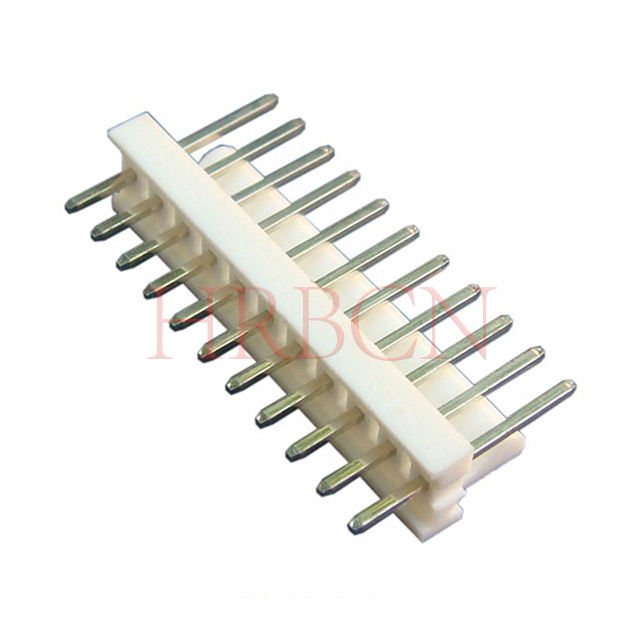

M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02

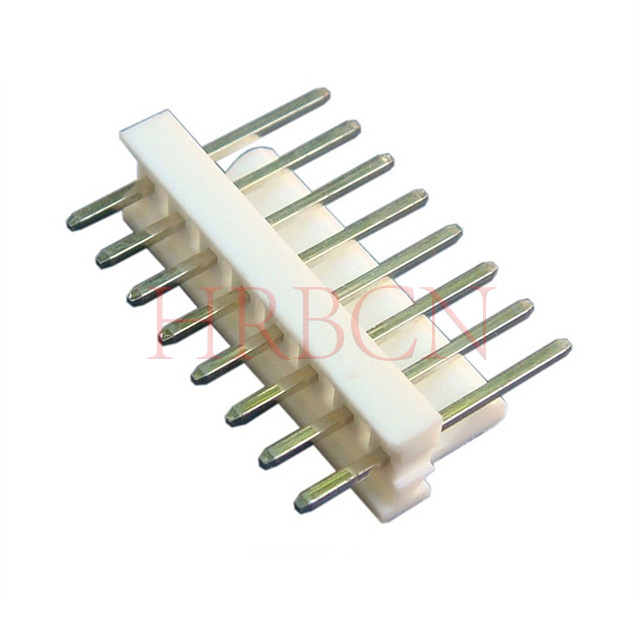

M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56
M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Klíčové specifikace

Mechanické a fyzikální vlastnosti

Rozteč: 2,54 mm / 0,100' středová čára
Konfigurace: Jedna řada, vertikální 180° rovná orientace
Způsob montáže: DIP pájení skrz díry

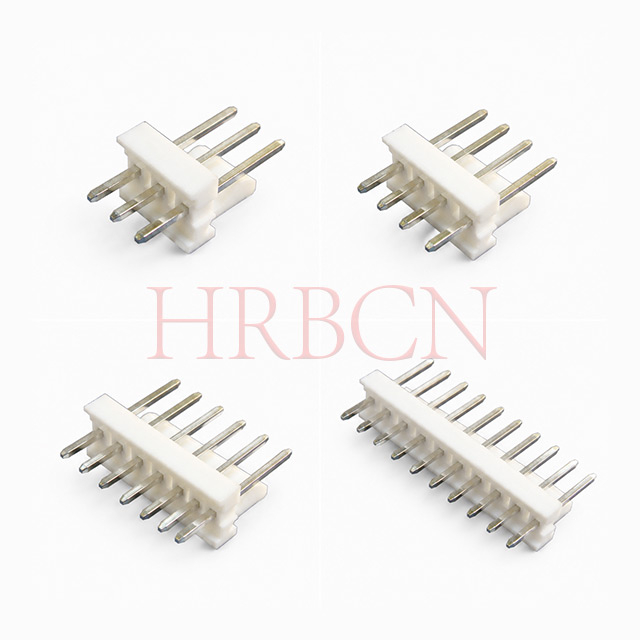

Dostupné pozice: 2 až 16 pinů, vlastní počet pinů je přijatelný
Materiál pouzdra: UL94 V-0 polyester zpomalující hoření
Kontaktní materiál: mosaz s čistým pocínováním
Provozní teplota: -40°C až +130°C

Elektrické hodnocení

Jmenovitý proud: 4A (max na kontakt)
Jmenovité napětí: 250 V AC
Kontaktní odpor: max. 3mΩ
Izolační odpor: 5000 MΩ min.
Odolné napětí: 2200 V/AC (1 minuta)

Pájecí výkon

Doporučená teplota pájení: 245°C ±0,5°C
Doba pájení: 4±0,5 sekundy
Konstrukční únosnost mezi pouzdrem a čepem: ≥ 2,0 kg

Schéma páření

Párování s 90° uzavřeným koncem IDC

Párování s 180° posuvem přes IDC

Montáž 2,54mm konektoru na PCB

Často kladené otázky (FAQ)

Technické často kladené dotazy

Otázka: Jaké protilehlé konektory fungují s tímto vertikálním záhlavím?

Odpověď: Odpovídá standardním konektorům IDC s roztečí 2,54 mm, včetně 90° uzavřených a 180° průchozích kabelových sestav IDC pro univerzální spojení vodičů s deskou.

Otázka: Mohu přizpůsobit počet pinů nebo speciální specifikace?

A: Standardní možnosti se pohybují od 2 do 16 kolíků. Vlastní délka čepu, speciální pokovení a nestandardní polohy jsou k dispozici na vyžádání.

Otázka: Jaká metoda pájení je vhodná pro tuto hlavičku?

Odpověď: Podporuje pájení vlnou a ruční pájení. Pro stabilní svařovací efekt dodržujte prosím standardní parametry teploty bezolovnatého pájení.

Otázka: Jaká je rozteč a typ montáže tohoto konektoru?

Odpověď: Přijímá standardní rozteč 2,54 mm (0,100'), jednořadý vertikální 180° design, montáž DIP s průchozím otvorem pro instalaci PCB.

Časté dotazy k zadávání zakázek

Otázka: Máte tuto vertikální zásuvku drátu na desku na skladě?

Odpověď: Většina běžných velikostí kolíků je skladem. U velkých objednávek nebo speciálních přizpůsobených specifikací prosím potvrďte dodací lhůtu s naším prodejním týmem předem.

Otázka: Jaké je MOQ pro tuto sérii?

Odpověď: Podporujeme nízké minimální množství objednávky, vítáme vzorové zkušební objednávky i hromadné velkoobchodní objednávky.

Otázka: Mohu kombinovat různé modely kolíků v jedné objednávce?

Odpověď: Ano, smíšená zásilka různých konfigurací kolíků je přijatelná pro splnění vašich potřeb nákupu projektu.

Otázka: Jaká je dodací lhůta pro hromadné objednávky?

A: Zboží skladem lze odeslat do 3–5 pracovních dnů. Vyprodané a přizpůsobené objednávky trvají přibližně 4–6 týdnů podle množství.

Otázka: Můžete poskytnout exportní dokumenty a testovací zprávy?

Odpověď: Můžeme poskytnout obchodní fakturu, seznam balení, certifikát původu, certifikát RoHS a zprávy o zkouškách mechanického výkonu.

Otázka: Mohu získat vzorky zdarma k testování?

Odpověď: Jsou poskytovány bezplatné zkušební vzorky, zákazníci musí nést pouze náklady na kurýrní dopravu. Vzorky lze sjednat do 1–3 pracovních dnů.
