M2051R-N IDC 2,54 mm rozteč uzavřený konec

Sdílet s:

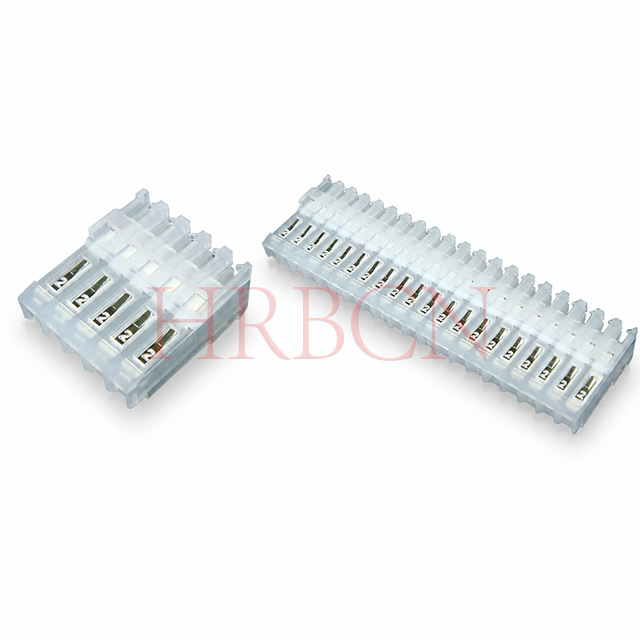

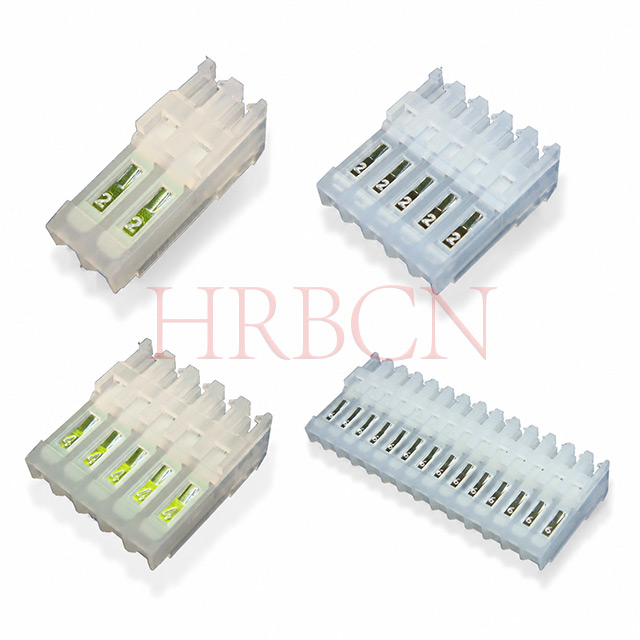

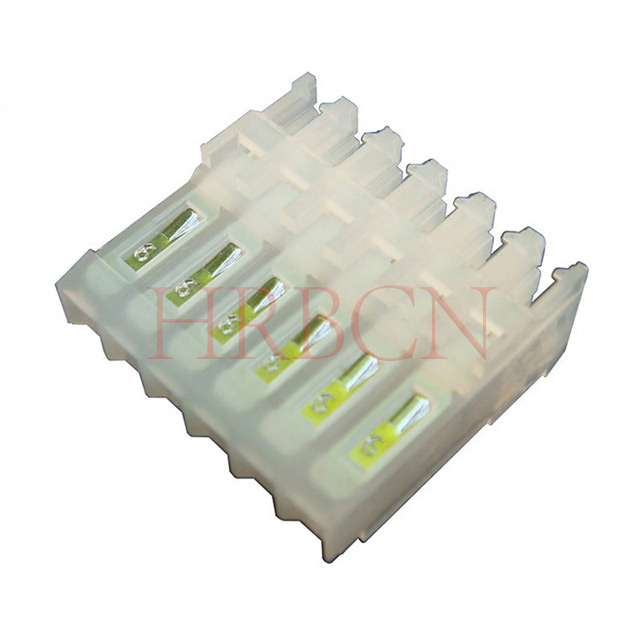

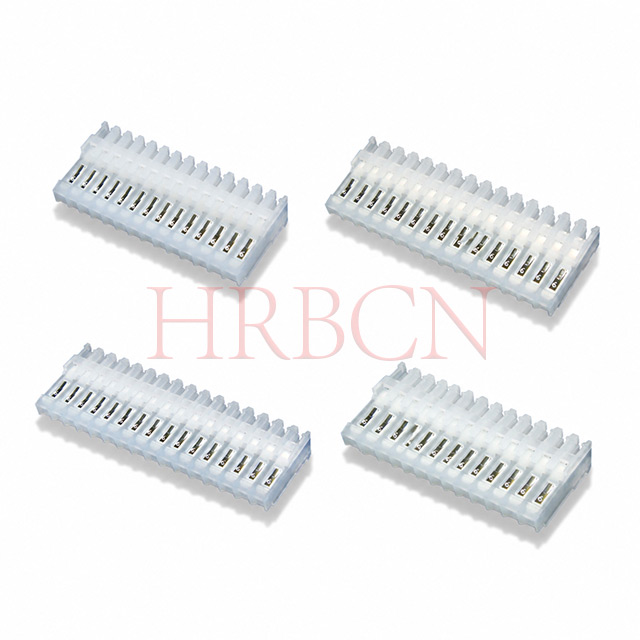

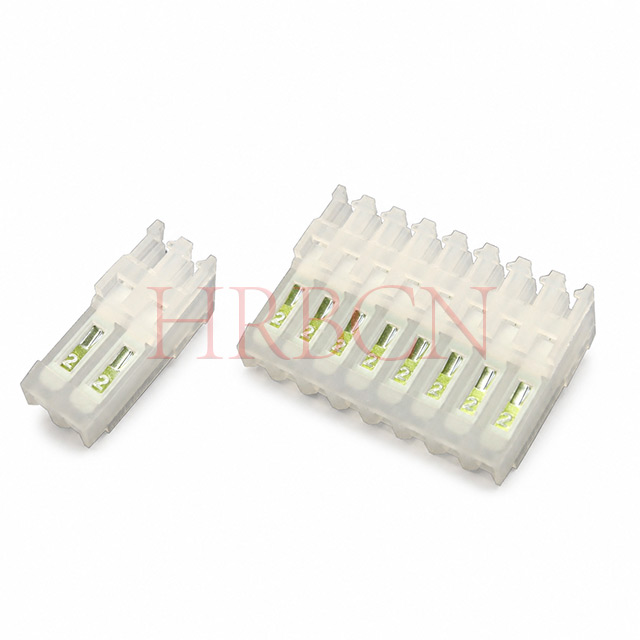

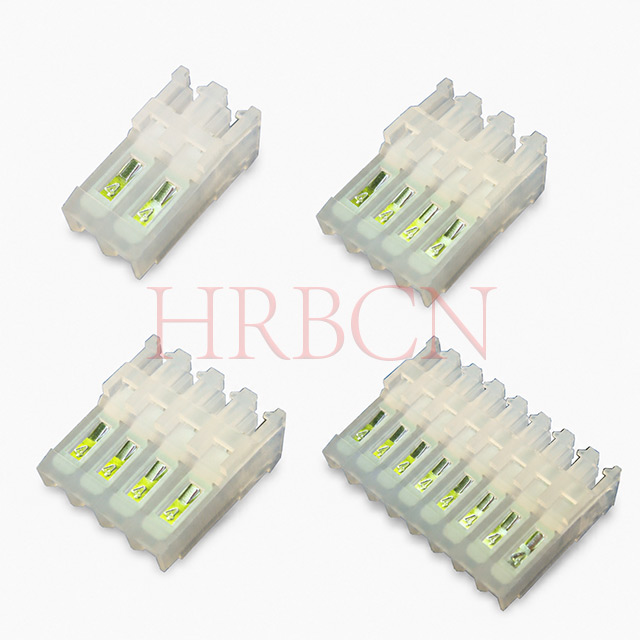

M2051R-N IDC 2,54 mm rozteč uzavřený konec

M2051R-N je uzavřený 90° pravoúhlý nepolarizovaný IDC konektor s roztečí 2,54 mm bez polarizačních jazýčků. Je zkonstruován pro jednotlivé diskrétní vodiče AWG22–26 a využívá nepájené připojení s posuvnou izolací pro rychlou montáž kabelového svazku bez použití nářadí. Bez výstupků proti zpětnému chodu umožňuje tato konstrukce bez klíče o 180° oboustranné připojení pro flexibilní instalaci. Dokonale se spojuje s M2545 přímými a M2545R pravoúhlými hlavičkami PCB a odpovídá ochrannému krytu proti prachu M2053. Vyrobeno z UL94V‑2 nehořlavého nylonu a pocínovaných/pozlacených mosazných koncovek, plně v souladu s RoHS pro cenově citlivá dvoubodová kabeláž.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL
Pouzdro zpomalující hoření UL 94V-2

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2051R-N
Značka:
HRB
Kód:
8536909000

2.54 Pitch IDC Closed IDC bez polarizačních tabulátorů

Naše řada M2051R-N je průmyslový standard 2,54mm uzavřený pravoúhlý konektor IDC navržený bez polarizačních jazýčků, v rozsahu od 2pinových do 24pinových možností pro pokrytí různorodých požadavků na kabeláž. Na rozdíl od polarizované verze M2051R-NR s antireverzními výstupky tento nepolarizovaný model podporuje volné 180° reverzibilní zasunutí pro zlepšení flexibility montáže a snížení nákladů na skladování, ideální pro dobře označené pozice kabelů s nízkým rizikem chybného spárování.

Uzavřené zadní pouzdro pevně uzamkne kabel, aby se zabránilo vytažení drátu při vibracích, zatímco svislý výstup drátu o 90° šetří cenný vnitřní prostor uvnitř kompaktního krytu zařízení. Přijetí osvědčené technologie děrování IDC, ke zkrácení výrobního cyklu není nutné žádné odizolování drátu ani pájení. Kompatibilní s univerzální hlavičkou PCB M2545/M2545R a prachovkou M2053 pro ochranu svorek proti prachu a vlhkosti. Nylonové pouzdro UL94V-2 a volitelné pocínované/pozlacené kontakty splňují globální standard RoHS, široce používaný v nákladově zaměřených domácích spotřebičích, LED ovladačích, nízkoenergetických řídicích modulech a obecné spotřební elektronice vnitřních dvoubodových kabelů.

Definice HRB P/N

M2051R-N

① ②③④

①M2051: řada HRB

②S R: Uzavřený konec 90°

③N: Počet kolíků: 2-24

④ Bez R (prázdné): Bez polarizačních jazýčků

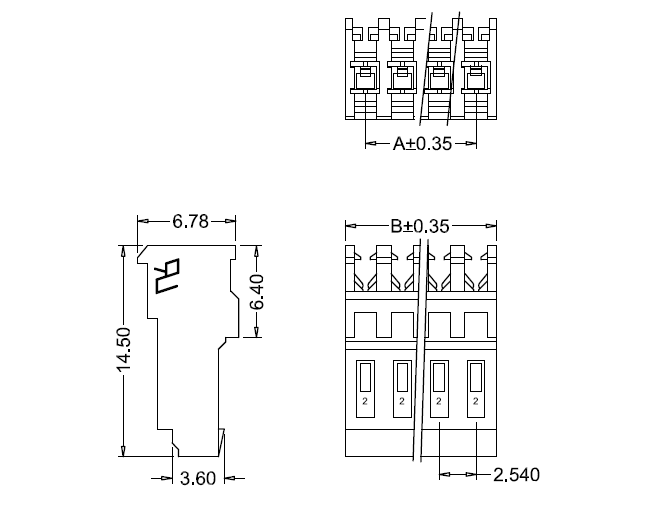

Rozměry M2051R-N

č. dílu		Dimensions		č. dílu		Dimensions		č. dílu		Dimensions
UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B
M2051R-2	2	2.54	5.08	M2051R-10	10	22.86	25.40	M2051R-18	18	43.18	45.72
M2051R-3	3	5.08	7.62	M2051R-11	11	25.40	27.94	M2051R-19	19	45.72	48.26
M2051R-4	4	7.62	10.16	M2051R-12	12	27.94	30.48	M2051R-20	20	48.26	50.80
M2051R-5	5	10.16	12.70	M2051R-13	13	30.48	33.02	M2051R-21	21	50.80	53.34
M2051R-6	6	12.70	15.24	M2051R-14	14	33.02	35.56	M2051R-22	22	53.34	55.88
M2051R-7	7	15.24	17.78	M2051R-15	15	35.56	38.10	M2051R-23	23	55.88	58.42
M2051R-8	8	17.78	20.32	M2051R-16	16	38.10	40.64	M2051R-24	24	58.42	60.96
M2051R-9	9	20.32	22.86	M2051R-17	17	40.64	43.18

Klíčové vlastnosti

Standardní rozteč IDC 2,54 mm, hodí se pro diskrétní vodiče AWG22-26
Konstrukce s uzavřeným koncem šetří prostor pro kabeláž na desce pro kompaktní design
Žádné polarizační výstupky nabízí větší flexibilitu párování
IDC bezpájecí zakončení, rychlá montáž bez použití nářadí
Odpovídá M2545 a M2545R PCB hlavičce pro připojení drátu k desce
Vhodné pro kryt M2053 pro ochranu kontaktů před prachem a vlhkostí
Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

Schéma páření

Navrženo pro spárování s kryty krytu řady M2053 , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.
M2051R-N: Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.

Často kladené otázky

Technické často kladené dotazy

Q1: Jaký průřez drátu se hodí pro přívod M2051R-N přes IDC?

A: Navrženo pro samostatné samostatné vodiče AWG22~26, standardní rozteč 2,54 mm.

Q2: Jaké jsou rozdíly v aplikaci: S vs bez polarizačních karet?

Odpovědi jsou níže:

①S polarizačními kartami

Obsahuje integrované polarizační výstupky, které zajišťují správnou orientaci párování.
Zabraňuje nesprávnému vložení a snižuje riziko chybného zapojení nebo chyb připojení.
Doporučeno pro aplikace, kde je kritická spolehlivá a bezchybná montáž.
K dispozici s integrovanými polarizačními výstupky, které zabraňují nesprávnému spojení a zajišťují správnou orientaci konektoru během montáže

②Bez polarizačních jazýčků

Standardní provedení konektoru bez funkcí polarizace.
Nabízí větší flexibilitu spojování, ale vyžaduje správné vyrovnání během instalace.
Vhodné pro aplikace, kde je orientace konektoru jasně identifikována a riziko špatného spojení je nízké.
Nepolarizované verze jsou také k dispozici pro aplikace, kde není vyžadováno klíčování.

Poznámka: Elektrický a IDC krimpovací výkon jsou identické pro obě verze.

Q3: Může se toto IDC spojit přímo s hlavičkou PCB?

A: Pouze nepřímé připojení PCB, spárujte s M2545 vertikálním a M2545R pravoúhlým záhlavím PCB pro montáž drátu na desku.

Q4: Je k dispozici odpovídající ochranný kryt?

Odpověď: Kompatibilní s krytem řady M2053 pro ochranu kolíků před prachem, vlhkostí a nečistotami.

Q5: Materiál a stupeň hořlavosti pouzdra izolátoru?

A: UL94V-2 nehořlavý nylon; pocínované kontakty ze slitiny mědi, vyhovující RoHS.

Otázka 6: Dokáže realizovat kabelové vedení ve střední části kabelu?

Odpověď: Ano, průchozí struktura umožňuje kontinuální in-line kabeláž bez řezání hotového svazku.

Q7: Jaké jsou výhody 90° konektoru IDC s uzavřeným koncem?

Odpověď: Mezi hlavní výhody patří:

Vyšší mechanická spolehlivost díky vnitřnímu zakončení kabelu a sníženému namáhání kontaktů IDC.
Kompaktní vedení kabelů, vyžadující prostor pro výstup kabelu pouze na jedné straně.
Vylepšená integrita signálu s minimálními kabely a sníženými odrazy signálu.
Zjednodušená montáž, protože kabel je zakončen na jednom místě.

Typické aplikace: kabelové sestavy typu point-to-point, řídicí systémy, moduly distribuce energie a průmyslová zařízení.

Otázka 8: Jaký typ konektoru bych měl zvolit, uzavřený IDC nebo přívod přes IDC?

Odpověď: Výběr závisí na požadavcích vaší aplikace:

Konektor doporučený	aplikací
Point-to-point spojení	90° IDC uzavřený konec
Prostorově omezené návrhy	90° IDC uzavřený konec
Prostředí s vysokými vibracemi	90° IDC uzavřený konec
Daisy-chain elektroinstalace	180° IDC Průchod
Vícedeskové systémy	180° IDC Průchod
Sběrnicové nebo distribuované I/O architektury	180° IDC Průchod
Cenově citlivé kabelové sestavy	180° IDC Průchod

Časté dotazy k objednávce

Q1: Dostupné počty pinů pro řadu M2051R-N?

A: Standardní rozsah od 2P do 24P, přizpůsobené pozice kolíků lze dohodnout na hromadné objednávce.

Q2: Jaké je vaše MOQ pro běžné skladové položky?

A: Malé MOQ pro specifikace na skladě; přizpůsobená barva/specifikace vyžaduje vyšší minimální objednací množství.

Q3: Dodací lhůta pro vzorek a hromadnou výrobu?

Odpověď: Vzorky se dodávají do 1 ~ 3 pracovních dnů; hromadné objednávky kolem 7 ~ 15 pracovních dnů na základě množství.

Q4: Můžeme přizpůsobit barvu krytu nebo kontaktní pokovování?

Odpověď: Zakázková černá/jiná barva pouzdra, pozlacené kontakty dostupné pro velkoobjemové objednávky.

Q5: Jsou k dispozici bezplatné vzorky pro zákaznický test?

Odpověď: Nabízené vzorky malého množství zdarma, kupující pokrývá mezinárodní kurýrní dopravu.
