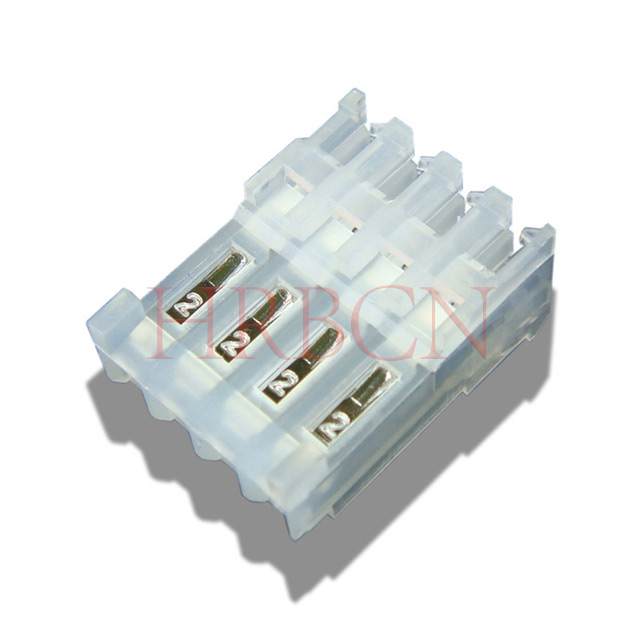

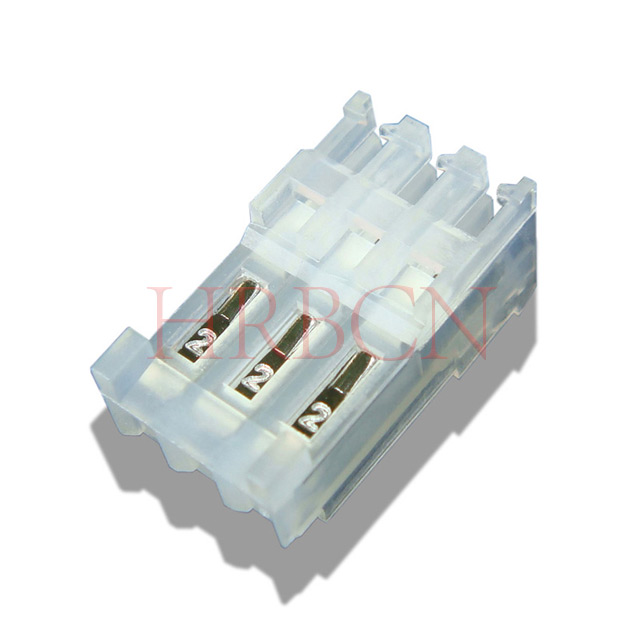

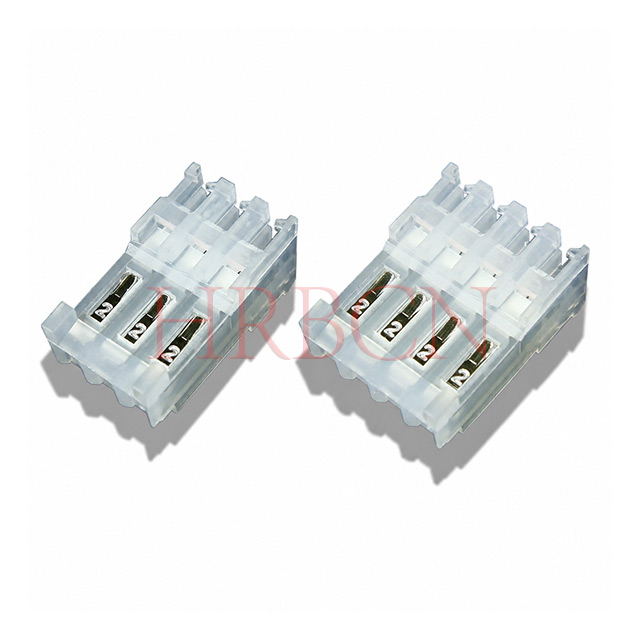

Uzavřený konektor IDC s polarizačními výstupky M2051R-NR

Sdílet s:

Uzavřený konektor IDC s polarizačními výstupky M2051R-NR

M2051R-NR je uzavřený IDC konektor s roztečí 2,54 mm vybavený vestavěnými polarizačními jazýčky. Navrženo pro samostatné samostatné vodiče AWG22–26, využívá nepájené zakončení s posuvnou izolací pro rychlou ruční montáž. 90° vývod vodiče optimalizuje omezený vnitřní prostor skříně, zatímco design polarizace zabraňuje chybám v opačném zapojení. Dokonale se hodí k M2545 přímým a M2545R pravoúhlým PCB headerům a podporuje M2053 ochranný protiprachový kryt. Nylonové pouzdro zpomalující hoření UL94V‑2 a pocínované/pozlacené mosazné kontakty vyhovují RoHS, široce používané v LED osvětlení, napájecích modulech a průmyslové řídicí elektroinstalaci.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL
Pouzdro zpomalující hoření UL 94V-2

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2051R-NR
Značka:
HRB
Kód:
8536909000

2.54 Rozteč IDC s uzavřeným koncem IDC s polarizačními jazýčky

Řada M2051R-NR je průmyslový standard 2,54 mm uzavřený konektor IDC dostupný s integrovanými polarizačními jazýčky, v rozsahu od 2 do 24 kolíků pro různé požadavky na zapojení. Na rozdíl od 180° průchodky IDC jeho uzavřený zadní kryt blokuje vytahování vodičů a eliminuje zapojování středních kabelů do série s kompaktním 90stupňovým vertikálním vedením vodičů, které šetří drahocenný prostor v krytu PCB pro miniaturizované zařízení.

Vestavěné polární výstupky zabraňují špatnému spojení během montáže hromadné výroby a snižují tak poruchovost kabeláže; IDC piercing design nevyžaduje žádné odizolování nebo pájení, což výrazně urychluje výrobu postrojů. Kompatibilní s univerzální hlavičkou PCB M2545/M2545R a prachovkou M2053 pro ochranu svorek před prachem a vlhkostí. Konektor je vyroben z nehořlavého nylonu UL94V-2 a volitelných pocínovaných/zlacených kontaktů a je plně v souladu s RoHS, ideální pro dvoubodovou kabeláž, domácí spotřebiče s vysokými vibracemi, moduly ovladačů a kompaktní vnitřní propojení spotřební elektroniky.

Definice HRB P/N

M2051R-NR

① ②③④

①M2051: řada HRB

②S R (prázdné): Uzavřený konec 90°

③N: Počet kolíků: 2-24

④R: S polarizačními výstupky

Rozměry M2051R-NR

č. dílu	Obvody	Dimensions		č. dílu	Obvody	Dimensions		č. dílu	Obvody	Dimensions
UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B
M2051R-2-R	2	2.54	5.08	M2051R-10-R	10	22.86	25.40	M2051R-18-R	18	43.18	45.72
M2051R-3-R	3	5.08	7.62	M2051R-11-R	11	25.40	27.94	M2051R-19-R	19	45.72	48.26
M2051R-4-R	4	7.62	10.16	M2051R-12-R	12	27.94	30.48	M2051R-20-R	20	48.26	50.80
M2051R-5-R	5	10.16	12.70	M2051R-13-R	13	30.48	33.02	M2051R-21-R	21	50.80	53.34
M2051R-6-R	6	12.70	15.24	M2051R-14-R	14	33.02	35.56	M2051R-22-R	22	53.34	55.88
M2051R-7-R	7	15.24	17.78	M2051R-15-R	15	35.56	38.10	M2051R-23-R	23	55.88	58.42
M2051R-8-R	8	17.78	20.32	M2051R-16-R	16	38.10	40.64	M2051R-24-R	24	58.42	60.96
M2051R-9-R	9	20.32	22.86	M2051R-17-R	17	40.64	43.18

Klíčové vlastnosti

Standardní rozteč IDC 2,54 mm, hodí se pro diskrétní vodiče AWG22-26
Konstrukce s uzavřeným koncem šetří prostor pro kabeláž na desce pro kompaktní design
Vestavěné polarizační výstupky zabraňují zpětnému nesprávnému párování
IDC bezpájecí zakončení, rychlá montáž bez použití nářadí
Odpovídá M2545 a M2545R PCB hlavičce pro připojení drátu k desce
Vhodné pro kryt M2053 pro ochranu kontaktů před prachem a vlhkostí
Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

Schéma páření

Navrženo pro spárování s kryty krytu řady M2053 , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.
M2051R-NR: Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.

Často kladené otázky

Technické často kladené dotazy

Q1: Jaký průřez drátu se hodí pro přívod M2051R-NR přes IDC?

A: Navrženo pro samostatné samostatné vodiče AWG22~26, standardní rozteč 2,54 mm.

Q2: Jaké jsou rozdíly v aplikaci: S vs bez polarizačních karet?

Odpovědi jsou níže:

①S polarizačními kartami

Obsahuje integrované polarizační výstupky, které zajišťují správnou orientaci párování.
Zabraňuje nesprávnému vložení a snižuje riziko chybného zapojení nebo chyb připojení.
Doporučeno pro aplikace, kde je kritická spolehlivá a bezchybná montáž.
K dispozici s integrovanými polarizačními výstupky, které zabraňují nesprávnému spojení a zajišťují správnou orientaci konektoru během montáže

②Bez polarizačních jazýčků

Standardní provedení konektoru bez funkcí polarizace.
Nabízí větší flexibilitu spojování, ale vyžaduje správné vyrovnání během instalace.
Vhodné pro aplikace, kde je orientace konektoru jasně identifikována a riziko špatného spojení je nízké.
Nepolarizované verze jsou také k dispozici pro aplikace, kde není vyžadováno klíčování.

Poznámka: Elektrický a IDC krimpovací výkon jsou identické pro obě verze.

Q3: Může se toto IDC spojit přímo s hlavičkou PCB?

A: Pouze nepřímé připojení PCB, spárujte s M2545 vertikálním a M2545R pravoúhlým záhlavím PCB pro montáž drátu na desku.

Q4: Je k dispozici odpovídající ochranný kryt?

Odpověď: Kompatibilní s krytem řady M2053 pro ochranu kolíků před prachem, vlhkostí a nečistotami.

Q5: Materiál a stupeň hořlavosti pouzdra izolátoru?

A: UL94V-2 nehořlavý nylon; pocínované kontakty ze slitiny mědi, vyhovující RoHS.

Otázka 6: Dokáže realizovat kabelové vedení ve střední části kabelu?

Odpověď: Ano, průchozí struktura umožňuje kontinuální in-line kabeláž bez řezání hotového svazku.

Q7: Jaké jsou výhody 90° konektoru IDC s uzavřeným koncem?

Odpověď: Mezi hlavní výhody patří:

Vyšší mechanická spolehlivost díky vnitřnímu zakončení kabelu a sníženému namáhání kontaktů IDC.
Kompaktní vedení kabelů, vyžadující prostor pro výstup kabelu pouze na jedné straně.
Vylepšená integrita signálu s minimálními kabely a sníženými odrazy signálu.
Zjednodušená montáž, protože kabel je zakončen na jednom místě.

Typické aplikace: kabelové sestavy typu point-to-point, řídicí systémy, moduly distribuce energie a průmyslová zařízení.

Otázka 8: Jaký typ konektoru bych měl zvolit, uzavřený IDC nebo přívod přes IDC?

Odpověď: Výběr závisí na požadavcích vaší aplikace:

Konektor doporučený	aplikací
Point-to-point spojení	90° IDC uzavřený konec
Prostorově omezené návrhy	90° IDC uzavřený konec
Prostředí s vysokými vibracemi	90° IDC uzavřený konec
Daisy-chain elektroinstalace	180° IDC Průchod
Vícedeskové systémy	180° IDC Průchod
Sběrnicové nebo distribuované I/O architektury	180° IDC Průchod
Cenově citlivé kabelové sestavy	180° IDC Průchod

Časté dotazy k objednávce

Q1: Dostupné počty pinů pro řadu M2051R-NR?

A: Standardní rozsah od 2P do 24P, přizpůsobené pozice kolíků lze dohodnout na hromadné objednávce.

Q2: Jaké je vaše MOQ pro běžné skladové položky?

A: Malé MOQ pro specifikace na skladě; přizpůsobená barva/specifikace vyžaduje vyšší minimální objednací množství.

Q3: Dodací lhůta pro vzorek a hromadnou výrobu?

Odpověď: Vzorky se dodávají do 1 ~ 3 pracovních dnů; hromadné objednávky kolem 7 ~ 15 pracovních dnů na základě množství.

Q4: Můžeme přizpůsobit barvu krytu nebo kontaktní pokovování?

Odpověď: Zakázková černá/jiná barva pouzdra, pozlacené kontakty dostupné pro velkoobjemové objednávky.

Q5: Jsou k dispozici bezplatné vzorky pro zákaznický test?

Odpověď: Nabízené vzorky malého množství zdarma, kupující pokrývá mezinárodní kurýrní dopravu.
