IDC konektor 2,54 rozteč uzavřený konec 90 stupňů s polarizačními jazýčky

Sdílet s:

IDC konektor 2,54 rozteč uzavřený konec 90 stupňů s polarizačními jazýčky

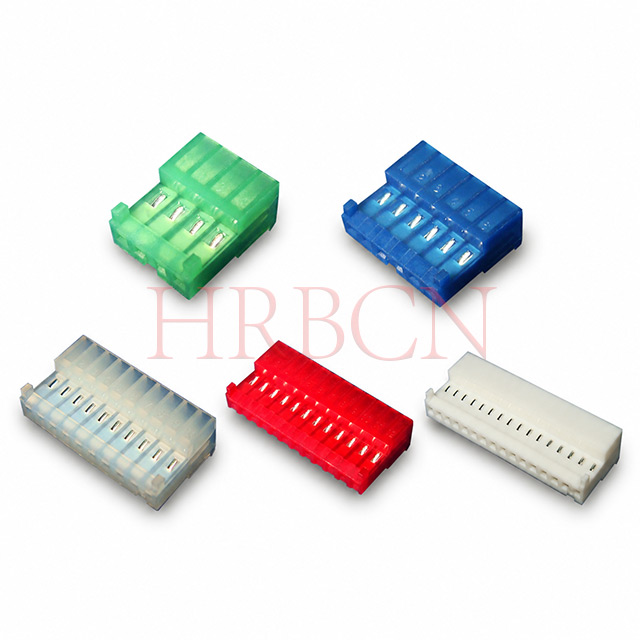

HRB M2050-NCR (90°) je a Uzavřený konektor IDC s roztečí 2,54 mm navrženo pro spojení vodič-vodič pomocí technologie izolačního posunu (IDT). Je vhodný pro diskrétní kabely s velikostí vodičů AWG22 až AWG26, představovat a uzavřené pouzdro pro montáž koncovek kabelu a pravoúhlou orientaci pro prostorově úsporné směrování. Kontakty jsou vyrobeny z mosazi s pocínováním nebo pozlacením; izolant je UL94V-2 retardér hoření a v souladu s RoHS. Ideální pro průmyslové aplikace, domácí spotřebiče a spotřební elektroniku.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL
Pouzdro zpomalující hoření UL 94V-2

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2050-NCR(90°)
Značka:
HRB
Kód:
8536909000

2.54 Rozteč IDC s uzavřeným koncem IDC s polarizačními jazýčky

Definice HRB P/N

M2050-NCR(90°)

① ② ③④ ⑤

①M2050: řada HRB

②N: Počet kolíků: 2-24

③C: Barva krytu, viz níže vysvětlení tabulky

④R: S polarizačními výstupky

⑤90°: Uzavřený konec

C	Barva bydlení	Velikost drátu

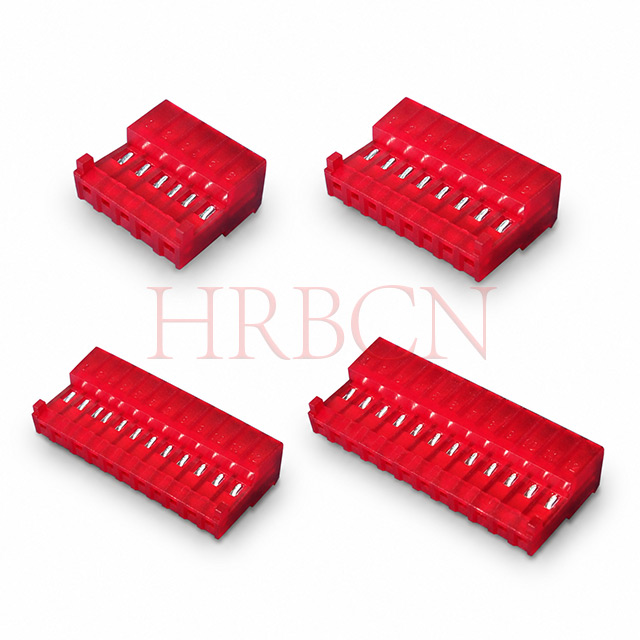

R	Red	AWG22

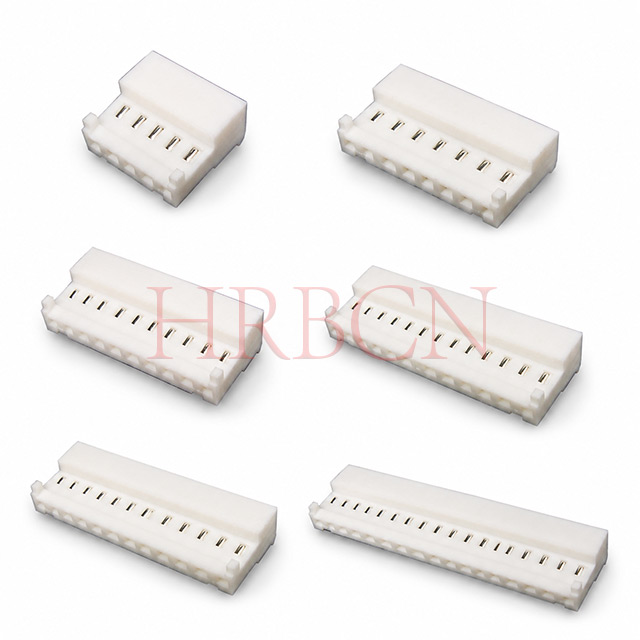

W	Bílý	AWG24

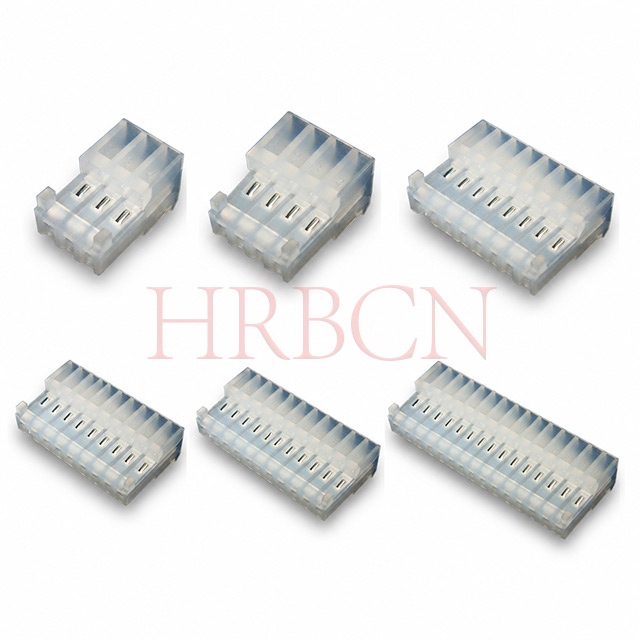

N	Přírodní	AWG24
B	Černý	AWG24

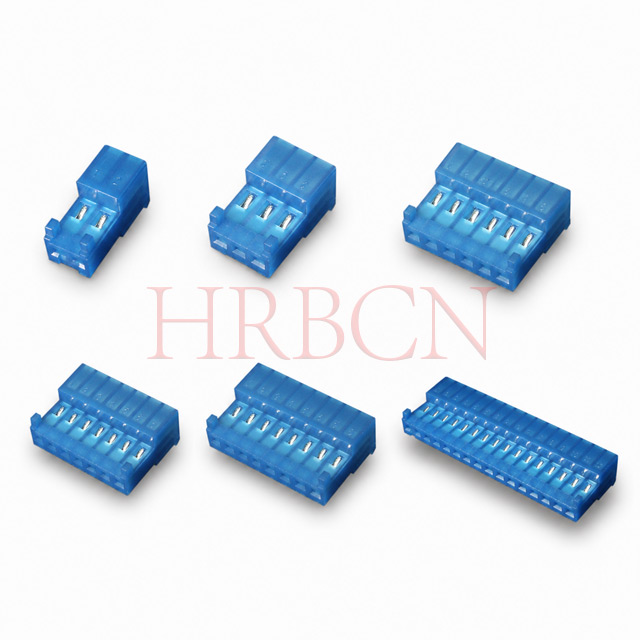

b	modrý	AWG26

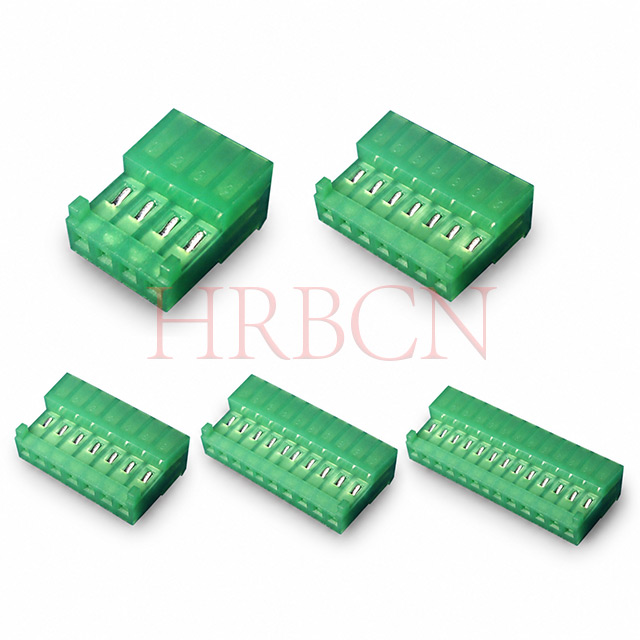

G	Zelený	AWG26

Rozměry M2050-NCR(90°).

č. dílu		Dimensions		č. dílu		Dimensions
UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B
M2050-2-CR(90°)	2	2.54	5.08	M2050-10-CR(90°)	10	22.86	25.40
M2050-3-CR(90°)	3	5.08	7.62	M2050-11-CR(90°)	11	25.40	27.94
M2050-4-CR(90°)	4	7.62	10.16	M2050-12-CR(90°)	12	27.94	30.48
M2050-5-CR(90°)	5	10.16	12.70	M2050-13-CR(90°)	13	30.48	33.02
M2050-6-CR(90°)	6	12.70	15.24	M2050-14-CR(90°)	14	33.02	35.56
M2050-7-CR(90°)	7	15.24	17.78	M2050-15-CR(90°)	15	35.56	38.10
M2050-8-C-R90°)	8	17.78	20.32	M2050-16-CR(90°)	16	38.10	40.64
M2050-9-CR(90°)	9	20.32	22.86	M2050-17-CR(90°)	17	40.64	43.18

Klíčové vlastnosti

Polarizační výstupky pomáhají zabránit nesprávnému spojení tím, že vynucují specifickou orientaci konektoru.
Ukončení IDC umožňuje rychlou montáž bez pájení.
Kladné zarovnání zlepšuje spolehlivost připojení.
Snižuje riziko nesouladu během instalace.
Kompatibilní se standardními konektorovými systémy 2,54 IDC.
Robustní pouzdro zajišťuje bezpečné uchycení kabelu.
Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

Schéma páření

Navrženo pro spárování s kryty skříně řady M2052R , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.
M2050-NC (90°) : Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.

Časté dotazy o strojírenství

Q1: Jaké velikosti vodičů jsou podporovány konektory 2,54 IDC?

Odpověď: Obvykle podporuje 22–26 AWG, v závislosti na konkrétním čísle dílu.

Q2: Je pro ukončení nutné pájení?

Odpověď: Ne. Technologie IDC poskytuje proces zakončení vodičů bez pájení.

Q3: Jaká je funkce uzavřeného designu IDC?

Odpověď: IDC s uzavřeným koncem zabraňuje vyklouznutí pramenů drátu, zabraňuje zkratům, zlepšuje spolehlivost připojení a také poskytuje lepší ochranu proti prachu a náhodnému kontaktu.

Q4: Jaké jsou důsledky pro návrh použití 2.54 IDC s uzavřeným koncem s polarizačními výstupky?
Odpověď: Použití 2,54mm uzavřeného IDC s polarizačními výstupky přináší následující konstrukční důsledky:

①Polarizační jazýčky zabraňují nesprávnému spojení a opačnému vložení, zabraňují opačnému připojení a elektrickým poruchám.

② IDC s uzavřeným koncem zlepšuje uchycení vodičů, zastavuje vytlačování pramenů a zkraty, čímž zlepšuje bezpečnost a spolehlivost připojení.

③Kombinovaná struktura zvyšuje složitost formy a požadavky na rozměrovou toleranci pro pouzdro a svorky.

④Omezuje orientaci sestavy, takže při návrhu produktu je třeba plně zohlednit rozvržení a pořadí montáže.

Q5: Jsou pro montáž vyžadovány speciální nástroje?

Odpověď: Pro konzistentní vkládání drátu se doporučují ruční nástroje nebo nástroje pro zakončení stolu.

Q6: V jakých aplikacích se tyto konektory běžně používají?

A: Průmyslové ovládací prvky, spotřebiče, přístrojové vybavení a nízkonapěťové elektronické systémy.

Časté dotazy k zadávání zakázek

Q1: Jaké jsou hlavní výhody konektorů IDC ve srovnání s krimpovacími řešeními?
Odpověď: Rychlejší montáž, méně součástí a nižší náklady na pracovní sílu.

Q2: Jsou verze s uzavřeným koncem a polarizované verze dostupné ve více počtech obvodů?

A: Ano. Pro splnění různých požadavků na design jsou k dispozici různé polohy a konfigurace.

Otázka 3: Mohou tyto konektory zkrátit dobu montáže?

A: Ano. Ukončení IDC umožňuje rychlé hromadné ukončení bez odizolování vodičů.

Q4: Jsou polarizované verze zaměnitelné se standardními 2,54 IDC konektory?

Odpověď: Jsou navrženy pro kompatibilitu v rámci systému 2.54 IDC a zároveň přidávají ochranu proti spárování.

Q5: Jaké faktory je třeba vzít v úvahu při výběru konektoru?

A: Počet obvodů, průřez vodičů, požadavky na polarizaci a prostředí aplikace.

Q6: Jsou tyto konektory vhodné pro velkosériovou výrobu?

A: Ano. Jejich jednoduchý ukončovací proces podporuje efektivní výrobu ve velkém měřítku.
