Nejčastější dotazy ohledně elektrických konektorů a odpovědi odborníků

Každý den používáte elektrické konektory, aniž byste si jich všimli. Fungují uvnitř vašeho auta, nabíječky telefonu a nemocničního vybavení. Elektrický konektor spojuje obvody a umožňuje proudění energie a dat mezi částmi. Funguje jako most pro elektřinu.

Výběr nesprávného konektoru může způsobit selhání systému, nákladné prostoje a bezpečnostní rizika. Inženýři při této volbě čelí mnoha typům a standardům. V každé potřebujete spolehlivý výkon aplikaci .

Tento článek pochází od zkušených konektorových inženýrů. Odpovídáme na běžné otázky týkající se typů, výběru, standardů a řešení problémů. Dozvíte se praktické rady podložené odborníky, které můžete hned použít ve svých projektech. Pochopení výběru konektorů chrání vaše návrhy a zlepšuje celkovou spolehlivost.

Klíčové věci

• Abyste předešli přehřátí a selhání, vyberte hodnocení konektoru, které odpovídá napětí a proudu vašeho systému.

• Používejte konektory IP67 nebo IP68 ve vlhkých nebo prašných oblastech, abyste zabránili vniknutí vody a špíny.

• Pro místa s velkým otřesem nebo intenzivním používáním vyberte konektory, které mají silné zámky a pozlacené.

• Podívejte se na certifikace UL, IEC nebo MIL-SPEC , abyste se ujistili, že je díl bezpečný a funguje dobře.

• Náhodné problémy se spojením můžete zastavit tím, že opravíte, co je způsobuje, jako je použití správného maziva, aby se zabránilo korozi třením.

Pochopení základů: Co je to elektrický konektor?

Představte si elektrický konektor jako most, který můžete kdykoli odstranit. Spojuje dva okruhy, takže se energie a data mohou pohybovat, ale můžete je snadno rozebrat a opravit nebo upgradovat. Bez něj by výměna zlomeného dílu znamenala odpájení nebo řezání drátů, což vyžaduje čas a přináší rizika. Tato schopnost oddělování je hlavní vlastností, díky které jsou elektrické konektory v dnešní elektronice tak důležité.

Elektrický konektor je zařízení, které spojuje elektrické obvody. . Má pohlaví (zástrčka a zásuvka). Ve výpočetní technice je součástí fyzické vrstvy v modelu OSI.

Anatomie konektoru: Zástrčky, konektory a kontakty

Každý konektor má zástrčku a jack. Zástrčka je samčí část a konektor je samičí část. Když se spojí, kontakty uvnitř se dotknou. Kontakty jsou kovové části, které přenášejí elektrický proud. Běžnými materiály jsou měď, zlato, slitiny stříbra a kovy skupiny platiny. Měď je nejpoužívanějším vodičem, protože stojí málo a funguje dobře. Zlato velmi dobře odolává korozi, ale stojí více. Stříbrné slitiny dobře přenášejí proud, ale mohou se poškodit. Tyto materiály pomáhají zajistit dobrý tok proudu a odolávat korozi. Tělo konektoru drží vše pohromadě a zabraňuje úniku elektřiny. Různé typy konektorů používají různé tvary a velikosti, aby vyhovovaly konkrétním úlohám. Elektrické konektory poskytují oddělitelné spojení . Konektory se dodávají v mnoha tvarech a velikostech. Různé typy konektorů slouží k různým účelům. Některé konektory jsou určeny pro velkou zátěž, jiné pro rychlý přenos dat. Mnoho konektorů má uzamykací funkci, která zabraňuje jejich uvolnění v důsledku otřesů. Všechny konektory musí poskytovat spolehlivé spojení.

Oddělitelný článek poskytuje velké výhody. Špatný kabel můžete vyměnit, aniž byste změnili celé zařízení. Testování je jednodušší, protože můžete dosáhnout testovacích bodů, aniž byste narušili hlavní odkaz. Síť můžete také snadno změnit přidáním nebo odebráním dílů. Tyto funkce zkracují prostoje a zvyšují spolehlivost. Dobré konektory zabraňují pomalému poškození nečistotami, vlhkostí a teplem. Zemnící kolena poskytují viditelný zemnící bod, díky čemuž je údržba bezpečnější. Kapacitní testovací body vám umožní detekovat napětí, aniž byste se dotkli vodiče. Díky tomu váš systém vydrží déle. Mnoho návrhů je vyrobeno pro mnoho použití, takže je můžete znovu použít.

Klíčové elektrické parametry pro konektory: Napětí, proud a odpor

Elektrické konektory mají hodnocení, která vám řeknou jejich bezpečné limity. Jmenovité napětí říká, jaký elektrický tlak izolace zvládne. Toto hodnocení závisí na izolačním materiálu a vzdálenosti mezi kontakty. Překročení tohoto hodnocení může způsobit jiskry a selhání. Jmenovitý proud ukazuje maximální výkon, který mohou kontakty přenášet, aniž by se příliš zahřívaly. Toto hodnocení je omezeno velikostí kontaktu a materiálem a tím, jak dobře odevzdává teplo. Vyšší proud vyžaduje větší kontakty nebo lepší materiály. Kontaktní odpor je to, o kolik se zpomalí tok proudu v místě kontaktu kontaktů. Je ovlivněna kontaktní silou, materiálem pokovování a čistotou povrchu. Nízký odpor je velmi důležitý pro jasné signály a dobrý tok energie. I malý nárůst odporu může způsobit ztrátu signálu nebo přehřátí. Použití konektoru nad jeho jmenovitý proud může způsobit přehřátí, které může roztavit izolaci a způsobit požár.

Když vybíráte konektory, musíte tato hodnocení přizpůsobit své práci. Například konektor pro napájení potřebuje vysoký jmenovitý proud, zatímco konektor pro data potřebuje nízký přechodový odpor, aby byl signál čistý. Různé typy konektorů poskytují různé úrovně výkonu. Napájecí konektory mají obvykle větší kontakty. Specifikace napětí, proudu a odporu vždy zkontrolujte v datovém listu. Tím zajistíte, že váš odkaz zůstane v průběhu času spolehlivý. Znalost těchto hodnocení vám pomůže vybrat správné elektrické konektory pro váš projekt. Díky tomuto know-how bude celý váš systém fungovat lépe. Věnování pozornosti těmto hodnocením vám pomůže vyhnout se selhání a udržet věci fungující po dlouhou dobu.

Průvodce elektrickými konektory podle aplikace

Elektrické konektory se dělí do tří hlavních skupin. Jsou to drát-vodič, drát-deska a deska-deska. Každý druh řeší jiný problém s kabeláží. Váš výběr závisí na tom, jak ve vašem systému přesouváte energii, signály nebo data. Znalost těchto typů konektorů vám pomůže vyhnout se nesprávným volbám. Selhání konektoru může zastavit celý váš projekt.

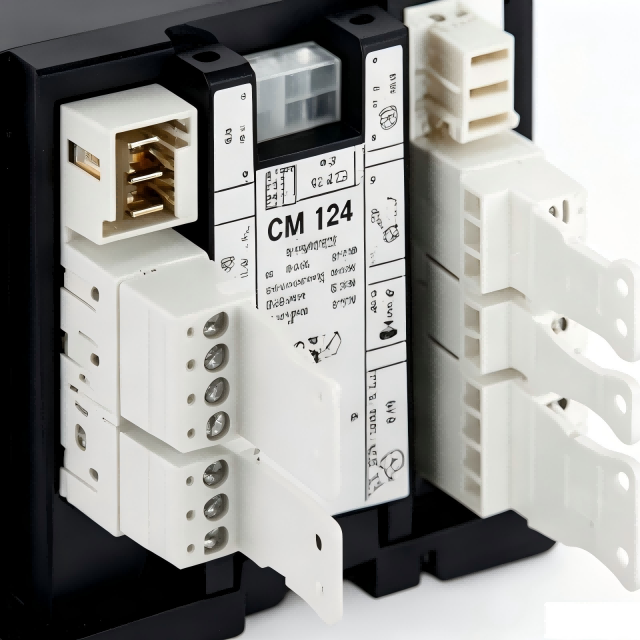

Konektory Wire-to-Wire a Wire-to-Board pro napájení a signál

Konektory Wire-to-Wire spojují dva kabely. Tyto konektory vytvářejí trvalé spojení mezi vodiči . Najdete je v autech, telefonech, televizích a továrních strojích. Konektory vodič-deska připojují vodič k desce s plošnými spoji (PCB). Umožňují vám zapojit PCB flexibilními způsoby. Běžné použití je v domácí elektronice, kuchyňských spotřebičích a továrnách. HRB&HRBCN Connector prodává konektory typu wire-to-wire s roztečí od 3,0 mm do 10,0 mm. Ty fungují jak pro potřeby s nízkým signálem, tak pro potřeby vysokého výkonu. U drátu na desku se velikosti rozteče pohybují od 0,8 mm do 6,2 mm . Menší rozteče, například 0,5 mm, se hodí na obrazovky telefonu. Větší rozteče, například 5,08 mm , zvládají napájecí svorky. Když potřebujete poslat energii, zvolte větší rozteč a silné kontakty. Pouze pro signály, menší výška funguje dobře. Konektory USB a konektory RJ45 jsou běžné typy drátu na desku. Udržují kvalitu signálu pro spolehlivý přenos dat. Různé typy konektorů jsou pro různá použití. Běžné USB konektory se také objevují v továrnách pro záznam dat.

Specializované konektory pro drsná prostředí: Vodotěsné a průmyslové typy

Některá použití vyžadují konektory, které odolávají vodě, prachu a otřesům. Pro venkovní použití , potřebujete krytí IP67 . Toto hodnocení zabraňuje pronikání prachu dovnitř a chrání před krátkým ponořením do vody. Vodotěsné typy používají utěsněné pryžové části a zámky. Pracují od -55°C do +85°C. Kontaktní odpor zůstává pod 10 miliohmy. Tyto konektory jsou dobré pro elektrická auta, venkovní světla a tovární roboty. Konektory board-to-board fungují také v náročných průmyslových odvětvích. Spoléhají na ně průmyslová odvětví jako auta, letadla, nemocnice a telefony. Zvládají rychlá data a stabilní výkon. Vyšší poptávka ze strany elektromobilů, serverů AI a 5G přináší nové nápady. Musíte vybrat správný konektor pro vaše nastavení. Vodotěsný konektor v suchém vnitřním panelu plýtvá penězi. Standardní konektor na mokrém venkovním místě rychle selže. Znalost těchto speciálních typů konektorů chrání vaše peníze. Váš systém potřebuje spolehlivý tok dat a stabilní napájení.

Jak vybrat správný konektor pro vaše aplikace

Výběr správného konektoru pro váš projekt znamená vyvážení elektrických, mechanických a environmentálních faktorů. . Nemůžete se soustředit pouze na jednu oblast. Konektor, který perfektně funguje uvnitř, může venku rychle selhat. Konektor s vynikajícími elektrickými parametry se může při neustálých vibracích uvolnit. Vaše volba musí odpovídat všem podmínkám, kterým bude váš systém čelit.

Hodnocení faktorů prostředí: IP hodnocení a teplotní rozsahy

Prostředí, kde váš konektor funguje, určuje mnoho z vašich možností. Voda, prach, chemikálie a extrémní teploty ovlivňují výkon konektoru. Musíte přesně vědět, s jakými podmínkami se vaše aplikace setká.

Hodnocení IP vám řekne, jak dobře konektor odolává prachu a vodě. První číslice označuje ochranu proti prachu. Druhá číslice ukazuje ochranu vody. Stupeň krytí IP67 znamená úplnou ochranu proti prachu a ochranu proti dočasnému ponoření do vody do hloubky 1 metru po dobu 30 minut. Stupeň krytí IP68 jde ještě dále a umožňuje nepřetržité ponoření do hloubky více než 1 metr. Níže uvedená tabulka ukazuje hlavní rozdíly.

Přemýšlejte o smartphonu s hodnocením IP67 . Dokáže přežít krátký pád do mělké louže. Dlouhodobé ponoření může způsobit problémy. Potápěčské hodinky s krytím IP68 bez problémů zvládají dlouhé ponoření. Vaše aplikace určuje, jaké hodnocení potřebujete.

Důležitý je také rozsah teplot. Vodotěsné konektory HRB&HRBCN fungují od -55°C do +85°C. Tato řada pokrývá většinu venkovních a průmyslových aplikací. Pokud váš systém pracuje v blízkosti motorů nebo pecí, potřebujete konektory dimenzované na vyšší teploty. Před nákupem vždy zkontrolujte datový list pro rozsah provozních teplot.

Mechanické aspekty: Párovací cykly, zajišťovací mechanismy a materiály

Mechanické faktory ovlivňují, jak dlouho váš konektor vydrží a jak spolehlivě funguje. Důležitou roli hrají párovací cykly, uzamykací mechanismy a materiály.

Párovací cykly udávají, kolikrát můžete připojit a odpojit konektor, než se opotřebuje. Různé typy konektorů mají různá hodnocení. Konektory typu Sub-d a M zvládnou až 750 spojovacích cyklů . Vojenské konektory, jako je MIL-DTL-38999 Series III, vydrží 1 500 cyklů . Některé miniaturní vojenské konektory dosahují více než 2 000 cyklů . Push-pull konektory zvládnou 5000+ cyklů. Pro aplikace s vysokými vibracemi jsou cílové konektory dimenzovány na více než 1 000 spojovacích cyklů, ověřeno podle zkušebních metod IEC 60512 nebo MIL-DTL.

Uzamykací mechanismy zabraňují náhodnému rozpojení. Existuje několik možností:

• Závitové spojky vyžadují k zajištění více otáček. Poskytují silná spojení, ale jejich zapojení trvá dlouho.

• Bajonetové zámky používají čtvrtotáčkový pohyb zatlačením a otočením. Rychle se spojují a odolávají uvolnění vlivem vibrací.

• Čtvrtotáčkové zámky nabízejí rychlou instalaci a spolehlivé zamykání.

• Pružinová klec a zasouvací svorky udržují konstantní sílu proti vodiči a automaticky se přizpůsobují deformaci drátu a tepelné roztažnosti.

Bajonetové zámky nabízejí výrazné výhody oproti závitovým spojkám. Poskytují rychlé připojení a odpojení , což je důležité při operacích citlivých na čas. Odolávají náhodnému rozpojení i při mírných vibracích. Vyžadují minimální fyzickou sílu, což snižuje únavu obsluhy při opakovaném použití. Hmatová zpětná vazba potvrzuje bezpečné připojení.

Materiály také ovlivňují výběr konektoru. Poniklované mosazné skořepiny poskytují odolnost proti oděru a konzistentní elektrický kontakt. Nabízejí také stínění proti EMI. Větší průřezy kontaktů pomáhají snížit odpor a zabraňují hromadění tepla v aplikacích s vysokým proudem. Pro napájení volte konektory s robustními pouzdry a svorkami navrženými pro vyšší proudovou kapacitu.

Váš výběr konektoru přímo ovlivňuje spolehlivost a výkon systému. Dobře zvolený konektor zajišťuje stabilní přenos signálu a spolehlivý přenos dat. Špatná volba vede k prostojům, nákladům na údržbu a potenciálním bezpečnostním rizikům. Udělejte si čas na zhodnocení všech faktorů, než se rozhodnete.

Navigace v průmyslových standardech a souladu pro konektory

Existují normy, které chrání vás, vaše zařízení a vaše koncové uživatele. Definují bezpečnostní limity, výkonnostní měřítka a testovací metody. Když si vyberete konektory, které splňují uznávané standardy, získáte důvěru v jejich spolehlivost a interoperabilitu. Zjednodušíte také globální obchod, protože certifikované díly splňují regulační požadavky na mnoha trzích. Ignorování standardů může vést k selhání produktu, právním problémům a poškození pověsti.

Společné normy: UL, IEC a MIL-SPEC vysvětleny

Normy UL pocházejí od Underwriters Laboratories, společnosti zabývající se bezpečností. Tyto normy se zaměřují na požární a elektrická nebezpečí. Pro elektrické konektory se UL 1977 vztahuje na konektory komponent používané v datových, signálních, řídicích a napájecích aplikacích. Mezi další důležité normy UL patří UL 486A-486B pro drátové konektory a UL 310 pro rychlospojky. Níže uvedená tabulka ukazuje běžné normy UL, se kterými se můžete setkat.

Normy IEC slouží mezinárodním trhům. Řada IEC 60603-7 definuje 8cestné modulární konektory. Dílčí část 60603-7-5 pokrývá stíněné konektory Cat6, zatímco 60603-7-7 se zabývá stíněnými konektory Cat6A. Tyto standardy zajišťují konzistentní výkon přenosu dat napříč různými výrobci.

Normy MIL-SPEC platí pro vojenské a letecké aplikace. Řada MIL-DTL-38999 podporuje multigigabitové přenosové rychlosti a formáty smíšených médií. Série III používá závity s trojitým rozběhem, které zabraňují náhodnému rozpojení při vibracích. Tyto konektory zvládají extrémní teploty od -65°C do +175°C.

HRB&HRBCN Connector je držitelem certifikací UL, VDE, TUV a TS16949. To znamená, že naše produkty splňují globální požadavky na bezpečnost a výkon. Když si vyberete certifikované konektory, snížíte riziko návrhu a urychlíte proces schvalování.

Shoda s životním prostředím: RoHS a REACH ve výrobě konektorů

Ekologické předpisy utvářejí způsob, jakým dnes výrobci vyrábějí konektory. RoHS omezuje nebezpečné látky v elektrických a elektronických zařízeních. Směrnice omezuje olovo, rtuť, kadmium a další materiály. Kadmium má nejpřísnější limit na 0,01 % hmotnosti. Všechny ostatní omezené látky umožňují koncentraci 0,1 %.

Nařízení REACH vyžaduje, aby společnosti registrovaly chemické látky u Evropské agentury pro chemické látky. . To platí pro všechny produkty prodávané v EU, včetně elektrických konektorů. Musíte udržovat dokumentaci prokazující shodu pro každý materiál ve vašem konektoru. Agentura ECHA pravidelně aktualizuje svůj seznam zakázaných látek, takže výrobci musí neustále sledovat změny.

Nekompatibilní konektory mohou způsobit narušení dodavatelského řetězce a pokuty. Ve Francii mohou sankce dosáhnout 15 000 EUR . Riskujete také zákazy produktů a ztrátu důvěry zákazníků. Povrchové úpravy musí odpovídat normám REACH i RoHS. Když si vyberete konektory od certifikovaných výrobců, chráníte svůj dodavatelský řetězec a svou pověst.

Odstraňování běžných problémů s konektory a jejich řešení

I dobře navržené systémy mohou mít poruchy konektorů . Musíte vědět, co se pokazilo a jak to opravit. Většina problémů spadá do dvou skupin: poškození vlivem prostředí a opotřebení používáním. Znalost těchto typů poruch vám pomůže vyhnout se nákladným prostojům.

Řešení koroze, kontaminace a pronikání vlhkosti

Koroze napadá kovové kontakty při smíchání vlhkosti a nečistot. Voda vytváří cesty pro oxidaci. Nečistoty a chemikálie škody zhoršují. Musíte chránit svá spojení před těmito nebezpečími.

Mezi nejběžnější a nejpůsobivější mechanismy poruch ve vozidlech patří koroze oděru, pronikání vody a tepelné namáhání.

Otěrová koroze vyžaduje zvláštní pozornost. Stává se to, když drobné pohyby mezi kontakty setřou ochrannou desku. To vystavuje čerstvý kov oxidaci. Vrstva oxidu se vytváří a zvyšuje přechodový odpor. Toto poškození možná neuvidíte, ale časem to snižuje výkon.

Mnoho inženýrů se obává testování solné mlhy. Pravda je překvapuje.

Hlavním mechanismem selhání u pocínovaných kontaktů je třecí koroze, , nikoli solná mlha. Test solnou mlhou nemá žádnou souvislost s tímto mechanismem selhání. I když vrstva oxidu po solné mlze zčerná, v praxi může odpovídající terminál snadno odstranit vrstvu oxidu a kontaktovat čistý cín uvnitř, čímž vytvoří spolehlivé spojení. Testy v solné mlze nemají žádný akcelerační faktor a absolvování 48 hodin solné mlhy neznamená skutečnou životnost produktu.

Vodotěsné konektory HRB&HRBCN používají utěsněné pryžové části a zámky mezi pouzdrem a svorkou. Tyto vlastnosti blokují vlhkost a prach. Pocínované kontakty odolávají korozi při zachování dobré vodivosti. Pro drsná místa vyberte konektory s krytím IP67. Pracují od -55°C do +85°C a udržují přechodový odpor pod 10 miliohmů.

Prevence přerušovaného spojení a opotřebení kontaktů

Přerušovaná spojení frustrují techniky, protože přicházejí a odcházejí. Chevrolet Sonic z roku 2012 tento problém jasně ukázal. Auto mělo občasné neklikání, nepravidelné osvětlení a problémy s převodovkou. Zatřepáním kabelového svazku konektoru ECM X1 se krátce obnovilo nastartování motoru. Inspekce odhalila poškozenou sponu Connector Positive Assurance a nezajištěný postroj. Technik měl podezření, že se nervování terminálu zhoršilo pohybem postroje. Lehké čištění svorek, mastnota konektoru a zajištění kabelového svazku problém nadobro vyřešily.

Tento případ ukazuje, jak mikropohyb vytváří oxidaci a občasné poruchy. Musíte opravit hlavní příčinu, nejen symptom.

Kontaktní opotřebení je důležité pro vysokocyklové použití. Tloušťka pozlacení přímo ovlivňuje, kolik cyklů spojování vaše konektory přežijí.

Tloušťku pokovení byste měli přizpůsobit své skutečné frekvenci používání. Konektor, který spojíte jednou během montáže, potřebuje méně zlata než ten, který zapojujete a odpojujete denně. Včasné testování vašeho návrhu zabrání selhání v terénu. Spolehlivé konektory snižují náklady na údržbu a udržují vaše systémy v chodu.

Nyní chápete, jak fungují elektrické konektory. Znáte typy, hodnocení a standardy, které jsou důležité. Tato znalost chrání vaše projekty před selháním.

Při výběru konektorů nehledejte ani cenu. Levný díl, který selže, stojí víc než dobrý díl, který vydrží. Myslete na spolehlivost, životnost a celkové náklady. Vaše volba přímo ovlivňuje výkon a bezpečnost systému.

Před nákupem vždy zkontrolujte datové listy. Pokud si nejste jisti, požádejte o pomoc výrobce nebo inženýry. Mohou vám pomoci sladit konektory s vašimi konkrétními aplikacemi.

Naučte se tyto základy, abyste se dobře rozhodovali. Budete rozhodovat o napájení, datech a kvalitě připojení. Vaše projekty poběží lépe a vydrží déle. Dobrá volba konektoru nyní zastaví drahé problémy později.

FAQ

Zde jsou odpovědi na běžné otázky o elektrických konektorech . Tyto často kladené otázky pokrývají výběr, hodnocení a údržbu různých typů konektorů.

Jaký je rozdíl mezi konektory IP67 a IP68?

Konektory IP67 zvládnou krátké ponory do vody do 1 metru. Konektory IP68 mohou zůstat pod vodou do 1 metru. Oba typy zcela zabraňují prachu. Vyberte správné konektory podle toho, kolik vody budou čelit.

Jak mohu vybrat konektory pro aplikace s vysokým výkonem?

Pro potřeby napájení vyberte konektory s větší roztečí a silnými kontakty. Zkontrolujte aktuální hodnocení v datovém listu. Konektory HRB&HRBCN podporují dodávku energie s roztečí od 6,35 mm do 10,0 mm.

Jaké běžné normy platí pro elektrické konektory?

Mezi běžné normy patří UL 1977 pro komponentní konektory a IEC 60603-7 pro modulární konektory. Tyto standardy konektorů zajišťují bezpečnost, výkon a spolehlivost u různých výrobců.

Jak zabráním korozi v konektorech?

Vyberte konektory s utěsněným pouzdrem a pocínovanými kontakty. Pro vlhké prostředí používejte konektory s krytím IP67. Pro ochranu kontaktů naneste na konektor mazivo. Pravidelná kontrola pomáhá zachytit předčasné opotřebení.

Co jsou konektory USB a kdy je mám použít?

USB konektory jsou běžné konektory typu wire-to-board pro přenos dat a napájení. Pracují v elektronice, průmyslových zařízeních a protokolování dat. Poskytují spolehlivé spojení pro signál a napájení.
