Obecné často kladené dotazy

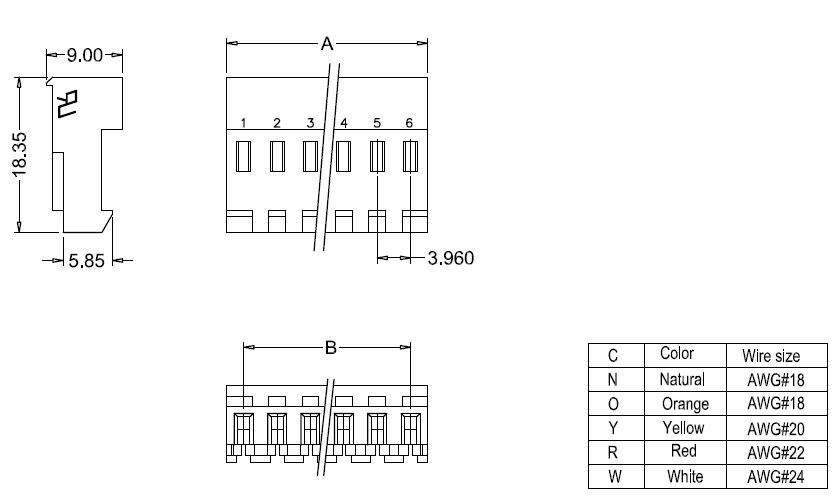

Q1: Jaká je rozteč a rozsah kolíků konektoru IDC řady M7060?

Odpověď: Jedná se o 3,96 mm průchodový konektor IDC s podporou 2 až 24 kolíků pro výběr.

Q2: Jaké dráty jsou kompatibilní s tímto konektorem?

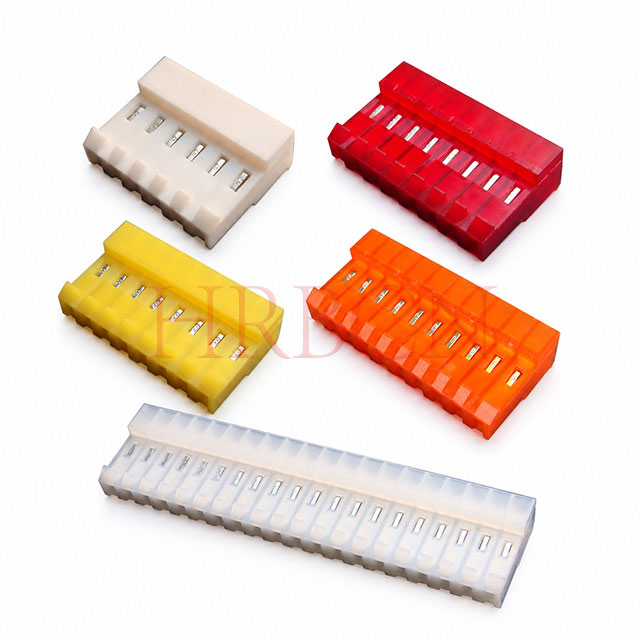

Odpověď: Hodí se pro vodiče AWG18, AWG20, AWG22 a AWG24, které odpovídají různým kódům barev krytu.

Q3: Jaké jsou elektrické jmenovité hodnoty a pracovní teplota?

A: Jmenovitý proud: 5A AC/DC; Jmenovité napětí: 600V AC/DC; Provozní teplota: -25°C až +85°C.

Q4: Jaké jsou materiály a třída zpomalující hoření?

A: Pouzdro: Nylon66, UL94V-2; Koncovka: Fosforový bronz s pocínováním nebo zlatem.

Q5: Jaké jsou funkce polarizačních jazýčků a uzamykací rampy?

A: Polarizační výstupky zabraňují opačnému vložení; uzamykací rampa zajišťuje pevné spojení a zabraňuje volnému spojení.

Q6: Jedná se o přímý konektor? Jaká je orientace?

Odpověď: Ano, je to 90° uzavřený konektor IDC pro nepřímé spojení.

Q7: Můžete poskytnout přizpůsobené počty nebo barvy pinů?

Odpověď: Standardní kolíky se pohybují od 2 do 24 a je k dispozici několik standardních barev. Kontaktujte nás pro nestandardní přizpůsobení.

Technické často kladené dotazy

Q1: Proč mají konektory IDC uzavřené a průchozí dvě konstrukční verze?

Odpověď: Tyto dva návrhy jsou vyvinuty pro zcela odlišné požadavky na rozmístění kabeláže, režimy vedení vodičů a požadavky na okruhy v řetězci:

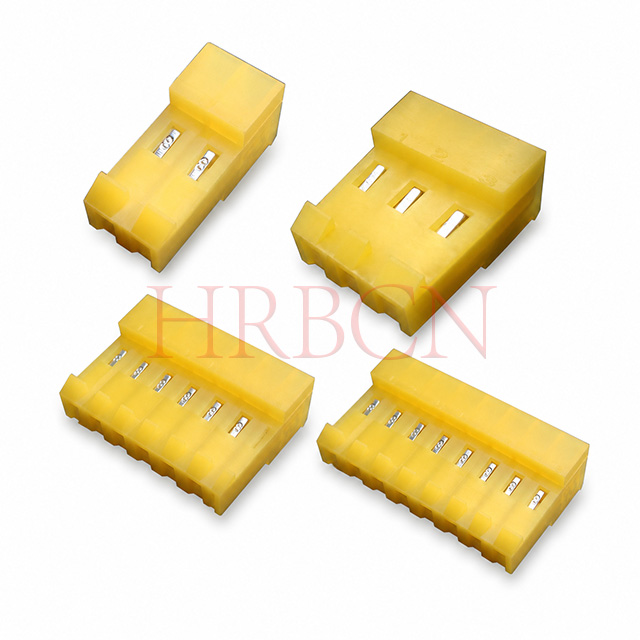

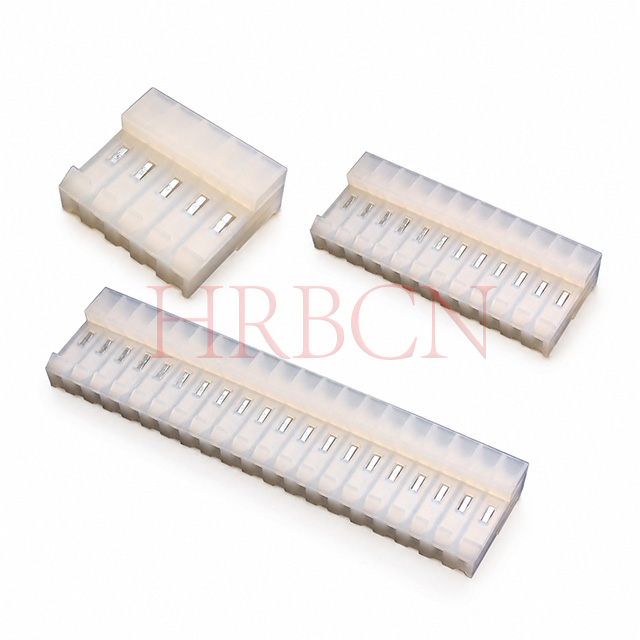

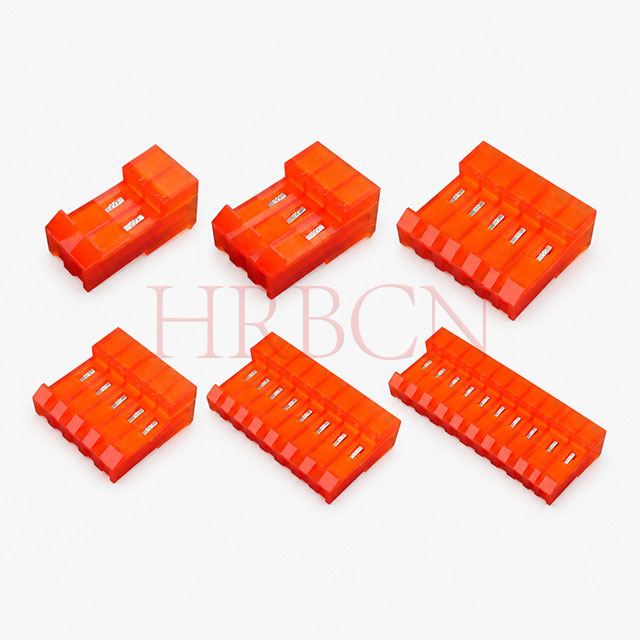

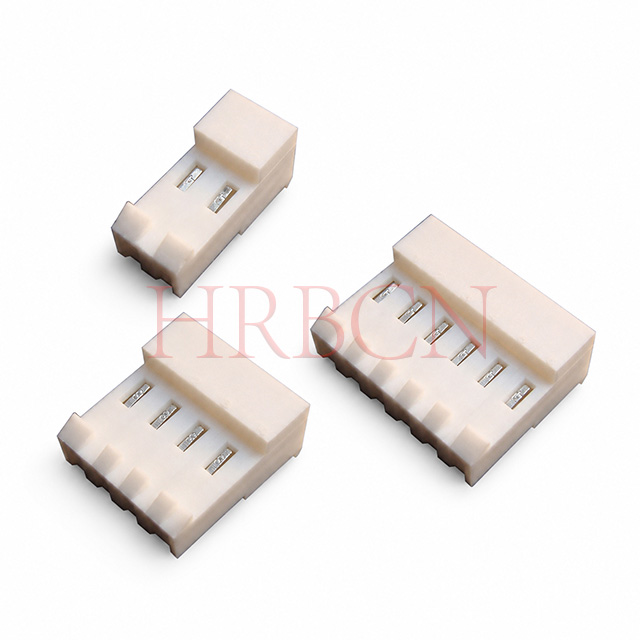

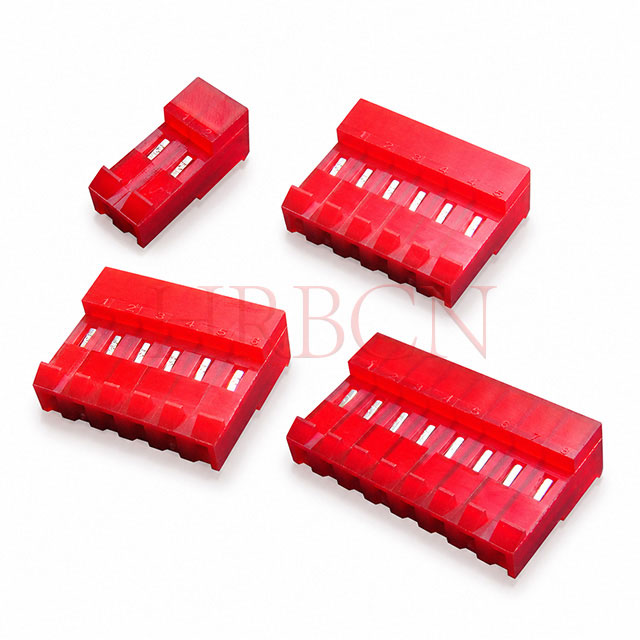

IDC s uzavřeným koncem (90° uzavřený konec řady M7060R)

Jeden konec pouzdra je plně utěsněn bez průchozího drátěného kanálu. Vodiče mohou být ukončeny a upevněny pouze na konci kabelu; drát nemůže projít celým pouzdrem konektoru. Je určen pro nezávislé zapojení vodič-svorka na desce jedné desky plošných spojů.

Průchozí IDC (180° průchod přes řadu M7060)

Otevřený kanál prochází celým pouzdrem. Dráty mohou pronikat z jedné strany na druhou, nosný drát prochází tělem konektoru. Umožňuje sériové zapojení mezi více deskami plošných spojů, realizující kaskádový přenos výkonu/signálu desku po desce.

Q2: Jaké jsou praktické aplikační rozdíly mezi uzavřenými a průchozími konektory IDC?

Uzavřený IDC (M7060R 90°)

⒈Základní funkce

• Plně uzavřený zadní kryt, vodič se připojuje pouze na konci terminálu, lepší odlehčení od tahu a odolnost proti prachu;

• Pravoúhlý kabelový výstup šetří vertikální vnitřní prostor PCB, úhledné uspořádání kabeláže uvnitř úzkých krytů zařízení;

• Žádný přesah drátu na zadní straně, zamezuje riziku zkratu způsobeného obnaženými uvolněnými dráty.

⒉Typické aplikace

• Jedna nezávislá řídicí deska bez kaskádové kabeláže: domácí spotřebiče, malé moduly pohonů, LED desky s jednou lampou, přenosné testovací přístroje, lékařské ovládací panely s nezávislým zapojením.

• Vhodné prostředí:  Vnitřní prostor zařízení je úzký, kabel po připojení PCB vyžaduje horizontální otočení o 90°; každá deska plošných spojů přijímá pouze příchozí vodiče bez výstupu na jinou obvodovou desku.

Průchozí IDC (M7060 180° přímý průchod)

⒈Základní funkce

• Plně průchodný vodič, jeden vodič prochází konektorem pro realizaci kaskády 'vstup-výstup';

• Podporuje řetězové zapojení, jedna skupina vodičů postupně propojuje více PCB, snižuje množství svazků a náklady na montáž;

• Přímý kabelový vývod 180°, vodiče jdou po spojení s konektorem PCB přímo vpřed.

⒉Typické aplikace

• Vícedeskové sériové vybavení: HVAC řídicí systémy, vícevrstvé průmyslové rozvaděče, víceskupinové moduly LED světelných řetězců, zabezpečovací zabezpečovací ústředny, rozvodná zařízení vyžadující kaskádové napájení mezi více deskami.

• Vhodné prostředí:  Více PCB potřebuje sdílené napájecí nebo signálové smyčky; kabeláž musí procházet jedním konektorem pro připojení další obvodové desky, což vyžaduje zjednodušené uspořádání kabelových svazků.

  ---

Q3: Jak si pro váš projekt vybrat mezi uzavřenými a průchozími konektory IDC?

Posuzujte podle 4 základních konstrukčních rozměrů:

⒈Požadavek na kaskádové zapojení PCB

Pouze jedna jediná deska plošných spojů, žádný vodič se nemusí připojovat k další desce → Vyberte IDC s uzavřeným koncem

Více desek plošných spojů vyžaduje sériový přenos napájení/signálu v sériovém zapojení → Vyberte průchozí IDC

⒉Vnitřní prostor a úhel vedení drátu

Omezená vertikální výška nad PCB, vodiče potřebují horizontální boční výstup (otočení o 90°) → Uzavřená pravoúhlá verze

Dostatek rovného prostoru za DPS, vodiče vedou přímo vpřed podél roviny desky → Průchozí rovná verze

⒊Požadavek na čistotu kabeláže a ochranu proti prachu

Utěsněné pouzdro potřebné k zablokování prachu, zabraňte vystavení konce drátu způsobujícímu zkrat → IDC s uzavřeným koncem

Upřednostněte zjednodušené kabelové svazky, snižte celkové množství vodičů pro kaskádu s více deskami → Průchozí IDC

⒋ Pohodlná údržba a výměna po prodeji

Každá kabeláž PCB je nezávislá, snadno vyměnitelná jedna deska bez ovlivnění ostatních obvodů → Uzavřený IDC

⒌Sjednocený vstup napájení na první desce, napájení všech následujících desek prostřednictvím řetězu průchodů → Průchozí IDC

Q4: Sdílí uzavřené a průchozí IDC kompatibilní hlavičky PCB?

A: Ano. Průchozí konektory M7060 a M7060R s uzavřeným koncem IDC konektorů se stejným počtem rozteč/kolíků se shodují s identickými zakrytými konektory PCB řady M3965. Liší se pouze zadní kabelový kanál a úhel výstupu kabelu; rozteč, rozmístění kolíků a rozměr spojení jsou plně konzistentní.

Q5: Může být průchodka IDC použita jako uzavřená koncová kabeláž?

Odpověď: Je to technicky proveditelné, ale nedoporučuje se. Otevřený průchozí kanál odkryje konce drátu na zadní straně konektoru, čímž se zvýší hromadění prachu a riziko odtržení vibrací. Plně utěsněné pouzdro s uzavřeným koncem poskytuje lepší mechanickou ochranu pro scénáře zapojení svorek.

Q6: Může IDC s uzavřeným koncem realizovat vícedeskové řetězové připojení?

A: Ne. Zadní konec je zcela blokován bez průchozího drátěného kanálu. Pokud potřebujete připojit více desek plošných spojů, musíte pro každou desku uspořádat samostatné přívodní vodiče, což zvyšuje náklady na kabeláž a montážní zátěž.
