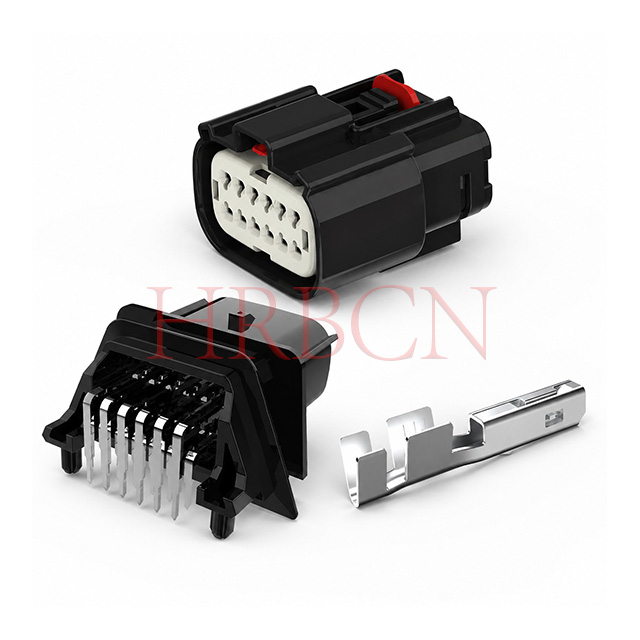

Vodotěsný konektor drátu na desku s roztečí 3,5 mm

Definice P/N

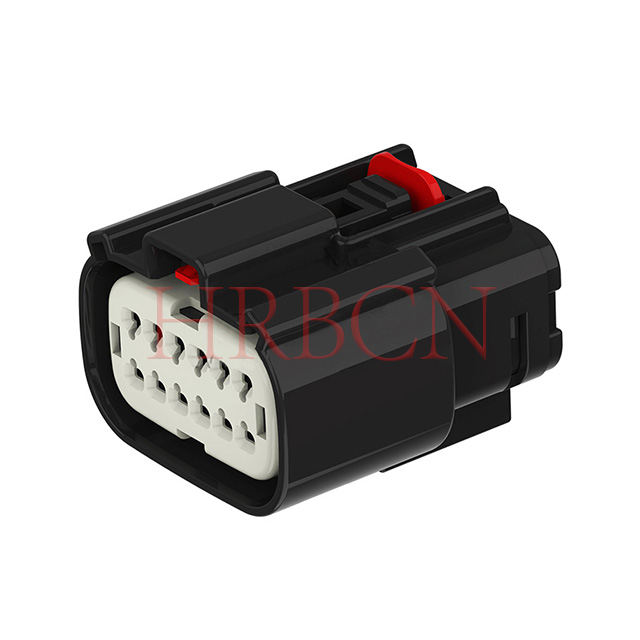

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 2/3/4/6/8/10

③: Klíčovací kód: typ A/B/C/D

④: HSG Barva: B: černá, Y: žlutá, LG: světle šedá, DG: tmavě šedá, SG: kamenně šedá, N: přírodní

⑤: Barva kroužku: GN: zelená, R: červená

⑥: C: S CPA, Prázdné: Bez CPA

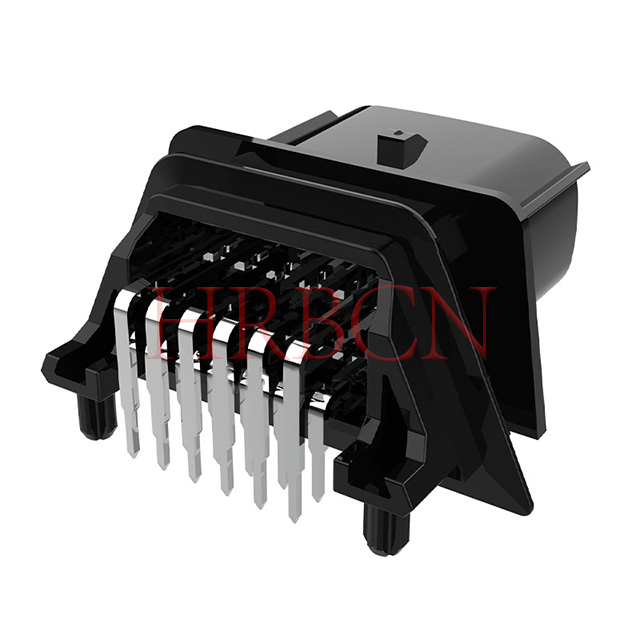

A-M35009-2xN-XC

        ①            ② ③④

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 2/3/4/6/8/10

③: Klíčovací kód: typ A/B/C/D

④: Barva: černá, světle šedá, tmavě šedá, kamenně šedá;

Specifikace rozvržení PCB

Typ konektoru: Záhlaví PCB svazku pájky

Doporučená tloušťka DPS: 1,60 mm

Orientace montáže: 90° pravoúhlá horizontální instalace PCB

Standard shody

• V souladu s automobilovou specifikací LV214

• Plně v souladu s RoHS a REACH

• Certifikováno TUV

Klíčové výhody produktu

1. Dvojité těsnění IP67 & IP69K, vydrží průmyslové vysokotlaké mytí a venkovní déšť/prach

2. 90° pravoúhlý design pájky, perfektně se hodí pro 1,6mm standardní desky PCB

3. Volitelný sekundární zámek CPA zabraňuje vysunutí terminálu při dlouhodobých vibracích

4. Vícetypové kódy klíčů (A/B/C) zabraňují chybnému zapojení mezi obvody

5. Široký teplotní rozsah přizpůsobuje automobilový motor, zemědělské stroje a venkovní monitorování

6. Kompletní certifikace: LV214 automobilový standard, TUV, RoHS, v souladu s REACH

7. Více barevných variant pouzdra pro identifikaci obvodu
