Elektrické konektory 101: Průvodce pro začátečníky typy a použití

Představte si most, který spojuje dva kusy země. Elektrické konektory fungují stejným způsobem, spojují části obvodu a umožňují proudění energie. S mnoha dostupnými typy má každý specifický účel. Co je tedy elektrický konektor? Je to zařízení, které spojuje vodiče, kabely, desky plošných spojů a komponenty. Možná se budete cítit ohromeni možnostmi, ale učení se základům buduje sebevědomí. Tato příručka vysvětluje hlavní typy elektrických konektorů, kde se používají a jak vybrat ten správný. Dozvíte se, jak zabezpečené připojení zajišťuje spolehlivé fungování systémů. Cesta začíná zde.

Klíčové věci

• Elektrické konektory spojují vodiče, kabely a desky, aby umožnily proudění energie.

• Konektory vybírejte podle jejich elektrických jmenovitých hodnot, například jak velký proud a napětí dokážou zvládnout.

• Vyberte si konektory, které vyhovují vašemu okolí , a to kontrolou jejich IP hodnocení a teplotních limitů.

• Konektory IDC vám umožňují ušetřit čas, protože nemusíte odizolovat vodiče.

• Bezpečnostní certifikace jako UL a VDE zajišťují, že konektory splňují normy kvality.

Běžné typy elektrických konektorů

Elektrické konektory se dodávají ve třech hlavních skupinách : drát-vodič, drát-deska a deska-deska. Každá skupina má specifickou práci v návrhu obvodů. Znalost těchto skupin vám pomůže vybrat tu správnou část pro váš projekt.

Konektory vodičů pro kabely a desky

Konektory Wire-to-Wire spojují přímo dva opláštěné kabely. Jak samčí, tak samičí strana se připojují k vodičům pomocí pájených nebo mechanických spojů. Tento design používají prodlužovací kabely pro domácnost. Konektor HRB&HRBCN nabízí možnosti drát-vodič pro požadavky na nízký signál i vysoký výkon. Tyto konektory zahrnují samčí a samičí pouzdra, krimpovací svorky a konfigurace s kolíky.

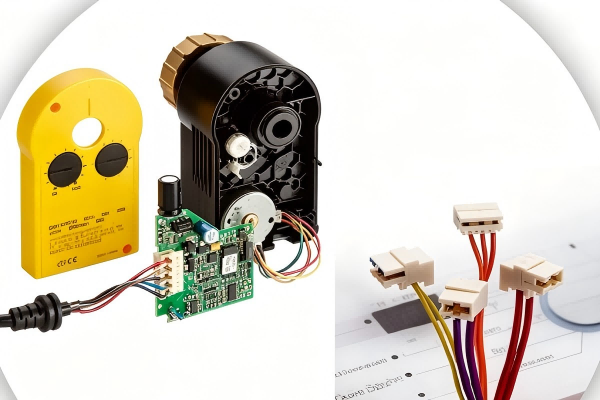

Konektory Wire-to-board ukončují na jedné straně kabelový svazek a na druhé straně se připojují k PCB. Strana desky používá kolíky připájené k průchozím otvorům nebo povrchově namontované podložky. Tento typ demonstruje zásuvka USB notebooku spojená s kabelem klávesnice. HRB poskytuje konektory typu wire-to-board v různých roztečích, s pravoúhlým a vertikálním provedením záhlaví. Možnosti pozlacení nebo pocínování zvyšují vodivost a odolnost proti korozi.

Konektory board-to-board propojují dvě PCB přímo uvnitř skříně. Obvykle používají jemnější rozteče od 0,4 mm do 1,27 mm pro vyšší hustotu. Proud na jeden kontakt se pohybuje od 0,3 A do 1,5 A, se zaměřením na přenos signálu spíše než na dodávku energie.

Několik typů drátových konektorů slouží ke spojení mezi kabelem a deskou. Záhlaví a zásuvky kolíků se běžně objevují na vývojových deskách. Tradiční krimpovací konektory vyžadují předem odizolované vodiče a individuální zakončení. Poke-in konektory nabízejí instalaci bez použití nářadí. Micro push-to-release konektory umožňují snadné odpojení pro údržbu. Vysoce výkonné konektory typu wire-to-board zvládají náročné proudové zatížení.

Pro rychlou instalaci nabízejí různé typy konektorů jednoduchá řešení.

Kruhové, obdélníkové a IDC konektory

Insulation Displacement Connectors (IDC) eliminují potřebu odizolování vodičů. Ostré čepele ve tvaru V propíchnou izolaci a vytvoří přímý kontakt s měděným vodičem. Tento jednokrokový proces ukončení šetří významnou dobu montáže.

Primární výhoda odolnosti IDC oproti krimpovacím konektorům spočívá v jejich plynotěsném spojovacím rozhraní, které odolává oxidaci a udržuje stabilitu přechodového odporu po dlouhou dobu. IDC spoje obvykle vydrží 50 až 200 spojovacích cyklů , a plynotěsné těsnění zabraňuje postupné degradaci, ke které dochází u krimpovaných spojů v důsledku vystavení vlivům prostředí.

Konektory IDC jsou k dispozici v roztečích 1,27 mm a 2,54 mm. Rozteč 1,27 mm vyhovuje aplikacím s vysokou hustotou, jako jsou kompaktní zařízení a komunikační zařízení. Rozteč 2,54 mm funguje dobře pro univerzální prototypování a standardní ploché kabely.

Kruhové konektory dominují průmyslové automatizaci. Robotické aplikace je využívají k připojení senzorů, akčních členů a řídicích jednotek v prostředí s vysokými vibracemi. Konektor M8 poskytuje kompaktní řešení pro stísněné prostory, zatímco varianty M12 nabízejí různé možnosti kódování pro konkrétní protokoly. A-coding podporuje aplikace senzorů a akčních členů pomocí DeviceNet a CANopen. D-kódování zvládá 5pinové datové aplikace v průmyslovém Ethernetu.

Obdélníkové konektory upřednostňují prostorovou efektivitu a vysokou hustotu pinů. Jejich mřížkové uspořádání se vejde do definovaného půdorysu více kontaktů než kruhové vzory. Díky tomu jsou ideální pro kompaktní uspořádání, rozhraní panelů a sestavy na úrovni desky, kde záleží na prostoru.

Při výběru kabelových konektorů zvažte podmínky prostředí, cykly spojování a cenu versus výkon. Prostředí s vysokou teplotou vyžadují konektory dimenzované na minimálně 125 °C . Materiály pouzdra jako LCP, PA9T a PA6T vydrží bezolovnaté pájení přetavením. Pozlacení zajišťuje stabilní odolnost pro aplikace s nízkým signálem, zatímco pocínování nabízí ekonomický výkon, který je šetrný k pájení.

Správná instalace a údržba těchto komponentů zajišťuje dlouhodobou spolehlivost. Vždy přizpůsobte proud konektoru požadavkům vaší aplikace . Ověřte, že tloušťka drátu spadá do podporovaného rozsahu konektoru. Signální konektory obvykle zvládnou 26–32 AWG , , zatímco napájecí konektory podporují 8–20 AWG.

Aplikace napříč klíčovými odvětvími

Automobilový průmysl, průmysl a inteligentní domácnost

Auta potřebují elektrické konektory, které zvládnou náročné podmínky. Oblasti motoru jsou velmi horké, mokré a hodně se otřásají. Pro tato místa se používají konektory s vysokou ochranou proti vniknutí. Vodotěsné konektory HRB poskytují robustní ochranu s nízkým kontaktním odporem.

Řídicí jednotky motoru používají speciální vícekolíkové konektory s více kontaktními body uspořádanými v odsazených řadách, polarizované kryty a sekundární zámky. Utěsněné provedení odolné proti povětrnostním vlivům se silikonovými průchodkami a západkami s pozitivním uzamykáním zajišťuje spolehlivý výkon. Tyto konektory obsluhují vstupy snímačů, ovladače vstřikovačů, výstupy zapalování, signály sběrnice CAN a zemní zpětné vazby.

Průmyslová automatizace čelí podobným problémům. Robotika a výrobní zařízení běží na vlhkých místech, kde vlhkost může poškodit spoje. Potřebujete drátěné konektory, které zůstanou stabilní po miliony cyklů. od HRB Konektory typu wire-to-wire zvládají potřeby nízkého signálu i vysokého výkonu. Jejich silné zámkové konstrukce odolávají vibracím a tepelnému namáhání.

Inteligentní domácí zařízení potřebují malá řešení. Těsné prostory uvnitř moderních přístrojů vyžadují konektory, které vyhovují kompaktním uspořádáním a zároveň splňují mezinárodní bezpečnostní pravidla. Konektory HRB wire-to-board v různých roztečích nabízejí možnosti pravoúhlého a vertikálního záhlaví. Pozlacení nebo pocínování poskytuje dobrou vodivost a odolnost proti korozi. Tyto konektory poskytují bezpečné spojení, které vydrží roky každodenního používání.

Telekomunikační, lékařská a datová centra

Telekomunikační systémy a datová centra posouvají konektory na hranici svých možností. Horká prostředí a neustálé intenzivní používání vyžadují díly, které nikdy neselžou. U serverových stojanů podporují standardní zásuvky IEC specifické proudové hodnocení mezinárodně a podle norem UL.

Lékařské zobrazovací zařízení má ještě přísnější potřeby. Přístroje MRI vyžadují nemagnetické konektory, aby se zabránilo interferenci s magnetickými poli. Aby se zabránilo rušení, používají se Tyto části zabraňují změnám signálu a umožňují zobrazování ve vysokém rozlišení. Hybridní napájecí a signálové konektory podporují vysokorychlostní přenos a zároveň šetří místo. nemagnetické typy RF konektorů .

Mechanismy plovoucích kontaktů absorbují chyby seřízení a usnadňují montáž. Robustní kontaktní konstrukce zvládají nárazy a vibrace. Lankové vodiče umožňují opakované ohýbání bez porušení.

Každé odvětví, ve kterém pracujete, potřebuje specifické funkce konektorů. Znalost těchto potřeb vám pomůže vybrat správné konektory vodičů pro váš projekt. HRB&HRBCN Connector poskytuje řešení pro každý sektor podložená příslušnými průmyslovými certifikacemi. . Jejich inženýrský tým vytváří vlastní řešení, která přesně odpovídají vašim požadavkům.

Kritéria výběru konektoru

Výběr správného konektoru pro váš projekt vyžaduje plán krok za krokem. Nemůžete si vybrat jen první, kterou uvidíte. Kritéria výběru konektoru zahrnují kontrolu elektrického výkonu, toho, jak zachází s prostředím a jak dlouho vydrží. Každý faktor ovlivňuje spolehlivost a životnost vašeho systému. Znalost těchto kritérií vám pomůže vyhnout se drahým chybám a předělat vaši práci.

Elektrické specifikace a jmenovité hodnoty

Základem výběru konektoru jsou elektrické specifikace. Hodnocení konektoru musíte odpovídat tomu, co vaše aplikace skutečně potřebuje. Níže uvedená tabulka ukazuje hlavní elektrické body, které musíte zkontrolovat.

Aktuální hodnocení vyžaduje zvýšenou pozornost. Velkou roli zde hraje tepelný design. Proudový tok vytváří teplo přes vodič a odpor kontaktů. Příliš mnoho tepla může poškodit izolaci nebo změkčit povrchové nátěry. Přemýšlejte o snížení výkonu u konektorů s mnoha jádry. Pár kontaktů dimenzovaný na určitý proud musí být při použití ve vícežilovém konektoru snížen, přičemž faktor snížení závisí na počtu jader.

Kontaktní odpor přímo ovlivňuje kvalitu signálu. Dobré elektrické konektory mají nízký přechodový odpor, typicky v rozsahu miliohmů. Konektory HRB si zachovávají nízký přechodový odpor a zajišťují stabilní výkon.

Jmenovité napětí závisí na izolačním materiálu a vzdálenosti párů kontaktů. Tato hodnota je nejvyšší doporučené pracovní napětí. Průmyslové konektory mají různé jmenovité napětí, proto vždy porovnejte napětí vaší aplikace se jmenovitým napětím konektoru.

Volba průřezu vodiče musí odpovídat aktuálním potřebám. Silnější drát bezpečně přenáší více proudu. Tenčí drát vyhovuje signálovým aplikacím. Neodpovídající průřez vodiče způsobuje přehřívání a poklesy napětí. Zkontrolujte, zda váš kabel spadá do podporovaného rozsahu konektoru.

Environmentální a mechanické faktory

O tom, jak dlouho konektor vydrží, často rozhodují podmínky prostředí. Hodnocení IP ukazuje ochranu proti prachu a vodě. Pro venkovní aplikace se používají vhodná IP hodnocení. Vodotěsné konektory HRB poskytují prachotěsnou ochranu a přežijí i ponoření.

Teplotní hodnocení je velmi důležité v náročných prostředích. Automobilové motorové prostory vyžadují specifické teplotní třídy, proto vždy přizpůsobte teplotní třídu konektoru vašemu provoznímu prostředí.

Mechanické uzamykací mechanismy zastaví náhodné odpojení. Závitové zajištění poskytuje silnou přídržnou sílu a velkou odolnost proti vibracím. Tento mechanismus funguje pro venkovní a těžká zařízení, kde konektory zůstávají zapojeny po dlouhou dobu. Push-pull samosvor nabízí rychlý provoz pro častou údržbu. Zaklapávací mechanismy poskytují nižší odolnost při silných vibracích a nedoporučují se pro náročné použití. Západkové zamykání funguje dobře ve větších systémech a pravoúhlých konektorech.

Bezpečnostní certifikace prokazují kvalitu a shodu konektorů. Certifikace jako ISO, UL, VDE a další ukazují vysoké výrobní standardy a shodu s bezpečností. HRB&HRBCN Connector je držitelem příslušných certifikací. Tato pověření potvrzují spolehlivé výrobní procesy.

Správná instalace a postupy údržby prodlužují životnost konektoru. Krimpovací konektory vyžadují přesné krimpovací nástroje a správné odizolování vodičů. Konektory IDC odstraňují odizolování, ale vyžadují správnou vkládací sílu. Pravidelná kontrola zabraňuje korozi a uvolněným spojům. Dodržování pokynů výrobce zajišťuje bezpečné připojení po celou dobu životnosti produktu.

Při vyhodnocování kritérií pro výběr konektoru myslete společně na elektrické i environmentální faktory. Konektor s vynikajícím jmenovitým proudem může selhat v prostředí s vysokými vibracemi. Vodotěsný konektor se špatným kontaktním odporem snižuje kvalitu signálu. Vyvažte všechny požadavky s vaší konkrétní aplikací. Navštivte webové stránky HRB&HRBCN Connector pro podrobné specifikace produktu a certifikační dokumentaci. Jejich technický tým vám může pomoci vybrat správný konektor přesně podle vašich potřeb.

Nyní rozumíte základům elektrických konektorů. Prozkoumali jste hlavní typy: drátové konektory , kruhové, obdélníkové a IDC konektory. Viděli jste, jak tyto komponenty pohánějí automobilové, průmyslové, telekomunikační a lékařské systémy. Také jste se naučili klíčová kritéria výběru: elektrické jmenovité hodnoty a odolnost vůči okolnímu prostředí.

S tisíci dostupnými možnostmi konektorů se správná volba stane dostupnou, když pochopíte tyto základy.

Aplikujte tyto znalosti na svůj další projekt. Prozkoumejte produktovou řadu a stránky řešení HRB&HRBCN Connector. Najděte perfektní řešení pro vaši konkrétní aplikaci. Jejich inženýrský tým je připraven vám pomoci vybrat ten správný kabelový konektor pro spolehlivý výkon.

FAQ

Jaký je rozdíl mezi konektory wire-to-wire a wire-to-board?

Konektory Wire-to-Wire spojují dva kabely. Konektory vodič-deska spojují jeden kabel s obvodovou deskou. Vybírejte podle toho, zda spojujete dva kabely nebo připojujete kabel k desce.

Jak zvolíte správnou rozteč konektoru?

Přizpůsobte rozteč vašim prostorovým a energetickým potřebám. Malé výšky jsou vhodné pro použití s ​​kompaktním signálem, zatímco větší výšky zvládnou vyšší výkon. Nejprve zkontrolujte rozložení desky plošných spojů a aktuální potřeby.

Co znamená krytí IP67 pro konektor?

Třída IP označuje ochranu proti prachu a vodě. Pro venkovní části, které se namočí, zvolte vhodné hodnocení.

Proč jsou bezpečnostní certifikace důležité pro konektory?

Bezpečnostní certifikace ukazují, že konektor splňuje globální pravidla kvality a bezpečnosti. Hledejte značky ISO, UL nebo VDE. Tyto značky znamenají, že konektor bude dobře fungovat a bude dodržovat zákon.

Co je konektor IDC?

Konektor IDC má ostré čepele, které prořezávají izolaci vodičů. Nemusíte odizolovat drát. To šetří čas a zajišťuje těsné utěsnění. Pro ploché kabely a stísněné prostory použijte konektory IDC.
