Materiály elektrických konektorů: plast, mosaz, slitina mědi, pozlacení a další

Přemýšleli jste někdy, jaké materiály jsou uvnitř elektrických součástí? Tyto části potřebují spojení, která dobře fungují. Globální trh s elektrickými konektory měl v roce 2022 hodnotu přes 74 miliard dolarů a každý rok neustále roste o 7,4 %. Jaké materiály se ale používají? Výběr materiálů konektorů přímo ovlivňuje, jak dobře vedou elektrický proud, jak dlouho vydrží, kolik stojí a jak celkově fungují. V tomto příspěvku se blíže podíváme na nejběžnější materiály : plast, mosaz, slitina mědi a pozlacení. Každý materiál hraje klíčovou roli při zajišťování spolehlivosti a dlouhé životnosti spojení. Na konci budete mít jednoduchý návod, jak s jistotou vybrat ty správné materiály pro vaše vlastní elektrické díly.

Klíčové věci

• Pokud potřebujete levné a trvalé spojení, použijte mosaz. Vyberte slitiny mědi pro díly, které se hodně pohybují nebo čelí silným otřesům.

• Plastová pouzdra udržují kontakty v bezpečí a zabraňují úniku elektřiny. Používejte materiály jako PBT pro vysokou tepelnou a chemickou odolnost.

• Pozlacení pomáhá dílům spolehlivě fungovat, když přenášejí malé elektrické proudy a jsou mnohokrát používány. Přidáním niklové vrstvy pod ně vydrží ještě déle.

• Vybírejte materiály konektorů podle toho, co potřebujete: myslete na elektrické zatížení, prostředí, mechanické namáhání a náklady.

• Výběr správného materiálu pomáhá konektorům vydržet déle a zabraňuje poruchám; zeptejte se odborníků na nejlepší možnost.

Materiály klíčových konektorů: Obecné kovy

Základní kovy jsou jádrem každého elektrického konektoru. Přenášejí proud a poskytují silnou podporu, aby spojení byla těsná. Potřebujete materiály, které mají stabilní kontaktní body , , zvládají otřesy, přenášejí spoustu elektřiny a bojují proti korozi. Správný obecný kov rozhoduje o tom, zda váš konektor vydává stabilní signály nebo se pod tlakem zlomí.

Mosaz: Nákladově efektivní dříč

Mosaz je směs mědi a zinku v různém množství. Tato slitina nachází dobrou rovnováhu mezi tím, jak dobře vede elektřinu a jak je pevná. Tradiční olovnatá mosaz, jako je CuZn35Pb2, obsahuje 1–3 % hmotnosti olova, aby se snáze tvarovala. Tento mix umožňuje levnou výrobu složitých tvarů konektorů. Olovo však snižuje vodivost na 12–15 % IACS, mnohem méně než 100 % IACS čisté mědi.

Mosaz ve svorkách a kontaktech najdete v mnoha použitích. Hydraulické systémy, pneumatická zařízení, nástroje a potrubí, to vše závisí na mosazných armaturách. Elektronika, elektrotechnika, automobily, průmyslové stroje a systémy obnovitelné energie také hodně využívají mosaz. Většina mosazných tvarovek zvládne teploty od -325 °F do 400 °F a tlaky až 3000 psi.

Mosaz má dobré elektrické vlastnosti, ale nízkou mez kluzu. To znamená, že mosaz není vhodná pro kontakty, které potřebují mnoho zásuvných cyklů. Mírná pevnost kovu v tahu 360 MPa funguje dobře, když konektor zůstane zapojený po dlouhou dobu. Někteří výrobci používají pro kontakty ve svých vodotěsných konektorech IP67 mosaz. . Zde je užitečná rovnováha mezi výkonem a cenou materiálu. U těchto konektorů zajišťuje mosaz stálou vodivost a zároveň udržuje produkt levný pro automobily a průmysl.

Slitiny mědi: Berylliová měď a fosforový bronz

Když použití vyžadují lepší pružinové vlastnosti a lepší odolnost proti opotřebení opakovaným ohýbáním, stávají se důležité slitiny mědi. Berylliová měď a fosforový bronz jsou dvě hlavní volby pro vysoce spolehlivé konektory.

Berylliová měď poskytuje skvělou kombinaci pevnosti a vodivosti. S pevností v tahu až 1280–1480 MPa a vodivostí mezi 45–63 % IACS je tato slitina mnohem lepší než mosaz. Jeho přítlačná síla se při změně teploty mění pouze o Berylliovou měď najdete v leteckých konektorech, lékařských zařízeních, přesných nástrojích a ±8 % , což vykazuje velmi dobrou stabilitu. vysokocyklových testovacích zařízeních . Odolnost materiálu vůči rzi prodlužuje jeho životnost ve vlhkých a průmyslových prostorách. Ale berylliová měď je poměrně drahá a pravidla o toxicitě berylia ztěžují použití.

Fosforový bronz je levná alternativa s dobrou tvarovatelností. Jeho pevnost v tahu se pohybuje v rozmezí 324–965 MPa, s vodivostí kolem 15 % IACS. Přestože fosforový bronz není tak silný jako beryliová měď, za určitých podmínek se dobře daří. Materiál vykazuje velmi dobrou odolnost proti opotřebení opakovaným ohybem a relaxací napětí v korozivních místech. Jeho přítlačná síla se mění o ±15 % při změně teploty, což je pro mnoho použití v pořádku.

Fosforový bronz najdete v kabelových svazcích automobilů, , průmyslových konektorech , domácích spotřebičích a řídicích systémech napájení. Materiál funguje dobře pro větší kontaktní systémy, kde není potřeba velmi vysoký výkon pružiny. Pro vysoce spolehlivé použití je berylliová měď stále nejlepší volbou, pokud to rozpočet dovolí. Fosforový bronz je velmi odolná volba pro použití, kde záleží na ceně více než na špičkovém výkonu.

Obě slitiny mědi ukazují, proč na výběru správného materiálu záleží. Vaše volba mezi mosazí, beryliovou mědí a fosforovým bronzem závisí na tom, co potřebujete pro vodivost, pevnost, počet cyklů a cenu. Pochopení těchto kompromisů vám pomůže vybrat správný základní kov pro vaše elektrické součásti.

Plasty v elektrických konektorech

Role plastových krytů

Plastová pouzdra umí více než jen zakrývat kovové části uvnitř konektoru. Slouží jako izolant a konstrukční podpora celé sestavy. Pouzdro chrání kontakty před fyzickým poškozením, prachem a vlhkostí. Poskytuje také polarizaci , která zajišťuje připojení zástrčky a zásuvky ve správné orientaci. Tím se zabrání nesprávným připojením, která by mohla poškodit vaše zařízení. Vyrovnávací vodítka uvnitř pouzdra udržují kontakty přesně umístěny. To udržuje stálý kontaktní tlak a spolehlivý přenos signálu.

Pouzdro také zajišťuje svorky na místě. Zabraňuje zkratům a ztrátě signálu izolací každé kontaktní cesty. Někteří výrobci používají ve svých konektorech drát-vodič a drát-deska robustní materiály pouzdra. Tato pouzdra nabízejí flexibilitu designu , umožňující složité tvary, které integrují více funkcí do jedné části. Nízká hmotnost plastu snižuje celkovou hmotnost systému. To usnadňuje instalaci a manipulaci, zejména v automobilových a průmyslových aplikacích. Plastová pouzdra také poskytují vlastní odolnost proti korozi . . Nepotřebujete další povrchové úpravy na ochranu proti rzi. To je skutečná výhoda oproti kovům ve vlhkém nebo chemickém prostředí. Výrobní proces je nákladově efektivní pro velkoobjemovou výrobu. Rozměrová stabilita udržuje mechanické uložení a vyrovnání stabilní v celém rozsahu provozních teplot.

Klíčové vlastnosti: Izolace a odolnost vůči vlivům prostředí

Izolační vlastnosti plastového materiálu určují, jak dobře konektor zabraňuje úniku proudu. Různé plasty nabízejí různé úrovně tepelné odolnosti. Například vyztužené PBT plasty nabízejí vysokou tepelnou odolnost vhodnou pro elektrické součástky, které generují teplo. Teplota zkreslení tepla (HDT) měří krátkodobou tuhost za tepla. Hořlavost je další kritickou vlastností. Hodnocení UL94V-0 je standardem pro automobilové konektory pod kapotou. . Tyto díly jsou vystaveny teplu a palivu. Materiál s hodnocením UL94V-0 přestane hořet rychle po odstranění plamene a neodkapávají hořící částice. Materiály jako PA a PPS toto hodnocení běžně splňují.

Chemická odolnost ovlivňuje dlouhodobé přežití v průmyslovém prostředí. Chemické složení krytu určuje jeho odolnost vůči olejům, rozpouštědlům, chladicím kapalinám a detergentům. Nylon a PBT jsou preferovány v průmyslových ovládacích panelech kvůli jejich vynikajícím dielektrickým vlastnostem. Neošetřené plasty ve venkovních instalacích však trpí degradací UV zářením. To vede k praskání povrchu a ztrátě strukturální integrity. Vysoké hodnoty IP samy o sobě nezaručují chemickou odolnost . Musíte ověřit kompatibilitu konkrétního polymeru s chemikáliemi přítomnými ve vaší aplikaci . Pryž a silikon nabízejí flexibilitu a těsnicí schopnosti pro drsná prostředí. Ochrana poskytovaná materiálem krytu přímo ovlivňuje spolehlivost vašich elektrických součástí. Materiály jako PA, PBT a PPS nabízejí různé rovnováhy tepelné odolnosti, hořlavosti a chemické odolnosti. Váš výběr závisí na konkrétních požadavcích vašich elektrických součástí. Výběr správného plastu zajistí, že vaše elektrické součásti budou spolehlivě fungovat v určeném prostředí.

Pokovení pro lepší výkon konektoru

Pokovení dodává kontaktům konektoru tenkou kovovou vrstvu. Tato vrstva zlepšuje elektrickou vodivost , zvyšuje odolnost proti korozi a poskytuje ochranu před opotřebením. Bez pokovování by obecné kovy rychle oxidovaly a selhaly. Správné pokovení výrazně prodlužuje životnost vašich elektrických součástí. Mnoho elektrických součástí závisí na správném pokovení pro spolehlivý provoz.

Pozlacení: Zlatý standard spolehlivosti

Pozlacení představuje nejlepší volbu pro nízkoproudé a vysoce spolehlivé aplikace. Měď vede elektřinu lépe než zlato, ale měď na vzduchu oxiduje . Zlato zcela odolává oxidaci . Díky tomu je zlato vysoce odolné vůči oxidaci, takže váš signál zůstane v průběhu času čistý. Zlato také odolává korozi v drsném prostředí, díky čemuž je vysoce odolné vůči korozi.

Hladký povrch zlata snižuje kontaktní odpor. To zajišťuje, že spojením protéká silný elektrický proud. U konektorů, které čelí častým cyklům spojování, zajišťuje pozlacení konzistentní výkon. Kov si zachovává svou elektrickou vodivost i při vysokých teplotách. Jeho tepelná vodivost pomáhá odvádět teplo v náročných podmínkách.

Hlavní nevýhodou je cena. Zlato stojí mnohem víc než nikl nebo cín . Avšak galvanické pokovování tenké vrstvy na levnější kovy, jako je měď nebo hliník, vám dává výhody zlata bez celkových nákladů. Tato metoda galvanického pokovování efektivně aplikuje drahé kovy. Galvanické pokovování drahých kovů na obecné kovy je standardní průmyslovou praxí. Někteří výrobci nabízejí možnosti pozlacení na svých konektorech drát-deska . Tato volba vyhovuje aplikacím vyžadujícím dlouhodobou stabilitu, jako je letecký nebo lékařský přístroj.

Na tloušťce pokovení záleží. Tenká zlatá vrstva funguje pro nízkocyklové aplikace s jedním spojením. Silnější vrstva poskytuje delší životnost cyklu a lepší odolnost proti poréznosti. Pro oblasti s vysokým opotřebením se zaměřte na dostatečnou tloušťku galvanického pokovování. Na spodní stranu použijte niklovou bariérovou vrstvu dostatečné tloušťky. Tato kombinace zabraňuje korozi a udržuje výkon po mnoho cyklů spojování. Správné galvanické pokovování zajišťuje rovnoměrné pokrytí kontaktní plochy. Konzistentní tloušťka galvanického pokovování zabraňuje slabým místům, která vedou k předčasnému selhání.

Alternativní pokovování: cín, stříbro a nikl

Pocínování nabízí cenově výhodné řešení pro mnoho aplikací. Cín má nižší vodivost než nikl. Přesto cín funguje dobře pro statická spojení a vedení vysokého napětí. Vysoké napětí prorazí vrstvu oxidu, která se tvoří na cínu. Někteří výrobci používají pocínované kontakty kvůli odolnosti a hospodárnosti. Tyto konektory zvládnou drsná prostředí , aniž by narušily váš rozpočet. Galvanické pokovování cínem na mosazných kontaktech poskytuje ochrannou vrstvu, která odolává opotřebení.

Stříbro poskytuje nejlepší vodivost mezi pokovovacími kovy. Stříbro vede více elektřiny než měď. Stříbro však ve venkovním prostředí koroduje a stojí více než nikl. Stříbro používejte pouze v kontrolovaném vnitřním prostředí. Galvanické pokovování stříbra vyžaduje pečlivou kontrolu procesu, aby bylo dosaženo konzistentních výsledků.

Nikl poskytuje vynikající odolnost proti korozi a trvanlivost. S lepší vodivostí než cín se nikl dobře chová při vysokém opotřebení a při vysokých teplotách. Mnoho výrobců používá nikl jako podklad pod zlacením nebo pocínováním. Tento vrstvený přístup spojuje přednosti obou kovů. Galvanické pokovování niklem jako bariérová vrstva zabraňuje migraci mezi základním kovem a vrchním pokovením.

Volba pokovení elektrických kontaktů závisí na vašich konkrétních potřebách. Pro vysoké cykly páření zvolte zlato. U statických spojení s několika cykly funguje cín dobře. Pro prostředí s vysokými vibracemi, jako jsou automobilové senzory, poskytuje zlato nad niklem nejlepší ochranu . Pochopení těchto kompromisů vám pomůže vybrat správné pokovení pro vaše elektrické komponenty. Každá možnost galvanického pokovování nabízí odlišné výhody pro různé scénáře. Vaše elektrické komponenty budou fungovat lépe, když pokovení přizpůsobíte aplikaci.

Výběr správných materiálů elektrických konektorů

Přizpůsobení materiálů potřebám aplikace

Nyní znáte základní části. Dalším krokem je výběr správných materiálů pro vaše potřeby. Začněte s jasným kontrolním seznamem. Nejprve si zjistěte své elektrické potřeby. Zkontrolujte napětí a proud, které váš systém vyžaduje. Pamatujte, že vícekontaktní nastavení vyžadují snížení výkonu. Pár kontaktů 50A klesne na 38A v 5jádrovém uspořádání. Tento tepelný faktor ovlivňuje vaši volbu základního kovu.

Dále se podívejte na prostředí. Rozhodněte se, jaké IP hodnocení potřebujete. Venkovní nastavení obvykle potřebují IP67 nebo vyšší. Důležitý je také rozsah teplot. Auta často potřebují díly, které fungují od -40°C do +125°C. Myslete na vlhkost, solnou mlhu a chemické vystavení. Tyto faktory ovlivňují váš výběr pryskyřice pouzdra a materiálu těsnění.

Níže uvedená tabulka ukazuje, jak různé materiály zvládají tyto tlaky:

Na řadu přicházejí mechanické limity. Nastavte počet spojovacích cyklů a vkládací síly. O vašem uzamykacím mechanismu rozhodují úrovně vibrací. Pro rychlá data se zaměřte na řízenou impedanci a stínění EMI. Při použití napájení se zaměřte na nízký přechodový odpor a správné pokovení.

Nakonec vyvažte náklady a výkon. Porovnejte výběr materiálu s tím, co potřebujete. Funkce stínění a těsnění se často liší levně od prémiových možností. Tato metoda krok za krokem vám pomůže pokaždé vybrat ty správné spojovací materiály.

Materiály konektorů v aplikacích ve skutečném světě

Někteří výrobci ukazují tyto nápady napříč svými produktovými řadami. Jejich konektory IDC pro telekomunikace používají pouzdra z nylonu 66 . Tento materiál poskytuje UL94 V-0 nehořlavost a pevnou mechaniku. Kontakty z mosazi nebo fosforového bronzu zajišťují vodivost a pevnost. Možnosti pocínování nebo pozlacení vyvažují náklady a odolnost proti korozi. Tyto konektory splňují certifikaci UL a cUL a splňují normy RoHS a REACH.

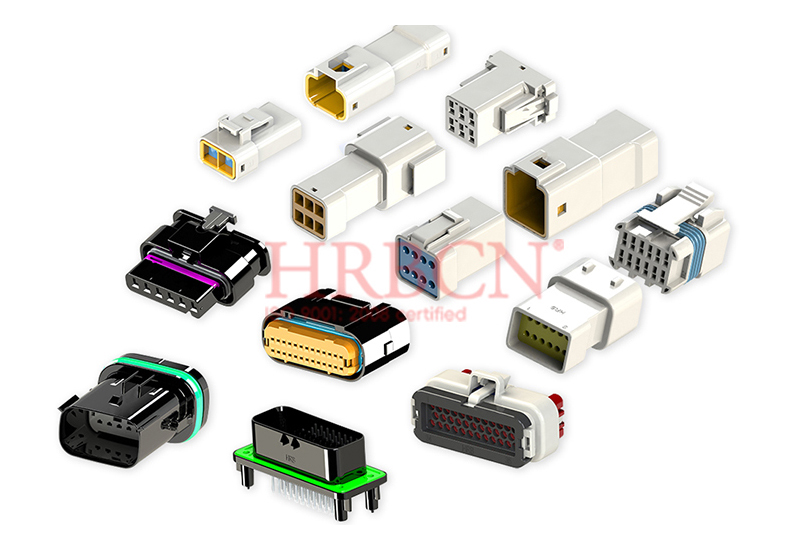

U automobilových vodotěsných konektorů řídí materiálové vědy výkon IP67. Pouzdra PBT zvládají teploty nad 85 °C a běžný chemický kontakt. Tento materiál si zachovává svou velikost v průběhu času. Lisy a správné pokovení odolávají korozi, vibracím a teplotním extrémům. Materiál pouzdra, kontaktní pokovení a metody těsnění spolupracují na udržení vodotěsného těsnění.

Konektory Wire-to-board pro spotřební elektroniku využívají možnosti pozlacení pro lepší výkon. Tato volba je vhodná pro použití, která vyžadují dlouhodobou stabilitu. Proces galvanického pokovování nanese tenkou vrstvu zlata na niklový podklad. Tato směs zastavuje korozi a udržuje výkon po mnoho cyklů spojování.

Volba vždy závisí na provozní teplotě a chemické expozici. PBT se hodí do prostředí nad 85 °C nebo do prostředí s pravidelným chemickým stykem. Nylon 66 funguje pro normální pokojové podmínky. To ukazuje, jak se materiálová věda používá k přizpůsobení produktových řad specifickým potřebám životního prostředí.

Měď a zlato zůstávají životně důležité pro vodivost, ale jejich cenové výkyvy ovlivňují výrobní náklady . Výrobci musí vyvážit kvalitu a efektivitu nákladů. Levnější možnosti mohou zhoršit výkon a spolehlivost. Konektory pro velká zatížení vyžadují speciální materiály a náročné testování, což zvyšuje náklady. Cenová konkurence tlačí výrobce k vyvážení výkonu a efektivnosti nákladů.

Vaše elektrické díly si zaslouží pečlivý výběr materiálu. Postupujte podle kontrolního seznamu, zkontrolujte své prostředí a přizpůsobte materiály svým potřebám. Tato metoda zajišťuje stabilní výkon a dlouhou životnost. Správné materiály konektorů vám zajistí dobrou kompatibilitu v celém vašem systému. Když použijete tyto nápady, získáte spojení, která fungují pro mnoho použití a vydrží dlouho.

Každý materiál má specifickou práci. Obecné kovy přenášejí elektřinu. Plasty poskytují izolaci a ochranu. Pokovování zlepšuje povrch. Žádný materiál nefunguje nejlépe pro každý konektor. Váš výběr závisí na elektrických, mechanických a cenových faktorech. Nové trendy, jako jsou lepší slitiny a použití hliníku místo mědi, vedou k lehčím a účinnějším konstrukcím. Tyto nové materiály nabízejí lepší odolnost proti korozi a dobré vlastnosti pro náročná prostředí. Zlepšují se také metody galvanického pokovování, díky nimž jsou kontakty spolehlivější. Pokročilé galvanické pokovování a nové techniky pokovování chrání elektrické díly déle. Ekologické materiály a recyklované kovy snižují poškození životního prostředí. Podívejte se, co vaše aplikace potřebuje. Zamyslete se nad potřebami vašich elektrických součástí na vodivost, pevnost a cenu. Spolehlivé konektory pocházejí z výběru správných materiálů. Spolupráce s kvalifikovaným výrobcem usnadňuje výběr. Jejich know-how vám poskytuje spolehlivé a cenově výhodné řešení pro vaše elektrické konektory. Podívejte se na jejich sortiment nebo požádejte jejich tým o odbornou radu.

FAQ

Jak si mohu vybrat mezi kontakty z mosazi a slitiny mědi?

Nejprve si rozmyslete, kolikrát jej budete připojovat a odpojovat. Mosaz funguje dobře pro trvalé spoje s několika párovacími cykly. Berylliová měď zvládne tisíckrát bez ztráty pružiny. Pro místa s velkým otřesem zvolte slitiny mědi. Pro levné spoje, které zůstávají v klidu, je mosaz dobrou volbou.

Kdy se zlacení vyplatí peníze navíc?

Pozlacení se vyplatí, když potřebujete, aby váš díl dobře fungoval po dlouhou dobu. Vyberte zlato pro signály s nízkou spotřebou energie, mnoho cyklů zapojování nebo oblasti, které způsobují rez. Pocínování je vhodné pro spoje s několika cykly spojování. Stříbro funguje uvnitř na kontrolovaných místech. Při výběru by se mělo řídit pracovní prostředí.

Jaký plastový materiál pouzdra si mám vybrat?

Přizpůsobte kryt vašim teplotním a chemickým potřebám. PBT zvládá vyšší teploty a dobře odolává chemikáliím. Nylon 66 funguje pro normální pokojové podmínky. Pro tvrdé tovární nastavení poskytuje PPS lepší tepelnou a chemickou odolnost. Kvůli bezpečnosti vždy zkontrolujte požární třídu UL94V-0.

Záleží na tloušťce pokovení na tom, jak dobře funguje?

Ano, tloušťka přímo ovlivňuje, jak dlouho vydrží. Tenká zlatá vrstva funguje pro připojení, která jsou zapojena jednou. Silnější vrstva výrazně zvyšuje, kolikrát ji lze použít. Použijte niklovou bariérovou vrstvu dostatečné tloušťky pod zlato. Dobré galvanické pokovování poskytuje rovnoměrné pokrytí a zastavuje slabá místa, která způsobují předčasné selhání.

Jak pokovení kontaktů ovlivňuje elektrické části?

Kontaktní pokovení rozhoduje o tom, jak dlouho vaše elektrické části udrží čisté signály. Zlato plně odolává oxidaci, takže odolnost zůstává v průběhu času stabilní. Cín tvoří vrstvu oxidu, kterou může vysoké napětí prorazit. Nikl poskytuje velkou odolnost proti korozi jako podklad. Vaše volba pokovení přímo ovlivňuje dlouhodobou spolehlivost.
