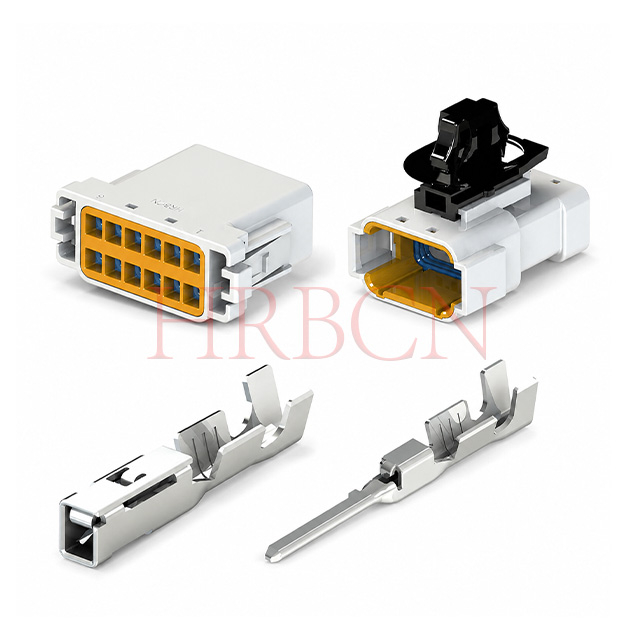

HRB 3,0 mm Pitch Latch-Lock Vodotěsný elektrický konektor Wire-to-Wire

Technické často kladené dotazy

Otázka: Jaká je doporučená délka drátu?

A: Referenční hodnota pro délku drátu je 3,00±0,20 mm.

Délka drátěného pásu závisí na typu drátu a metodě krimpování a pro potvrzení optimální délky pásku se použijí skutečné podmínky zpracování.

Během procesu odizolování drátu neřezejte ani nepřeřezávejte vodiče.

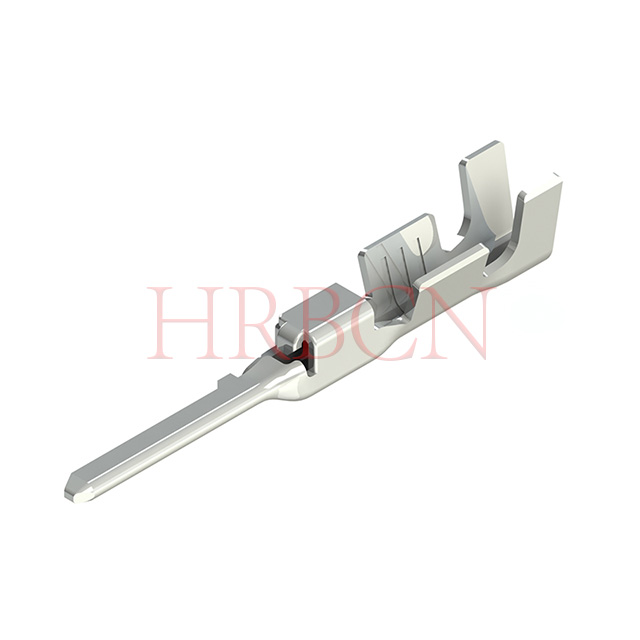

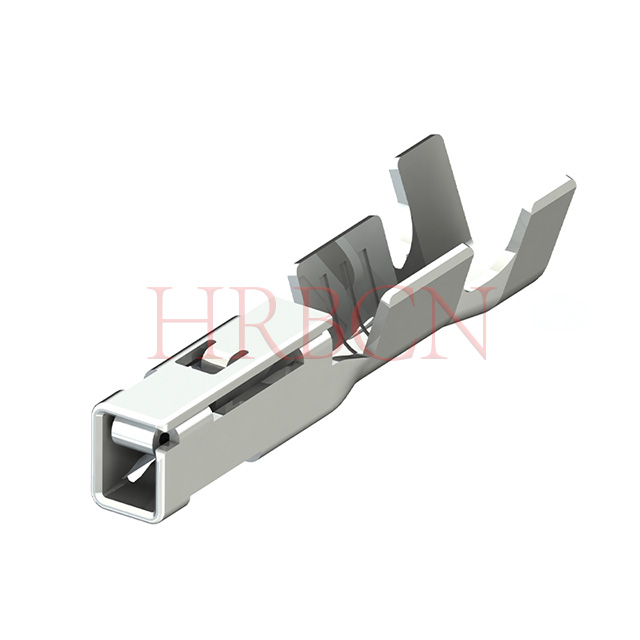

Otázka: Jak správně vložit krimpovanou koncovku do pouzdra?

A: Před vložením krimpované koncovky srovnejte orientaci krytu a koncovky, aby byly správně spárovány.

Když otvor zámku pouzdra směřuje nahoru, strana s válcovým švem zvlněné koncovky musí také směřovat nahoru.

Během vkládání ani po něm neotáčejte terminál. Rotace může způsobit poškození pryžových těsnění a krytu.

Poznámka: Při vkládání terminálu: držte hladký povrch směrem nahoru, funkci ochrany proti klíčku směrem dolů a válcový šev terminálu směrem nahoru. Nesprávná orientace způsobí poškození krytu.

Otázka: Jaké je doporučení pro kabeláž vycházející z konektoru?

Odpověď: Vyhněte se ostrým ohybům o 90 stupňů bezprostředně na výstupu konektorového vodiče. Ostrý pravoúhlý ohyb zkrátí životnost kabeláže a může vést k funkčním poruchám. Při návrhu trasy se doporučuje postupné jemné ohýbání kabelu.

Otázka: Na co je třeba dbát při kontrole hotových výrobků sestav postrojů?

A:

1. Při kontrole vodičů a testování elektrické kontinuity používejte přesné přípravky, aby nedošlo k vypáčení konektoru.

2. Proveďte testy kontinuity pomocí protikusu konektoru (např. zásuvka pro jazýčkový kontakt). Nepoužívejte neshodný test

špendlíky. Pravidelně vyměňujte zkušební protilehlé konektory.

3. Vyměňte jakékoli deformované nebo poškozené konektory, kontakty, těsnicí kroužky nebo drátová těsnění za nové díly přímo, bez ohledu na poškození

závažnost. Nepokoušejte se o opravy.

4. Zkontrolujte, zda jsou drátěná těsnění správně usazena uvnitř krytu.

5. Neprovádějte testování vzduchem, protože by mohlo dojít k uvolnění těsnicích součástí.

Otázka: Jaká jsou opatření pro skladování a přepravu konektorů a kabelových svazků?

A:

1. Pouzdra a krimpované kontakty skladujte za podmínek: teplota 25 °C ± 5 °C, relativní vlhkost ≤70 % RH. Držte se dál od

přímému slunečnímu záření, vlhkosti a prachu. Těsnicí kroužky a drátěná těsnění jsou součásti na bázi pryže. UV záření způsobí stárnutí pryže,

a kontaminace prachem zhorší vodotěsnost.

2. Během skladování a přepravy zacházejte se stohovanými pouzdry a kabelovými svazky se zvýšenou opatrností.

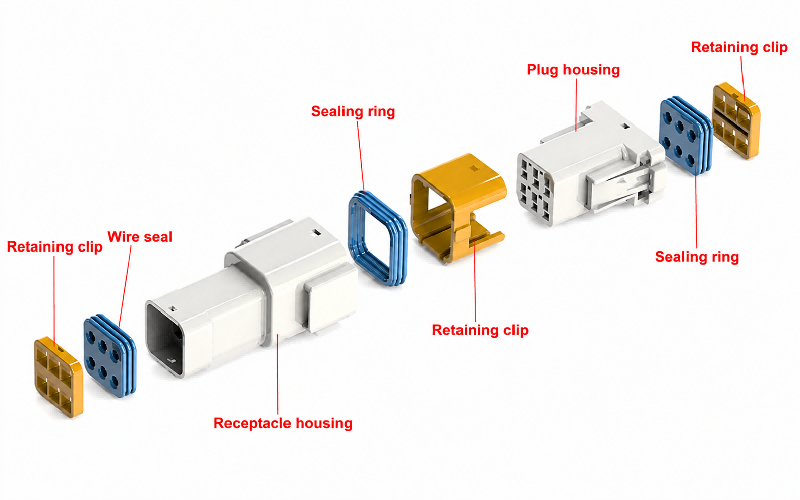

Otázka: Jaké jsou funkce vnitřního pouzdra se západkou a pouzdra pro montáž na panel?

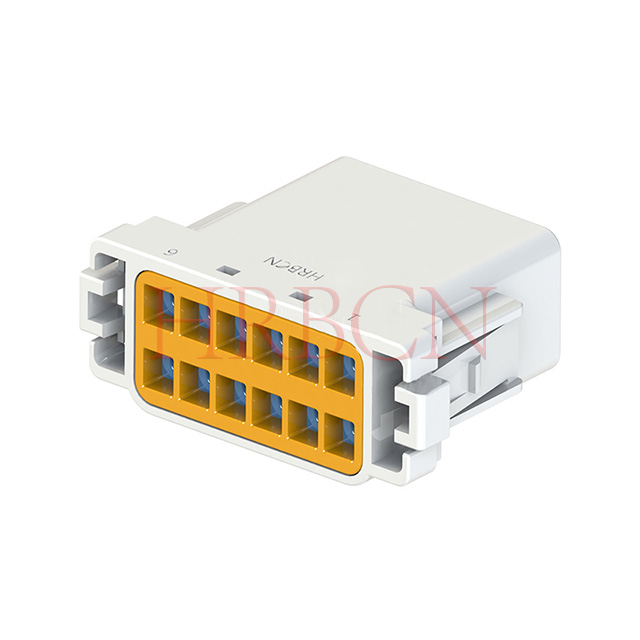

⒈Zásuvkové pouzdro se západkou (konec kabelu)

Volně visící pouzdro pro montáž kabelu bez úchytek pro montáž na panel. Uzamyká se na protilehlé samčí pouzdro pomocí vestavěné západky.

Funkce: Nalisované na koncích kabelů pro spojení mezi vodiči. Pohybuje se společně s kabelovým svazkem, není připevněn k zařízení

podvozek. Ideální pro vnitřní rozvody, kabelové sestavy a periferní prodlužovací kabely.

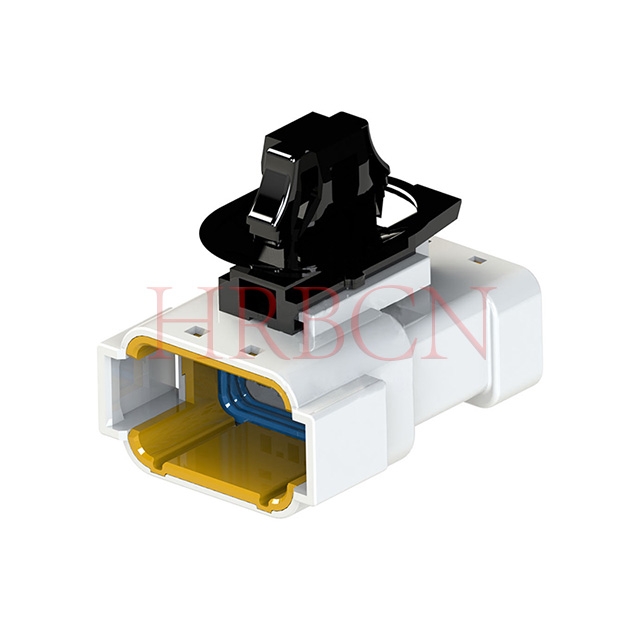

⒉Samice pro montáž na panel (na konci zařízení)

Dodává se s montážními oky, připevněnými k výřezu skříně zařízení pomocí šroubů M4.

Funkce: Funguje jako pevné externí rozhraní na panelu zařízení. Zůstává pevně namontován na šasi a přijímá zástrčku na straně kabelu.

Poskytuje těsnící oddělení mezi vnitřkem a vnějškem zařízení. Široce se používá pro skříň, kryt motoru a tělo dronu

porty.
