M5038 Series RAST 5 IDC a šroubový nepřímý konektor PCB 5,0 mm

Sdílet s:

M5038 Series RAST 5 IDC a šroubový nepřímý konektor PCB 5,0 mm

M5038-XX-XXX-X

Konektor RAST 5 pro nepřímé spojování, se šroubovou svorkou, se zvedací svorkou s ochranou proti nesprávnému umístění, s vnitřním zajištěním, postupné umístění bez ztráty rozteče

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M5038-XX-XXX-X
Značka:
HRB&HRBCN
Kód:
8536909000

Definice P/N

M5038 -X -X -X XX -X

① ② ③ ④ ⑤

① : Sériové číslo položky HRB

② : Počet kolíků: 2-7

③ : Barva

④: Klíčovací kód

⑤ : Kód zámku

M5038 RAST 5 IDC konektor

Pokud jde o nepřímý konektor PCB IDC řady M5038 , příklady konfigurací klíčování jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.

Počet kolíků (2-7 pinů)	HRB P/ N Příklady klíčování	SPQ (ks)	Velikost kartonu (cm)	Rozteč kontaktu (mm)
2	M5038-2-W-042-A0 M5038-2-W-001-A0 M5038-2-W-002-A1 atd.	2160	33×30×27	5.0
3	M5038-3-W-000-A0 M5038-3-W-064-A0 M5038-3-W-083-A0 atd.	1560	33×30×27	5.0
4	M5038-4-W-019-A0 M5038-4-W-029-A1 M5038-4-W-018-A1 atd.	1200	33×30×27	5.0
5	M5038-5-W-003-A0 M5038-5-W-007-B0 M5038-5-W-011-B0 atd.	960	33×30×27	5.0
6	M5038-6-W-000-B0 M5038-6-W-006-A0 M5038-6-W-007-B0 atd.	720	33×30×27	5.0
7	M5038-7-W-000-A4 M5038-7-W-000-B2 M5038-7-W-005-B3 atd.	600	33×30×27	5.0

Technické parametry

Jmenovitý proud: 10A AC, DC MAX.
Jmenovité napětí: 250V AC, DC
Teplotní rozsah: -40℃ až +120℃
Kontaktní odpor: 10mV Max.
Izolační odpor: 1000mV Min.
Odolné napětí: 1500V AC/min
Materiál: Pouzdro: Nylon66 UL94V-0
Koncovka: fosforový bronz, pocínováno
Svorka: mosaz, poniklovaná
Šroub: ocel, pozink
Velikost drátu: Sekce lanka: 0,14-2,5 mm² (AWG#26-14)
Sekce plného drátu: 0,14-4,0 mm² (AWG#26-12)
Délka odizolování: 8±1mm
GWT: 750℃ IEC-60335-1

Schéma nepřímého párování PCB

Připojení drátu k desce (s řadou HRB M940X)

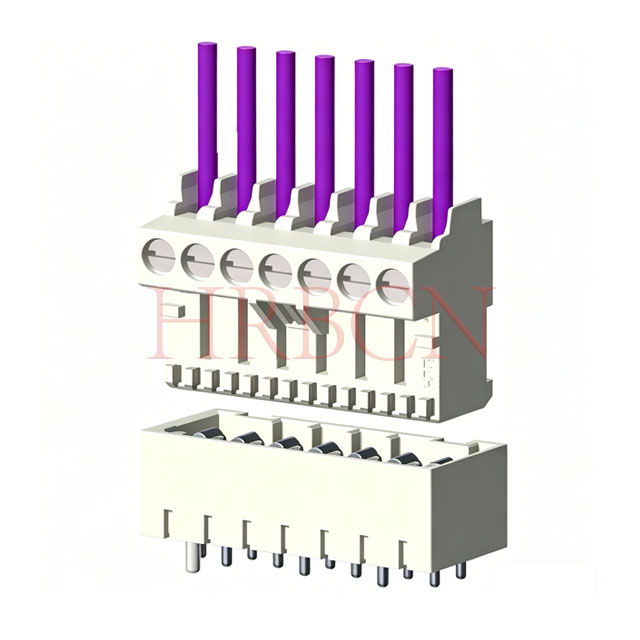

Drát M5038 k desce 180 stupňů

Připojení drátu k drátu (se sériemi HRB M5041 a M5042)

M5038 & M5042 drát k drátu

⒈O: Jaký je rozdíl mezi M5038, M5039 a M5040?

A: Všechny 3 řady patří k HRB RAST 5 IDC konektorům PCB s nepřímým spojením, sdílejí stejnou rozteč, proudové hodnocení a výkon jádra. Hlavní rozdíly spočívají v mechanické konfiguraci, zejména vnitřní zamykání, klíčovací žebra a designy s uzavřenou stranou, aby byly splněny různé požadavky na rozložení desek plošných spojů a aplikace:

Řada HRB P/N	kabelový výstup	klíčování	Testovací otvor	Vnitřní zámek	Západka rukojeti
M5038	Rovný (in-line)	ANO (proti chybné zástrčce)	Žádný	ANO	Žádný
M5039	Úhlové (90°), naproti zámku	ANO (proti chybné zástrčce)	ANO	ANO	ANO
M5040	Úhlové (90°), naproti zámku	ANO (proti chybné zástrčce)	ANO	ANO	Žádný

⒉O: Jak si mohu vybrat mezi řadami M5038, M5039 a M5040 ?

Odpověď: Návrhy na výběr jsou následující:

①Vyberte M5038

Když je prostor pro vedení lineární a je vyžadována horizontální instalace

Není třeba provádět testování nebo kontrolu okruhu na místě

Nákladově citlivé, základní požadavky na připojení

Omezený boční montážní prostor, preferováno přímé vedení

②Vyberte M5040

Zařízení vyžaduje pro kompaktní uspořádání kabeláž na straně 90°

Vyhrazený testovací otvor je nutný pro údržbu, odstraňování problémů a detekci obvodu

Standardní provedení zamykání, častá montáž a demontáž není nutná

③Vyberte M5039

Stejné požadavky na 90° kabeláž a testovací otvor jako u M5040

Těžké odpojení kvůli těsné instalaci nebo úzkému prostoru

Potřebujete pomocnou rukojeť pro rychlé připojení a uvolnění

Vibrační prostředí, snadnější ruční obsluha pro servis

⒊O: Jaká je dodací lhůta pro tyto RAST 5 IDC nepřímé konektory PCB?

Odpověď: Všechny dodací lhůty jsou založeny na standardní výrobě a nezahrnují dobu přepravy.

①Vzorky (není skladem / na zakázku): 2-3 týdny.

②Hromadné objednávky (neskladové / zakázkové): 4-6 týdnů (v závislosti na množství objednávky a výrobním plánu).

⒋Q: Jaká je MOQ pro tyto RAST 5 IDC nepřímé konektory PCB?

A: Hromadné / neskladové objednávky: 5 000 kusů (dohodou na základě množství a přizpůsobení).

Řada HRB M5038 RAST 5, navržená pro stabilní a nákladově efektivní řešení propojení drátu s deskou, jsou vysoce výkonné nepřímé konektory PCB s prémiovým zakončením se zvedacím šroubem, integrovanou vnitřní uzamykací strukturou a designem proti nesouladu klíče. Díky vysoce kvalitnímu izolačnímu krytu a pocínovaným kontaktům poskytuje tato řada konektorů vynikající strukturální stabilitu, vynikající odolnost proti nárazům a vibracím a kompletní mezinárodní bezpečnostní certifikace, což zajišťuje dlouhodobé a stabilní připojení v náročných pracovních podmínkách.

Řada konektorů M5038 RAST 5, přizpůsobená mechanické montáži a běžným požadavkům na kabeláž, integruje kompaktní pouzdro s přímým výstupem a standardizovaný design s roztečí 5,0 mm, který kombinuje schopnost flexibilního uspořádání a spolehlivý elektrický výkon. Díky vynikající teplotní odolnosti a odolným mechanickým vlastnostem je široce použitelný pro domácí spotřebiče, zahradní energetická zařízení, průmyslové řídicí jednotky, systémy HVAC, chytrá elektrická zařízení a obecné průmyslové stroje.

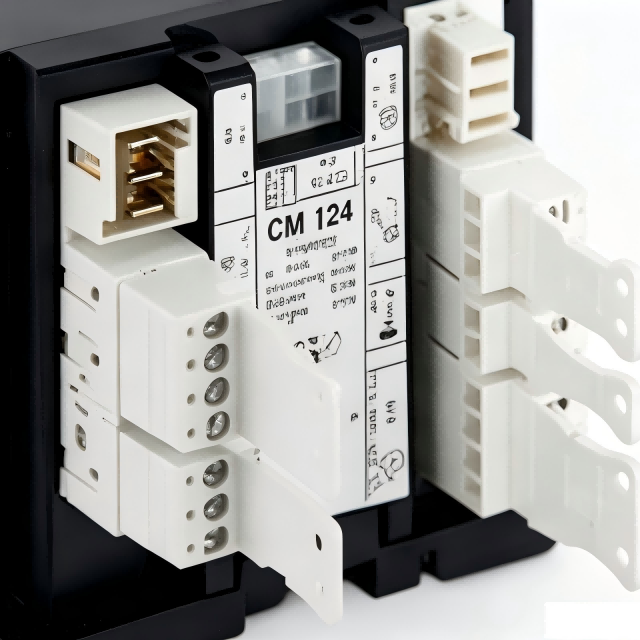

HRB RAST 5 IDC nepřímé konektory PCB řady | Popis aplikace

Domácí spotřebiče a chytrá domácnost

Pračky, ledničky, topná zařízení, kuchyňské spotřebiče, ohřívače vody a inteligentní ovládací prvky pro domácnost, zajišťující bezpečné a stabilní připojení elektroinstalace pro každodenní elektrická zařízení.

Průmyslová automatizace a řídicí systémy

Průmyslové ovládací panely, snímací zařízení, akční členy, výkonové řídicí jednotky a automatizovaná výrobní zařízení zajišťující stabilní signálové a výkonové připojení za složitých pracovních podmínek.

HVAC a automatizace budov

Klimatizační systémy, topná ventilační zařízení, inteligentní řídicí jednotky budov a zařízení pro kontrolu prostředí, přizpůsobující se požadavkům dlouhodobého nepřetržitého provozu.

Energetická a energetická zařízení

Nízkonapěťové rozvodné jednotky, napájecí zařízení, pomocné komponenty pro skladování energie a průmyslová energetická zařízení, realizující bezpečné a pevné zapojení elektroinstalace.

Komerční a specializované vybavení

Inteligentní přístroje, elektromechanická zařízení, zařízení na ochranu životního prostředí a venkovní elektrické jednotky se silnou přizpůsobivostí změnám teploty a mechanickým vibracím.

S optimalizovaným konstrukčním designem, standardizovanou výrobou a spolehlivými standardy kvality poskytuje řada přímých konektorů PCB HRB RAST 5 IDC cenově efektivní a vysoce kvalitní řešení připojení pro globální průmyslový a elektrotechnický průmysl.

Proč zvolit HRB RAST 5 IDC nepřímé konektory PCB Screw-Lock Series

Drop-in kompatibilní s průmyslovým standardem RAST 5, plně přizpůsobený rozměrem, montáží a elektrickým výkonem pro bezproblémovou přímou výměnu.
Struktura integrovaného vnitřního zámku: Účinně odolává otřesům a uklouznutí, ideální pro dlouhodobý provoz venkovních a domácích zařízení.
Screw & Lift Clamp Termination: Realizuje pevné zalisování vodičů a snadné zapojení v místě instalace a zajišťuje trvalou spolehlivost připojení.
Klíčování proti chybnému spojení a uzavřené pouzdro: Vyhněte se chybnému vložení a riziku zkratu a nabízí vynikající ochranu konstrukce.
Globálně uznávaná certifikace: V souladu s běžnými standardy elektrické bezpečnosti pro podporu nasazení na globálním trhu.
Široká úprava rozsahu vodičů: Vhodné pro vodiče 0,14–2,5 mm² (AWG#26-14) , pokrývající připojení napájecího i signálního obvodu.
Kompaktní design rovného pouzdra: Podporuje úhledné lineární vedení a kompaktní uspořádání, čímž šetří celkový prostor pro instalaci zařízení.
