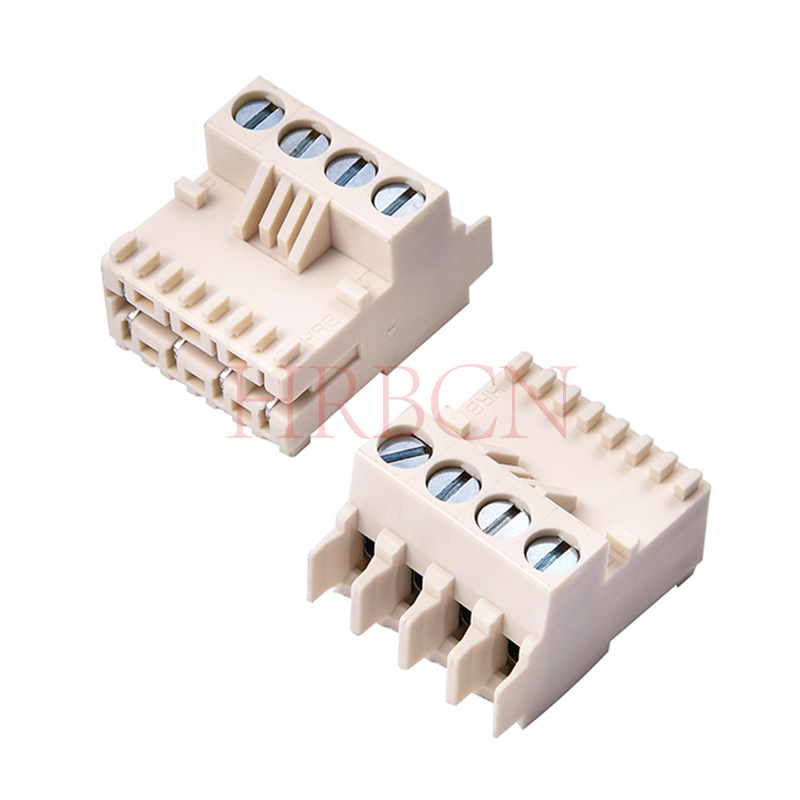

M5035 M5036 M5037 RAST 5 IDC PCB konektor | HRB konektory

M5035-XX-XX-X
M5036-XX-XX-X
M5037-XX-XXX-X
RAST 5 Deska plošných spojů Konektor svorkovnice pro přímé připojení, se šroubovou svorkou, se zvedací svorkou s ochranou proti nesprávnému umístění, s drážkou pro klíče a uzavřenými stranami, postupné umístění bez ztráty rozteče
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M5035-XX-XX-X; M5036-XX-XX-X; M5037-XX-XXX-X

  • HRB

  • 8536909000

Definice P/N

M5035 -X -X -XX -X

   ①       ② ③ ④   ⑤

① :  Sériové číslo položky HRB

② : Počet kolíků: 2-6

③ : Barva

④: Standardní c ztracené/otevřené boční stěny

⑤:  Klíčovací žebra


M5036 -X -X -XX -X

   ①       ② ③ ④  ⑤

① :  Sériové číslo položky HRB

② : Počet kolíků: 2-6

③ : Barva

④: Kratší uzavřené boční stěny

⑤:  Klíčovací žebra


M5037 -X -X -X XX -X

   ①       ② ③   ④   ⑤

① :  Sériové číslo položky HRB

② : Počet kolíků: 2-6

③ : Barva

④: Klíčovací kód

⑤ : Kód zámku

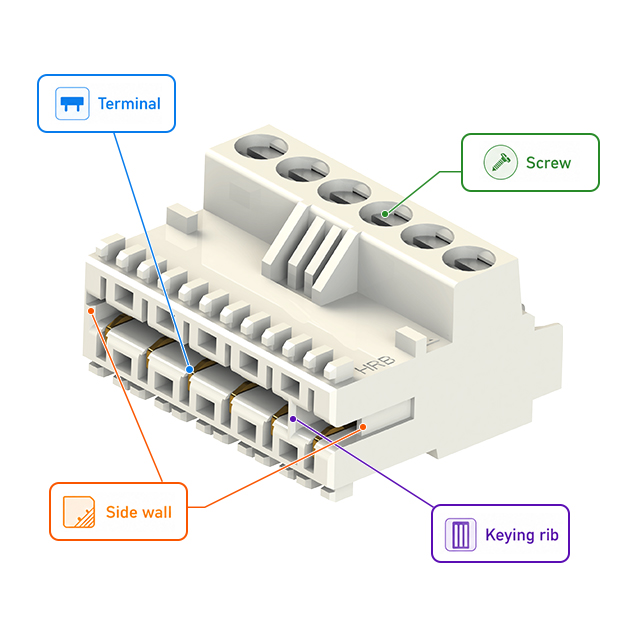

HRB M5035 M5037 RAST 5 IDC konektor



Pokud jde o přímý spojovací konektor PCB IDC řady M5035/ M5036/ M5037  , příklady konfigurací klíčování jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.



Počet kolíků

(2-6 pinů)

HRB P/ N

Příklady klíčování

SPQ (ks)

Velikost kartonu (cm)

Rozteč kontaktu (mm)

2

M5035-2-W-AA-1

M5035-2-W-CD-0

M5035-2-W-CD-1

atd.

2160

33×30×27

5.0

3

M5035-3-W-CA-1

M5035-3-W-CA-2

M5035-3-W-CD-0

atd.

1560

33×30×27

5.0

4

M5035-4-W-CD-3

M5035-4-W-AD-2

M5035-4-W-DA-1

atd.

1200

33×30×27

5.0

5

M5035-5-W-AA-0

M5035-5-W-AD-2

M5035-5-W-AC-3

atd.

960

33×30×27

5.0

6

M5035-6-W-CD-0

M5035-6-W-AC-0

M5035-6-W-AA-4

atd.

720

33×30×27

5.0

Technické parametry

  • Jmenovitý proud: 6A AC, DC

  • Jmenovité napětí: 250V AC, DC

  • Provozní teplota: -40˚C~+120˚C

  • Kontaktní odpor: 10mΩ Max.

  • Izolační odpor: 1000mΩ Min.

  • Odolné napětí: 1500V AC/min

  • Materiál: Pouzdro:Nylon66 UL94V-0;  Koncovka: fosforový bronz, pocínovaný postříbřený nebo selektivně pozlacený; Svorka: mosaz, poniklovaná; Šroub: ocel, pozink.

  • Sekce lanka: 0,14-2,5 mm²: (AWG# 26 až 14)

  • Sekce plného drátu: 0,14-4,0 mm² (AWG# 26 až 12)

  • Délka odizolování: 8±1mm

  • GWT: 750˚C IEC-60335-1

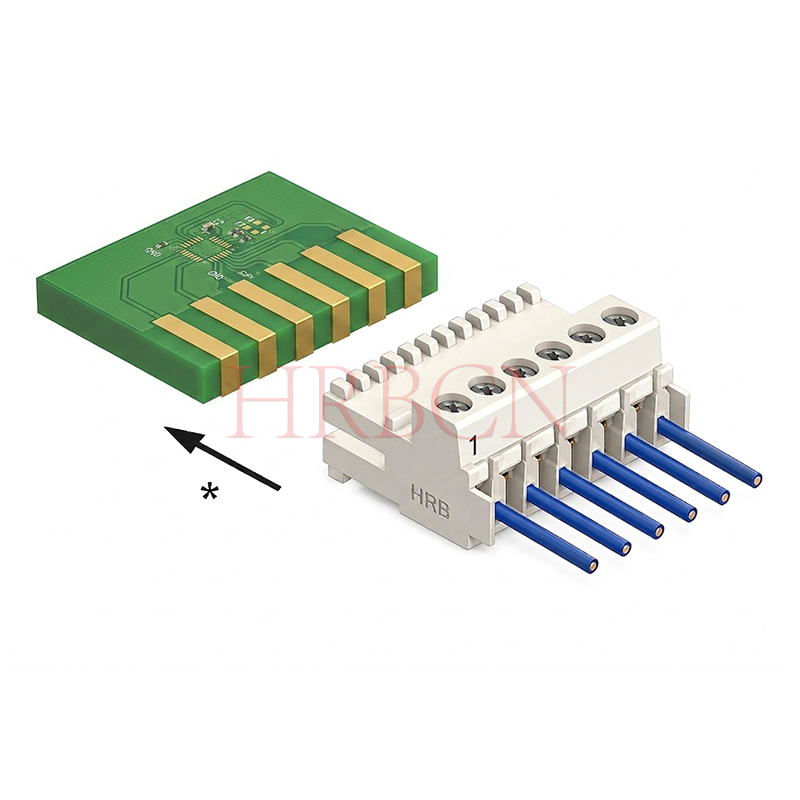

Schéma přímého spojování PCB

Schéma konektoru přímého spojování PCB RAST 5 IDC



⒈O: Jaký je rozdíl mezi M5035, M5036 a M5037?

A:  Všechny 3 řady patří k HRB RAST 5 IDC přímo spojujícím konektorům PCB, sdílejí stejnou rozteč, proudové hodnocení a výkon jádra. Hlavní rozdíly spočívají v mechanické konfiguraci, zejména vnitřní zamykání, klíčovací žebra a designy s uzavřenou stranou, aby vyhovovaly různým požadavkům na rozložení PCB a aplikaci:

Řada HRB P/N
vnitřní zamykáníklíčovací žebroUzavřené stranyFunkce struktury
M5037
ANOŽÁDNÝŽádný
Základní typ: pouze vnitřní zámek, žádná klíčovací žebra, žádné uzavřené strany
M5036ANOK dispoziciDostupné (kratší)Krátká verze s uzavřenou stranou, s možností následného umístění
M5035ANOK dispoziciDostupné (standardní)Standardní verze, dostupná s volitelnými žebry a uzavřenými stranami


⒉O: Jak si mohu vybrat mezi řadami M5035, M5036 a M5037?

Odpověď: Výběr by měl být založen na mechanickém návrhu, uspořádání PCB a funkčních požadavcích:

①Pro obecné aplikace bez potřeby ochrany proti nesouladu a boční ochrany zvolte M5037.

②Pro návrhy vyžadující funkce proti nesouladu a boční ochranu zvolte M5035.

③Pro uspořádání s vysokou hustotou, více jednotek a následnou montáž zvolte M5036.


⒊O: Jaká je dodací lhůta pro tyto RAST 5 IDC přímo spojující PCB konektory?

Odpověď:  Všechny dodací lhůty jsou založeny na standardní výrobě a nezahrnují dobu přepravy.

①Vzorky  (není skladem / na zakázku) : 2-3 týdny.

② Hromadné objednávky (neskladové / zakázkové): 4-6 týdnů (v závislosti na množství objednávky a výrobním plánu).


⒋Q: Jaká je MOQ pro tyto RAST 5 IDC přímo spojující PCB konektory?

A:  Hromadné / neskladové objednávky: 5 000 kusů (dohodou na základě množství a přizpůsobení).



Řada HRB RAST 5 IDC, navržená pro robustní a spolehlivá řešení propojení vodičů s deskou, přímých konektorů PCB jsou vysoce výkonné přímé konektory IDC vybavené robustní strukturou šroubového zámku, uzavřeným bočním designem a žebry proti nesouladu klíče. Tato řada se vyznačuje spolehlivou mechanickou stabilitou, vynikající odolností proti vibracím a mezinárodní bezpečnostní certifikací a poskytuje odolný výkon připojení pro dlouhodobá provozní prostředí.

Řada přizpůsobená pro diverzifikovaná průmyslová a civilní pole přímých konektorů PCB RAST 5 IDC se přizpůsobuje různým aplikačním scénářům se stabilním elektrickým výkonem, vysokou teplotní odolností a spolehlivou strukturou zapojení. Je široce používán v domácích spotřebičích, průmyslové automatizaci, inteligentních řídicích systémech, zařízení HVAC, energetických zařízeních, zařízeních na ochranu životního prostředí a inteligentních elektrických výrobcích.


HRB RAST 5 IDC přímé spojky PCB konektorů Series | Popis aplikace

  • Domácí spotřebiče a chytrá domácnost
Pračky, ledničky, topná zařízení, kuchyňské spotřebiče, ohřívače vody a inteligentní ovládací prvky pro domácnost, zajišťující bezpečné a stabilní připojení elektroinstalace pro každodenní elektrická zařízení.
  • Průmyslová automatizace a řídicí systémy
 Průmyslové ovládací panely, snímací zařízení, akční členy, výkonové řídicí jednotky a automatizovaná výrobní zařízení zajišťující stabilní signálové a výkonové připojení za složitých pracovních podmínek.
  • HVAC a automatizace budov
Klimatizační systémy, topná ventilační zařízení, inteligentní řídicí jednotky budov a zařízení pro kontrolu prostředí, přizpůsobující se požadavkům dlouhodobého nepřetržitého provozu.
  • Energetická a energetická zařízení
Nízkonapěťové rozvodné jednotky, napájecí zařízení, pomocné komponenty pro skladování energie a průmyslová energetická zařízení, realizující bezpečné a pevné zapojení elektroinstalace.
  • Komerční a specializované vybavení

Inteligentní přístroje, elektromechanická zařízení, zařízení na ochranu životního prostředí a venkovní elektrické jednotky se silnou přizpůsobivostí změnám teploty a mechanickým vibracím.


S optimalizovaným konstrukčním designem, standardizovanou výrobou a spolehlivými standardy kvality poskytuje řada přímých konektorů PCB HRB RAST 5 IDC cenově efektivní a vysoce kvalitní řešení připojení pro globální průmyslový a elektrotechnický průmysl.


Proč si vybrat HRB RAST 5 IDC přímé konektory PCB Screw-Lock Series

  1. Drop-in kompatibilní se standardem RAST 5, odpovídající tvar, přizpůsobení a funkce pro bezproblémovou výměnu designu.

  2. Design Secure Screw-Lock: Zabraňuje uvolnění při vibracích; ideální pro aplikace s vysokou odolností.

  3. IDC + Screw Hybrid: Kombinuje rychlé zakončení IDC s robustním šroubovým upevněním pro maximální stabilitu připojení.

  4. Klíčování a uzavřené strany: Zajišťuje správné spojení, zabraňuje zkratům a zvyšuje mechanickou ochranu.

  5. Certifikace VDE: Splňuje globální bezpečnostní normy pro evropské a severoamerické trhy.

  6. Široká kompatibilita vodičů: Podporuje vodiče 0,14–4,0 mm² (AWG 26–12) pro flexibilní napájení a směrování signálu.

  7. Postupné umístění: Umožňuje hustou montáž PCB bez ztráty rozteče, optimalizuje prostor na desce.




Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  VDE

UL Hodnocení hořlavosti: UL 94V-0








  1. Technologie připojení IDC poskytuje vynikající elektrický výkon a stabilní spolehlivost kabeláže. Propichovací struktura automaticky odstraňuje povrchové oxidy z vodičů a svorek během montáže, čímž zajišťuje těsný vodivý kontakt a dlouhodobou životnost.

  2. Přijetí jednobarevného designu kabeláže pro hromadnou výrobu efektivně snižuje zásoby materiálu a zjednodušuje správu kabeláže. Zefektivňuje výrobu kabelových svazků, zabraňuje záměně kabeláže a chybám signálu a výrazně snižuje chyby při montáži během výroby.

  3. Tato řada konektorů, optimalizovaná pro moderní výrobní procesy, podporuje efektivní montáž hotových a polotovarů kabelových svazků. Integrovaný spolehlivý a strukturální design snižuje závislost na kvalifikované obsluze, umožňuje flexibilní montáž a snižuje celkové výrobní náklady.

  4. Všechny vnitřní konstrukční součásti jsou uzavřeny v izolovaném krytu a poskytují účinnou ochranu proti vnějším nárazům a stlačení. Tato robustní konstrukce zajišťuje stabilní výkon při přepravě na dlouhé vzdálenosti a v náročných provozních prostředích.
