M5041 M5042 RAST 5 Záhlaví záložky | Šroubový terminál s volitelnou západkou

Sdílet s:

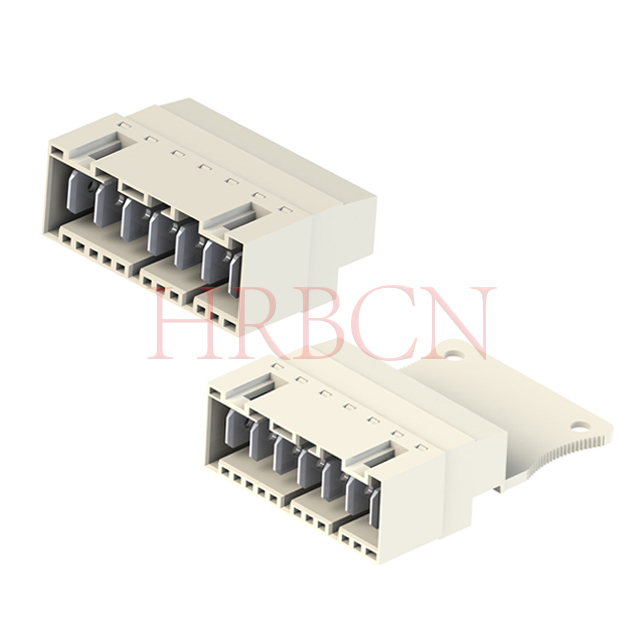

M5041 M5042 RAST 5 Záhlaví záložky | Šroubový terminál s volitelnou západkou

M5041-XX-XXX-X

M5042-XX-XXX-X

RAST 5 Záhlaví desky plošných spojů, se šroubovou svorkou, se zvedací svorkou s ochranou proti nesprávnému umístění, s testovacími otvory, kabel proti zámku, se západkou rukojeti nebo bez ní.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M5041-XX-XXX-X; M5042-XX-XXX-X
Značka:
HRB
Kód:
8536909000

Definice P/N

M5041 -X -X -X XX -X

① ② ③ ④ ⑤

① : Sériové číslo položky HRB

② : Počet kolíků: 2-7

③ : Barva

④: Klíčovací kód

⑤ : Kód zámku

M5042 -X -X -X XX -X

① ② ③ ④ ⑤

① : Sériové číslo položky HRB

② : Počet kolíků: 2-7

③ : Barva

④: Klíčovací kód

⑤ : Kód zámku

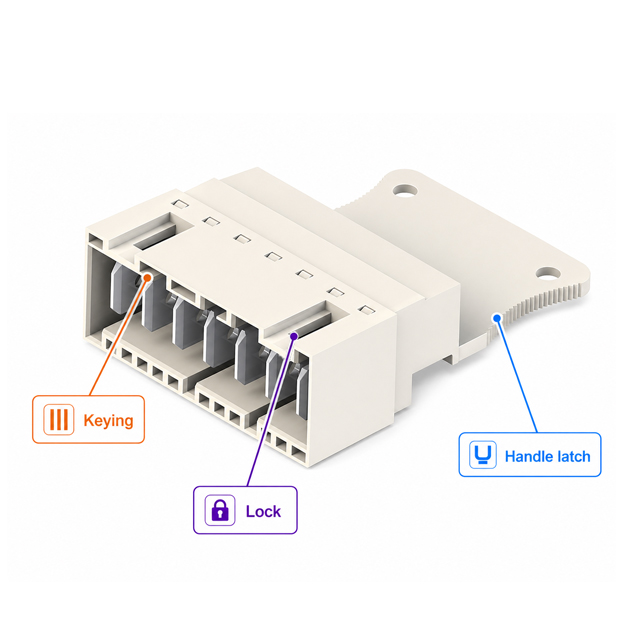

M5042

Pokud jde o kartu záhlaví řady M5041 a M5042 se šroubovým terminálem, příklady konfigurací klíčování jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.

Počet kolíků (2-7 pinů)	HRB P/ N Příklady klíčování	SPQ (ks)	Velikost kartonu (cm)	Rozteč kontaktu (mm)
2	M5041-2-W-042-A0 M5041-2-W-001-A0 M5041-2-W-002-A1 atd.	1800	33×30×27	5.0
3	M5041-3-W-000-A0 M5041-3-W-064-A0 M5041-3-W-083-A0 atd.	1200	33×30×27	5.0
4	M5041-4-W-019-A0 M5041-4-W-029-A1 M5041-4-W-018-A1 atd.	960	33×30×27	5.0
5	M5041-5-W-003-A0 M5041-5-W-007-B0 M5041-5-W-011-B0 atd.	720	33×30×27	5.0
6	M5041-6-W-000-B0 M5041-6-W-006-A0 M5041-6-W-007-B0 atd.	480	33×30×27	5.0
7	M5041-7-W-000-A4 M5041-7-W-000-B2 M5041-7-W-005-B3 atd.	360	33×30×27	5.0

Technické parametry

Jmenovitý proud: 10A AC, DC MAX.
Jmenovité napětí: 250V AC, DC
Teplotní rozsah: -40℃ až +120℃
Kontaktní odpor: 10MΩ Max.
Izolační odpor: 1000MΩMin.
Odolné napětí: 1500V AC/min
Materiál: Pouzdro: Nylon66 UL94V-0
Koncovka: mosaz, pocínováno
Svorka: mosaz, poniklovaná
Šroub: ocel, pozink
Velikost drátu: Sekce lanka: 0,14-2,5 mm² (AWG#26-14)
Sekce plného drátu: 0,14-4,0 mm² (AWG#26-12)
Délka odizolování: 8±1mm
GWT: 750℃ IEC-60335-1

Specifikace kabelu

Lanka: 0,14–2,5 mm² (AWG #26–14)

Plný drát: 0,14–4,0 mm² (AWG #26–12)

Délka drátěného pásu

Odizolujte drát na 8±1 mm pro správnou hloubku vložení.

Příliš dlouhé odizolování způsobuje obnažené vodiče, zatímco nedostatečné odizolování vede k zaseknutí izolace a špatnému výkonu zakončení.

délka drátěného pásu

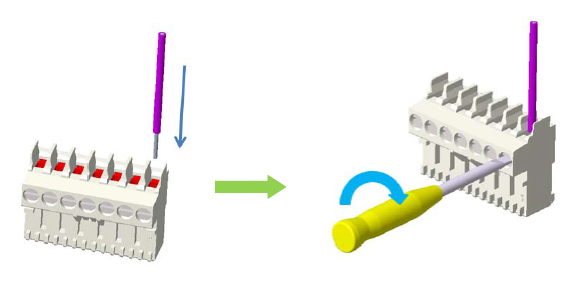

Postup montáže kabelového svazku

K otevření šroubovací svorky použijte vhodný šroubovák. Zasuňte odizolovaný vodič úplně do svorky, dokud izolace nebude v jedné rovině s otvorem krytu. Šroub bezpečně utáhněte rukou.

Po instalaci jemně zatáhněte za drát, abyste se ujistili, že je pevně usazen, a zkontrolujte, zda nejsou mimo svorkovnici odkryty žádné bludné prameny.

Doporučený utahovací moment na šroub: 0,5 N·m

postup montáže kabelového svazku

Jediným nástrojem potřebným k upevnění vodičů k těmto konektorům je plochý šroubovák.

Podívejte se prosím na níže uvedený obrázek instalace .

šroubovák

Schéma párování záhlaví karet RAST 5

Připojení drátu k drátu:

Řada M5038

Řada M5039/M5040

M5038 & M5042 drát k drátu

⒈O: Jaký je rozdíl mezi M5041 a M5042?

Odpověď: Oba produkty patří do rodiny hlavičky šroubových svorek HRB RAST 5, sdílejí stejnou rozteč 5,0 mm, elektrické parametry a specifikace výkonu jádra. Jediný rozdíl mezi nimi spočívá v mechanické konfiguraci: jedna je vybavena západkou pomocné rukojeti pro snazší zapojování/odpojování, zatímco druhá má standardní uzamykací strukturu, aby vyhovovala různým požadavkům na montáž a údržbu.

Řada HRB P/N	kabelový výstup	klíčování	Testovací otvor	Západka rukojeti
M5041	Úhlové (90°), naproti zámku	ANO (proti chybné zástrčce)	ANO	ANO
M5042	Úhlové (90°), naproti zámku	ANO (proti chybné zástrčce)	ANO	ŽÁDNÝ

⒉O: Jak si mohu vybrat mezi řadami M5041 a M5042 ?

Odpověď: Jediným klíčovým rozdílem mezi těmito dvěma variantami je konstrukce západky pomocné rukojeti, která je přizpůsobena různým scénářům montáže a údržby:

①Zvolte řadu M5041, variantu se západkou rukojeti, pokud vaše aplikace vyžaduje častou demontáž, údržbu nebo instalaci ve stísněných prostorách, kde je ruční síla omezena. Západka poskytuje pákový efekt pro snadné zapojování/odpojování, snižuje namáhání desky plošných spojů a konektorů a urychluje servisní práce na místě.

②Zvolte řadu M5042, standardní variantu bez západky rukojeti, pokud má vaše aplikace pevnou, jednorázovou instalaci s omezeným prostorem kolem konektoru nebo pokud návrh vyžaduje kompaktní nízkoprofilovou hlavičku bez dalších mechanických součástí. Poskytuje stejný elektrický výkon jádra a spolehlivost zamykání v jednodušším provedení.

Obě varianty sdílejí identickou rozteč 5,0 mm, zakončení svorek se šroubovým zdvihem, testovací otvory, klíčování proti nesouladu a bezpečnostní certifikace, což zajišťuje konzistentní výkon napříč domácími spotřebiči, HVAC a průmyslovými řídicími aplikacemi.

⒊Q: K čemu slouží testovací otvory na tomto konektoru?

Odpověď: Testovací otvory umožňují přímý přístup ke kontaktům vodičů pro rychlou kontrolu napětí a kontinuity bez odpojování konektoru, což zjednodušuje údržbu na místě a odstraňování problémů.

⒋O: Jak si mohu vybrat mezi verzí se západkou a bez západky?

Odpověď: Vyberte si verzi se západkou pro snadnější zapojování/odpojování ve stísněných prostorách nebo pro častou údržbu. Vyberte verzi bez zámku pro kompaktní scénáře jednorázové instalace. Obě verze sdílejí stejný elektrický výkon jádra.

⒌O: Jaká je dodací lhůta pro tyto hlavice se šroubovými svorkami RAST 5?

Odpověď: Všechny dodací lhůty jsou založeny na standardní výrobě a nezahrnují dobu přepravy.

①Vzorky (není skladem / na zakázku): 2-3 týdny.

②Hromadné objednávky (neskladové / zakázkové): 4-6 týdnů (v závislosti na množství objednávky a výrobním plánu).

⒍Otázka: Jaká je MOQ pro tyto hlavice se šroubovými svorkami RAST 5?

A: Hromadné / neskladové objednávky: 5 000 kusů (dohodou na základě množství a přizpůsobení).

Tato vysoce výkonná řada hlavičkových lišt RAST 5, navržená pro odolná řešení propojení vodičů a vodičů, se vyznačuje robustním šroubovým zakončením s konstrukcí zvedací svorky, vestavěnými žebry pro ochranu proti nesprávnému umístění a vyhrazenou konfigurací testovacích otvorů. Díky vysoce kvalitnímu ohnivzdornému pouzdru a pocínovaným kontaktům poskytuje konektor vynikající strukturální tuhost, silnou odolnost proti vibracím a plnou globální bezpečnostní certifikaci, přičemž udržuje stabilní a dlouhodobý výkon připojení ve složitých provozních prostředích.

Tato lišta RAST 5, přizpůsobená pro kompaktní uspořádání zařízení a pohodlnou údržbu v terénu, má standardizovanou rozteč 5,0 mm a kabelový výstup naproti mechanismu zámku. Spolehlivá elektrická izolace a vysoká teplotní odolnost splňují různé instalační potřeby, zatímco design klíče proti chybnému zasunutí zajišťuje bezchybnou montáž. Široce se používá v domácích spotřebičích, systémech HVAC, průmyslové automatizaci, inteligentním řízení a obecných elektrických zařízeních pro stabilní připojení elektroinstalace.

HRB RAST 5 šroubová svorkovnice řada záhlaví | Popis aplikace

Domácí spotřebiče a chytrá domácnost

Pračky, ledničky, topná zařízení, kuchyňské spotřebiče, ohřívače vody a inteligentní ovládací prvky pro domácnost, zajišťující bezpečné a stabilní připojení elektroinstalace pro každodenní elektrická zařízení.

Průmyslová automatizace a řídicí systémy

Průmyslové ovládací panely, snímací zařízení, akční členy, výkonové řídicí jednotky a automatizovaná výrobní zařízení zajišťující stabilní signálové a výkonové připojení za složitých pracovních podmínek.

HVAC a automatizace budov

Klimatizační systémy, topná ventilační zařízení, inteligentní řídicí jednotky budov a zařízení pro kontrolu prostředí, přizpůsobující se požadavkům dlouhodobého nepřetržitého provozu.

Energetická a energetická zařízení

Nízkonapěťové rozvodné jednotky, napájecí zařízení, pomocné komponenty pro skladování energie a průmyslová energetická zařízení, realizující bezpečné a pevné zapojení elektroinstalace.

Komerční a specializované vybavení

Inteligentní přístroje, elektromechanická zařízení, zařízení na ochranu životního prostředí a venkovní elektrické jednotky se silnou přizpůsobivostí změnám teploty a mechanickým vibracím.

S optimalizovaným konstrukčním designem, standardizovanou výrobou a spolehlivými standardy kvality poskytuje řada HRB RAST 5 hlavičky šroubových svorek cenově efektivní a vysoce kvalitní řešení připojení pro globální průmyslový a elektrotechnický průmysl.

Proč si vybrat HRB RAST 5 řady se šroubovými svorkami

Drop-in kompatibilní s průmyslovým standardem RAST 5, plně přizpůsobený rozměrem, montáží a elektrickým výkonem pro bezproblémovou přímou výměnu.
Integrovaný zamykací mechanismus: Účinně odolává otřesům a uklouznutí, ideální pro dlouhodobý provoz venkovních a domácích zařízení.
Screw & Lift Clamp Termination: Realizuje pevné upnutí vodiče a snadné zapojení v terénu, čímž zajišťuje trvalou spolehlivost připojení.
Anti-neshodující klíčování a ochranná žebra: Zabraňuje chybnému vložení a riziku zkratu a nabízí vynikající bezpečnost montáže.
Design vyhrazeného testovacího otvoru: Usnadňuje detekci obvodu na místě, údržbu a odstraňování problémů pro bezpečnější provoz.
Kabelový výstup naproti zámku: Optimalizuje ergonomii instalace a podporuje kompaktní uspořádání zařízení.
Vysoce kvalitní pouzdro zpomalující hoření a pocínované kontakty: Zajišťuje vynikající tepelnou odolnost, odolnost proti vibracím a dlouhodobý elektrický výkon.
Globálně uznávaná certifikace: V souladu s běžnými standardy elektrické bezpečnosti pro podporu nasazení na globálním trhu.
Široká úprava rozsahu vodičů: Vhodné pro vodiče 0,14–2,5 mm² (AWG#26-14), pokrývající připojení napájecího i signálního obvodu.
Možnosti duální konstrukce se západkou rukojeti nebo bez ní splňují různé požadavky na montáž a údržbu.
