Vysvětlení terminologie konektorů: Wire-to-Wire, IDC, RAST, Board-to-Board a další

V elektronice vidíte mnoho typů konektorů. Pokud navrhujete, kupujete nebo opravujete zařízení, je důležité znát slova konektorů. Slova jako wire-to-wire, IDC, RAST a board-to-board mohou být matoucí. Tato slova mohou ztěžovat výběr konektoru. Pokud víte, co znamenají, můžete si vybrat ten správný konektor pro svou práci. HRB&HRBCN Connector poskytuje reálné příklady a typy produktů. Zde jsou některé běžné konektory :

Klíčové věci

• Znalost typů konektorů, jako je wire-to-wire a IDC, vám pomůže vybrat ten nejlepší pro váš projekt. Konektory Wire-to-Wire umožňují snadné připojení kabelů, aniž byste potřebovali obvodovou desku. Díky tomu je oprava a změna věcí jednoduchá. Konektory IDC vám pomohou pracovat rychleji, protože nemusíte odizolovat vodiče. Díky tomu je instalace rychlejší. Konektory RAST vám pomohou vyhnout se chybám v zapojení a usnadní montáž. Mají standardní rozteč a západky. Výběr správného konektoru udrží vaše zařízení v bezpečí a spolehlivosti.

Přehled konektorů Wire-to-Wire

Co je to konektor Wire-to-Wire?

Konektor drátu k drátu spojuje dva nebo více drátů. K jeho použití nepotřebujete obvodovou desku. Lidé používají tyto konektory k upevnění, prodloužení nebo odbočení kabelů. Konektor drží vodiče pohromadě. Umožňuje elektřinu bezpečně přecházet z jednoho drátu na druhý. Konektory drát-vodič mají mnoho tvarů a velikostí. Všechny pomáhají drátům připojit se bezpečným způsobem.

Klíčové funkce a aplikace

Konektory Wire-to-Wire jsou flexibilní a snadno se používají. Většina typů nepotřebuje speciální nástroje. Kabely můžete rychle připojit nebo odpojit. To je užitečné při opravách nebo změnách. Materiál konektoru ovlivňuje, jak dobře funguje. Zde je tabulka, která ukazuje běžné materiály a co dělají:

• Fosforový bronz je dobrý pro připojení signálu. Stojí to méně a funguje to dobře.

• Mosaz je levná a dobře vede elektřinu. Nedá se snadno ohnout, takže není dobré pro dráty, které často připojujete.

• Berylliová měď funguje nejlépe pro náročné práce. Stojí to víc.

Konektory drát-vodič se používají na mnoha místech. Zde je tabulka, která ukazuje, kde je můžete vidět:

Tyto konektory používáte v autech pro senzory a světla. V továrnách propojují stroje a ovládací panely. V elektronice se vejdou do zařízení, kde je malý prostor a záleží na výkonu. Konektory Wire-to-Wire usnadňují větvení nebo připojování kabelů.

Pro a proti

Konektory Wire-to-Wire mají mnoho dobrých vlastností. Můžete rozvětvit kabely nebo připojit dráty daleko od sebe. Po kabelu můžete přidat další místa připojení. To pomáhá při složitých pracích s kabeláží.

Konektor ale musíte dobře zajistit. Pokud tak neučiníte, může se uvolnit. Tyto konektory nejsou odolné proti tahání nebo otřesům. Zde je tabulka, která porovnává konektory drát-vodič s konektory drát-deska:

Tip: Před výběrem konektoru vždy zkontrolujte kabel a místo, kde jej používáte. Správný konektor udržuje váš systém v bezpečí.

Pokud potřebujete připojit kabely přímo, vyberte si konektor typu wire-to-wire. Hodí se na místa, kde potřebujete snadno vyměnit nebo přesunout dráty. Tyto konektory vidíte v autech, strojích a domácí elektronice. Pokud zvolíte správný konektor, váš kabelový systém bude dobře fungovat a vydrží déle.

IDC konektory a technologie

Co je konektor IDC?

Když pracujete s konektory, můžete slyšet kontakt s posunutím izolace . Konektor IDC umožňuje spojovat vodiče bez odstranění izolace. Konektor má ostré čepele, které proříznou kryt vodiče. To vytváří přímé spojení, které blokuje vzduch a vodu. Spoj je pevný a zadržuje vlhkost. Konektory IDC vám pomohou dokončit úlohy rychleji a dělat méně chyb.

Jak konektory IDC fungují

Chcete-li použít konektor IDC, vložte vodič do slotu. Čepele tlačí dolů a prořezávají izolaci. Vznikne tak za studena svařovaný spoj. Nemusíte odizolovat drát ani používat pájku. Proces je rychlý a snadný. Pomocí modulárních systémů idc můžete připojit mnoho vodičů najednou.

• Konektory IDC používají ostré čepele k řezání izolace vodičů a vytváření kontaktu.

• Krimpovací konektory vyžadují odizolování vodičů a připojení každého z nich.

• Pájecí konektory vyžadují roztavení pájky, což zabere více času.

Konektory IDC vám pomohou pracovat rychleji a ušetřit peníze za práci. V jednom kroku můžete připojit mnoho vodičů. Pájení a krimpování trvá déle a vyžaduje více práce.

Tip: Konektory IDC vyberte, pokud chcete rychlé a silné připojení pro velké množství vodičů.

Vlastnosti konektoru HRB&HRBCN IDC

HRB&HRBCN vyrábí konektory IDC se speciálními vlastnostmi. Vydrží dlouho a zvládnou i náročná místa. Konektory fungují na více než 100 použití . Můžete je použít tam, kde je voda, prach, teplo nebo chemikálie. Konektory HRB&HRBCN mají mnoho certifikátů bezpečnosti a kvality. Získáte také dobré ceny a snadné objednávání.

Pro náročné práce můžete počítat s konektory HRB&HRBCN. Dobře fungují v autech, továrnách a nemocnicích. Za své peníze získáte dobré výsledky a hodnotu.

Aplikace konektorů IDC

Konektory IDC jsou v mnoha elektronických zařízeních a systémech. Hodí se do malých prostor a poskytují pevné spojení. Používáte je v automobilových informačních a zábavních systémech k propojení obrazovek, ovládacích prvků a audia. Továrny používají konektory IDC pro stroje, senzory a řídicí jednotky. Nemocnice je využívají k připojení senzorů a obrazovek pro péči o pacienty. Telefony a tablety používají konektory IDC, protože jsou malé a spolehlivé.

Konektory IDC vidíte v mnoha rastových aplikacích. Používáte je v modulárních systémech idc pro rychlé a snadné připojení vodičů. Konektory IDC vám pomohou vytvořit pevná a trvalá spojení v automobilech, továrnách, nemocnicích a elektronice. Získáte dobrý výkon a dlouhou životnost.

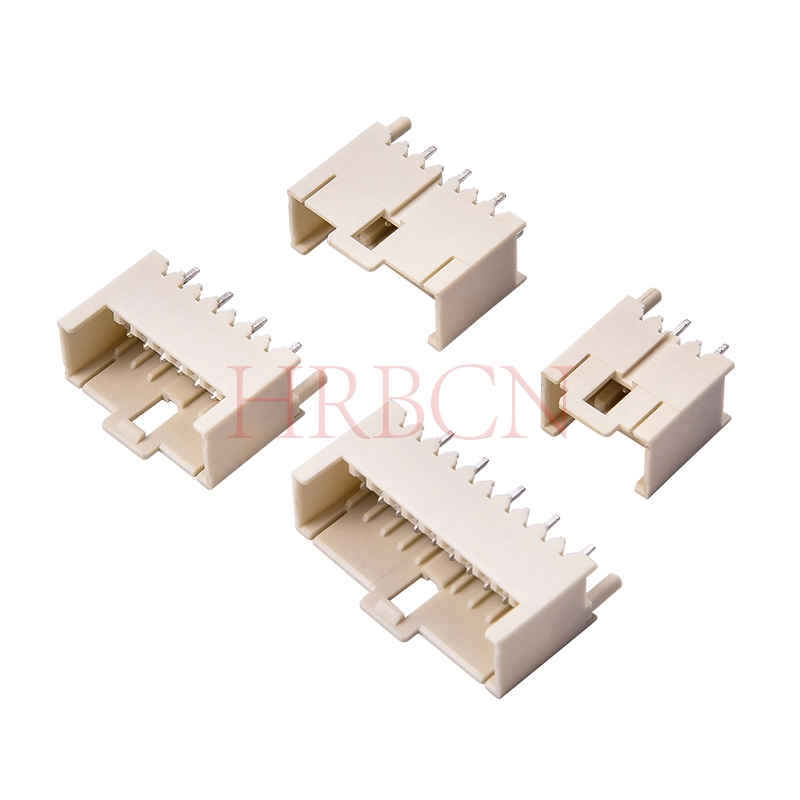

Vysvětlení systému konektorů RAST

Co je konektor RAST?

Při práci s dráty můžete vidět slovo rast. RAST znamená 'Grid Connection Plug Technology.' Toto je německy pro technologii síťového připojení. Systém rastrových konektorů využívá nastavené mezery mezi kontakty. Nejběžnější typy jsou rast 2,5 a rast 5. Tato čísla ukazují, kolik milimetrů je mezi jednotlivými kontakty. Pomocí rastrových konektorů vytvoříte kabelové svazky rychle a bez chyb. Systém rastrových konektorů vám pomůže nezaneřádit se při montáži. Dělá to pomocí klíčování a polarizace.

Je důležité znát rozdíl mezi rastem, rastrovými konektory a systémem rastrových konektorů . Rast je pravidlem pro mezery. Konektory Rast jsou skutečné díly, které používáte. Systém rastrových konektorů zahrnuje konektory, rozestupy a způsob, jakým je spojujete. Konektor HRB&HRBCN má mnoho konektorů rast 2,5 a rast 5 pro různé úlohy.

Vlastnosti systému konektoru RAST

Systém rastrových konektorů vám poskytuje spoustu dobrých věcí. Ve svých postrojích můžete použít méně různých dílů. Klíčování a polarizaci můžete změnit podle svých potřeb. To vám pomůže udržet méně zásob a zabrání chybám. Díky západkovému systému konektory lépe drží na svém místě. Ušetříte také peníze za práci, protože rastrové konektory fungují se stroji.

Konektory rast 5 najdete na mnoha místech, protože splňují přísná bezpečnostní a kvalitativní pravidla. Tato pravidla zahrnují VDE, UL 1977, IEC 61984 a ISO 9001:2015 . Rast konektory od HRB&HRBCN Connector také splňují pravidla RoHS a CE Marking.

Aplikace konektorů RAST

V mnoha věcech používáte rastrové konektory. Domácí spotřebiče jako mrazničky, mikrovlnky a pračky používají konektory rast 5 a rast 2,5 pro bezpečné a rychlé zapojení. Automobily používají systém rastrových konektorů pro relé, senzory a spínače. Továrny používají rastrové konektory pro připojení desek plošných spojů s ovladači motoru a spínači.

• Domácí spotřebiče

• Automobilový průmysl

• Technologie vytápění

• Průmyslové aplikace

Konektory Rast byly poprvé použity v domácích spotřebičích, aby zabránily chybám v zapojení. Nyní vidíte konektory rast 5 a rast 2,5 v automobilech, továrnách a topných systémech. Systém rastrových konektorů vám poskytuje bezpečné, pevné a dobré spojení, které splňuje všechna pravidla, která potřebujete.

Konektory Board-to-Board

Typy konektorů deska-deska

Ke spojení dvou desek plošných spojů Tyto konektory pomáhají vytvářet malá a výkonná zařízení. Existuje mnoho druhů. Každý typ má svůj vlastní tvar a práci. se používají konektory deska-deska . Níže uvedená tabulka ukazuje hlavní typy, které můžete vidět:

Aplikace a výhody

Konektory board-to-board najdete v mnoha nových zařízeních. Tyto konektory jsou důležité v automobilové elektronice. Najdete je v řídicích jednotkách, zábavních systémech a senzorových modulech. Jsou také v chytrých telefonech, nositelných zařízeních, náhlavních soupravách AR/VR, noteboocích a herních zařízeních. Nositelná zařízení potřebují konektory, které jsou tenké a mají malé mezery mezi kolíky. Náhlavní soupravy AR/VR používají tyto konektory pro rychlá data v úzkých místech. Notebooky a tablety je používají k propojení částí dohromady.

Z konektorů mezi deskami získáte mnoho dobrých věcí:

• Ušetříte místo. Tyto konektory umožňují skládat desky a přidávat další funkce na malé ploše.

• Získáte lepší kvalitu signálu. Konstrukce pomáhá zastavit ztrátu napájení, ozvěny a směšování signálu.

• Získáte silnou podporu. Konektory drží desky pohromadě i v autech nebo továrnách.

Konektory board-to-board mají malé mezery mezi kolíky, spoustu kontaktů a nízkou výšku stohování. Můžete je použít, když nemáte moc místa. Zvládnou i vysoký výkon, který je potřeba v automobilech a továrnách. Můžete se spolehnout, že tyto konektory pošlou energii a data tam, kde je potřebujete.

Tip: Vyberte si ten správný konektor deska-deska pro svůj projekt auta, abyste získali co nejlepší prostor, rychlost a sílu.

Další běžné konektory

Konektory Wire-to-Board od HRB&HRBCN

Někdy je potřeba připojit vodiče k desce s plošnými spoji. Konektory HRB&HRBCN wire-to-board vám poskytují silné a stabilní spojení. Tyto konektory pomáhají vodičům a deskám zůstat připojené v mnoha zařízeních. Zde jsou jejich hlavní vlastnosti v tabulce:

S těmito konektory můžete počítat pro auta, továrny a domácí elektroniku. HRB&HRBCN se odesílá rychle a dodržuje přísná bezpečnostní pravidla.

Kruhové konektory

Kruhové konektory jsou snadno rozpoznatelné, protože jsou kulaté a pevné. Využijete je, když potřebujete něco těžkého. Tyto konektory fungují dobře tam, kde prach, voda nebo otřesy mohou způsobit potíže. Můžete je vidět na mnoha místech:

• Dopravní systémy

• Průmyslové ovládací panely

• Letecké vybavení

• Lékařské zobrazovací zařízení

• Výroba automobilů

• Průmyslová robotika

• Výroba polovodičů

• Zpracování potravin a nápojů

Můžete věřit kruhovým konektorům pro venkovní zařízení, lékařské nástroje a tovární roboty. Udržují vaše připojení v bezpečí a stabilní i na tvrdých místech.

Modulární konektory

Modulární konektory vám umožňují vytvářet systémy, které se mohou měnit. Můžete přidávat nebo odebírat části, jak váš projekt roste. Tyto konektory usnadňují upevnění a upgrade. Jeden obdélníkový konektor pojme mnoho vodičů. To šetří místo a znamená, že potřebujete méně konektorů.

• Modulární konektory vám pomohou navrhnout flexibilní systémy.

• Věci můžete rychle opravit nebo upgradovat.

• Obdélníkové konektory šetří místo a udržují ve věcech pořádek.

V síťových a telefonních zařízeních často vidíte modulární konektory. Pomáhají vám spravovat kabely a udržovat vaše systémy v dobrém provozu.

Výběr správného konektoru

Klíčové faktory výběru

Když vybíráte konektor pro váš kabelový svazek , musíte myslet na některé důležité věci. Správný konektor udržuje váš postroj v bezpečí a dobře funguje i na tvrdých místech, jako jsou auta.

• Ujistěte se, že je konektor silný. Váš postroj se může otřást, zatáhnout nebo ohnout. Pevný konektor se neuvolní ani nezlomí.

• Zkontrolujte, zda má dobré těsnění. Vysoké krytí IP, jako je IP67 nebo IP68, chrání před vodou, prachem a chemikáliemi.

• Konektor by měl zvládnout horké a nízké teploty a tvrdé nárazy. To je velmi důležité pro auta a tovární postroje.

• Zkontrolujte, zda konektor odlehčuje tah. To zabrání zranění kabelu v místě, kde se setkává s konektorem.

• Vyberte konektor, který funguje dobře, i když jej mnohokrát použijete.

• Vždy se ujistěte, že konektor odpovídá designu vašeho kabelového svazku. Pokud odpovídá vašemu systému, můžete jej snadno sestavit a udělat méně chyb.

Tip: Pokud stavíte hodně postrojů, použijte konektory, které se hodí k vašemu nářadí a kabelům. To vám pomůže ušetřit peníze a čas.

Řešení konektorů HRB&HRBCN

Můžete důvěřovat konektorům HRB&HRBCN pro vaše práce v oblasti kabelových svazků. Mají mnoho produktů, jako jsou plně zakryté rychlospojky, konektory IDC a RAST. Pracují v autech, továrnách a domácích strojích.

Konektory HRB&HRBCN procházejí náročnými testy bezpečnosti a kvality. Získáte konektory, které splňují pravidla UL, VDE a TS16949. To znamená, že váš postroj bude dobře fungovat při těžkých pracích. Konstrukce umožňuje rychlé, bezpečné a snadné připojení vodičů. Můžete si vybrat samčí nebo samičí konektory, aby vyhovovaly vašemu postroji. Tyto konektory fungují v autech, továrnách a domácích strojích. S každým sestaveným postrojem získáte dobré výsledky a dlouhotrvající kvalitu.

Poznámka: HRB&HRBCN dbá na kvalitu, rychlé dodání a flexibilní dodávky. Těmto konektorům můžete důvěřovat, že udrží váš postroj bezpečný a pevný.

Můžete si všimnout velkých rozdílů mezi konektory kabel-kabel a kabel-deska. Níže uvedená tabulka ukazuje, jak se jednotlivé typy používají pro různé úlohy:

Konektory kabel-kabel jsou skvělé pro upevnění vodičů a manipulaci se spoustou energie. Konektory kabel-deska jsou lepší pro malé prostory a stabilní napětí. Vždy zkontrolujte jmenovité napětí a proud, abyste zůstali v bezpečí. Znalost spojovacích slov vám pomůže vybrat to správné a vyhnout se problémům. Díky konektorům HRB&HRBCN budou vaše projekty fungovat lépe. Pokud potřebujete další pomoc, přečtěte si průvodce nebo se zeptejte odborníka.

• Konektory kabel-kabel: 4

• Konektory kabel-deska: 6

FAQ

Jaký je rozdíl mezi konektory wire-to-wire a wire-to-board?

Konektory Wire-to-Wire spojují dva kabely dohromady. Konektory drát-deska spojují kabel s deskou s plošnými spoji. Konektory typu wire-to-wire použijete, když potřebujete flexibilní kabeláž. Pro stabilní připojení uvnitř zařízení používáte konektory typu wire-to-board.

Jak konektory IDC šetří čas při instalaci?

Konektory IDC vám umožňují připojit vodiče bez odstranění izolace. Zatlačíte drát do konektoru. Ostré čepele se okamžitě dotknou drátu. To dělá méně chyb a pomáhá vám to rychleji dokončit.

Jsou konektory HRB&HRBCN certifikovány pro bezpečnost?

Ano. Konektory HRB&HRBCN splňují testy ISO 9001, UL/cUL, TS16949, VDE a TUV. Získáte bezpečné produkty, které splňují přísná pravidla pro automobily, továrny a domácnosti.

Kde lze použít konektory RAST?

Konektory RAST používáte v domácích spotřebičích, autech a továrních strojích. Tyto konektory vám pomohou rychle postavit kabelové svazky. Přestanou ucpávat chyby a dobře fungují se stroji.

Jak si vybrat správný konektor pro svůj projekt?

Přemýšlejte o tom, co váš projekt potřebuje. Zkontrolujte, zda je konektor pevný, utěsněný a pasuje do vašeho systému. Podívejte se na jmenovité hodnoty napětí a proudu. HRB&HRBCN má mnoho bezpečných možností. Můžete požádat jejich tým o pomoc.
