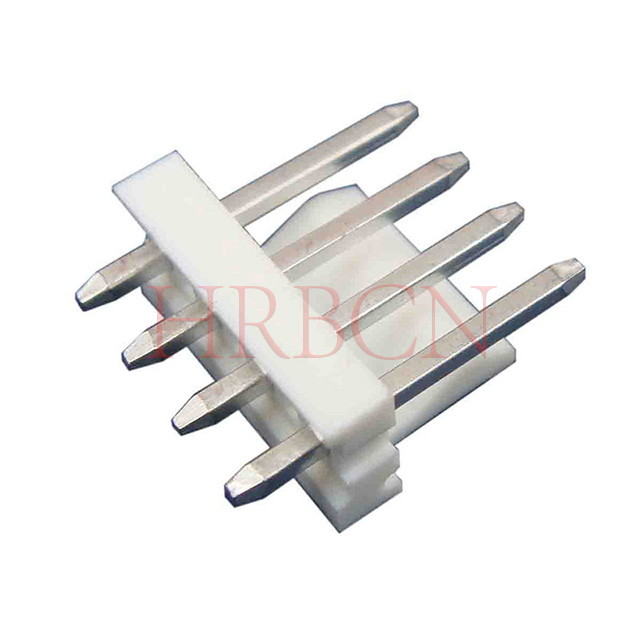

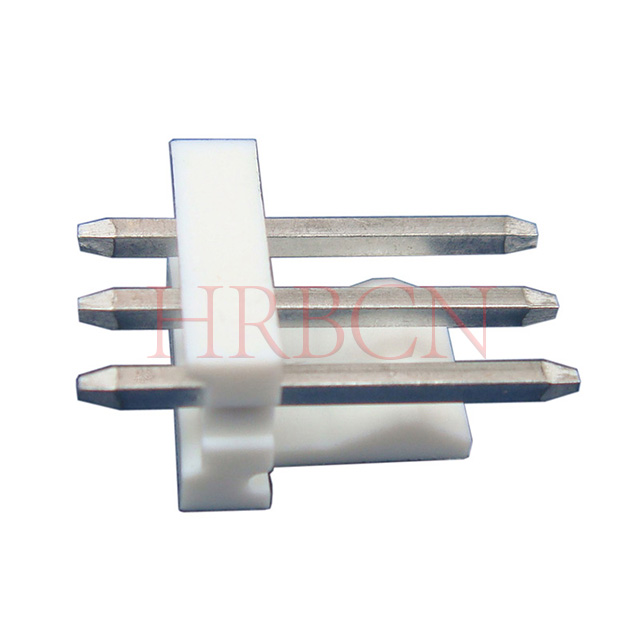

Vertikální hlavička kolíku s roztečí HRB 3,96

Sdílet s:

Vertikální hlavička kolíku s roztečí HRB 3,96

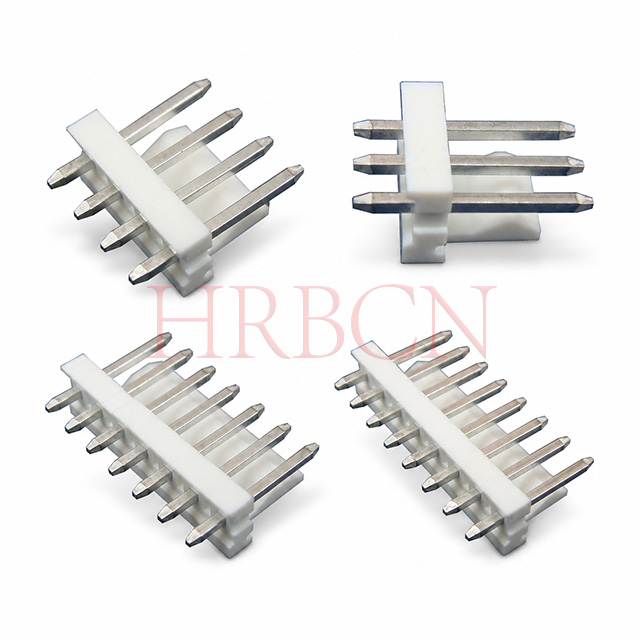

Vertikální kolíkový konektor HRB s roztečí 3,96 mm (řada M3965) je jednořadý průchozí konektor drátu na desku. Je k dispozici ve 2-20 pinech a spáruje se s 3,96 mm konektory IDC. Vyrobeno s pouzdrem zpomalujícím hoření UL94 V-0 a mosaznými pocínovanými kontakty, poskytuje stabilní elektrický výkon (7A, 600V) a širokou teplotní odolnost (-40°C ~ +120°C). K dispozici jsou standardní položky skladem, vlastní specifikace a vzorky zdarma.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL
Pouzdro zpomalující hoření UL 94V-0

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M3965-NK(S)
Značka:
HRB
Kód:
8536909000

3,96 mm (0,156') rozteč vertikálního drátu na desku, jedna řada, montáž s průchozím otvorem

HRB P/N Definice

M3965-NK(S)

① ②③④

①M3965: řada HRB

②Bez R (prázdné): Vertikální

③N: Počet kolíků: 2-20

④K(S): Zahalené

Rozměry M3695-NK(S).

č. dílu		Dimensions		č. dílu		Dimensions		č. dílu		Dimensions
UL94V-0	Obvody	Tlumič: A	Tlumení: B	UL94V-0	Obvody	Tlumič: A	Tlumení: B	UL94V-0	Obvody	Tlumič: A	Tlumení: B
M3965-2-K(S)	2	7.92	3.96	M3965-9-K(S)	9	35.64	31.68	M3965-16-K(S)	16	63.36	59.40
M3965-3-K(S)	3	11.88	7.92	M3965-10-K(S)	10	39.60	35.64	M3965-17-K(S)	17	67.32	63.36
M3965-4-K(S)	4	15.84	11.88	M3965-11-K(S)	11	43.56	39.60	M3965-18-K(S)	18	71.28	67.32
M3965-5-K(S)	5	19.80	15.84	M3965-12-K(S)	12	47.52	43.56	M3965-19-K(S)	19	75.24	71.28
M3965-6-K(S)	6	23.76	19.80	M3965-13-K(S)	13	51.48	47.52	M3965-20-K(S)	20	79.20	75.24

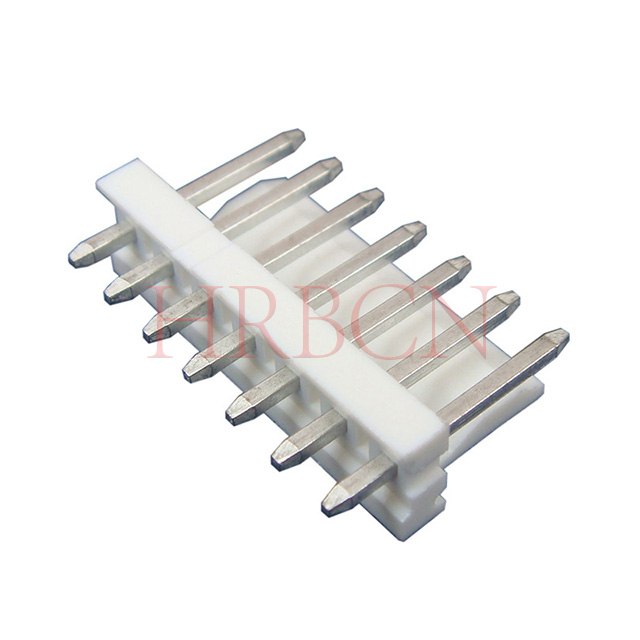

M3965-7-K(S)	7	27.72	23.76	M3965-14-K(S)	14	55.44	51.48

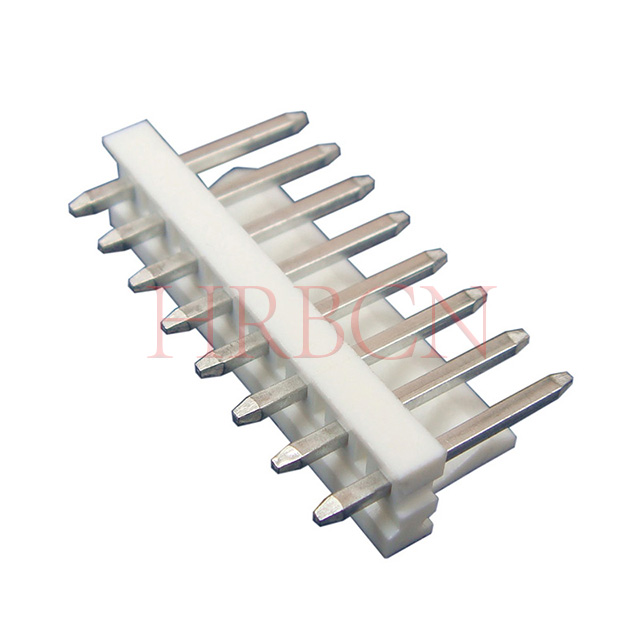

M3965-8-K(S)	8	31.68	27.72	M3965-15-K(S)	15	59.40	55.44

Klíčové specifikace

Mechanické a fyzikální vlastnosti

Rozteč: 3,96 mm / 0,156' středová čára
Konfigurace: Jedna řada, vertikální 180° rovná orientace
Způsob montáže: DIP pájení skrz díry
Dostupné pozice: 2 až 20 pinů, vlastní počet pinů je přijatelný
Materiál pouzdra: UL94 V-0 polyester zpomalující hoření
Kontaktní materiál: mosaz s pocínováním
Provozní teplota: -40°C až +120°C

Elektrické hodnocení

Jmenovitý proud: 7A (max na kontakt)
Jmenovité napětí: 600 V AC
Kontaktní odpor: max. 3mΩ
Izolační odpor: 5000 MΩ min.
Odolné napětí: 2200 V/AC (1 minuta)

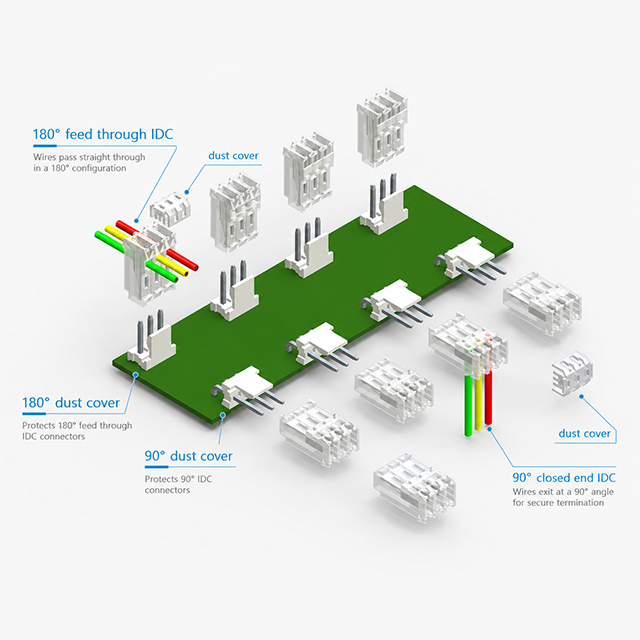

Schéma páření

Párování s 90° uzavřeným koncem IDC

Párování s 180° posuvem přes IDC

3,96 mm-IDC-AMP 3,96 mm-IDC-ITW

Často kladené otázky (FAQ)

Technické často kladené dotazy

Otázka: Jaké protilehlé konektory fungují s tímto vertikálním záhlavím?

Odpověď: Odpovídá standardním konektorům IDC s roztečí 3,96 mm, včetně 90° uzavřených a 180° průchozích kabelových sestav IDC pro univerzální spojení vodičů s deskou.

Otázka: Mohu přizpůsobit počet pinů nebo speciální specifikace?

A: Standardní možnosti se pohybují od 2 do 20 kolíků. Vlastní délka čepu, speciální pokovení a nestandardní polohy jsou k dispozici na vyžádání.

Otázka: Jaká metoda pájení je vhodná pro tuto hlavičku?

Odpověď: Podporuje pájení vlnou a ruční pájení. Pro stabilní svařovací efekt dodržujte prosím standardní parametry teploty bezolovnatého pájení.

Otázka: Jaká je rozteč a typ montáže tohoto konektoru?

Odpověď: Přijímá standardní rozteč 3,96 mm (0,156'), jednořadý vertikální 180° design, montáž DIP s průchozím otvorem pro instalaci PCB.

Časté dotazy k zadávání zakázek

Otázka: Máte tuto vertikální zásuvku drátu na desku na skladě?

Odpověď: Většina běžných velikostí kolíků je skladem. U velkých objednávek nebo speciálních přizpůsobených specifikací prosím potvrďte dodací lhůtu s naším prodejním týmem předem.

Otázka: Jaké je MOQ pro tuto sérii?

Odpověď: Podporujeme nízké minimální množství objednávky, vítáme vzorové zkušební objednávky i hromadné velkoobchodní objednávky.

Otázka: Mohu kombinovat různé modely kolíků v jedné objednávce?

Odpověď: Ano, smíšená zásilka různých konfigurací kolíků je přijatelná pro splnění vašich potřeb nákupu projektu.

Otázka: Jaká je dodací lhůta pro hromadné objednávky?

A: Zboží skladem lze odeslat do 3–5 pracovních dnů. Vyprodané a přizpůsobené objednávky trvají přibližně 4–6 týdnů podle množství.

Otázka: Můžete poskytnout exportní dokumenty a testovací zprávy?

Odpověď: Můžeme poskytnout obchodní fakturu, seznam balení, certifikát původu, certifikát RoHS a zprávy o zkouškách mechanického výkonu.

Otázka: Mohu získat vzorky zdarma k testování?

Odpověď: Jsou poskytovány bezplatné zkušební vzorky, zákazníci musí nést pouze náklady na kurýrní dopravu. Vzorky lze sjednat do 1–3 pracovních dnů.
