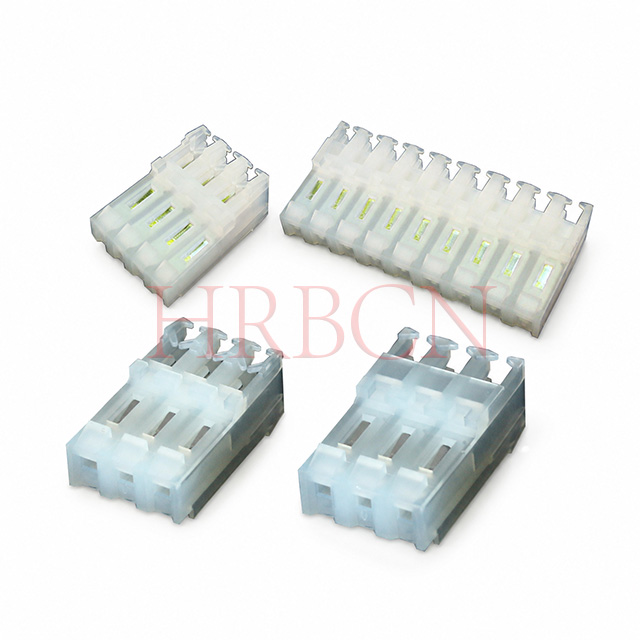

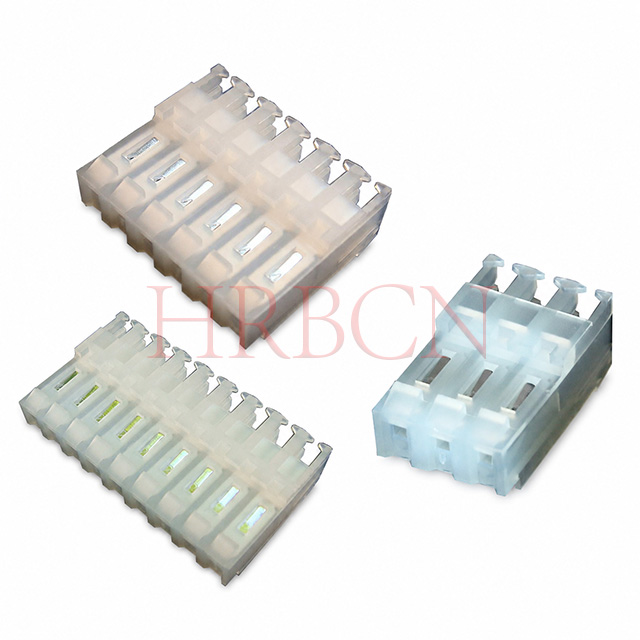

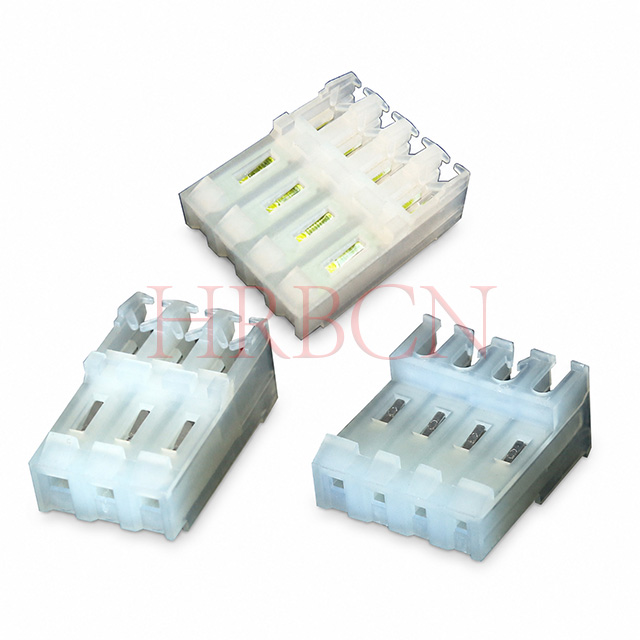

IDC konektor řady M7060(I) s aretační rampou

Konektor IDC s roztečí 3,96 mm řady M7060(I) s uzamykací rampou, dostupný v provedení s 90° uzavřeným koncem a 180° průchodem, 2-20 kolíků. Vyrobeno z pouzdra UL94V-2 Nylon 66 a mosazných koncovek (pocínováno/zlaceno). Ideální pro připojení drátu k drátu a drátu k desce pro domácí spotřebiče a průmyslovou elektroniku.
  • Plně v souladu s RoHS a REACH
  • Certifikováno UL&cUL
  • Pouzdro zpomalující hoření UL 94V-2
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7060(I)RN, M7060(I)-N, M7060(I)RNR, M7060(I)-NR

  • HRB

  • 8536909000

3,96 Pitch IDC s/bez polarizačních záložek

Konektor s roztečí 3,96 mm pro nepřímé spojení, technologie posunutí izolace (IDT), pro jednotlivé vodiče

Definice HRB P/N

M7060(I)RN

      ①     ② ③④

①M7060: řada HRB

②R: Uzavřený konec 90°

③N: Počet kolíků: 2-20

④Without R(Blank): Bez polarizačních jazýčků

Rozměry M7060(I)RN

Rozměr IDC M7060(I)RN

č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B TUL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060(I)R-2 2 7.92 3.96 M7060(I)R-9 9 35.64 31.68 M7060(I)R-16 16 63.31 59.40
M7060(I)R-3 3 11.88 7.92 M7060(I)R-10 10 39.60 35.64 M7060(I)R-17 17 67.12 63.36
M7060(I)R-4 4 15.84 11.88 M7060(I)R-11 11 43.41 39.60 M7060(I)R-18 18 71.08 67.32
M7060(I)R-5 5 19.80 15.84 M7060(I)R-12 12 47.37 43.56 M7060(I)R-19 19 75.04 71.28
M7060(I)R-6 6 23.76 19.80 M7060(I)R-13 13 51.33 47.52 M7060(I)R-20 20 78.90 75.24
M7060(I)R-7 7 27.72 23.76 M7060(I)R-14 14 55.29 51.48



M7060(I)R-8 8 31.68 27.72 M7060(I)R-15 15 59.35 55.44




Definice HRB P/N

M7060(I)-N

      ①     ② ③④

①M7060: řada HRB

②Bez R (prázdné): Protáhněte o 180°

③N: Počet kolíků: 2-20

④Without R(Blank): Bez polarizačních jazýčků

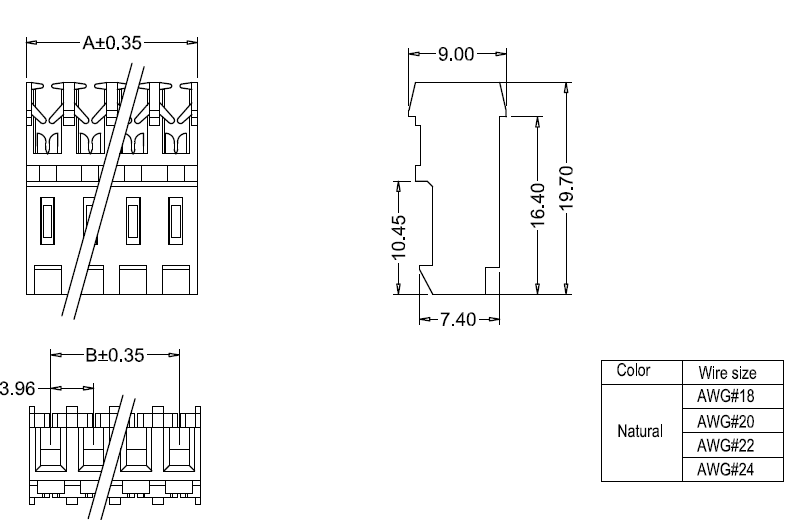

Rozměry M7060(I)-N

M7060(I)-N Rozměry IDC


č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B TUL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060(I)-2 2 7.92 3.96 M7060(I)-9 9 35.64 31.68 M7060(I)-16 16 63.31 59.40
M7060(I)-3 3 11.88 7.92 M7060(I)-10 10 39.60 35.64 M7060(I)-17 17 67.12 63.36
M7060(I)-4 4 15.84 11.88 M7060(I)-11 11 43.41 39.60 M7060(I)-18 18 71.08 67.32
M7060(I)-5 5 19.80 15.84 M7060(I)-12 12 47.37 43.56 M7060(I)-19 19 75.04 71.28
M7060(I)-6 6 23.76 19.80 M7060(I)-13 13 51.33 47.52 M7060(I)-20 20 78.90 75.24
M7060(I)-7 7 27.72 23.76 M7060(I)-14 14 55.29 51.48



M7060(I)-8 8 31.68 27.72 M7060(I)-15 15 59.35 55.44




Definice HRB P/N

M7060(I)RNR

      ①      ② ③④

①M7060: řada HRB

②R: Uzavřený konec 90°

③N: Počet kolíků: 2-20

④R: S polarizačními výstupky

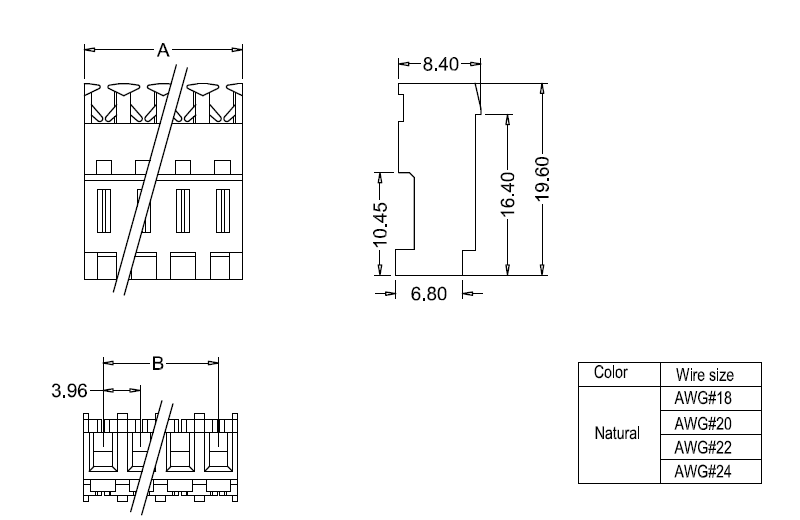

Rozměry M7060(I)RNR

Rozměr IDC M7060(I)RNR

č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2-R Obvody Tlumič:  A Tlumení:  B
M7060(I)R-2-R 2 7.92 3.96 M7060(I)R-9-R 9 35.64 31.68 M7060(I)R-16-R 16 63.31 59.40
M7060(I)R-3-R 3 11.88 7.92 M7060(I)R-10-R 10 39.60 35.64 M7060(I)R-17-R 17 67.12 63.36
M7060(I)R-4-R 4 15.84 11.88 M7060(I)R-11-R 11 43.41 39.60 M7060(I)R-18-R 18 71.08 67.32
M7060(I)R-5-R 5 19.80 15.84 M7060(I)R-12-R 12 47.37 43.56 M7060(I)R-19-R 19 75.04 71.28
M7060(I)R-6-R 6 23.76 19.80 M7060(I)R-13-R 13 51.33 47.52 M7060(I)R-20-R 20 78.90 75.24
M7060(I)R-7-R 7 27.72 23.76 M7060(I)R-14-R 14 55.29 51.48



M7060(I)R-8-R 8 31.68 27.72 M7060(I)R-15-R 15 59.35 55.44



Definice HRB P/N

M7060(I)-NR

      ①      ② ③④

①M7060: řada HRB

②Bez R (prázdné): Protáhněte o 180°

③N: Počet kolíků: 2-20

④R: S polarizačními výstupky

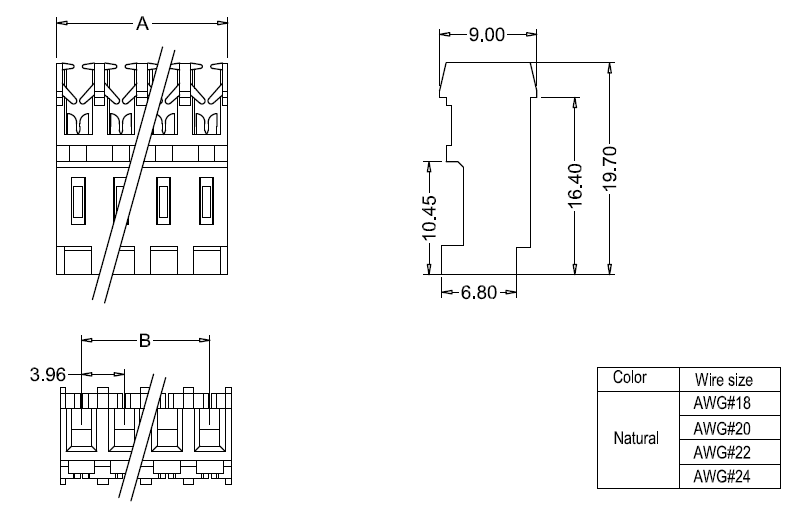

Rozměry M7060(I)-NR

Rozměry IDC M7060(I)-NR

č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2-R Obvody Tlumič:  A Tlumení:  B
M7060(I)-2-R 2 7.92 3.96 M7060(I)R-9-R 9 35.64 31.68 M7060(I)R-16-R 16 63.31 59.40
M7060(I)-3-R 3 11.88 7.92 M7060(I)R-10-R 10 39.60 35.64 M7060(I)R-17-R 17 67.12 63.36
M7060(I)-4-R 4 15.84 11.88 M7060(I)R-11-R 11 43.41 39.60 M7060(I)R-18-R 18 71.08 67.32
M7060(I)-5-R 5 19.80 15.84 M7060(I)R-12-R 12 47.37 43.56 M7060(I)R-19-R 19 75.04 71.28
M7060(I)-6-R 6 23.76 19.80 M7060(I)R-13-R 13 51.33 47.52 M7060(I)R-20-R 20 78.90 75.24
M7060(I)-7-R 7 27.72 23.76 M7060(I)R-14-R 14 55.29 51.48



M7060(I)-8-R 8 31.68 27.72 M7060(I)R-15-R 15 59.35 55.44





Q1: Jaká je rozteč konektoru M7060(I) IDC?

Odpověď: Rozteč je 3,96 mm, což je běžná specifikace pro středně výkonná elektronická připojení.

Q2: Jaké orientace jsou k dispozici pro tuto řadu?

Odpověď: Dva hlavní styly: 90° uzavřený konec (model s příponou R) a 180° průchodka (standardní model). Polarizační výstupky jsou volitelné, aby se zabránilo špatnému vložení.

Q3: Jaký je materiál krytu a stupeň zpomalení hoření?

Odpověď: Pouzdro je vyrobeno z nylonu 66 s odolností proti hoření UL94V-2, provozní teplota: -25℃ ~ +85℃.

Q4: Jaké je elektrické hodnocení?

A: Jmenovitý proud: 7A AC/DC; Jmenovité napětí: 600V AC/DC; Odolné napětí: 2200V AC za minutu.

Q5: Jaký průřez vodiče tento konektor IDC podporuje?

Odpověď: Hodí se pro vodiče AWG18 až AWG24, široce používané pro vnitřní zapojení domácích spotřebičů a průmyslových zařízení.

Q6: Jaký je koncový materiál a pokovení?

A: Terminály jsou vyrobeny z mosazi, k dispozici v pocínování a pozlacení pro různé požadavky aplikací.

Q7: Kolik možností pinů existuje?

Odpověď: Tato řada pokrývá 2 až 20 kolíků, aby vyhovovala různým požadavkům na obvody.

Q8: Jaké jsou aplikace těchto konektorů IDC?

Odpověď: Tyto konektory IDC s roztečí 3,96 mm (řada M7060(I)) jsou široce používány pro připojení vodič-vodič a vodič-deska ve spotřební i průmyslové elektronice, zejména tam, kde je vyžadována rychlá, spolehlivá a nákladově efektivní kabeláž.

Mezi běžné aplikace patří:

  • Domácí spotřebiče – ledničky, pračky, klimatizace, mikrovlnné trouby a drobné kuchyňské spotřebiče.

  • Průmyslové řízení a automatizace – PLC, ovládací panely, senzory, akční členy a vnitřní elektroinstalace průmyslových strojů.

  • LED osvětlení a chytré osvětlení – napájecí a signální připojení svítidel, pásků a ovládacích modulů.

  • Spotřební elektronika – napájecí zdroje, adaptéry a interní připojení pro audio/video zařízení.

  • Vzduchotechnika a zařízení budov – systémy vytápění, větrání a klimatizace, termostaty a řídicí jednotky.

  • Prodejní automaty, herní zařízení a kancelářská technika – vnitřní silové a signální svazky.

Jsou vhodné pro vodiče AWG18–AWG24, jmenovité 5A / 600V, a dobře fungují při teplotách od -25℃ do +85℃ (V‑2). Konstrukce uzamykatelné rampy zajišťuje odolnost proti vibracím a bezpečné spojení, díky čemuž jsou ideální pro velkosériovou výrobu a drsná prostředí.


Aktuální hodnocení
5A AC DC
Jmenovité napětí
600V AC DC
Provozní teplota
-25 ºC až +85 ºC
Kontaktní odpor
3mΩ max
Izolační odpor
5000MΩ min.
Odolné napětí
2200V AC/min
Materiál
Pouzdro: Nylon 66 UL94V-2
Terminál: mosaz.
Ukončení terminálu
Pocínováno
Pozlaceno

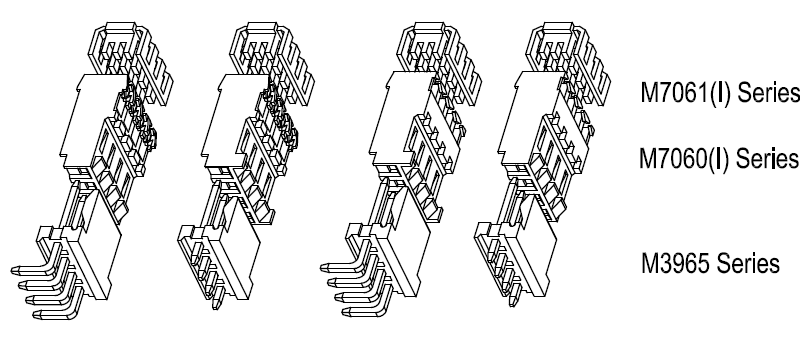

Připojení drátu k desce


  • Navrženo pro spárování s kryty skříně řady M7061(I) , které účinně brání prachu, vlhkosti a cizím nečistotám

    před poškozením  obnažených  kontaktních svorek.

  • Nepřímé párování PCB; pasuje se zásuvkami PCB řady M3965 a M3965R , aby bylo dosaženo spolehlivého propojení mezi vodiči a deskami.



Připojení vodiče k desce řady M7060(I).

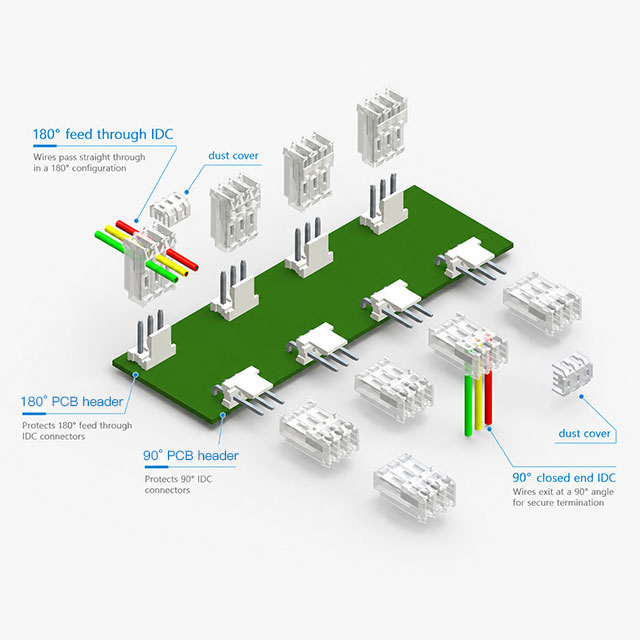

3,96 mm-IDC-ITW
