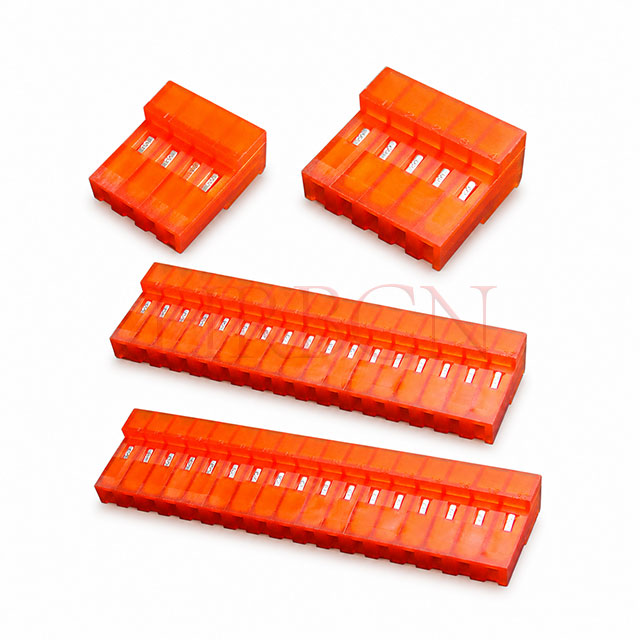

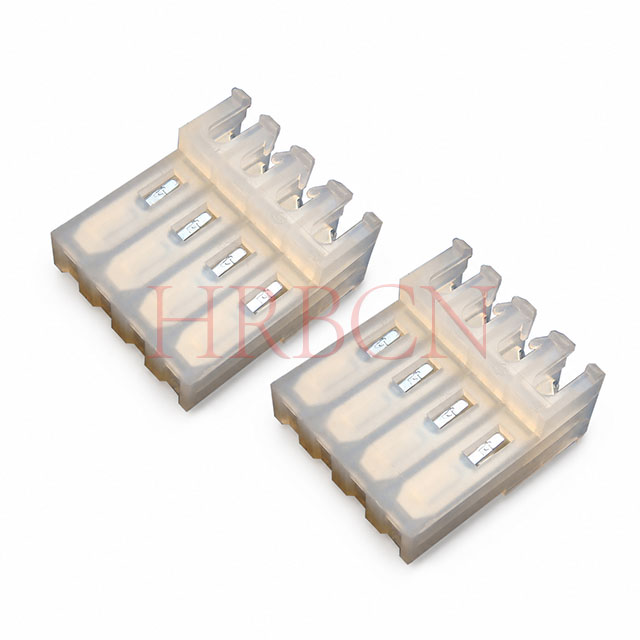

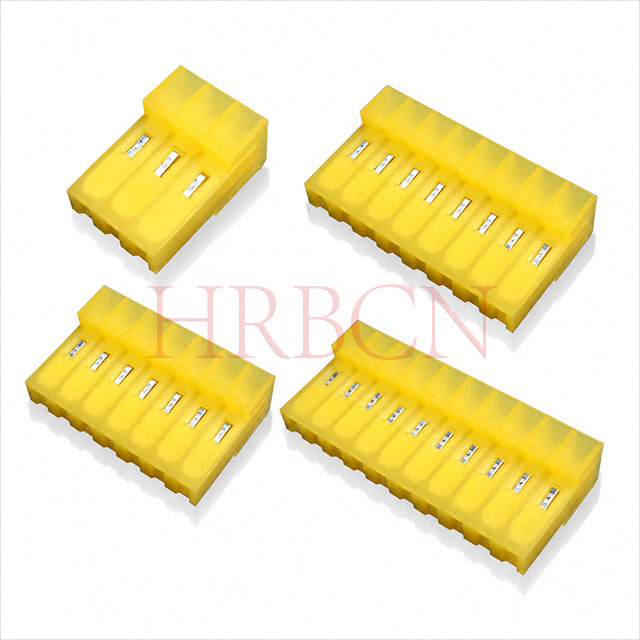

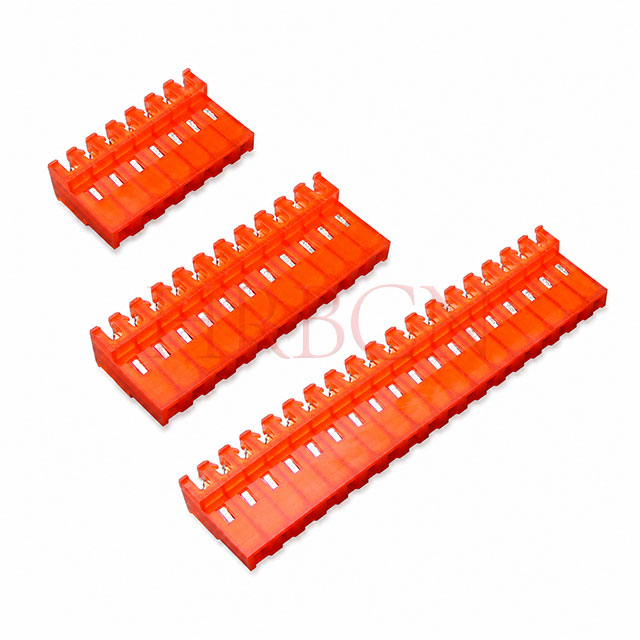

IDC konektor s roztečí 3,96 mm bez aretační rampy

Konektor IDC s roztečí 3,96 mm řady M7060 bez zamykací rampy, 90° uzavřený konec a 180° průchozí styly, 2-24 kolíků. UL94V-2 Nylon 66 pouzdro, fosforové bronzové koncovky s pocínováním/zlacením. Barevně označené pouzdro odpovídá vodičům AWG18~AWG24. Ideální pro připojení drátu k drátu a drátu k desce v domácích spotřebičích a LED osvětlení.
  • Plně v souladu s RoHS a REACH
  • Certifikováno UL&cUL
  • Pouzdro zpomalující hoření UL 94V-2
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


3,96 Pitch IDC bez polarizačních tabelátorů s aretací rampy


Konektor s roztečí 3,96 mm pro nepřímé spojení, technologie izolačního posunu (IDT), pro jednotlivé vodiče, bez aretace Rampa, s nebo bez polarizačních jazýčků.


Definice HRB P/N

M7060-NCPR

      ①②③④⑤⑥

①M7060: řada HRB

②Bez R (prázdné): Protáhněte o 180°

③N: Počet kolíků: 2-24

④C: Barva krytu, viz níže uvedené vysvětlení tabulky

⑤P: Bez zamykací rampy

⑥R: S polarizačními výstupky

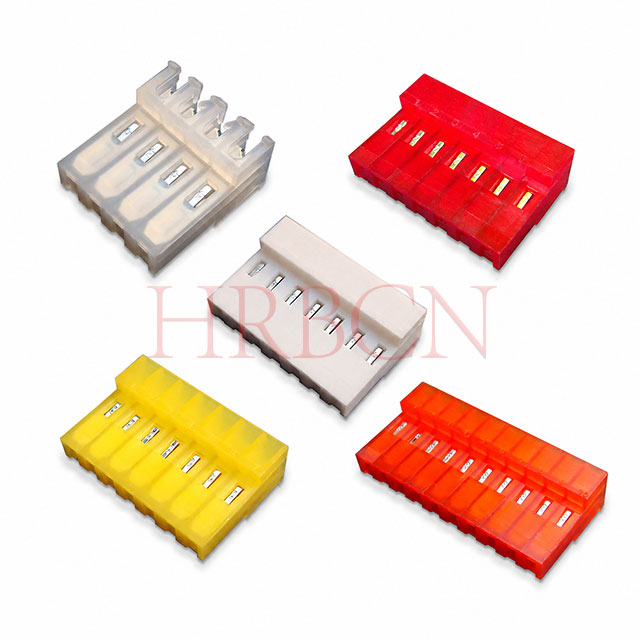

C Barva Velikost drátu
N Přírodní AWG18
O Pomerančový AWG18
Y Žluť AWG20
R Red AWG22
W Bílý AWG24

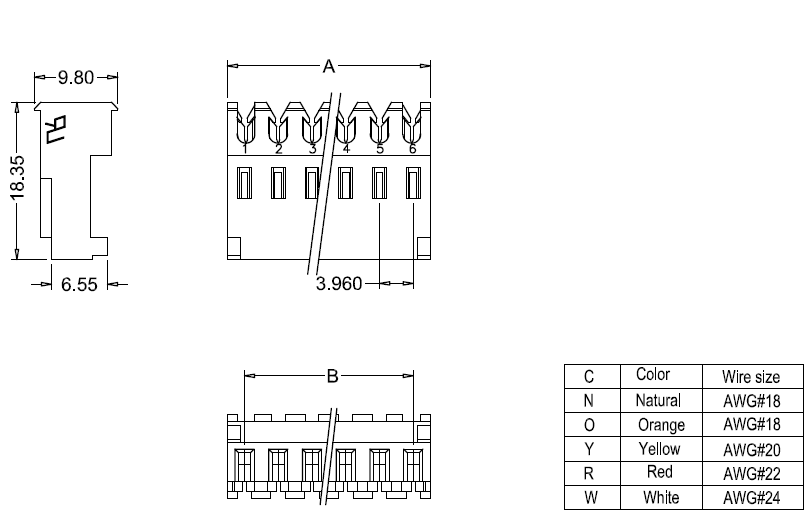

Rozměry M7060-NCPR

Rozměry IDC M7060-NCPR

č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



Definice HRB P/N

M7060-NCP

      ①②③④⑤⑥

①M7060: řada HRB

②Bez R (prázdné): Protáhněte o 180°

③N: Počet kolíků: 2-24

④C: Barva krytu, viz níže uvedené vysvětlení tabulky

⑤P: Bez zamykací rampy

⑥Without R(blank): Bez polarizačních jazýčků

C Barva Velikost drátu
N Přírodní AWG18
O Pomerančový AWG18
Y Žluť AWG20
R Red AWG22
W Bílý AWG24

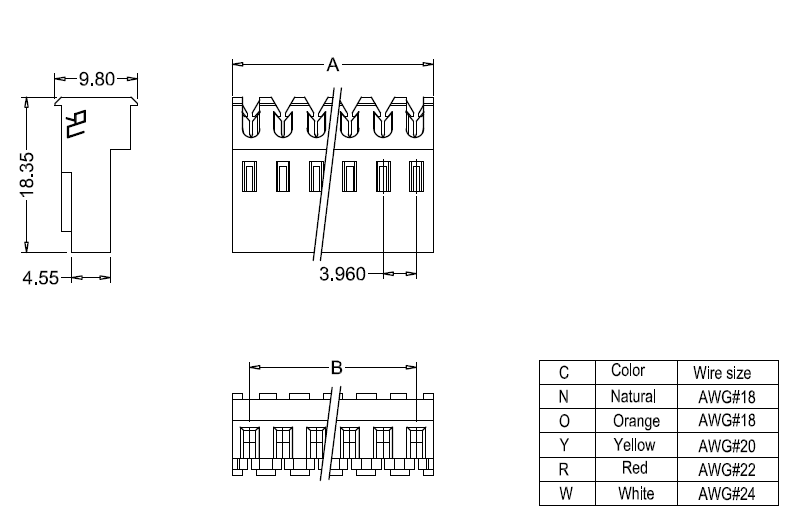

Rozměry M7060-NCP

Rozměry IDC M7060-NCP


č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




Definice HRB P/N

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: řada HRB

②R: Uzavřený konec 90°

③N: Počet kolíků: 2-24

④C: Barva krytu, viz níže uvedené vysvětlení tabulky

⑤P: Bez zamykací rampy

⑥R: S polarizačními výstupky

C Barva Velikost drátu
N Přírodní AWG18
O Pomerančový AWG18
Y Žluť AWG20
R Red AWG22
W Bílý AWG24

Rozměry M7060R-NCPR

Rozměry IDC M7060R-NCPR

č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



Definice HRB P/N

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: řada HRB

②R: Uzavřený konec 90°

③N: Počet kolíků: 2-24

④C: Barva krytu, viz níže uvedené vysvětlení tabulky

⑤P: Bez zamykací rampy

⑥Without R(blank): Bez polarizačních jazýčků

C Barva Velikost drátu
N Přírodní AWG18
O Pomerančový AWG18
Y Žluť AWG20
R Red AWG22
W Bílý AWG24

Rozměry M7060R-NCP

Rozměry IDC M7060R-NCP


č.  dílu
Dimensions č.  dílu
Dimensions č.  dílu
Dimensions
TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B TYP  UL94V-2 Obvody Tlumič:  A Tlumení:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





Q1: Jaká je rozteč tohoto konektoru M7060 IDC?

Odpověď: Rozteč je 3,96 mm, standardní velikost pro připojení vodičů středního výkonu.

Q2: Má tento konektor zamykací rampu?

Odpověď: Ne. Tento model je navržen bez uzamykací rampy. Pro váš výběr máme také modely s uzamykatelnou rampou.

Q3: Jaké orientace a možnosti pinů jsou k dispozici?

Odpověď: Dodává se s 90° uzavřeným koncem a 180° průchodkou. Počet kolíků se pohybuje od 2 do 24 kolíků. Polarizační výstupky jsou volitelné, aby se zabránilo špatnému vložení.

Q4: Co znamenají různé barvy krytu?

Odpověď: Každá barva odpovídá specifickému průřezu vodiče: přírodní/oranžová pro AWG18, žlutá pro AWG20, červená pro AWG22, bílá pro AWG24.

Q5: Jaký je materiál a stupeň zpomalování hoření?

A: Pouzdro: Nylon 66, třída zpomalující hoření UL94V-2; Provozní teplota: -25℃ ~ +85℃. Materiál koncovky: fosforový bronz.

Q6: Jaké jsou konečné povrchové úpravy?

Odpověď: Dvě možnosti: pocínování pro všeobecné použití a pozlacení pro vysoce spolehlivý přenos signálu.

Q7: Jaké jsou úplné elektrické specifikace?

A: Jmenovitý proud: 5A AC/DC; Jmenovité napětí: 600V AC/DC; Maximální odpor kontaktu: 3,0 mΩ; Minimální izolační odpor: 5000MΩ; Odolné napětí: 2200V AC za minutu.

Q8: Jaké příslušenství a protikusy podporuje?

Odpověď: Je kompatibilní se zásuvkami PCB řady M3965 a M3965R pro připojení drátu k desce. K dispozici jsou kryty skříně řady M7061 a M7061R, které blokují prach a vlhkost.

Q9: Jaká je hlavní výhoda technologie IDT?

Odpověď: Technologie posunu izolace umožňuje kabeláž bez odizolování izolace vodičů, což výrazně zlepšuje efektivitu montáže pro hromadnou výrobu.

Q10: Jaké jsou hlavní scénáře aplikace?

Odpověď: Je široce používán pro připojení drátu k drátu a drátu k desce v domácích spotřebičích, svítidlech LED, průmyslových řídicích zařízeních a obecných elektronických zařízeních.


Aktuální hodnocení
5A AC DC
Jmenovité napětí
600V AC DC
Provozní teplota
-25 ºC až +85 ºC
Kontaktní odpor
3,0 mΩ max
Izolační odpor
5000MΩ min.
Odolné napětí
2200V AC/min
Materiál
Pouzdro: Nylon66 UL94V-2
Koncovka: fosforový bronz
Ukončení terminálu
Pocínováno
Pozlaceno
Orientace
90°
180°
Velikost drátu
AWG18
AWG20
AWG22
AWG24

Připojení drátu k desce


  • Navrženo pro spárování s kryty skříně řady M7061 a  M7061R , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.

  • Nepřímé párování PCB; pasuje se zásuvkami PCB řady M3965 a M3965R , aby bylo dosaženo spolehlivého propojení mezi vodiči a deskami.

Připojení vodiče k desce řady M7060
