Jak navrhnout spolehlivé konektorové systémy pro průmyslová zařízení

Každá minuta průmyslového výpadku stojí tisíce dolarů, často jen z jednoho špatného připojení. Jak vytváříte konektorové systémy, které zůstávají spolehlivé v průběhu času? Odpověď je jasný plán: zjistěte své potřeby signálu a napájení, zkontrolujte problémy s prostředím, jako je teplo, chlad, špína a otřesy, nastavte velikost, počet kolíků a velikost kontaktů a poté vyberte správné konektory pro vaše zařízení. Zamykací části zabraňují náhodnému odpojení a IP hodnocení ukazuje, jak dobře blokují vodu a prach. Tento plán vám pomůže vybrat odolné konektory a řešení kabeláže, která zkracují prostoje a udržují stabilní spojení. Naplánujte si dostatek cyklů plug-unplug a snadné nastavení, aby věci fungovaly dlouhodobě. Tímto způsobem můžete navrhnout spolehlivé systémy konektorů, které zůstanou spolehlivé ve vašem zařízení.

Klíčové věci

• Nejprve zjistěte své potřeby signálu a napájení. Vyhnete se tak pozdějším nákladným opravám.

• Vyberte si konektor, který vyhovuje vašemu prostoru a zvládne vaše elektrické potřeby. To pomáhá, aby fungoval dobře a zůstal spolehlivý.

• Použijte zámky, těsnění a štíty k ochraně před otřesy, vlhkostí a šumem signálu. To udržuje odkazy stabilní.

• Naplánujte si počet připojení a odpojení a usnadněte si instalaci. Systém tak zůstává spolehlivý po dlouhou dobu a šetří čas.

• Promluvte si včas s odborníky na konektory. Mohou vám pomoci vybrat nejlepší volbu pro váš stroj.

Vyhodnoťte potřeby prostředí a signálu pro spolehlivé konektorové systémy

Před výběrem dílů musíte vědět, co váš stroj vyžaduje. Dobrý návrh konektoru začíná dvěma klíčovými otázkami: jaké signály musí konektor přenášet a jakým podmínkám bude během používání čelit? Včasné zodpovězení těchto otázek vám pomůže vyhnout se nákladným opravám a zajistí, že věci budou v průběhu času dobře fungovat.

Identifikujte požadavky na napájení, data a signál

Každé připojení ve vašem systému má svou úlohu. Některé spoje vedou vysoký proud pro motory nebo ohřívače. Jiné vysílají signály snímačů nízké úrovně. Ještě jiní přesouvají vysokorychlostní data mezi ovladači a obrazovkami. Každý typ klade na konektor jiné nároky. U silových obvodů musí kontaktní materiál zvládnout vysoký proud, aniž by se příliš zahříval. U signálových a datových linek je stínění klíčové pro udržení čistých signálů a blokování elektromagnetického rušení. Nízkoúrovňové analogové signály vyžadují pečlivou pozornost na přechodový odpor, protože i několik miliohmů může narušit čtení.

Konektory HRB&HRBCN Connector tuto flexibilitu ukazují. Tyto odolné konektory podporují použití s ​​nízkým signálem i vysokým výkonem. Silné uzamykací konstrukce také odolávají vibracím a tepelnému namáhání , takže jsou vhodné do náročných prostředí.

Průmyslové standardy poskytují jasné vodítko pro aktuální hodnocení. Norma IEC pro konektory M8 a M12 ukazuje, jak počet kolíků a kódování ovlivňují proudovou kapacitu. Například konektor M12 se 3 kolíky a kódováním A přenáší 4 ampéry, , zatímco konektor M12 se 2 kolíky a kódováním K přenáší 16 ampérů. Níže uvedená tabulka ukazuje tato hodnocení v různých nastaveních.

Pro datově náročné použití potřebujete odolné konektory, které udrží kvalitu signálu při vibracích a tepelném namáhání. Konektory HRB&HRBCN wire-to-wire podporují vysokorychlostní data s nízkou ztrátou signálu a zpožděním. Udržují stabilní výkon, i když se zařízení neustále třese nebo se zahřívá.

Vyhodnoťte teplotu, nečistoty a vibrace

O tom, které konektory dlouhodobě vydrží, rozhoduje pracovní prostředí. Extrémní teploty mohou poškodit plastové kryty a změnit sílu kontaktní pružiny. Vlhkost a chemické nečistoty urychlují korozi na exponovaných kovových površích. Vibrace způsobují třecí korozi, proces opotřebení, který v průběhu času zvyšuje kontaktní odpor.

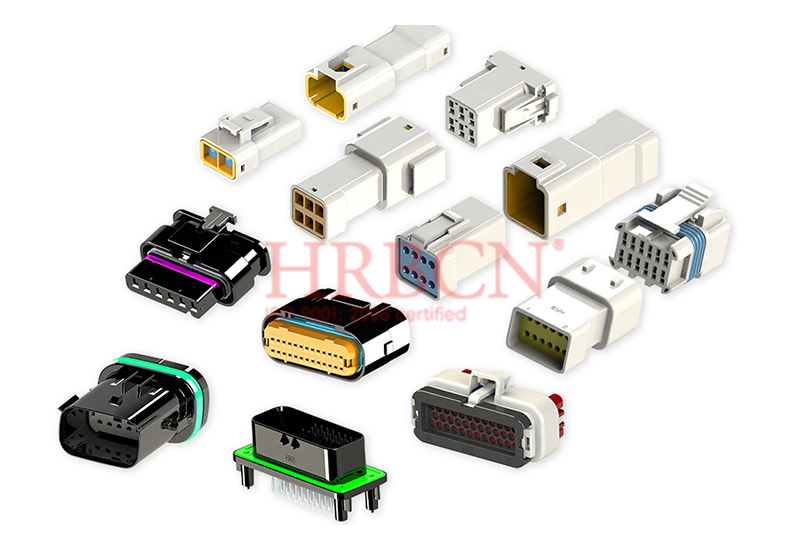

Vodotěsné napájecí konektory HRB IP67 ukazují jasný příklad ekologických specifikací. Tyto odolné konektory fungují v teplotním rozsahu -55°C až +85°C . Stupeň krytí IP67 podle IEC 60529 zajišťuje ochranu proti prachu a dočasnému ponoření do vody. Díky tomu jsou vhodné pro drsná místa, jako jsou mycí oblasti při zpracování potravin nebo venkovní vybavení vystavené dešti.

Níže uvedená tabulka uvádí klíčové specifikace pro různé modely konektorů HRB:

Testování vibrací se řídí známými standardy jako MIL-STD-202 . Tato norma kontroluje, jak vibrace ovlivňují součásti ve frekvenčních rozsazích a úrovních pozorovaných během používání v terénu. Ukazuje možné problémy, když součást nesplňuje pravidla pro vibrace. Když vybíráte konektory pro náročná prostředí, hledejte návrhy, které prošly tímto testováním. Tyto díly používají silné uzamykací mechanismy a přesné kontakty ke snížení těchto rizik.

Kontrolou potřeb signálu a podmínek prostředí vytvoříte pevný základ pro svůj návrh. Tento krok zajistí, že vyberete díly se správnými kontaktními materiály, stíněním, těsněním a mechanickou pevností. Výsledkem je systém, který poskytuje spolehlivé napájení, data a monitorování provozu systému.

Zadejte fyzické rozměry a konfigurace kontaktů

Skříně průmyslových zařízení zřídka nabízejí prostor navíc. Konektory musíte osadit do těsných panelů, přeplněných desek plošných spojů nebo úzkých kabelových cest. Fyzické rozměry vašeho konektorového systému přímo ovlivňují úspěšnost instalace a dlouhodobou spolehlivost. Chcete-li navrhnout spolehlivé systémy konektorů, musíte vzít v úvahu dva faktory: styl pláště, který odpovídá vašemu montážnímu umístění, a počet kolíků s velikostí kontaktů, která odpovídá vaší elektrické zátěži.

Přizpůsobte velikost konektoru a styl skořepiny prostorovým omezením

Každý konektor zabírá nemovitost. Vyberte si styl skořepiny, který vyhovuje vašemu dostupnému prostoru, aniž byste ohrozili přístup k údržbě. Zásuvky pro montáž na panel fungují dobře pro pevné instalace, kde vedete kabely přes přepážku. In-line nebo kabelové zástrčky jsou vhodné pro pohyblivé části nebo stísněné prostory, kde není možné vyříznout panel.

Kompaktní konektory IDC demonstrují výhody úspory místa. Tyto konektory eliminují odizolování vodičů, šetří čas na montáž a snižují chyby při instalaci. Následující tabulka ukazuje, jak velikost rozteče ovlivňuje vaše možnosti návrhu :

Rozteč 1,27 mm vám umožňuje směrovat mnoho signálů na malé ploše. To vyhovuje návrhům s vysokou hustotou, jako jsou servery nebo komunikační moduly. Rozteč 2,54 mm nabízí rovnováhu mezi hustotou a snadným přístupem. Připojení můžete snímat a kontrolovat bez speciálních nástrojů.

Záleží také na stylu mušle. Zásuvky pro montáž na panel používají pevný výřez se závitovou maticí nebo přírubou. Konektor iMINI C používá čtvercovou zásuvku 1 1/8 palce s montážním závitem 3/4 NPT. Verze zástrčky má maximální vnější průměr 1 1/4 palce. Tyto rozměry vám přesně řeknou, kolik místa za panelem potřebujete.

Vypočítejte počet kolíků a velikost kontaktu pro proud a integritu signálu

Rozteč konektoru přímo souvisí s proudovou zatížitelností. Větší rozteč znamená větší kontakty, které zvládají více energie. Menší rozteč znamená menší kontakty, které vyhovují připojením na úrovni signálu. Přizpůsobte počet kolíků a velikost kontaktů vašemu skutečnému zatížení.

Zvažte konektory drátu na desku HRB. Svorkovnice s roztečí 5,08 mm jsou vhodné pro vysokoproudé vodiče. Konektory s roztečí 2,5 mm se hodí do kompaktního uspořádání PCB, kde potřebujete střední výkon a husté směrování signálu. Větší rozteč konektorů, jako je 6,35 mm nebo 10,0 mm, podporuje přenos vysokého výkonu pro motory, ohřívače nebo napájecí zdroje. Menší rozteče fungují pro připojení na úrovni signálu, kde je proud nízký, ale hustota je vysoká. Materiály použité v těchto kontaktech, jako je mosaz a slitina mědi s pocínováním, zajišťují stabilní výkon v průběhu času. Tyto materiály odolávají korozi a udržují nízký kontaktní odpor. To zajišťuje stabilní dodávku energie i při vysokém zatížení.

Vztah mezi výškou tónu a proudovým hodnocením má jasný vzorec. Konektor s roztečí 3,5 mm obvykle přenáší až 8 ampérů na pin. Toto hodnocení zůstává stejné, ať použijete 2, 3 nebo 4 kolíky. Počet pinů nemění proudovou kapacitu na pin. Každý kontakt stále nese svůj jmenovitý proud nezávisle.

Svorkovnice 5,08 mm jsou vhodné pro vysokoproudé vodiče. Aktuální jmenovité hodnoty se liší podle konstrukce: Konektory JST PH přenášejí 2 ampéry na kolík , konektory Molex Micro-Fit přenášejí 9 ampérů na kolík a konektory DIN-5 přenášejí asi 3 ampéry na kolík. Větší rozteč obecně podporuje vyšší proudovou kapacitu na pin, zatímco menší rozteče mají nižší hodnocení.

• Rozteč 3,5 mm: Jmenovitý proud kontaktu až 8 ampér (z produktových dat TE)

• Pro stejnou rozteč 3,5 mm sdílí počet kolíků 2, 3 a 4 stejný jmenovitý proud 8 A. Počet pinů neovlivňuje proudovou kapacitu na pin

• Výrobci nabízejí možnosti rozteče včetně 2,5 mm a 5,08 mm, což znamená různé jmenovité hodnoty proudu

Musíte také vzít v úvahu pokles napětí a nárůst tepla. Každý kontakt generuje teplo úměrné druhé mocnině proudu. Ve vícekolíkovém konektoru se teplo ze sousedních kolíků sčítá. To může snížit efektivní jmenovitý proud. Vždy zkontrolujte křivku snížení výkonu od výrobce.

Integrita signálu vyžaduje pozornost na vzdálenost mezi kontakty. Blízko umístěné kontakty mohou zachytit přeslechy ze sousedních signálů. U vysokorychlostních datových linek dodržujte dostatečné oddělení signálových párů. V případě potřeby použijte zemnící plochy nebo stínění.

Počet kolíků, který zvolíte, také ovlivňuje náročnost instalace. Více kolíků znamená více zalisování, více vložení a více potenciálních bodů selhání. Použijte minimální počet kolíků, který odpovídá vašim požadavkům na obvod. Vyhraďte si jeden nebo dva kolíky navíc pro budoucí rozšíření.

Při vytváření sestav kabelů zvažte fyzické rozměry konektoru podél trasy vedení kabelu. Kabelové sestavy s úzkými poloměry ohybu nebo silnými dráty potřebují více prostoru kolem konektoru. Naplánujte odlehčení tahu a kabelovou podporu, abyste zabránili mechanickému namáhání kontaktů. Tento přístup snižuje poruchovost a zjednodušuje servis v terénu.

Přizpůsobením stylu skořepiny vašemu prostoru a počtu kolíků vašemu zatížení vytvoříte konektorový systém, který fyzicky sedí a funguje elektricky. Dalším krokem je přidání uzamykacích, těsnících a stínících mechanismů, které chrání spojení v drsném prostředí.

Vyberte Uzamykací, těsnící a stínící mechanismy

Jakmile se usadíte na fyzických rozměrech a konfiguracích kontaktů, musíte chránit samotné připojení. Vibrace, vlhkost a elektromagnetické rušení mohou časem zhoršit výkon. Správné uzamykací, těsnící a stínící mechanismy udržují váš systém stabilní a bezpečný.

Zvolte Uzamčení a klíčování, abyste zabránili odpojení a chybnému párování

Vibrace neustále ohrožují integritu konektoru. Uvolněné spojení způsobuje přerušované signály, přehřívání nebo úplné selhání systému. Potřebujete uzamykací mechanismus, který odolá mechanickému namáhání vaší aplikace . Různé mechanismy nabízejí různé úrovně ochrany:

Šroubové konektory se mohou vibracemi uvolnit, pokud je nespárujete s pojistnými maticemi, pružnými podložkami nebo přípravky pro zajištění závitů. Bajonetové konstrukce se svými uzamykacími vačkami lépe odolávají axiálnímu uvolnění, ale radiální nebo torzní namáhání je stále může ovlivnit. HRB IP67 Vodotěsné konektory využívají zámky mezi pouzdrem a svorkou pro spolehlivý výkon. Tyto zámky zabraňují náhodnému rozpojení i v náročných prostředích.

Mnoho lidí zjišťuje, že kombinace správného počátečního točivého momentu a středně pevného zajišťovače závitů poskytuje nejlepší rovnováhu pro průmyslové stroje. Přílišné spoléhání na mechanické podložky bez ověření krouticího momentu může stále vést k selhání, pokud frekvence vibrací odpovídá síle pružiny podložky.

Klíčování zabraňuje chybnému párování, které způsobuje nákladné přepracování a poškození zařízení. Existují dvě primární možnosti :

Mechanické klíčování používá jedinečné tvary nebo výstupky k zablokování nesprávného vložení. Barevně kódované klíčování pomáhá operátorům rychle najít odpovídající páry. Polarizační funkce zajišťují pokaždé správnou orientaci. Tyto konstrukční prvky snižují závislost na paměti operátora, eliminují přepracování a zvyšují důvěru ve scénáře slepého párování.

Zadejte hodnocení IP a stínění EMI pro odolná prostředí

Těsnění chrání vnitřní kontakty před vodou, prachem a chemikáliemi. Systém hodnocení IP klasifikuje tuto úroveň ochrany. IP67 , podle IEC 60529, zajišťuje prachotěsnou ochranu a dočasnou odolnost proti ponoření do vody. Toto hodnocení je vhodné pro oplachová prostředí při zpracování potravin nebo venkovní instalace vystavené dešti. Vodotěsné konektory HRB splňují tento standard a fungují od -55 °C do +85 °C s kontaktním odporem 10 miliohmů nebo nižším. Tyto odolné konektory udržují stabilní elektrický výkon i při krátkém ponoření.

Elektromagnetické rušení (EMI) narušuje přenos dat a snižuje kvalitu signálu. Pro datově náročné aplikace potřebujete stínění, které blokuje vnější šum a zabraňuje úniku emisí. HRB&HRBCN Connector nabízí řešení pro aplikace v telekomunikacích a datových centrech vyžadujících ochranu před vysokou teplotou a vysokým zatížením. Tyto odolné konektory poskytují duální ochranu proti tepelnému namáhání a elektrickému rušení a zajišťují čistý přenos signálu v hustých rozvaděčích zařízení.

Výběr správných ochranných mechanismů závisí na vašem konkrétním prostředí. Zhodnoťte úrovně vibrací, vystavení vlhkosti a zdroje EMI ve vašem zařízení. Poté vyberte uzamčení, těsnění a stínění, které odpovídá těmto podmínkám. Tento systematický přístup zajišťuje, že vaše odolné konektory poskytují dlouhodobou spolehlivost v náročných prostředích. Každé připojení, které dnes chráníte, zabrání zítra nákladnému selhání.

Naplánujte si cykly spojování, instalaci a dlouhodobou spolehlivost

Zohledněte životnost cyklu páření a mechanickou odolnost

Každý konektor má omezený počet připojení a odpojení. Musíte vědět, jak často bude vaše zařízení během své životnosti připojováno a odpojováno. Toto číslo vám pomůže vybrat správný kontaktní materiál a pokovení.

Základní kov ovlivňuje, jak dobře kontakt udržuje sílu pružiny a jak dlouho vydrží. Mosaz pracuje pro nízkocyklové použití. Fosforový bronz funguje lépe pro vysokocyklové použití. Pocínování je v pořádku pro běžné konektory, ale ne pro použití s ​​velmi vysokým cyklem. Pozlacení je lepší pro vysokocyklové použití. Cín funguje dobře v suchých a nízkoúrovňových podmínkách, ale není vhodný pro dlouhodobé použití při vysokých teplotách nebo vysokých cyklech.

Vodotěsné konektory HRB IP67 používají kontakty z pocínované mosazi a slitiny mědi. Tyto materiály odolávají korozi a udržují si nízký kontaktní odpor v průběhu času. Pro aplikace, které vyžadují mnoho cyklů plug-unplug, byste měli použít pozlacení. Zlato vydrží déle než cín a zvládá vyšší teploty.

Testování mechanické odolnosti se řídí EIA-364-09 . Tato norma kontroluje, zda konektor zvládne mnoho cyklů zasunutí a odpojení bez ztráty výkonu. Po testování nesmí konektor vykazovat žádné větší opotřebení nebo poškození. Jeho elektrický výkon musí zůstat ve stanovených mezích. Vždy zkontrolujte, zda vámi vybrané konektory prošly tímto testem.

Design pro snadnou instalaci a provozuschopnost v terénu

Rychlost instalace ovlivňuje celkové náklady na systém. Staré metody, jako je ruční krimpování, trvají asi 55 sekund na připojení . Pájení trvá asi 100 sekund plus doba čištění. Konektory IDC nepotřebují odizolování vodičů . Umožňují vám připojit vícevodičové kabely během několika sekund.

'Výhoda úspory času a nákladů a navíc snadná instalace – protože se jednoduše upnou bez nutnosti odizolování vodičů – činí z IDC velmi přesvědčivou volbu .' — Brad Blietz, 3M

IDC konektory HRB podporují tuto rychlou montáž. Dodávají se v roztečích 1,27 mm a 2,54 mm. Hodí se do kompaktních konstrukcí, kde je málo místa. Konektory RAST poskytují další výhody při instalaci pro automobilové a průmyslové použití:

• Polarizační funkce zabraňují , chybám v řezném poli nesprávné sestavy a přepracovávání

• Západkové systémy zlepšují držení konektoru a spolehlivost systému

• Barevné kódování usnadňuje vyhledávání dílů ve složitých kabelových svazcích

• Ukončení IDT odstraňuje kroky ručního odizolování a krimpování

Předem zakončené kabelové sestavy využívající připojení ve stylu IDC šetří instalačním technikům spoustu času ve srovnání se starými metodami šroubových svorek. Odstraňují zakončovací kroky na místě a snižují riziko chyb v zapojení. To snižuje náklady na instalaci a údržbu.

HRB&HRBCN Connector je držitelem certifikací ISO 9001, UL, VDE a TS16949. Ty potvrzují stálou kvalitu a spolehlivost pro dlouhodobé průmyslové použití. Když si vyberete certifikované konektory, snížíte riziko prostojů a zajistíte, že váš návrh splňuje světové standardy. Toto zaměření na kvalitu, dobré plánování cyklů spojování a snadná instalace poskytuje vysokou spolehlivost, kterou vaše zařízení potřebuje.

Navrhování spolehlivých konektorových systémů vyžaduje promyšlené volby na každém kroku. Musíte posoudit podmínky prostředí, specifikovat fyzické rozměry, vybrat ochranné mechanismy a naplánovat požadavky životního cyklu. Žádný jednotlivý konektor nefunguje nejlépe pro každou aplikaci. Optimální řešení vyvažuje elektrický výkon, ochranu životního prostředí, fyzickou velikost a náklady.

Konkrétní údaje o výkonu vždy vyhledejte v datových listech výrobce. HRB&HRBCN Connector nabízí standardní i přizpůsobená propojovací řešení pro jedinečné potřeby aplikací. Jejich konektory zajišťují spolehlivé připojení a přenos energie v náročných průmyslových prostředích.

Obraťte se na zkušené výrobce konektorů v rané fázi procesu návrhu. Zajišťují plné pochopení vašich požadavků. Tato spolupráce zvyšuje efektivitu a snižuje prostoje. Vaše zařízení si tuto pozornost zaslouží. Promyšlený design přináší zvýšenou efektivitu a dlouhodobou spolehlivost celého vašeho systému.

FAQ

Jaké IP hodnocení potřebuji pro mycí prostředí?

Vyberte si IP67 pro zařízení, která se postříkají vodou nebo krátce namočí. Toto hodnocení stanovené normou IEC 60529 chrání před prachem a zvládá krátké ponory. HRB IP67 Vodotěsné konektory fungují od -55 °C do +85 °C, takže se hodí pro potravinářské a venkovní zařízení.

Jak mohu vybrat správnou výšku tónu pro svou aplikaci?

Přizpůsobte výšku vašim potřebám. Větší rozteče jako 6,35 mm nebo 10,0 mm přenášejí vysoký výkon do motorů a ohřívačů. Menší rozteče, jako je 1,27 mm nebo 2,5 mm, se hodí pro připojení signálu tam, kde na prostoru záleží více než na výkonu. U nastavení s více kolíky vždy zkontrolujte křivku snížení výkonu výrobce.

Jaký uzamykací mechanismus funguje nejlépe pro prostředí s vysokými vibracemi?

Zámky mezi pouzdrem a svorkou zabraňují vibracím při roztahování spojů. Konektory HRB IP67 využívají tento design, aby zůstaly v bezpečí při namáhání. U šroubových konektorů přidejte matici pro zajištění závitů nebo nylonové vložky, abyste zastavili uvolňování. Mechanické klíčování také blokuje nesprávné připojení, přepracování řezání a poškození.

Na kolik cyklů páření bych měl naplánovat?

Počítejte, kolikrát se vaše zařízení během své životnosti zapojí a odpojí. Mosazné kontakty vydrží méně než 500 cyklů. Kontakty z fosforového bronzu a slitin mědi zvládnou 500 až více než 5 000 cyklů. Pro časté zapojování zvolte pozlacené kontakty. Odolávají opotřebení a udržují si nízkou odolnost mnohem déle než pocínované.
