RAST 5.0 rozteč RAST PCB hlavička M940X

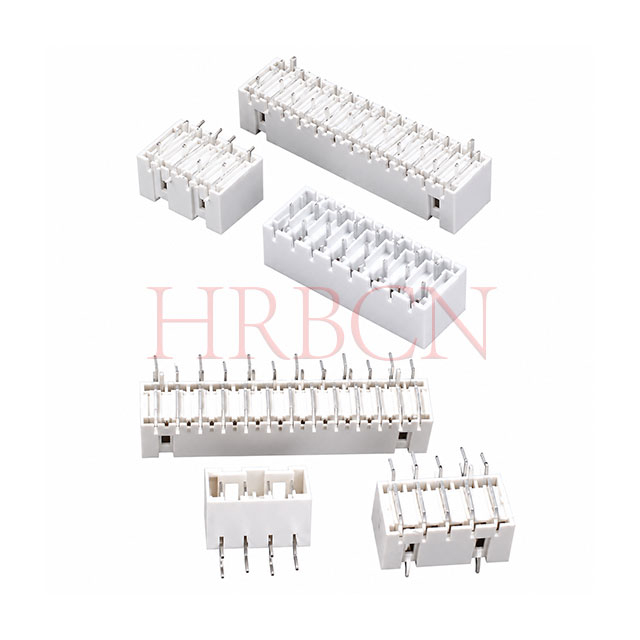

Řada HRB M940X je a RAST 5.0 standardní záhlaví karty PCB s roztečí 5,0 mm, dostupné ve svislé (vertikální) a úhlové (horizontální) verzi. Poskytuje bezpečné uzamykací struktury (zámek na horní straně / zámek na spodní straně) a polohovací čepy pro stabilní instalaci a antivibrační výkon. S hodnocením 16A/250V AC/DC, provozní teplota od -40 °C až +120 °C, pouzdro z UL94 V-0 nylon 66 a GWT 750 °C vyhovující, zajišťuje vysokou bezpečnost a spolehlivost. Série podporuje 2–12pinové konfigurace, dvoulinkové a in-line provedení, široce používané v domácích spotřebičích, průmyslových řídicích systémech, automobilové elektronice a napájecích zařízeních.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M940X

  • HRB

  • 8536909000

Popis kódování HRB a rozhraní párování

Série

Poz. Žádný.

Kontaktujte Pitch

Popis

Páření s

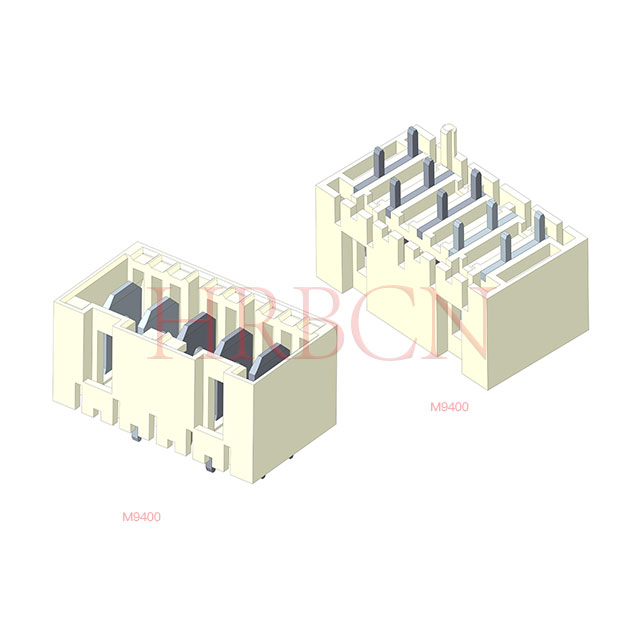

M9400

2-12pin

5,0 mm

Záhlaví desky plošných spojů RAST 5, vzpřímené, s polohovacím čepem,  dvouřádkové

M5005, M5006, M5007

M5038

M5039 a M5040

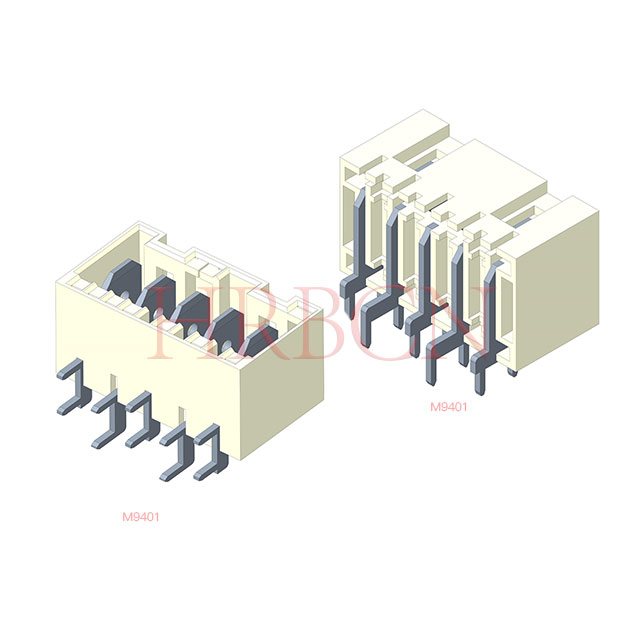

M9401

2-12pin

5,0 mm

Záhlaví desky plošných spojů RAST 5,  hranaté, se zámkem na horní straně,  Dual-line

M5005, M5006, M5007

M5038

M5039 a M5040

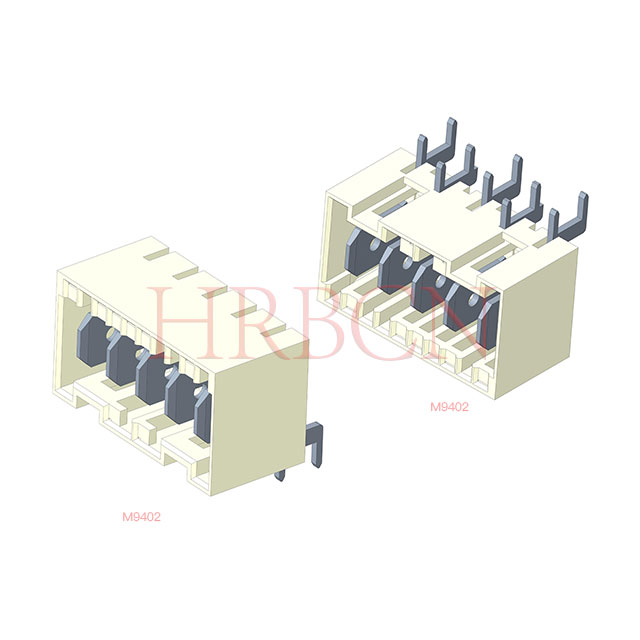

M9402

2-12pin

5,0 mm

Záhlaví desky plošných spojů RAST 5, hranaté, se zámkem na spodní straně,  dvouřádkové

M5005, M5006, M5007

M5038

M5039 a M5040

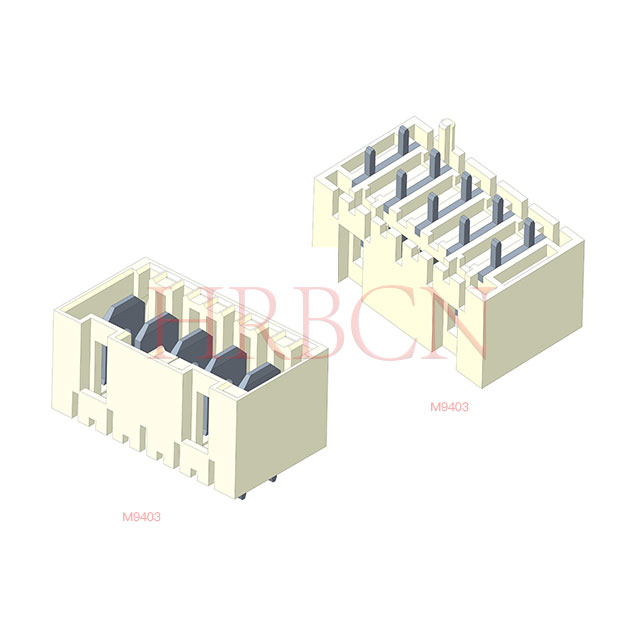

M9403

2-12pin

5,0 mm

Záhlaví desky plošných spojů RAST 5, vzpřímené, s polohovacím čepem,  In-line

M5005, M5006, M5007

M5038

M5039 a M5040

M9405

2-12pin5,0 mm

Záhlaví desky plošných spojů RAST 5, hranaté , se zámkem na spodní straně,  Dual-line

M5005, M5006, M5007

M5038

M5039 a M5040

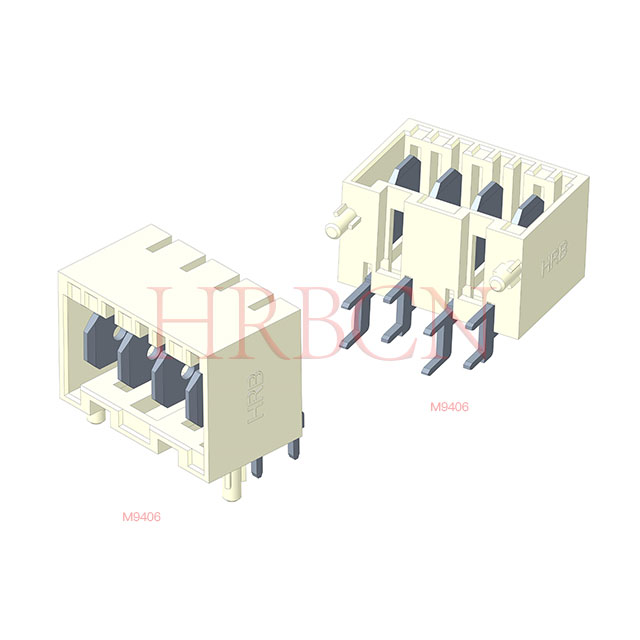

M94062-12pin5,0 mmZáhlaví desky plošných spojů RAST 5, hranaté,  se spodním bočním zámkem , s polohovacím čepem,  dvouřádkové

M5005, M5006, M5007

M5038

M5039 a M5040

Výhody technologie RAST

  • Standardizovaná průmyslová specifikace rozteče 5,0 mm

  • Spolehlivá struktura spojení kontaktů karty

  • Vestavěná polarizace, aby se zabránilo špatnému párování

  • Bezpečné zamykání a antivibrační výkon

  • Vysoká proudová a vysokonapěťová nosnost

  • Bezpečnost žhavícího drátu a pouzdra zpomalujícího hoření

  • Vícenásobná montáž: svislá / úhlová volitelná

  • Plná kompatibilita s běžnými značkami spotřebičů

Vlastnosti produktu

  • Průmyslový standard 5,0 mm

  • Vysoký proud a napětí

  • Široká provozní teplota

  • Zajistěte mechanismus pozitivního zamykání

  • Vestavěná polarizace a klíčování

  • Vysoká bezpečnost a odolnost proti ohni

  • Flexibilní možnosti umístění a rozložení

  • Robustní elektrický výkon

  • Cenově výhodné a nenáročné na montáž

Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o návrhu REACHUS v Kalifornii 65

Produktové certifikáty

Bezpečnostní schválení a certifikace: VDE, UL, cUL

UL Hodnocení hořlavosti: UL 94V-0

Typické aplikace

  • Domácí spotřebiče a pračky

  • Průmyslové řídicí systémy

  • Automobilové elektronické moduly

  • Zařízení chytré domácnosti

  • Napájecí zařízení

  • Systémy komerčních spotřebičů

  • Zařízení pro automatizaci kanceláří

  • Komunikační a síťová zařízení


Jmenovitý proud
16A AC DC
Jmenovité napětí
250V AC DC
Provozní teplota
-40˚C~+120˚C
Kontaktní odpor
10mΩ max.
Izolační odpor
1000mΩ min.
Vydržet napětí
2500V AC/min
Materiál
Pouzdro:Nylon66 UL94V-0
Terminál: mosaz
Koncová úprava
Pocínováno
Postříbřeno
Pozlaceno
GWT
750˚C

Otázka: Proč zvolit RAST 2.5 & RAST 5.0?

A: Dual Pitch Flexibilita: RAST 2.5 pro kompaktní, nízký až střední výkon; RAST 5.0 pro vysokoproudé, odolné aplikace.

Vysoká účinnost: Konektory HRB jsou vybaveny zakončením IDC, které eliminuje odizolování a krimpování vodičů, což zkracuje dobu montáže o více než 50 % u automatizovaných linek.

Osvědčená spolehlivost: 4bodová konstrukce kontaktu, poddajnost žhavícího drátu a pozitivní zamykání zajišťují dlouhodobý výkon v extrémních podmínkách.

Globální standardizace: Zaměnitelné s konektory vyhovujícími RAST od předních výrobců, což snižuje rizika dodavatelského řetězce.

Konektory RAST 2.5 a RAST 5.0 od kompaktních zařízení pro chytrou domácnost až po těžké průmyslové stroje poskytují bezkonkurenční všestrannost, spolehlivost a nákladovou efektivitu pro moderní elektronický design.

Otázka: Jaký je rozdíl mezi konektory RAST 2.5 a RAST 5.0?

Odpověď: Hlavní rozdíl spočívá ve velikosti hřiště a proudovém hodnocení. RAST 2.5 využívá 2,5 mm kompaktní rozteč pro úsporu místa a připojení s nízkým až středním výkonem; RAST 5.0 má rozteč 5,0 mm, vhodný pro aplikace s vysokým proudem a vysokým výkonem. Oba dodržují jednotnou průmyslovou standardní strukturu s bezpečným spojením a uzamykacím designem.

Otázka: Jaké jsou hlavní aplikační scénáře konektorů řady RAST?

Odpověď: Jsou široce používány v domácím bílém zboží, inteligentních domácích zařízeních, systémech HVAC, automatizaci budov, automobilové interiérové ​​elektronice, průmyslových ovládacích panelech a napájecích zařízeních, které pokrývají potřeby připojení drátu k desce, desky k desce a drátu k drátu.

Otázka: Jsou konektory RAST odolné vůči vysokým teplotám a vibracím?

A: Určitě. Řada využívá vysoce kvalitní izolační materiály a optimalizovaný konstrukční design, s vynikající teplotní tolerancí a antivibračním výkonem, stabilní pro dlouhodobý provoz v domácnostech, HVAC a automobilových náročných pracovních prostředích.

Otázka: Podporuje řada HRB RAST ukončení IDC?

A: Ano. Konektory HRB RAST 2.5 a RAST 5.0 podporují profesionální ukončovací technologii IDC, která vynechává postupy odizolování a krimpování vodičů, výrazně zlepšuje efektivitu výroby a je vhodná pro automatizované hromadné montážní linky.

Otázka: Mají RAST 2.5 a RAST 5.0 funkci proti chybnému vložení?

A: Ano. Vestavěná polarizace a struktura klíčování účinně zabraňují chybnému spárování. Vybaveno bezpečným uzamykacím mechanismem, aby se zabránilo uvolněnému spojení způsobenému vibracemi, což zajišťuje stabilitu a bezpečnost spojení.

Otázka: Může řada HRB RAST nahradit konvenční standardní konektory?

A: Ano. HRB RAST 2.5 a RAST 5.0 dodržují univerzální průmyslové standardní rozměry a instalační specifikace, s dobrou kompatibilitou, což může dokonale nahradit konvenční standardní propojovací komponenty a snížit pořizovací náklady.

Otázka: Jaké způsoby zapojení jsou k dispozici pro konektory RAST?

Odpověď: Podporuje připojení izolačního posunu IDC a tradiční metody krimpovacího zapojení, flexibilní pro různé výrobní procesy, lze použít ruční montáž a automatické montážní linky.

Otázka: Jaký je způsob balení konektoru RAST 2.5 IDC M500X?

Odpověď: Naše konektory RAST 5.0 IDC mají standardní balení cívky vhodné pro automatickou montáž SMT.
