2,5mm rozteč drátu k desce vodotěsné konektory s pravým úhlem

Sdílet s:

2,5mm rozteč drátu k desce vodotěsné konektory s pravým úhlem

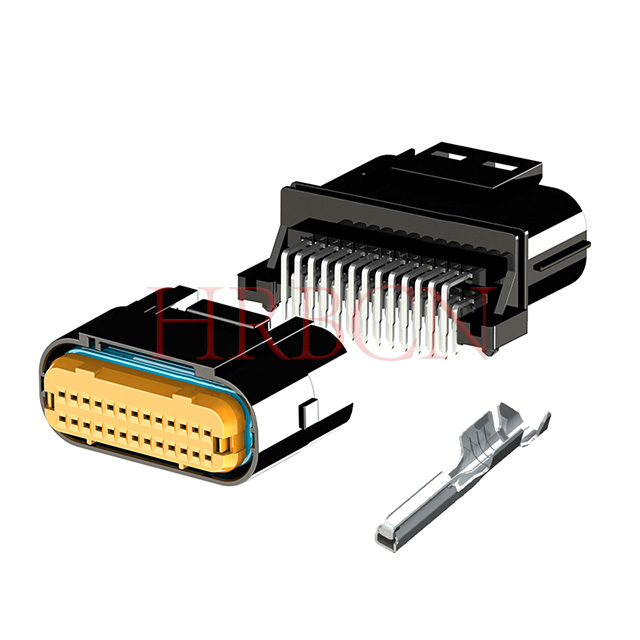

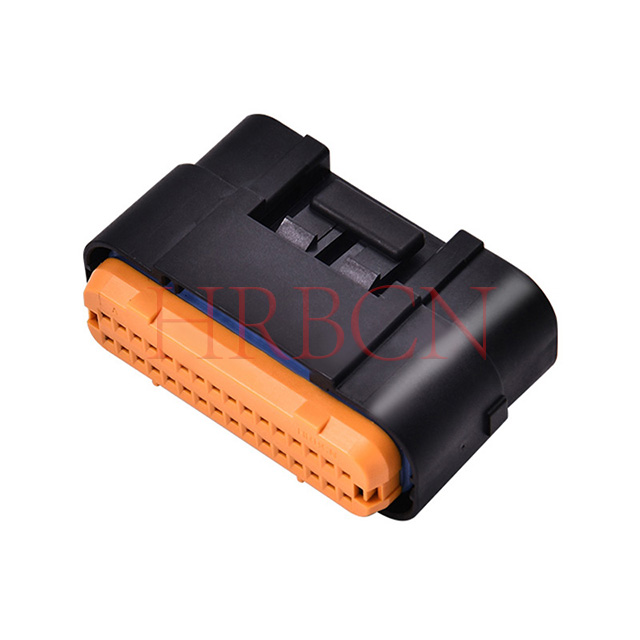

Řada HRB M2532 a M2531R jsou kompaktní vodotěsné pravoúhlé konektory drát-deska s roztečí 2,5 mm s krytím IP67 na ISO 20653. Tato miniaturní řada, navržená tak, aby vyřešila problém objemných, vysoce nákladných tradičních vodotěsných konektorů, poskytuje nákladově efektivní stabilní připojení pro drsná vlhká prostředí. Podporuje 2×9/13/16/17/20 pozic, pracuje s 22–16 AWG vodiči, jmenovitý 3A 100V. Široce se používá pro elektrická vozidla, e-motocykly, vestavěné automobilové kamery a baterie, vodotěsné kabely, venkovní vybavení.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2532 a M2531R
Značka:
HRB
Kód:
8536909000

Většina průmyslových vodotěsných konektorů je předimenzovaná, obtížně se montuje a je nákladná. HRB 2,5mm rozteč pravoúhlého vodiče na desku vodotěsného konektoru (Model M2532/M2531R) je vyvinut jako mini-velikost levné vodotěsné propojovací řešení pro automobilové a venkovní elektrické systémy.

S vodotěsným a prachotěsným stupněm IP67, pevným pryžovým těsněním a dvojitým uzamykacím mechanismem zaručuje stabilní těsnost a ochranu proti uvolnění při vibracích, vlhkosti a kolísání teploty. Počet kolíků od 2×9 do 2×20 uspokojí různorodé požadavky na kabeláž automobilových kamer, automobilových baterií, elektrických dvoukolek a venkovních strojů.

	Název dílu	Číslo dílu

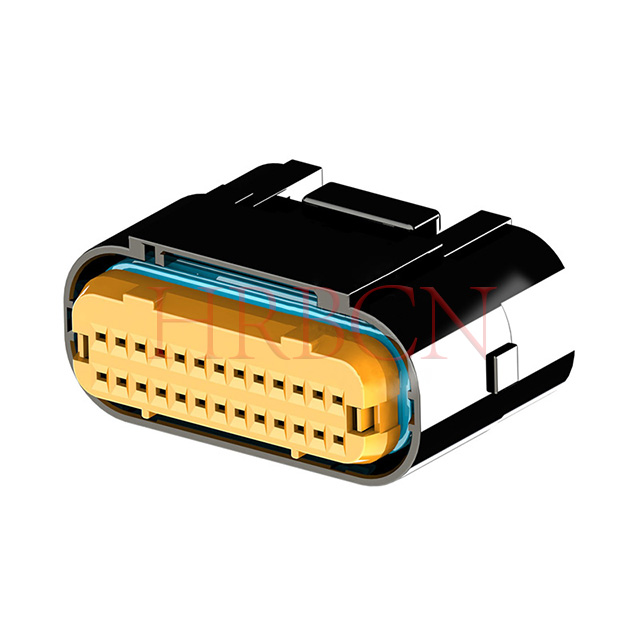

Drátová strana	Pouzdro nádoby	Řada M2532

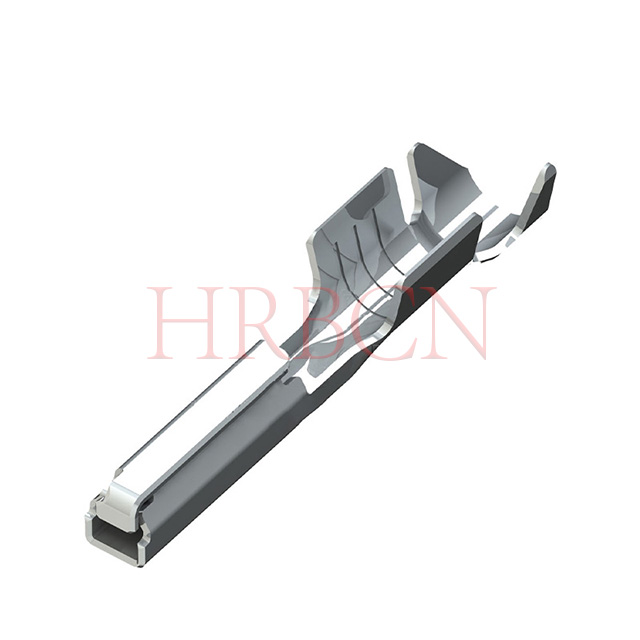

	Terminál	Řada T2532
	Použitelný drát	AWG16 až AWG22

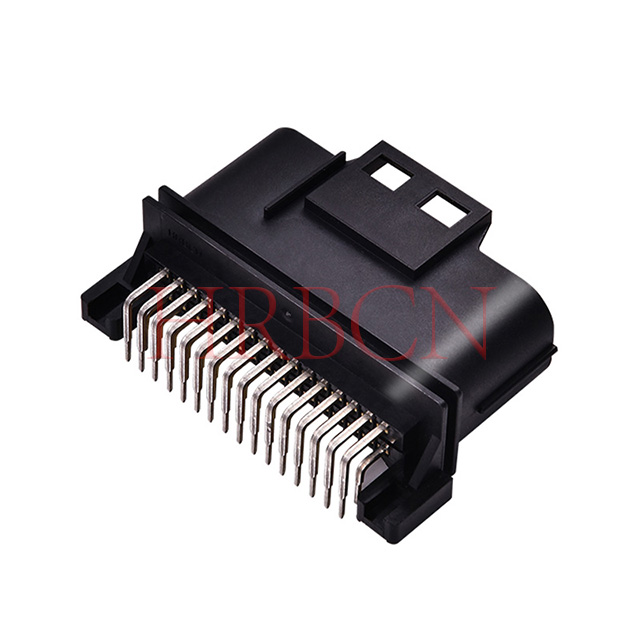

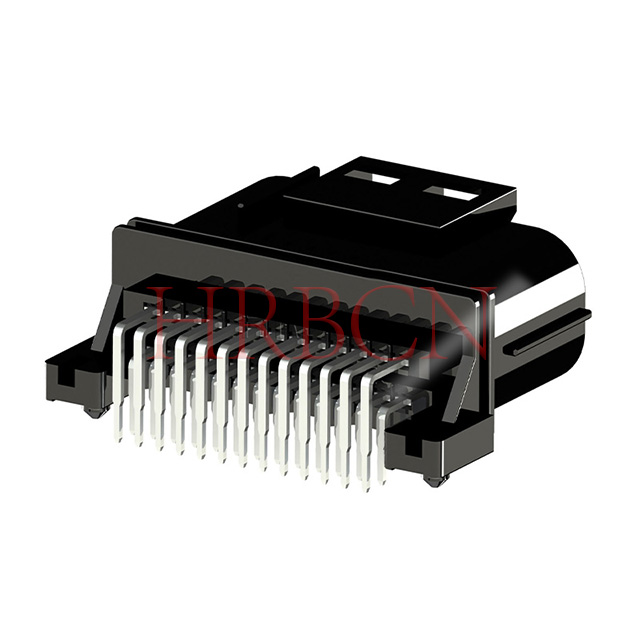

strana PCB	Pravoúhlý DIP záhlaví	Řada M2531R

Vodotěsné konektory 2,5 mm rozteč drátu k desce Název dílu a číslo dílu, rozložený pohled na konektor řady HRB M2532

Definice P/N

M2531R-2xN-X

① ② ③ ④

①: Sériové číslo položky HRB

②: R: Pravý úhel (90°)

③: Počet kolíků na řádek: 9/13/16/17/20

④: HSG Barva: B: černá, G: šedá

M2532-2xN-B

① ② ③

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 9/13/16/17/20

③: HSG Barva: B: černá

Základní vlastnosti

Třída vodotěsnosti IP67 v souladu s ISO 20653, plně prachotěsná a voděodolná
Integrovaný pevný pryžový těsnící kroužek, spolehlivý drát a těsnění na protilehlé straně
Dvoužebrový zásuvkový kontakt, velké přední zkosení zabraňuje poškození průchodky
Sestava předního krytu umožňuje detekci neúplně vložených zásuvkových kontaktů
Plně vodotěsná průchodka na krimpovací oblasti pro kompaktní strukturu
Vodotěsný těsnicí kroužek v oblasti spojování zabraňuje přímému kontaktu se stěnou izolátoru
Široký teplotní rozsah: -40℃ ~ +125℃, přizpůsobí se drsným pracovním podmínkám vozidla
Více možností pinů: 2×9, 2×13, 2×16, 2×17, 2×20 pozic

Rozložený pohled

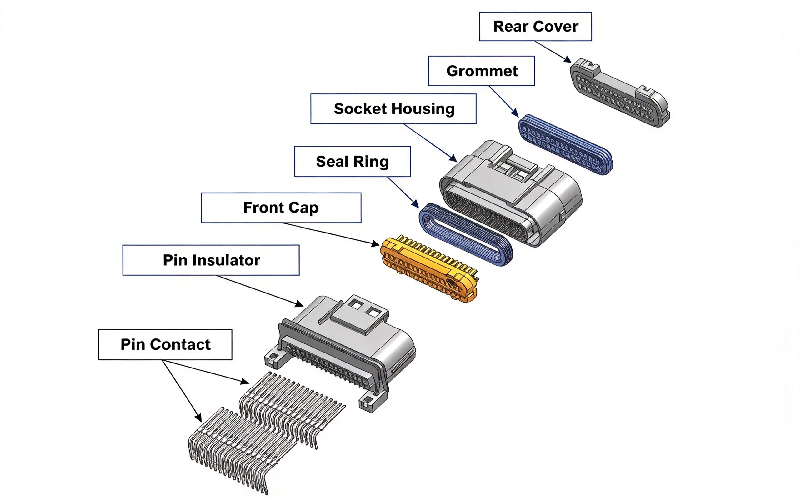

Tento rozložený pohled ukazuje všechny klíčové součásti vodotěsného konektoru, včetně kolíkových kontaktů, izolátoru kolíků, předního krytu, těsnicího kroužku, pouzdra zásuvky, průchodky a zadního krytu. Vícevrstvá těsnící struktura poskytuje spolehlivý vodotěsný výkon IP67, zatímco design předního krytu pomáhá detekovat neúplné vložení terminálu pro lepší kvalitu montáže.

Rozložený pohled na HRB vodotěsný konektor drát-vodič zobrazující kontakty kolíků, izolátor kolíků, přední kryt, těsnicí kroužek, pouzdro zásuvky, průchodku a zadní kryt

Aplikační scénáře

Vodotěsné připojení vestavěné baterie elektrického vozidla
Vnitřní rozvody elektrického motocyklu
Vodotěsný postroj pro vestavěnou automobilovou kameru
Venkovní monitorování a venkovní vodotěsná elektrická zařízení
Malé průmyslové stroje elektroinstalace vlhkého prostředí

Otázka: Jaký je požadavek na test odolnosti pro konektor řady M2532?

Odpověď: Sdružený konektor musí před environmentálními zkouškami absolvovat 50 cyklů zapojení/rozpojení při maximální rychlosti 10 cyklů za minutu. Po zkoušce nesmí maximální přechodový odpor překročit 10 mΩ.

Otázka: Jaký je požadavek na zvýšení teploty konektoru M2532?

Odpověď: S konektorem zcela zasunutým propusťte maximální jmenovitý proud a změřte nárůst teploty kontaktu. Maximální povolený nárůst teploty je 30°C.

Otázka: Jaký je požadavek na vibrační test pro konektor řady M2532?

Odpověď: Sdružený konektor je testován při použití 1A DC. Testovací frekvence 50~1000Hz během 10 minut, 3 hodiny pro každou osu X/Y/Z. Kabel musí být během zkoušky upevněn.

Požadavky po testu: Žádné poškození vzhledu; přechodový odpor ≤10mΩ; nespojitost ≤ 1 mikrosekunda max.

Otázka: Jaký je požadavek na test odolnosti proti vodě pro konektor řady M2532?

Odpověď: Konektor je umístěn ve zkušební komoře pro cyklický test postřikem vodou.

- Sprcha zapnutá: 20 minut při pokojové teplotě

- Vypnutí sprchy: 40 minut při 100°C

- Celkem 48 cyklů.

Kritéria vyhovění: Žádné poškození na vzhledu; přechodový odpor ≤10mΩ.

Otázka: Jaký je požadavek na test vlhkosti pro konektor řady M2532?

Odpověď: Plně zapojené konektory jsou vystaveny teplotě 85±2°C, 90~95% relativní vlhkosti po dobu 500 hodin.

Kritéria přijetí: Žádné poškození vzhledu; přechodový odpor ≤10mΩ.

Q1: Jaký je těsnicí design konektorů řady M2532?

A1: M2532 využívá integrované těsnění v utěsněné dutině, které poskytuje stabilní a spolehlivý vodotěsný výkon.

Otázka: Jaké počty kolíků a barvy krytu jsou k dispozici pro konektory řady M2532?

Odpověď: Řada M2532 nabízí několik možností dvouřadých kolíků: 2×9, 2×13, 2×16, 2×17, 2×20. K dispozici jsou dvě barvy krytu: černá (přípona -B) a šedá (přípona -G).

Otázka: Jaká doporučení poskytuje HRB výrobcům kabelových svazků při montáži konektorů M2532?

A:

1. Průřez vodiče a specifikace krimpování koncovek musí dobře odpovídat.

2. Před montáží ověřte správnou polohu funkční dutiny, abyste předešli nesprávnému vyrovnání.

3. Během montáže udržujte svorky a konektory mimo dosah maziv, rozpouštědel a jiných škodlivých nečistot.

4. Oškrábejte a oddělte přepracované svorkové vodiče a konektory; přepracované polotovary a konektory NESMÍ být

znovu použito.

Otázka: Jaká doporučení pro výrobce OEM při používání konektorů M2532?

A:

1. Během úplné montáže kabelového svazku se nedotýkejte nebo nepoškozujte těsnění a těsnicí kroužky.

2. Během montáže zabraňte kolizím mezi konektory a jinými součástmi.

Q2：Jaká je funkce umístění sloupků na hlavičce PCB?

Odpověď 2: Polohovací sloupky pomáhají snižovat kolísání a posun po montáži PCB, což výrazně zlepšuje celkovou stabilitu konektoru.

Otázka: Jak spojit konektor M2532 na straně kabelu s konektorem M2531R PCB?

Odpověď: Zarovnejte klíčovací prvky M2532 a M2531R. Zasunujte paralelně konstantní rychlostí, dokud neuvidíte, že primární západka plně zapadla a neuslyšíte slyšitelné cvaknutí. To potvrzuje, že spojení kabelu s deskou je dokončeno.
