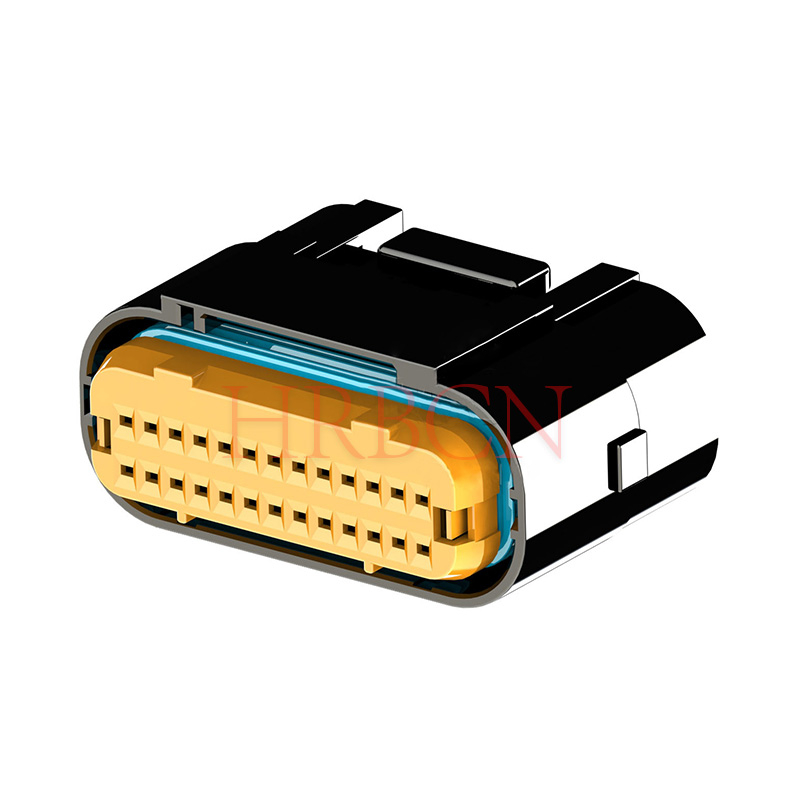

Automobilový vodotěsný kryt zásuvky konektorů s roztečí 2,5 mm

Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M2532-2xN-B, T2532-X-2

  • HRB

  • 8536909000

Většina průmyslových vodotěsných konektorů je předimenzovaná, obtížně se montuje a je nákladná. HRB 2,5mm rozteč pravoúhlého vodiče na desku vodotěsného konektoru (Model M2532/M2531R) je vyvinut jako mini-velikost levné vodotěsné propojovací řešení pro automobilové a venkovní elektrické systémy.

S vodotěsným a prachotěsným stupněm IP67, pevným pryžovým těsněním a dvojitým uzamykacím mechanismem zaručuje stabilní těsnost a ochranu proti uvolnění při vibracích, vlhkosti a kolísání teploty. Počet kolíků od 2×9 do 2×20 uspokojí různorodé požadavky na kabeláž automobilových kamer, automobilových baterií, elektrických dvoukolek a venkovních strojů.


 Název dílu Číslo dílu
Drátová strana Pouzdro nádoby Řada M2532
Terminál Řada T2532
Použitelný drát AWG16 až AWG22
strana PCB Pravoúhlý DIP záhlaví Řada M2531R

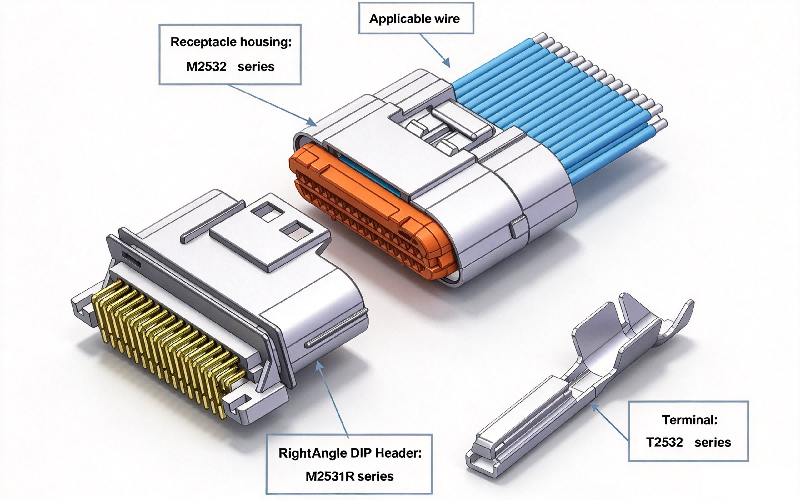

Vodotěsné konektory 2,5 mm rozteč drátu k desce Název dílu a číslo dílu, rozložený pohled na konektor řady HRB M2532

Definice P/N

M2532-2xN-B

     ①       ② ③

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 9/13/16/17/20

③: HSG Barva: B: černá




Základní vlastnosti


  • Třída vodotěsnosti IP67 v souladu s IEC 60529, plně prachotěsná a voděodolná

  • Integrovaný pevný pryžový těsnící kroužek, spolehlivý drát a těsnění na protilehlé straně

  • Dvojpružinové cínové koncovky z fosforového bronzu, stabilní nízký přechodový odpor

  • Provedení se dvěma zámky: zámek mezi svorkami + vnitřní zámek pouzdra, ochrana proti pádu během vibrací

  • Kompaktní pravoúhlá hlavička PCB, šetří vnitřní instalační prostor zařízení

  • Široký teplotní rozsah: -40℃ ~ +125℃, přizpůsobí se drsným pracovním podmínkám vozidla

  • Více možností pinů: 2×9, 2×13, 2×16, 2×17, 2×20 pozic

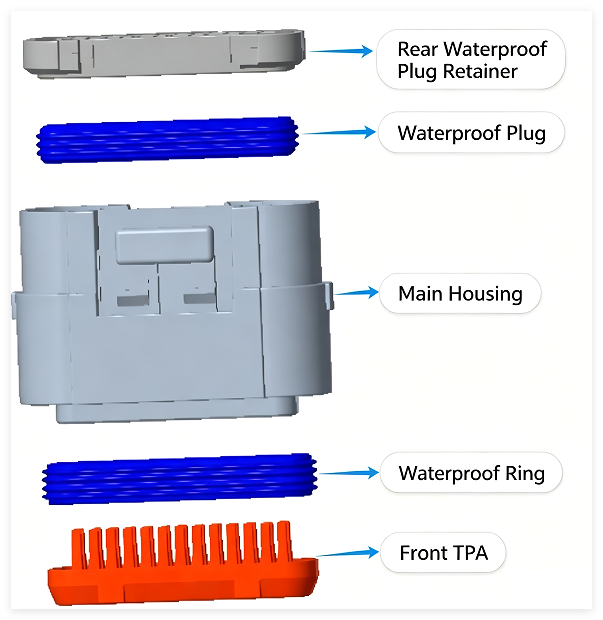

Rozložený pohled


Tento rozložený pohled zobrazuje úplnou sestavu vodotěsného konektoru HRB M2532. Díky vícevrstvému ​​těsnění a přednímu zamykání sekundárního terminálu TPA poskytuje spolehlivý výkon IP67 proti vibracím, vlhkosti a prachu pro náročné průmyslové a nové energetické aplikace.

 HRB 2,5 mm rozteč Pouzdro zásuvky konektoru řady M2532 v rozloženém stavu

Aplikační scénáře


  • Vodotěsné připojení vestavěné baterie elektrického vozidla

  • Vnitřní rozvody elektrického motocyklu

  • Vodotěsný postroj pro vestavěnou automobilovou kameru

  • Venkovní monitorování a venkovní vodotěsná elektrická zařízení

  • Malé průmyslové stroje elektroinstalace vlhkého prostředí



Aktuální hodnocení
3A AC DC Max.
Jmenovité napětí
100V AC DC
Teplotní rozsah
-40 ºC až +125 ºC
Kontaktní odpor
10mΩ Max
Izolační odpor
1000MΩ min
Odolné napětí
1000V AC/min
Vodotěsná třída
IPX7 podle IEC 60529
Použitelnost terminálu
AWG16-20 (0,5-1,25 mm²)
AWG22-20 (0,3-0,5 mm²)
Materiál
Koncovka: slitina mědi
Pouzdro: PBT
Ukončení terminálu
Pocínováno
Prachotěsná třída
IP6X

Otázka: Jaký je požadavek na test odolnosti pro konektor řady M2532?

Odpověď: Sdružený konektor musí před environmentálními zkouškami absolvovat 50 cyklů zapojení/rozpojení při maximální rychlosti 10 cyklů za minutu. Po zkoušce nesmí maximální přechodový odpor překročit 10 mΩ.

Otázka: Jaký je požadavek na zvýšení teploty konektoru M2532?

Odpověď: S konektorem zcela zasunutým propusťte maximální jmenovitý proud a změřte nárůst teploty kontaktu. Maximální povolený nárůst teploty je 30°C.

Otázka: Jaký je požadavek na vibrační test pro konektor řady M2532?

Odpověď: Sdružený konektor je testován při použití 1A DC. Testovací frekvence 50~1000Hz během 10 minut, 3 hodiny pro každou osu X/Y/Z. Kabel musí být během zkoušky upevněn.

Požadavky po testu: Žádné poškození vzhledu; přechodový odpor ≤10mΩ; nespojitost ≤ 1 mikrosekunda max.

Otázka: Jaký je požadavek na test odolnosti proti vodě pro konektor řady M2532?

Odpověď: Konektor je umístěn ve zkušební komoře pro cyklický test postřikem vodou.

- Sprcha zapnutá: 20 minut při pokojové teplotě

- Vypnutí sprchy: 40 minut při 100°C

- Celkem 48 cyklů.

Kritéria vyhovění: Žádné poškození na vzhledu; přechodový odpor ≤10mΩ.

Otázka: Jaký je požadavek na test vlhkosti pro konektor řady M2532?

Odpověď: Plně zapojené konektory jsou vystaveny teplotě 85±2°C, 90~95% relativní vlhkosti po dobu 500 hodin.

Kritéria přijetí: Žádné poškození vzhledu; přechodový odpor ≤10mΩ.
