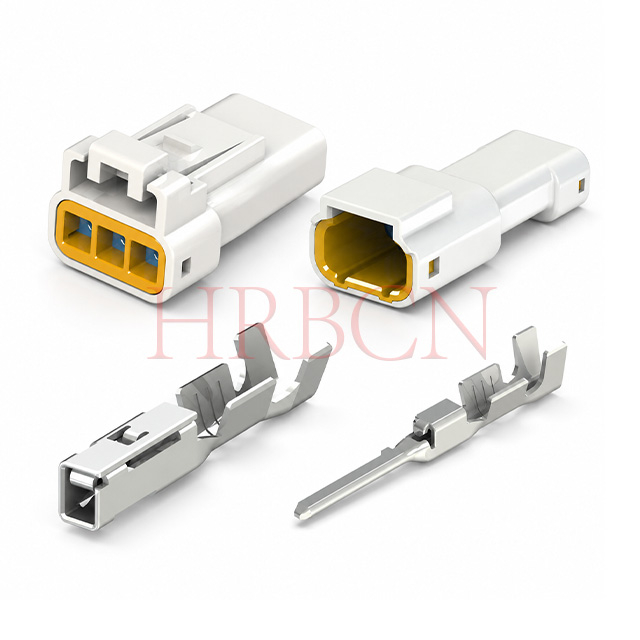

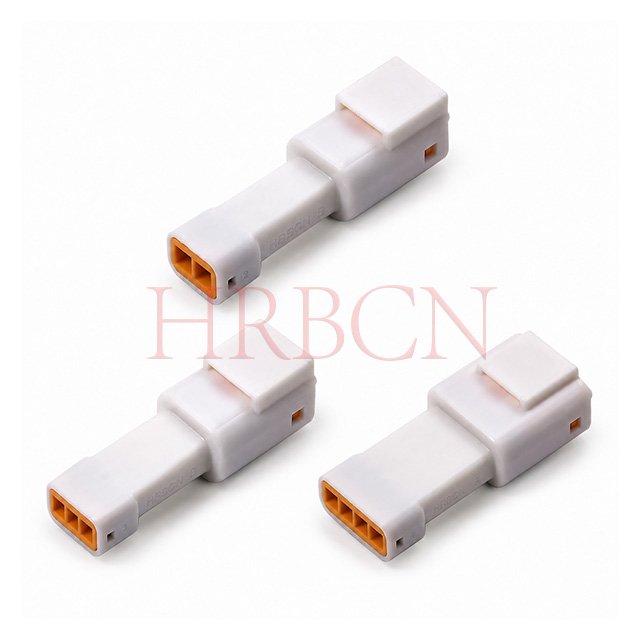

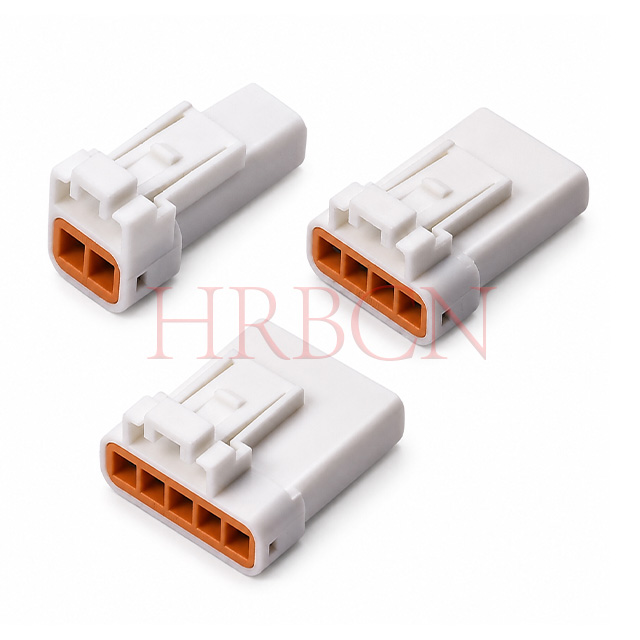

Vodotěsné konektory HRB 3,0 mm s roztečí jedné řady vodičů a vodičů

Technické často kladené dotazy

Otázka: Jaká je doporučená délka drátu?

A: Referenční hodnota pro délku drátu je 3,00±0,20 mm.

Délka drátěného pásu závisí na typu drátu a metodě krimpování a pro potvrzení optimální délky pásku se použijí skutečné podmínky zpracování.

Během procesu odizolování drátu neřezejte ani nepřeřezávejte vodiče.

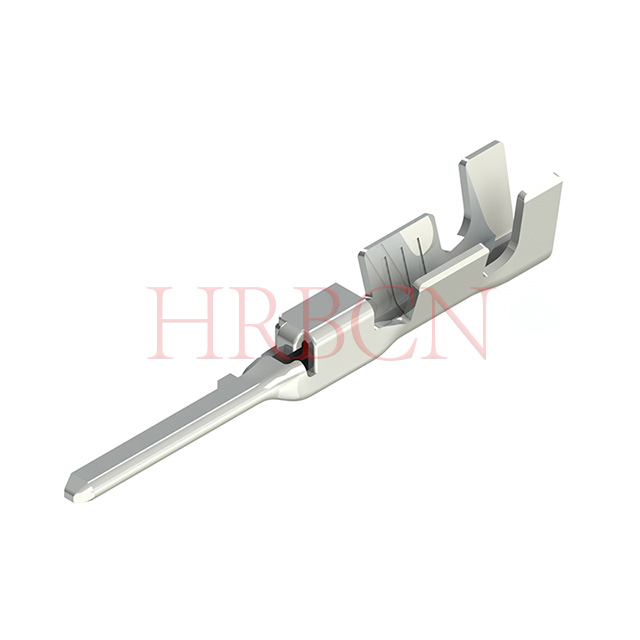

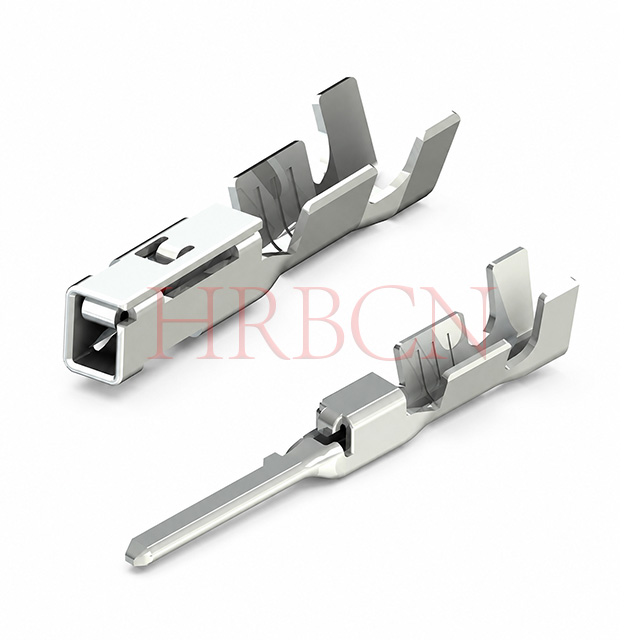

Otázka: Jak správně vložit krimpovanou koncovku do pouzdra?

A: Před vložením krimpované koncovky srovnejte orientaci krytu a koncovky, aby byly správně spárovány.

Když otvor zámku pouzdra směřuje nahoru, strana s válcovým švem zvlněné koncovky musí také směřovat nahoru.

Během vkládání ani po něm neotáčejte terminál. Rotace může způsobit poškození pryžových těsnění a krytu.

Poznámka: Při vkládání terminálu: držte hladký povrch směrem nahoru, funkci ochrany proti klíčku směrem dolů a válcový šev terminálu směrem nahoru. Nesprávná orientace způsobí poškození krytu.

Otázka: Jaké je doporučení pro kabeláž vycházející z konektoru?

Odpověď: Vyhněte se ostrým ohybům o 90 stupňů bezprostředně na výstupu konektorového vodiče. Ostrý pravoúhlý ohyb zkrátí životnost kabeláže a může vést k funkčním poruchám. Při návrhu trasy se doporučuje postupné jemné ohýbání kabelu.

Otázka: Na co je třeba dbát při kontrole hotových výrobků sestav postrojů?

A:

1. Při kontrole vodičů a testování elektrické kontinuity používejte přesné přípravky, aby nedošlo k vypáčení konektoru.

2. Proveďte testy kontinuity pomocí protikusu konektoru (např. zásuvka pro jazýčkový kontakt). Nepoužívejte neshodný test

špendlíky. Pravidelně vyměňujte zkušební protilehlé konektory.

3. Jakékoli deformované nebo poškozené konektory, kontakty, těsnicí kroužky nebo drátová těsnění vyměňte přímo za nové díly, bez ohledu na  závažnost poškození. Nepokoušejte se o opravy.

4. Zkontrolujte, zda jsou drátěná těsnění správně usazena uvnitř krytu.

5. Neprovádějte testování vzduchem, protože by mohlo dojít k uvolnění těsnicích součástí.

Otázka: Jaká jsou opatření pro skladování a přepravu konektorů a kabelových svazků?

A:

1. Pouzdra a krimpované kontakty skladujte za podmínek: teplota 25 °C ± 5 °C, relativní vlhkost ≤70 % RH. Držte se dál od

přímému slunečnímu záření, vlhkosti a prachu. Těsnicí kroužky a drátěná těsnění jsou součásti na bázi pryže. Vystavení UV záření způsobí stárnutí pryže  a kontaminace prachem sníží vodotěsnost.

2. Během skladování a přepravy zacházejte se stohovanými pouzdry a kabelovými svazky se zvýšenou opatrností.

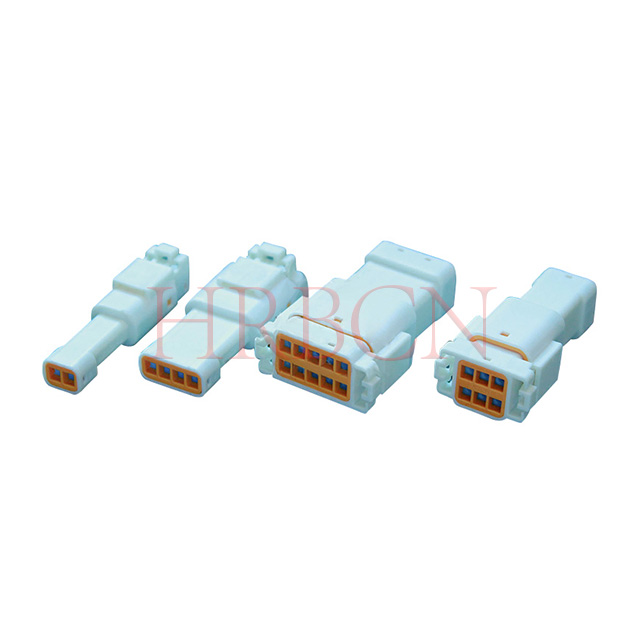

Otázka: Jak správně spárovat samčí a samičí vodotěsné konektory?

A:

⒈Vyrovnejte zajišťovací západku zásuvkového konektoru se zajišťovací páčkou zásuvkového konektoru, lícujte podél osy spojení, nepáčte.

⒉Zatlačte obě pouzdra k sobě, dokud oboustranné zámky zcela nezapadnou. Po uzamčení zazní dva odlišné zvuky 'cvaknutí'.

místo.

⒊Před uvedením do provozu jemně zatáhněte za kryt konektoru, abyste ověřili bezpečné zajištění.

Otázka: Jak správně uvolnit tento vodotěsný konektor se západkou?

A:

⒈Stlačením zajišťovací páčky uvolněte blokování.

⒉Samčí a samičí kryty od sebe odtáhněte v opačných směrech.

Důležité: NETAHEJTE přímo za vodiče, pro odpojení vždy uchopte kryt konektoru.
