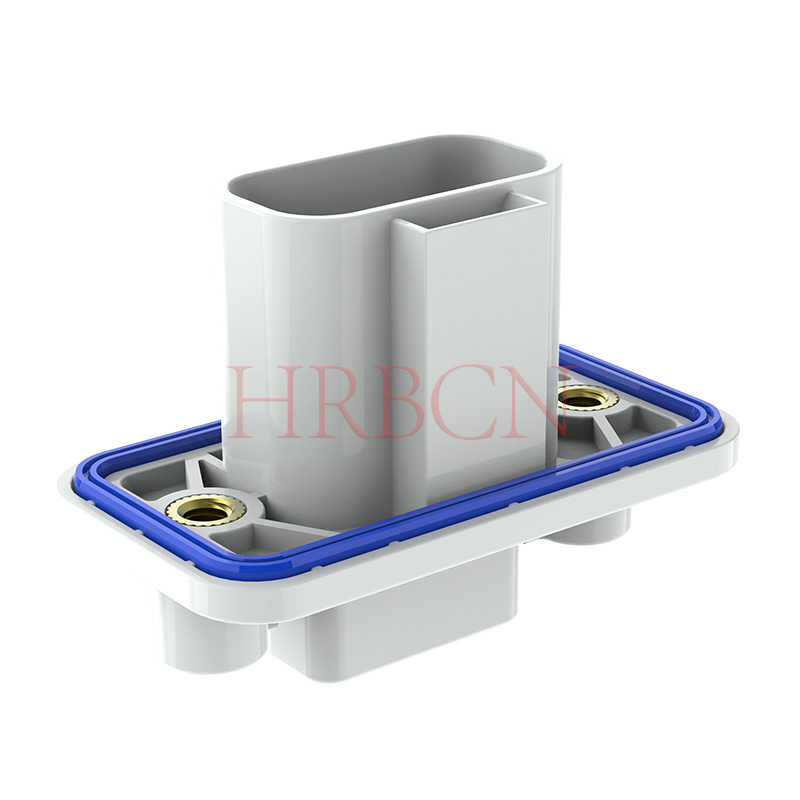

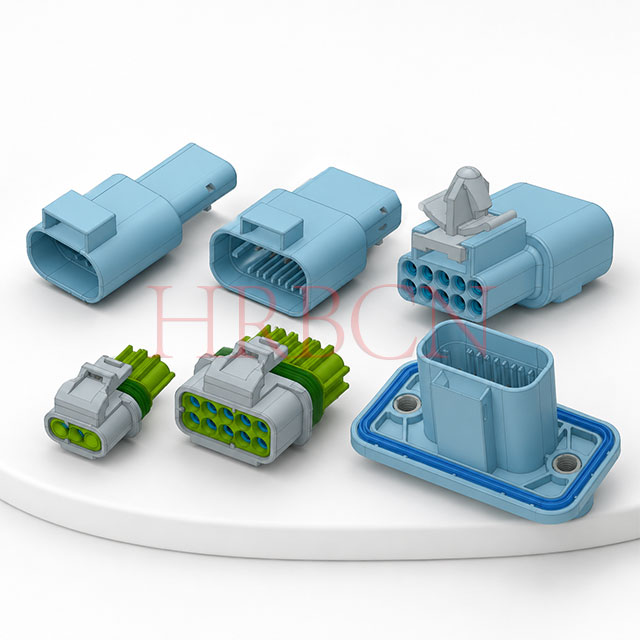

Vodotěsný napájecí konektor HRB 4,0 mm Wire To Wire s montáží na panel

HRB A-M4084 pro montáž na panel 4,0 mm IP67 vodotěsný napájecí konektor drát-vodič, automobilový certifikovaný dvouřadý průchozí konektor s montážními přírubami. Podporuje vodiče 16–24AWG, maximální proud 15A/20A, -40~+125℃, ideální pro připojení napájení přes stěnu skříně v systémech skladování energie, průmyslového řízení a EV.

  • Plně v souladu s RoHS a REACH
  • LV214 (VW75174)
  • IP67
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • A-M4084F-2xN-WP, A-M4084M-2xN-W

  • HRB

  • 8536909000

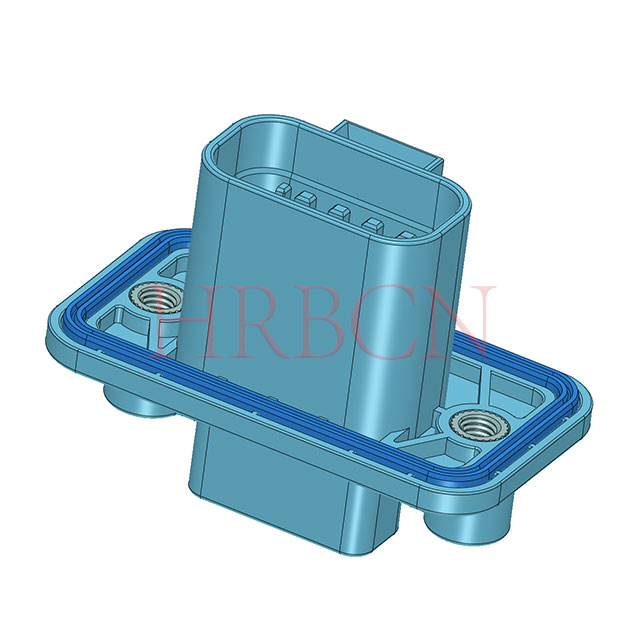

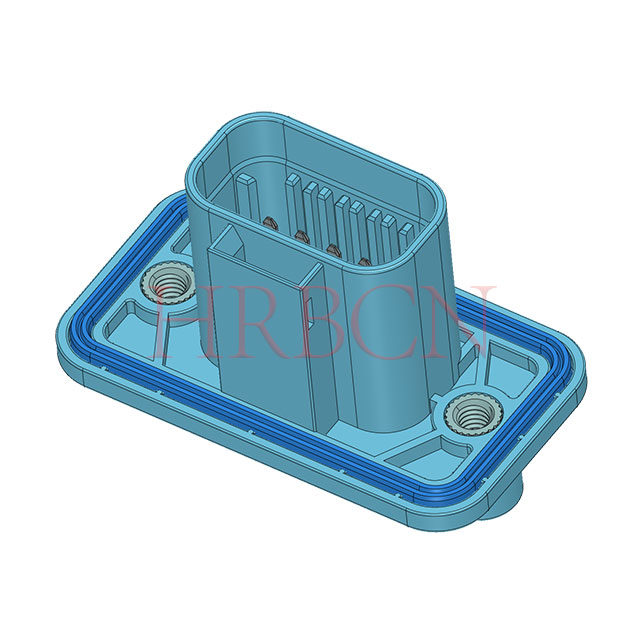

VODOTĚSNÝ KONEKTOR S ROZTEČEM 4,0 mm S MONTÁŽÍ NA PANEL

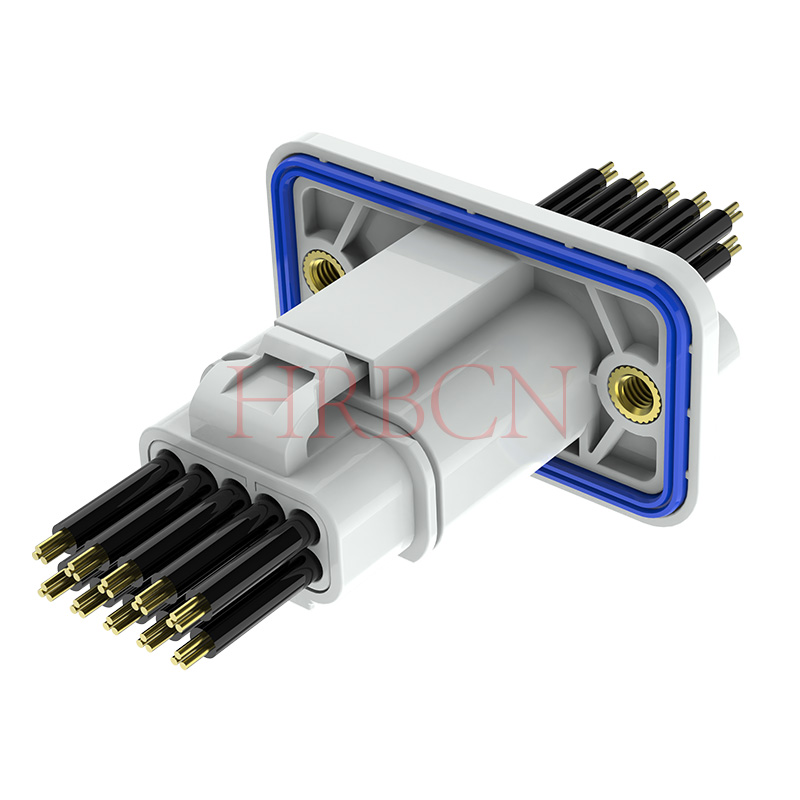

Definice P/N pouzdra zásuvky

A-M4084F-2xN-WP

①      ②       ③ ④ ⑤ ⑥

①A: Certifikace automobilové regulace

②M4084F: Řada HRB, pouzdro samice

③2: Dvouřadý

④N: Počet kolíků na řádek, 3/4/5-pin

⑤W: barva krytu, W: bílá

⑥P: Montáž na panel


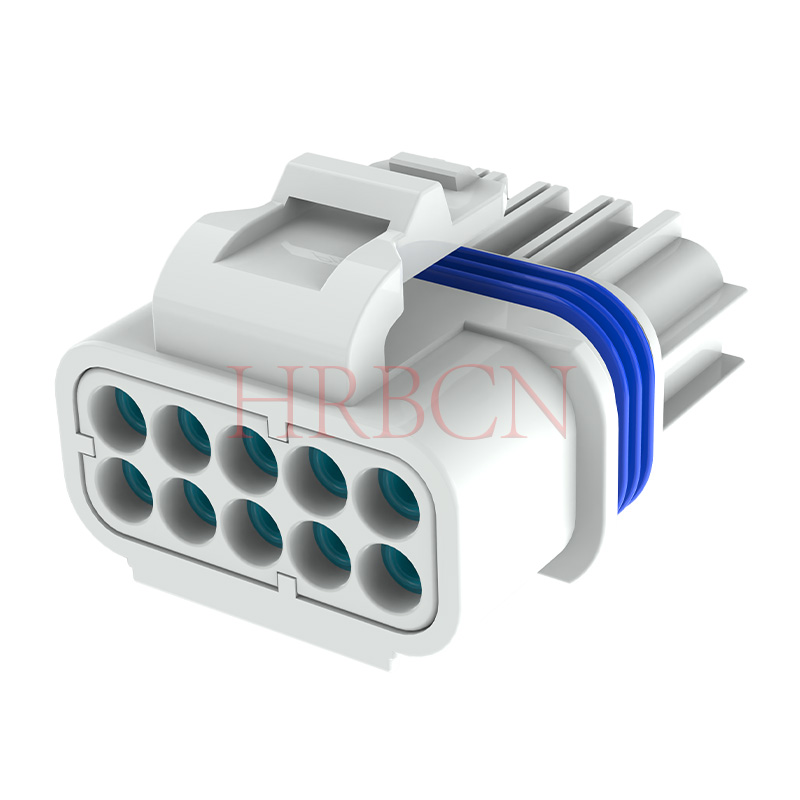

Definice P/N pouzdra zástrčky

A-M4084M-2xN-W

①       ②         ③④ ⑤

①A: Certifikace automobilové regulace

②M4084M: řada HRB, pouzdro samec

③2: Dvouřadý

④N: Počet kolíků na řádek, 3/4/5-pin

⑤W: barva krytu, W: bílá

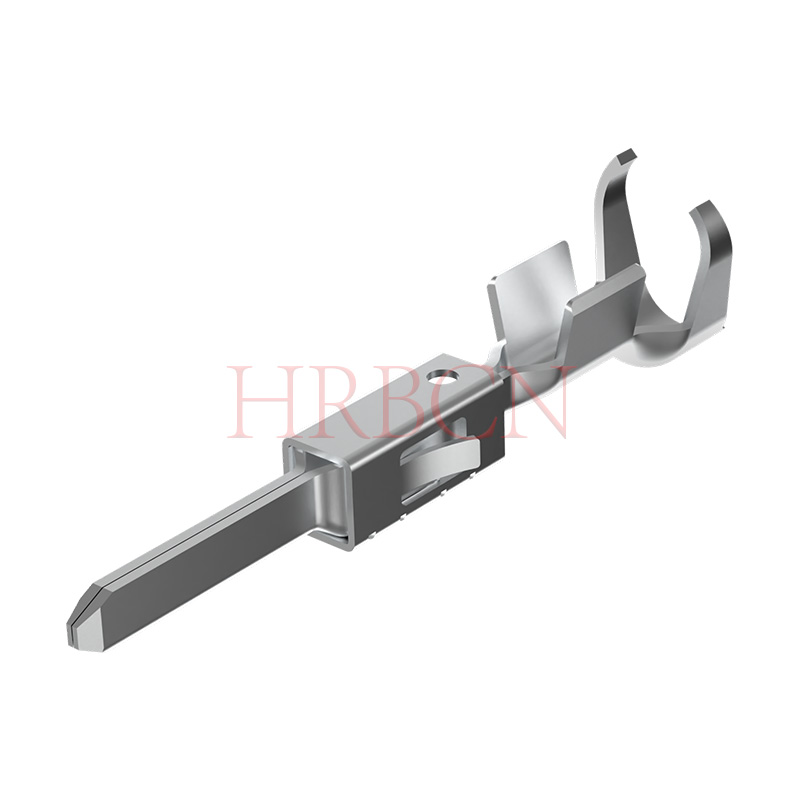

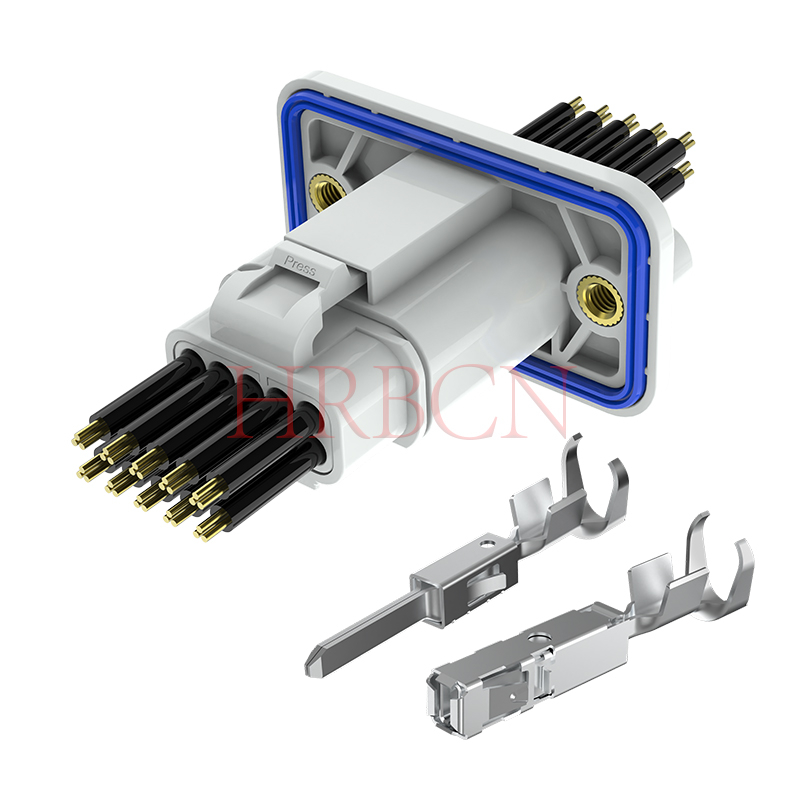

Definice P/N mužského terminálu

A-T4084MPS-XX

        ①            ②③

①T4084MPS: řada HRB, samec

②X: Možnosti měření drátu: AWG16-24


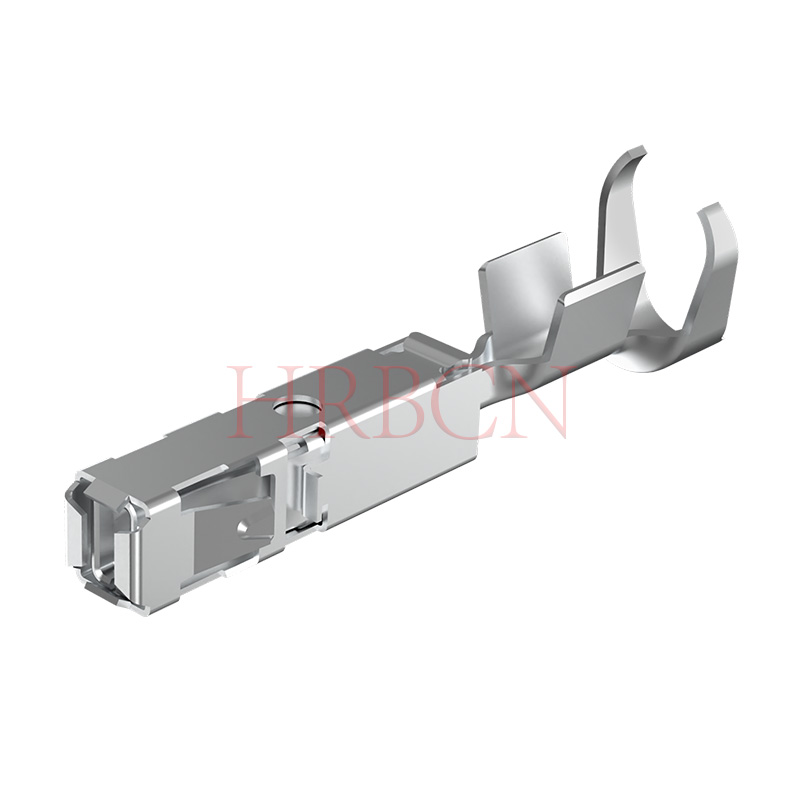

Definice P/N  ženského terminálu

A-T4084FPS-XX

        ①           ②③

①T4084FPS: řada HRB, zásuvka

②X: Možnosti měření drátu: AWG16-24

Klíčové vlastnosti

  • Rozsah tloušťky vodiče: 16–24 AWG (1,5–0,22 mm² plocha průřezu)

  • Dostupné uspořádání dutin: jedna řada: 2/3/4/5 a dvouřadá: 6/8/10 pozic

  • Systém konektorů: Wire-to-wire

  • IP67 Vodotěsný a prachotěsný: Plná duální ochrana proti prachu a vodě; štíty proti vlhkosti, dešti a dočasnému ponoření.

  • Vestavěné montážní příruby s otvory pro šrouby, bezpečně upevněné na panelech skříně/přepážkách, aby vydržely tahání drátu a vibrace, chrání vnitřní svorky před volným kontaktem.

  • Nástěnné provedení funguje jako stabilní externí napájecí rozhraní pro invertory, skříně pro ukládání energie a průmyslová řídicí zařízení, čímž je dosaženo konzistentního utěsnění IP67 po instalaci panelu.


Rozložené pohledy

Vodotěsné těsnění, svorky, pouzdro a vodotěsná zástrčka s jedním vodičem jsou navrženy v koordinaci, aby byla zajištěna účinnost instalace a spolehlivost těsnění

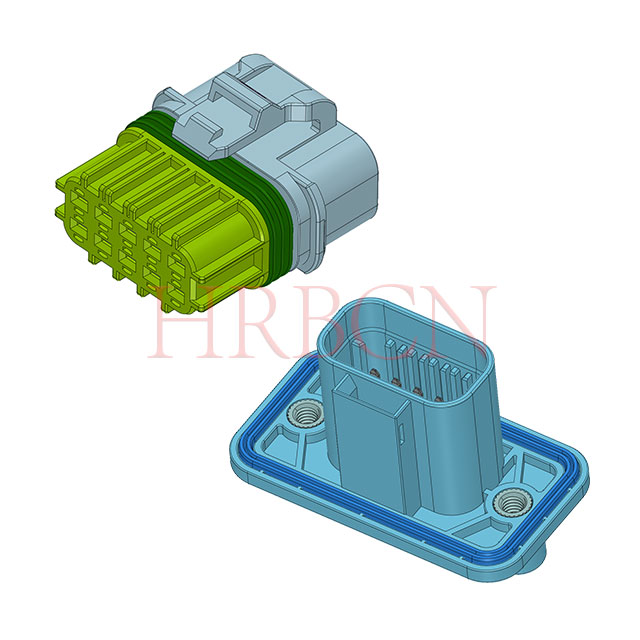

Rozložený pohled na HRB 4,0 mm vodotěsný napájecí konektor drát-vodič, zobrazující pouzdro, svorky a vodotěsné těsnící součásti





1. Nový energetický elektromobil / dvoukolová / lithiové úložiště energie

Pro napájecí zdroje BMS, PACK propojení, palubní nabíječky, PTC ohřívače a DC chladicí ventilátory uvnitř bateriových sad.

Specifikace výkonu: jmenovitý proud 10–15A, vodotěsnost IPX7, rozsah provozních teplot -40 ℃ až +125 ℃, antivibrační struktura a design klíče proti chybnému skládání.

2. Vysoce výkonné venkovní LED osvětlení / Krajinná světla / Světla pro růst

Vhodné pro nástěnné podložky, reflektory, vysokostožárové lampy a modulární napájecí zdroje.

Jmenovitý proud 15A podporuje zatížení 300–500W. Kompaktní design s roztečí 4,0 mm se úhledně vejde do pouzdra lampy.

3. Elektrické nářadí / Zahradní stroje / Venkovní roboty

Ideální pro připojení motoru a baterie u sekaček na trávu, foukačů listí, motorových pil, elektrických invalidních vozíků a čisticích robotů.

Povinné vlastnosti: IPX7 voděodolnost, proudová kapacita 15A, bezpečný uzamykací západkový systém, s vynikající odolností vůči pádům, prachu a vodě.

4. Průmyslové ovládání / Nízkonapěťové měniče / Servopohony

Aplikuje se na napájecí porty kompaktních I/O modulů PLC, sběrnicové linky senzorů, ventilové ostrovy a externí napájecí rozhraní pro servoměniče.

Verze pro montáž do panelu slouží jako nástěnné napájecí porty pro zařízení, zatímco varianty drát-vodič jsou určeny pro instalaci na místě.

5. Fotovoltaika / Skladování energie / Invertorové systémy

Používá se pro nízkonapěťové stejnosměrné obvody FV řetězců, slučovacích skříní a bytových akumulačních jednotek.

Vybaveno těsněním IPX7, nosností 15A a ochranou proti přepólování, splňující požadavky na dlouhodobý provoz pro venkovní instalace.

6. Chytré domácí spotřebiče / Bílé zboží

Pro připojení vysoce výkonných komponentů u tepelných čerpadel, sušiček prádla, myček nádobí a ohřívačů vody.

Odolá páře, úniku vody a znečištění olejem. Vodotěsnost IPX7 a jmenovitý proud 15A se staly standardními konfiguracemi pro domácí spotřebiče střední až vyšší třídy.

Aplikace vodotěsného konektoru s roztečí 4,0 mm



Část 1: Technické často kladené dotazy

Q1: Jaký je maximální jmenovitý proud vodotěsného konektoru drát-vodič A-M4084?

A1: K dispozici jsou dvě možnosti terminálu. Standardní měděné svorky podporují až 15A AC/DC; měděné svorky s vysokou vodivostí dosahují 20A AC/DC, se jmenovitým napětím 600V AC/DC pro přenos energie.

Q2: Jaký průřez vodiče a průměr izolace vodiče se hodí pro tento konektor?

A2: Kompatibilní průřez vodiče se pohybuje od 0,22–1,5 mm² (16–24 AWG). Použitelný vnější průměr izolace vodičů je 1,1–2,4 mm, což odpovídá většině vodičů kabelových svazků pro automobily, osvětlení a skladování energie.
Q3: Jaký vodotěsný stupeň a teplotní rozsah může tento konektor odolat?
A3: Dosahuje odolnosti proti prachu a vodě IP67, aby blokoval prach, vlhkost, stříkající déšť a dočasné ponoření. Provozní teplota pokrývá -40 ℃ ~ +125 ℃, vhodná pro drsná prostředí pod kapotou, venkovní a vysokoteplotní zařízení.
Q4: Jaká uspořádání dutin jsou k dispozici pro řadu M4084?
A4: Jednořadé verze podporují 2/3/4/5 pozic; dvouřadé verze poskytují 6/8/10 pozic. Jak pouzdro zástrčky (A-M4084M), tak pouzdro zásuvky (A-P4084F) mají stejné specifikace uspořádání.
Q5: Jaké materiály se používají pro pouzdro a terminály a jsou certifikovány pro automobilový průmysl?
A5: Pouzdro je vyrobeno z materiálu PA; svorky jsou z čisté mědi. Všechny modely mají automobilovou certifikaci označenou předponou 'A' v číslech dílů, stabilní pro dlouhodobé vibrace a tepelné cykly.
Q6: Jak těsnící struktura zaručuje spolehlivý vodotěsný výkon?
A6: Vodotěsná těsnění, měděné svorky, pouzdro PA a jednovodičové vodotěsné zátky jsou konstrukčně sladěny jako celek. Koordinovaný design sestavy zlepšuje efektivitu instalace a dlouhodobou stabilitu těsnění bez rizika vniknutí vody po úplném spojení.

Otázka: Jaký je rozdíl mezi konektory drát-vodič pro montáž na panel a bez konektorů pro montáž na panel a jak si mohu vybrat správný typ pro svůj projekt?

Odpověď:  Základní rozdíly jako níže 3 body:

  • Způsob a struktura instalace

Konektory pro montáž na panel se dodávají s integrovanými montážními přírubami a otvory pro šrouby, které jsou určeny k pevnému upevnění na stěny skříně zařízení, panely ovládacích skříní nebo přepážky. Verze bez montáže na panel (volně zavěšené) nemají žádné montážní očka; spoléhají pouze na napnutí kabelového svazku, aby zůstalo na místě po spárování, bez možnosti připojení k krytům zařízení.

  • Mechanická stabilita a odolnost proti zatížení

Modely pro montáž na panel nesou tažnou sílu z kabeláže přes panel namísto vnitřních svorek, čímž účinně zabraňují uvolnění svorek nebo vychýlení kolíku způsobenému častým taháním za kabel. Volně visící konektory přenášejí veškeré namáhání drátu přímo na kontaktní svorky, takže nejsou vhodné pro scénáře s častým pohybem kabelů.

  • Aplikační scénáře

Varianty pro montáž na panel slouží jako pevná nástěnná napájecí rozhraní pro průmyslová PLC, servoměniče, skříně pro ukládání energie a nabíjecí zařízení. Konektory nemontované na panel se používají pro plovoucí kabeláž uvnitř zařízení, jako jsou vnitřní kabelové svazky vozidla, vnitřní obvody světel a připojení baterie elektrického nářadí.


Průvodce výběrem

Konektory pro montáž na panel zvolte, pokud potřebujete pevný napájecí port procházející pouzdrem zařízení a kabeláž bude čelit pravidelnému tahu, vibracím nebo vnější síle.

Vyberte si standardní konektory drát-vodič nemontované na panel pro vnitřní plovoucí kabeláž bez nutnosti připevňování konektoru k panelům skříně, kde dráty nesou pouze malé statické napětí.

Část 2: Časté dotazy k nákupu

Q1: Kde si mohu stáhnout oficiální datový list konektoru řady A-M4084?

A1: Zašlete prosím dotaz našemu prodejnímu týmu a my vám poskytneme kompletní datový list včetně definice čísla dílu, rozměrových výkresů, elektrických parametrů a rozložených pohledů na sestavu pro vyhodnocení vašeho projektu.
Q2: Jaké barevné možnosti jsou k dispozici pro pouzdro M4084?
A2: Standardní barva pouzdra je bílá (označeno 'W' na konci PN). Vlastní barvy krytu mohou být vyvinuty na základě vaší hromadné objednávky.
Q3: Mohu získat vzorky samčích a samičích pouzder plus odpovídající svorky pro testování?
A3: Ano, podporujeme poskytnutí vzorku pro ověření. Pokud jsou všechny položky vyprodané, zajistíme specializovanou strojní výrobu a uvedeme jednorázovou cenu vzorku s dodací lhůtou vzorku 2–3 týdny.
Q4: Jaký je HS kód tohoto 4,0 mm vodotěsného napájecího konektoru drát-vodič?
A4: Jednotný HS kód pro řadu A-M4084 je 8536909000, použitelný pro vývozní celní prohlášení globálně.
Q5: Pro jaká odvětví a aplikace se tento konektor široce používá?
A5: Ideální pro nová energetická vozidla, dvoukolová vozidla, akumulátory lithiové energie, venkovní LED osvětlení, elektrické nářadí, průmyslové ovládání, fotovoltaická úložiště a inteligentní domácí spotřebiče střední až vyšší třídy s požadavky na připojení napájení IP67.
Q6: Jaká je standardní dodací lhůta pro objednávky hromadné výroby?
A6: Standardní položky skladem lze odeslat do 5–7 pracovních dnů. U modelů, které nejsou skladem a vyžadují výrobní série, bude doba hromadného dodání potvrzena samostatně po obdržení množství objednávky.



Aktuální hodnocení
Běžná měď: 15A AC DC max.
Vysoká vodivost mědi: 20A AC DC max.
Jmenovité napětí
600V AC DC
Teplotní rozsah
-40 ºC až +125 ºC
Velikost drátu
0,22~1,5mm2
Vodotěsná třída
IP67
Průměr izolace drátu
1,1 až 2,4 mm
Materiál
Pouzdro: PA
Koncovka: měď
