Vodotěsný napájecí konektor HRB 4,0 mm Wire To Wire

HRB 4,0 mm rozteč A-M4084 série IP67 vodotěsný napájecí konektor drát-vodič je pro automobilový průmysl certifikovaný samčí a samičí konektor drát-vodič. Jednořadé/dvouřadé varianty, kompatibilní s 16–24 AWG, vysoká proudová kapacita až 20 A, utěsněná konstrukce IP67 pro drsné automobilové a průmyslové elektrické rozvody.

Plně v souladu s RoHS a REACH
LV214 (VW75174)
IP67

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
A-M4084M, A-P4084F
Značka:
HRB
Kód:
8536909000

VODOTĚSNÝ KONEKTOR 4,0 mm PITCH

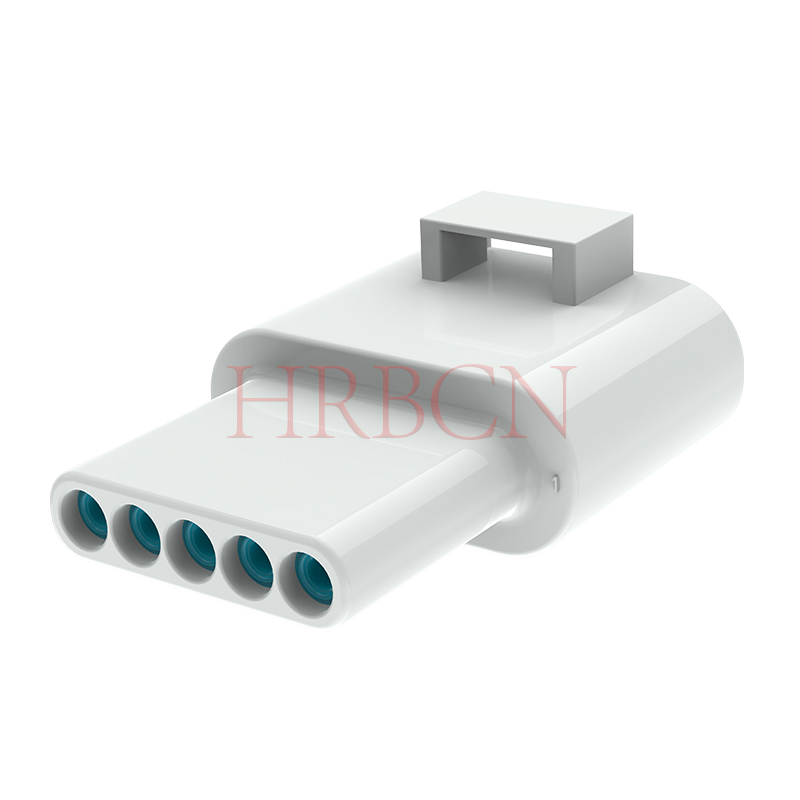

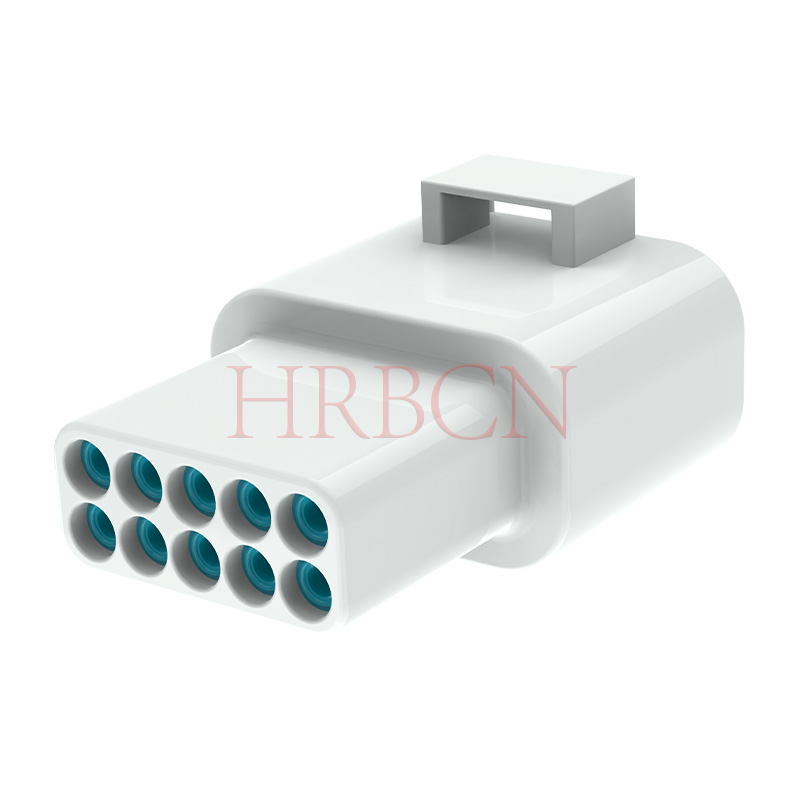

Definice P/N pouzdra zásuvky

A-P4084F-NxN-W

① ② ③④ ⑤

①A: Certifikace automobilové regulace

②P4084F: Řada HRB, pouzdro samice

③N: počet řádků, 1: jeden řádek; 2: Dvouřadý

④N: Počet kolíků na řádek, 2/3/4/5kolíkové

⑤W: barva krytu, W: bílá

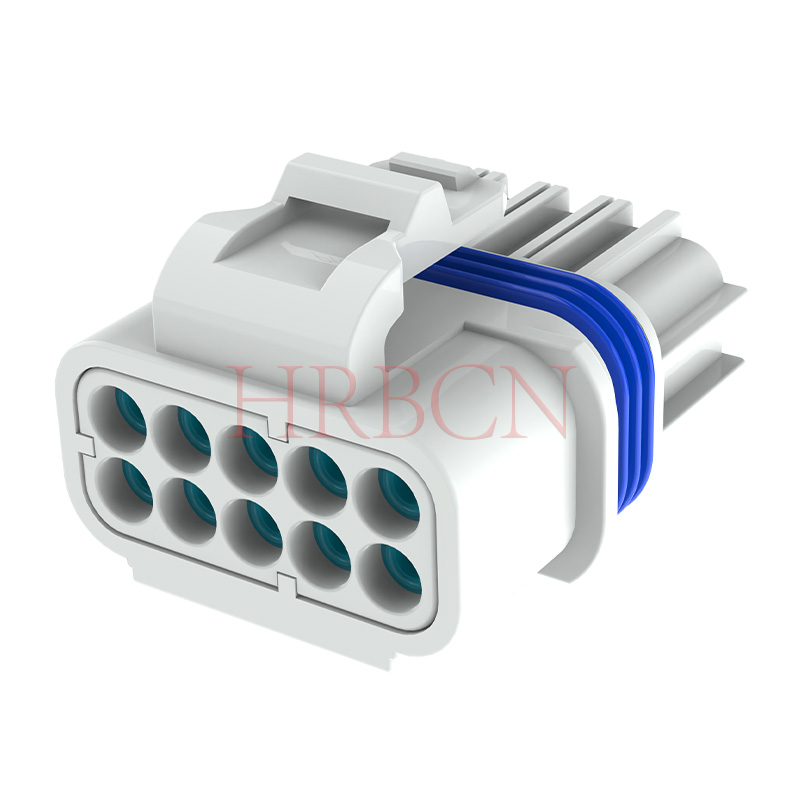

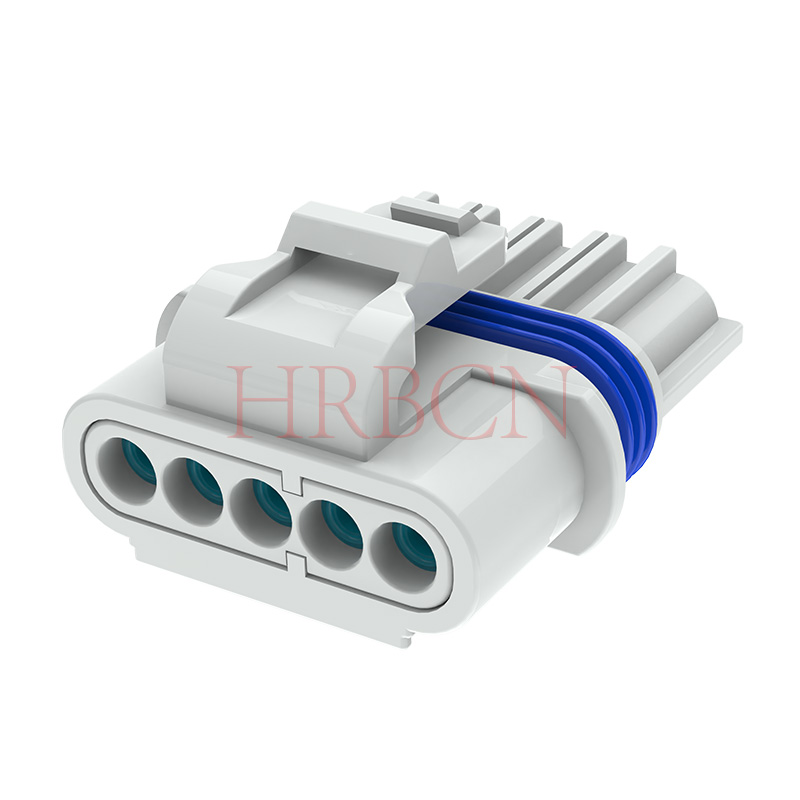

Definice P/N pouzdra zástrčky

A-M4084M-NxN-W

① ② ③④ ⑤

①A: Certifikace automobilové regulace

②M4084M: řada HRB, pouzdro samec

③N: počet řádků, 1: jeden řádek; 2: Dvouřadý

④N: Počet kolíků na řádek, 2/3/4/5kolíkové

⑤W: barva krytu, W: bílá

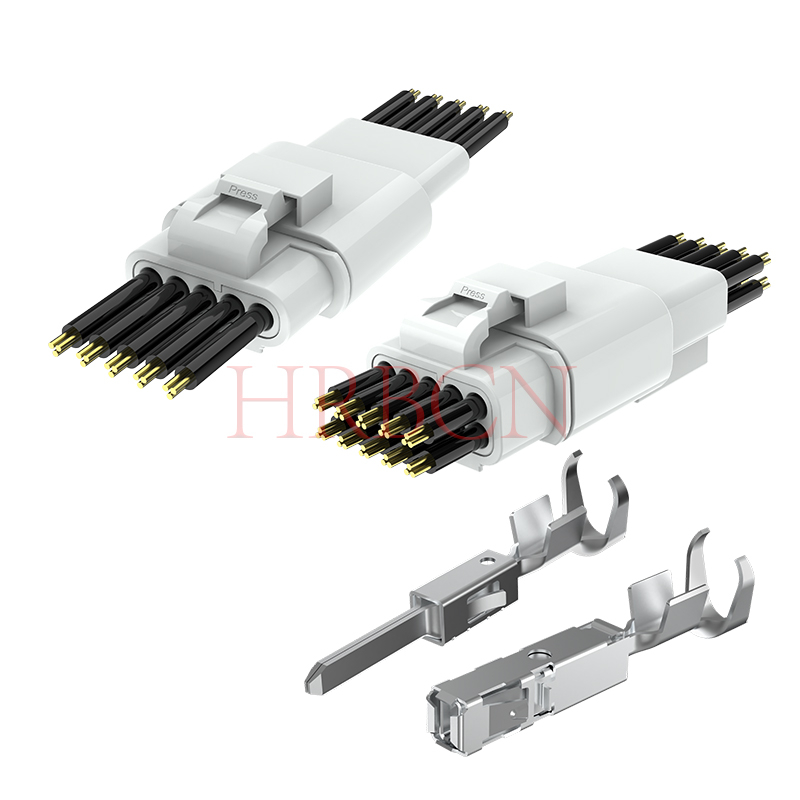

Definice P/N mužského terminálu

A-T4084MPS-XX

① ②③

①T4084MPS: řada HRB, samec

②X: Možnosti měření drátu: AWG16-24

Definice P/N ženského terminálu

A-T4084FPS-XX

① ②③

①T4084FPS: řada HRB, zásuvka

②X: Možnosti měření drátu: AWG16-24

Klíčové vlastnosti

Rozsah tloušťky vodiče: 16–24 AWG (1,5–0,22 mm² plocha průřezu)

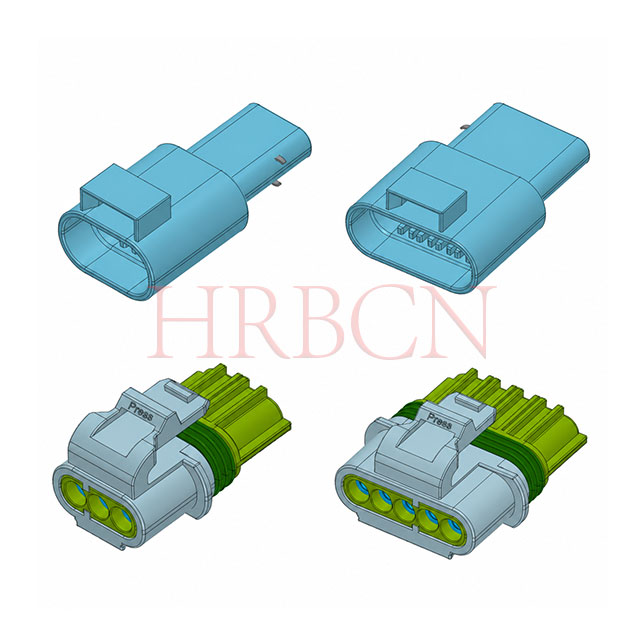

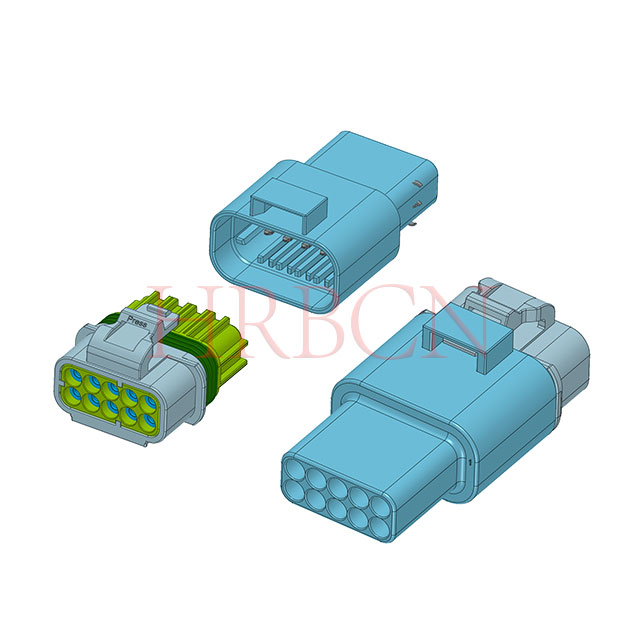

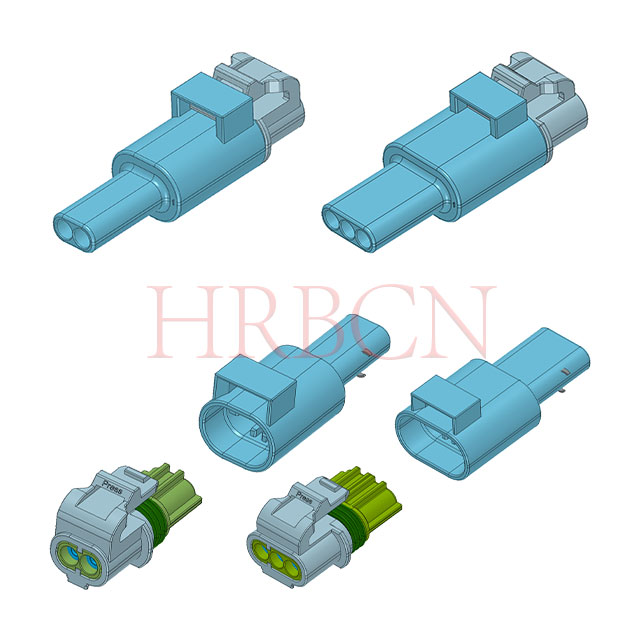

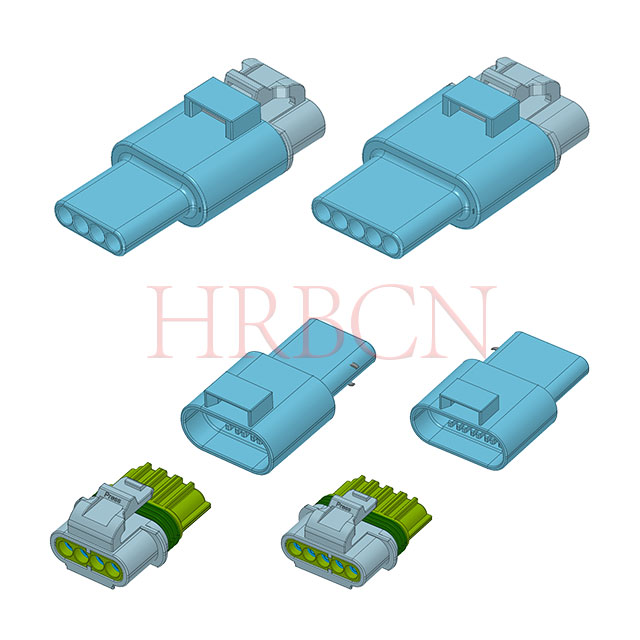

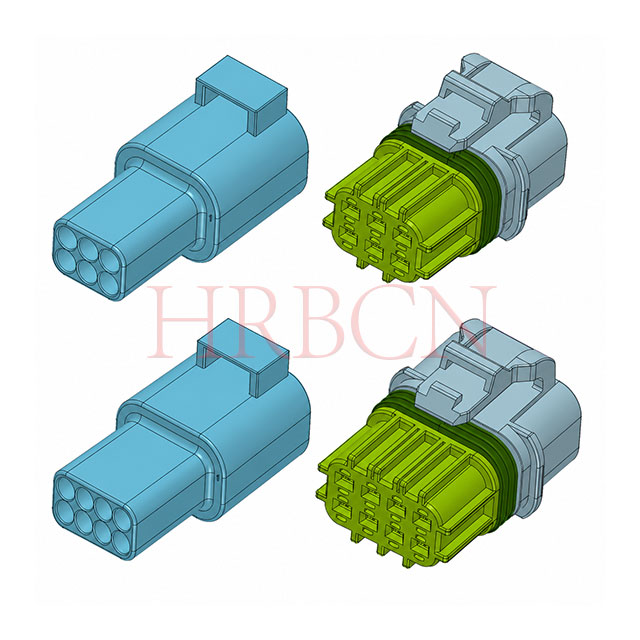

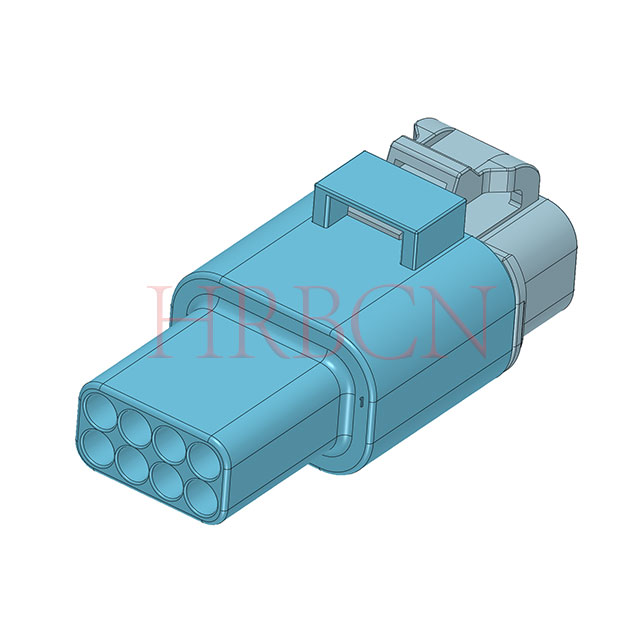

Dostupné uspořádání dutin: jedna řada: 2/3/4/5 a dvouřadá: 6/8/10 pozic

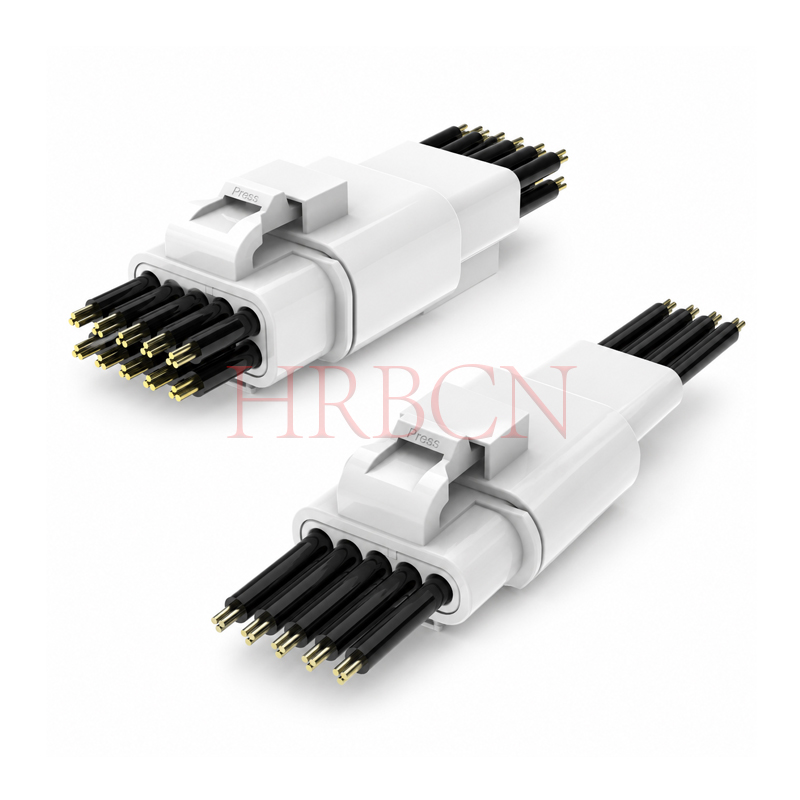

Konektorový systém: Wire-to-wire
IP67 Vodotěsný a prachotěsný: Plná duální ochrana proti prachu a vodě; štíty proti vlhkosti, dešti a dočasnému ponoření.

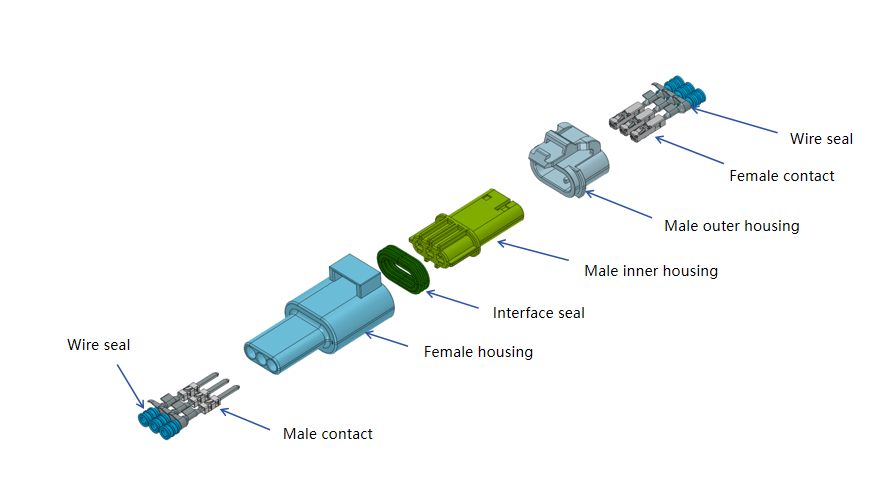

Rozložené pohledy

Vodotěsné těsnění, svorky, pouzdro a vodotěsná zástrčka s jedním vodičem jsou navrženy v koordinaci, aby byla zajištěna účinnost instalace a spolehlivost těsnění

1. Nový energetický elektromobil / dvoukolová / lithiové úložiště energie

Pro napájecí zdroje BMS, PACK propojení, palubní nabíječky, PTC ohřívače a DC chladicí ventilátory uvnitř bateriových sad.

Specifikace výkonu: jmenovitý proud 10–15A, vodotěsnost IPX7, rozsah provozních teplot -40 ℃ až +125 ℃, antivibrační struktura a design klíče proti chybnému skládání.

2. Vysoce výkonné venkovní LED osvětlení / Krajinná světla / Světla pro růst

Vhodné pro nástěnné podložky, reflektory, vysokostožárové lampy a modulární napájecí zdroje.

Jmenovitý proud 15A podporuje zatížení 300–500W. Kompaktní design s roztečí 4,0 mm se úhledně vejde do pouzdra lampy.

3. Elektrické nářadí / Zahradní stroje / Venkovní roboty

Ideální pro připojení motoru a baterie u sekaček na trávu, foukačů listí, motorových pil, elektrických invalidních vozíků a čisticích robotů.

Povinné vlastnosti: IPX7 voděodolnost, proudová kapacita 15A, bezpečný uzamykací západkový systém, s vynikající odolností vůči pádům, prachu a vodě.

4. Průmyslové ovládání / Nízkonapěťové měniče / Servopohony

Aplikuje se na napájecí porty kompaktních I/O modulů PLC, sběrnicové linky senzorů, ventilové ostrovy a externí napájecí rozhraní pro servoměniče.

Verze pro montáž do panelu slouží jako nástěnné napájecí porty pro zařízení, zatímco varianty drát-vodič jsou určeny pro instalaci na místě.

5. Fotovoltaika / Skladování energie / Invertorové systémy

Používá se pro nízkonapěťové stejnosměrné obvody FV řetězců, slučovacích skříní a bytových akumulačních jednotek.

Vybaveno těsněním IPX7, nosností 15A a ochranou proti přepólování, splňující požadavky na dlouhodobý provoz pro venkovní instalace.

6. Chytré domácí spotřebiče / Bílé zboží

Pro připojení vysoce výkonných komponentů u tepelných čerpadel, sušiček prádla, myček nádobí a ohřívačů vody.

Odolá páře, úniku vody a znečištění olejem. Vodotěsnost IPX7 a jmenovitý proud 15A se staly standardními konfiguracemi pro domácí spotřebiče střední až vyšší třídy.

Aplikace vodotěsného konektoru s roztečí 4,0 mm

Část 1: Technické často kladené dotazy

Q1: Jaký je maximální jmenovitý proud vodotěsného konektoru drát-vodič A-M4084?

A1: K dispozici jsou dvě možnosti terminálu. Standardní měděné svorky podporují až 15A AC/DC; měděné svorky s vysokou vodivostí dosahují 20A AC/DC, se jmenovitým napětím 600V AC/DC pro přenos energie.

Q2: Jaký průřez vodiče a průměr izolace vodiče se hodí pro tento konektor?

A2: Kompatibilní průřez vodiče se pohybuje od 0,22–1,5 mm² (16–24 AWG). Použitelný vnější průměr izolace vodičů je 1,1–2,4 mm, což odpovídá většině vodičů kabelových svazků pro automobily, osvětlení a skladování energie.

Q3: Jaký vodotěsný stupeň a teplotní rozsah může tento konektor odolat?

A3: Dosahuje odolnosti proti prachu a vodě IP67, aby blokoval prach, vlhkost, stříkající déšť a dočasné ponoření. Provozní teplota pokrývá -40 ℃ ~ +125 ℃, vhodná pro drsná prostředí pod kapotou, venkovní a vysokoteplotní zařízení.

Q4: Jaká uspořádání dutin jsou k dispozici pro řadu M4084?

A4: Jednořadé verze podporují 2/3/4/5 pozic; dvouřadé verze poskytují 6/8/10 pozic. Jak pouzdro zástrčky (A-M4084M), tak pouzdro zásuvky (A-P4084F) mají stejné specifikace uspořádání.

Q5: Jaké materiály se používají pro pouzdro a terminály a jsou certifikovány pro automobilový průmysl?

A5: Pouzdro je vyrobeno z materiálu PA; svorky jsou z čisté mědi. Všechny modely mají automobilovou certifikaci označenou předponou 'A' v číslech dílů, stabilní pro dlouhodobé vibrace a tepelné cykly.

Q6: Jak těsnící struktura zaručuje spolehlivý vodotěsný výkon?

A6: Vodotěsná těsnění, měděné svorky, pouzdro PA a jednovodičové vodotěsné zátky jsou konstrukčně sladěny jako celek. Koordinovaný design sestavy zlepšuje efektivitu instalace a dlouhodobou stabilitu těsnění bez rizika vniknutí vody po úplném spojení.

Část 2: Časté dotazy k nákupu

Q1: Kde si mohu stáhnout oficiální datový list konektoru řady A-M4084?

A1: Zašlete prosím dotaz našemu prodejnímu týmu a my vám poskytneme kompletní datový list včetně definice čísla dílu, rozměrových výkresů, elektrických parametrů a rozložených pohledů na sestavu pro vyhodnocení vašeho projektu.

Q2: Jaké barevné možnosti jsou k dispozici pro pouzdro M4084?

A2: Standardní barva pouzdra je bílá (označeno 'W' na konci PN). Vlastní barvy krytu mohou být vyvinuty na základě vaší hromadné objednávky.

Q3: Mohu získat vzorky samčích a samičích pouzder plus odpovídající svorky pro testování?

A3: Ano, podporujeme poskytnutí vzorku pro ověření. Pokud jsou všechny položky vyprodané, zajistíme specializovanou strojní výrobu a uvedeme jednorázovou cenu vzorku s dodací lhůtou vzorku 2–3 týdny.

Q4: Jaký je HS kód tohoto 4,0 mm vodotěsného napájecího konektoru drát-vodič?

A4: Jednotný HS kód pro řadu A-M4084 je 8536909000, použitelný pro vývozní celní prohlášení globálně.

Q5: Pro jaká odvětví a aplikace se tento konektor široce používá?

A5: Ideální pro nová energetická vozidla, dvoukolová vozidla, akumulátory lithiové energie, venkovní LED osvětlení, elektrické nářadí, průmyslové ovládání, fotovoltaická úložiště a inteligentní domácí spotřebiče střední až vyšší třídy s požadavky na připojení napájení IP67.

Q6: Jaká je standardní dodací lhůta pro objednávky hromadné výroby?

A6: Standardní položky skladem lze odeslat do 5–7 pracovních dnů. U modelů, které nejsou skladem a vyžadují výrobní série, bude doba hromadného dodání potvrzena samostatně po obdržení množství objednávky.
