Řada A-M3500 IP67 & IP69K Vodotěsný konektor drátu-vodič s montáží na panel | HRB

Definice P/N

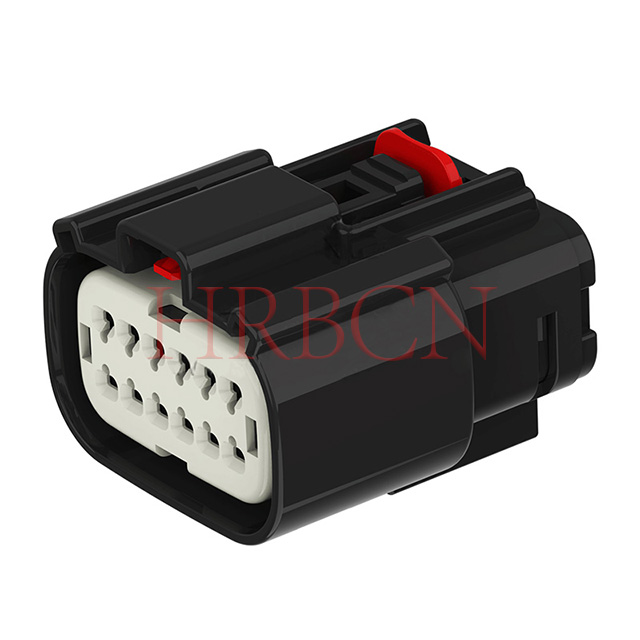

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 2/3/4/6/8/10

③: Klíčovací kód: typ A/B/C/D

④: HSG  Barva: B: černá, Y: žlutá, LG: světle šedá, DG: tmavě šedá, SG: kamenně šedá, N: přírodní

⑤: Barva kroužku: GN: zelená, R: červená

⑥: C: S CPA, Prázdné: Bez CPA

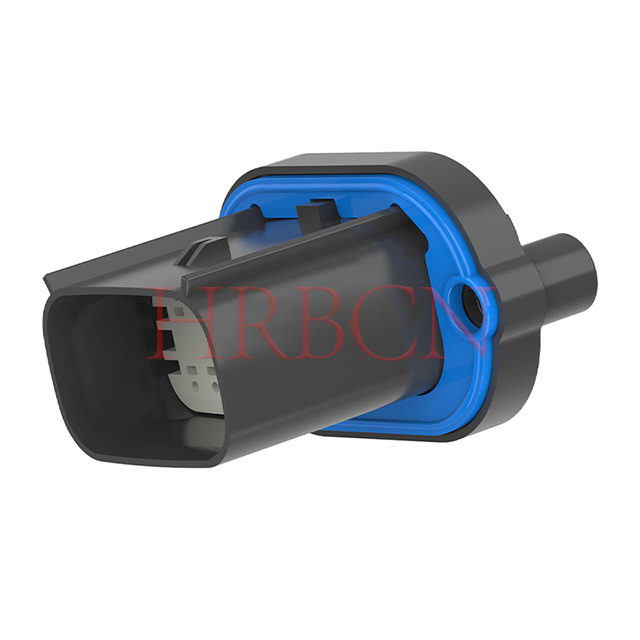

A-M35008-2xN-XX

        ①            ② ③④

①: Sériové číslo položky HRB

②: Počet kolíků na řádek: 2/3/4/6/8/10

③: Klíčovací kód: typ A/B/C/D

④: Bez matice barva: B: černá, LG: světle šedá, DG: tmavě šedá, SG: kamenně šedá;

      Barva s ořechem: C: černá, D:  světle šedá, E: tmavě šedá, F: kamenně šedá;

Specifikace utahovacího momentu pro šrouby do panelu

Standardní ruční utahovací moment:

Šroub M3: 0,6–0,8 N·m

Šroub M4: 1,0–1,2 N·m

Zákazníci musí provést testování skutečné velikosti a typu šroubu, aby ověřili vhodnost pro jejich konkrétní aplikaci.

Klíčové výhody

1. Dvojité krytí IP67 & IP69K, vydrží vysokotlaké průmyslové mytí

2. Dva způsoby instalace: inline drát-vodič a montáž na přírubový panel pro montáž skříně

3. A/B/C/D barevné klíčování zabraňuje nesprávnému párování mezi různými obvody

4. Volitelný zámek CPA zvyšuje výkon terminálu proti vybití při vibracích

5. Široký teplotní rozsah přizpůsobí motor, venkovní a zemědělská drsná prostředí

6. Více možností barev pouzdra a těsnění pro odlišení obvodu

7. Standardní utahovací moment montážních šroubů M3/M4 pro stabilní instalaci panelu
