Vodotěsné elektrické konektory pro montáž do panelu HRB 6,35 mm

Sdílet s:

Vodotěsné elektrické konektory pro montáž do panelu HRB 6,35 mm

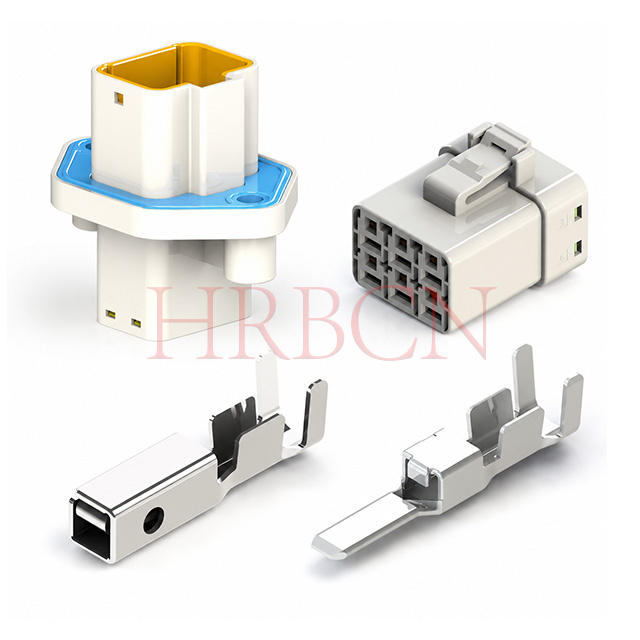

Vodotěsné elektrické konektory HRBCN s roztečí 6,35 mm pro montáž na panel drát-vodič mají odolnost proti prachu a vodě IP67 v souladu s IEC 60529. Řada podporuje jedno/dvouřadé konfigurace se 2, 3, 4 kolíky na řadu, které jsou vybaveny dvojitým zámkovým systémem kombinujícím hlavní zámek a sekundární zámek TPA, aby se zabránilo vytažení terminálu během vibrací.
Tyto konektory jsou vyrobeny s pouzdrem PBT, silikonovou integrovanou těsnící zátkou a kontakty z fosforového bronzu s nikl-cínovým pokovením a poskytují stabilní nízký přechodový odpor (-40℃~+130℃ široký teplotní rozsah), odolávají napětí 600V a přenášejí maximální proud až 30A. Jsou k dispozici se zeleno/modrými těsnicími zátkami pro různé vnější průměry izolace vodičů a jsou široce používány ve stavebních strojích, robotech AGV, chlazené dopravě, osvětlení těžby, skladování energie a mořské vlhké prostředí s solným postřikem, plně v souladu s RoHS s přizpůsobitelným servisem montáže postrojů.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
A-M63501WF, A-M63502WF
Značka:
HRBCN
Kód:
8536909000

Definice P/N

A- M63501WF -N X N -W -X

① ② ③ ④ ⑤

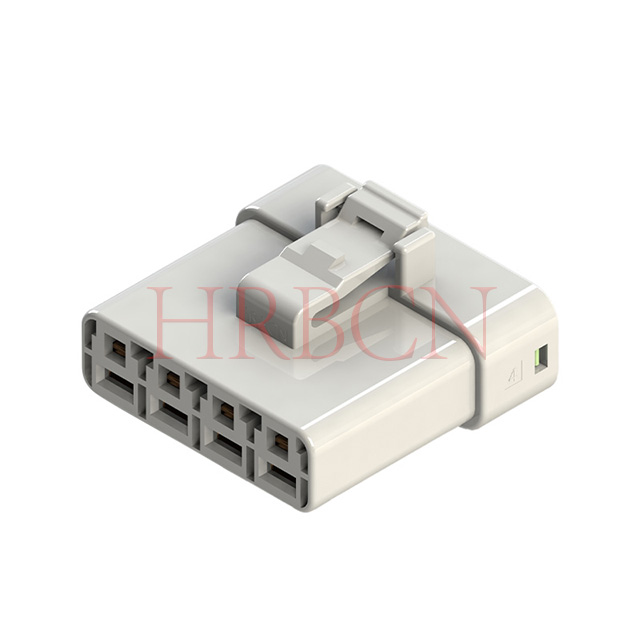

①M63501WF: řada HRB, zástrčka

②1: jeden řádek; 2: dvouřadý

③N: Počet kolíků na řádek 2/3/4piny

④Barva: W: Bílá

⑤ Barva těsnění:

-1: Zelená (izolace drátu OD 2,65-3,1 mm)

Záslepka: Modrá (izolace drátu OD 2,9-4,0 mm)

A- M63502WF -N X N -W -X -P

① ② ③ ④ ⑤ ⑥

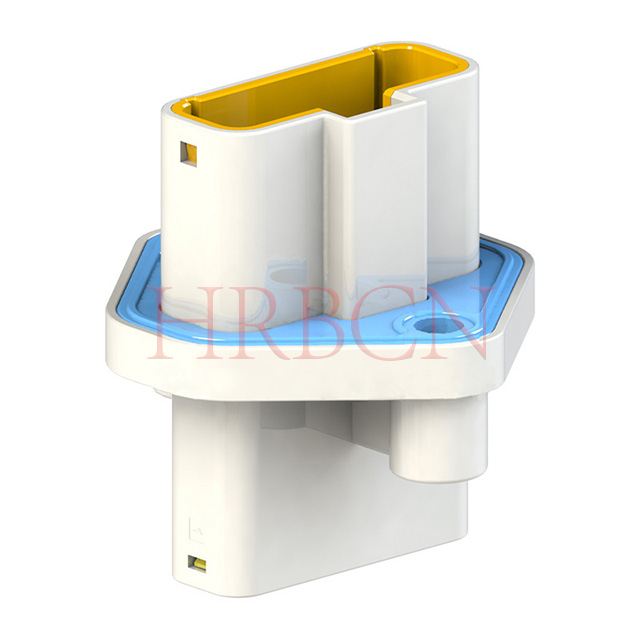

①M63502WF: řada HRB, zásuvka

②1: jeden řádek; 2: dvouřadý

③N: Počet kolíků na řádek 2/3/4piny

④Barva: W: Bílá

⑤ Barva těsnění:

-1: Zelená (izolace drátu OD 2,65-3,1 mm)

Záslepka: Modrá (izolace drátu OD 2,9-4,0 mm)

⑥P: S montáží na panel

Základní vlastnosti

Vodotěsný a prachotěsný IP67 pro venkovní a mokré prostředí
Pevná rozteč kontaktů 6,35 mm, kompaktní konstrukce pouzdra pro montáž s omezeným prostorem
Systém dvojitého zamykání (hlavní zámek + sekundární zámek TPA) pro zastavení vytahování terminálu
Silikonový integrovaný těsnící kroužek pro stabilní dlouhodobý vodotěsný efekt
Svorky z fosforového bronzu s Ni+Sn pokovením, nízkým přechodovým odporem a odolností proti korozi
Široký rozsah provozních teplot: -40℃ ~ +130℃
Více možností počtu pinů pro pokrytí různých požadavků na připojení napájení a signálu
V souladu s RoHS, přímé dodávky z výroby s přizpůsobitelným servisem montáže postrojů

Rozložený pohled

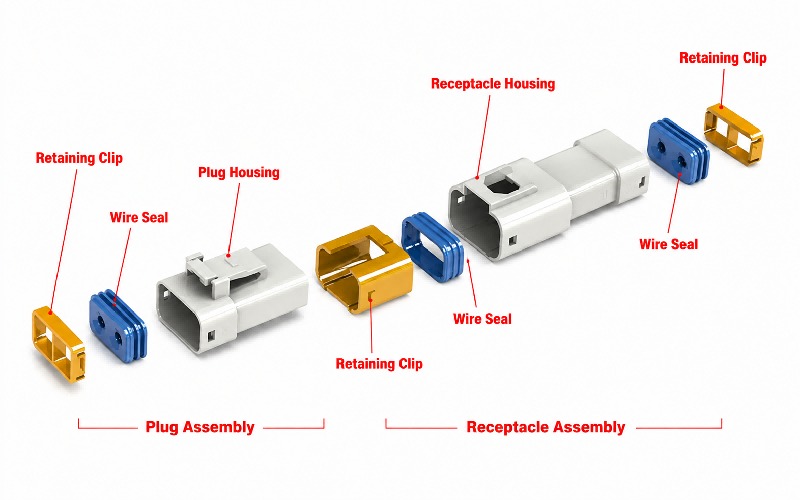

Drátové těsnění, přídržné spony, těsnicí kroužky, svorky a pouzdra spolupracují synergicky, aby zajistily bezpečné spojení, spolehlivou ochranu těsnění a stabilní dlouhodobý montážní výkon.

6,35 vodotěsný konektor rozložený pohled

Aplikační scénáře

Stavební stroje

Vhodné pro rypadla a technická vozidla, odolává vibracím a venkovnímu drsnému počasí.

Logistické roboty AGV

Stabilní připojení napájení pro automatizované skladové manipulační zařízení.

Chladírenská přepravní vozidla

Přizpůsobte se dlouhodobému provoznímu prostředí s nízkou teplotou.

Důlní osvětlení

Vodotěsný a prachotěsný design vyhovuje podmínkám vlhkého podzemního tunelu.

Zařízení pro skladování energie

Podporuje přenos vysokého výkonu pro venkovní systémy skladování energie.

Námořní vybavení

Schopný vyrovnat se s vlhkým a slaným mořským prostředím.

Technické často kladené dotazy

Otázka: Jak vložit zalisované kontakty do pouzdra konektoru?

A: Před vložením zalisovaných kontaktů nasměrujte jak sestavu pouzdra konektoru, tak kontakty tak, aby správně lícovaly. Umístěte pouzdro tak, aby jeho zajišťovací prvek směřoval nahoru, a zarovnejte kontakt tak, aby jeho strana se švem hlavně směřovala nahoru.

NEOTÁČEJTE kontaktem během nebo po vložení; rotace může způsobit poškození pryžového těsnění nebo prasknutí krytu.

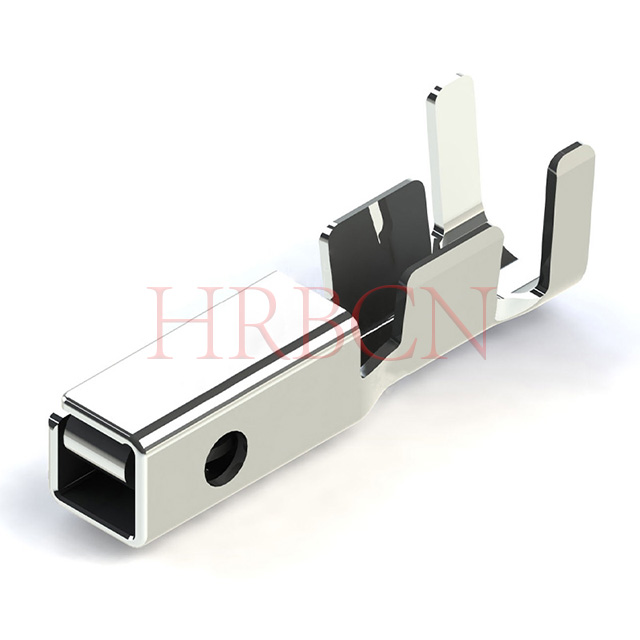

⒈V případě kontaktu se zásuvkou

Krok①: Nakloňte zalisovaný kontakt. Opřete jeho hrot o spojovací dutinu vybavenou těsněním. Opatrně roztáhněte otvor těsnění, aby nedošlo k poškození horního povrchu dutiny. Zatlačte kontaktní špičku na pryžovou těsnicí desku a vložte krabicovou část kontaktu.

Krok②: Narovnejte zvlněný kontakt a poté vložte špičku jeho krabicové části. Zatlačte kontakt až na doraz – nepáčte ani nevyvíjejte nepřiměřenou sílu – dokud neuslyšíte cvaknutí.

Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí kontaktu, jemně zatáhněte za drát, abyste se ujistili, že je kontakt bezpečně uzamčen trubicí pouzdra.

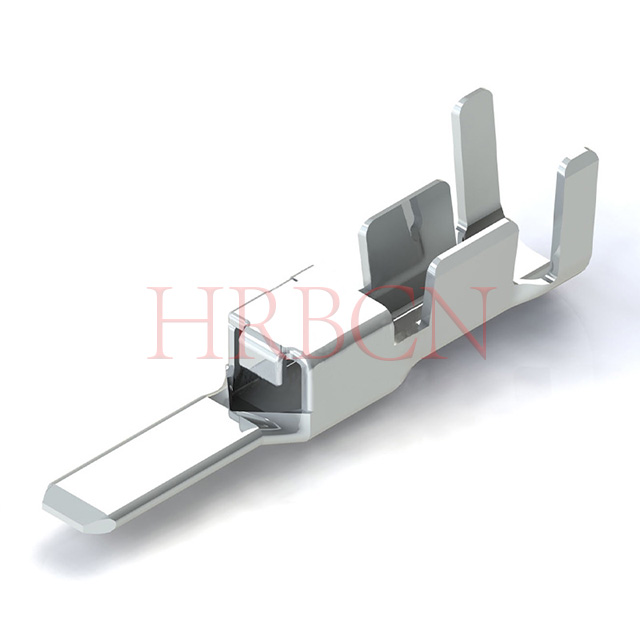

⒉V případě kontaktu na kartu

Krok①: Vložte krimpovaný kontakt přímo do pouzdra. Zabraňte poškození obvodu dutiny s těsněním kontaktní špičkou. Naklonění kontaktu směrem k uzamykací straně pouzdra během vkládání může proříznout pryžovou těsnicí desku a způsobit, že kontaktní hrot vstoupí do sousední dutiny. Viz obrázek níže; věnujte velkou pozornost orientaci vkládání.

Krok②: Zatlačte nalisovaný kontakt úplně dovnitř. Nepáčte ani nevyvíjejte nadměrnou sílu, zastavte, když uslyšíte slyšitelné cvaknutí.

Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí, jemně zatáhněte za drát, abyste se ujistili, že zalisovaný kontakt je bezpečně zajištěný násadou krytu.

Otázka: Jak odstranit zalisované kontakty z pouzdra po nesprávném vložení

Odpověď: Je-li zalisovaný kontakt vložen do nesprávné dutiny, může odstranění provést pouze kvalifikovaný personál. Po použití pouzdro nebo pryžovou těsnicí desku znovu nepoužívejte.

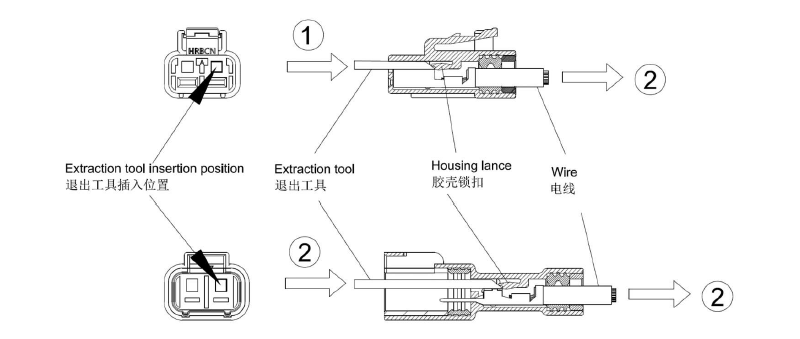

Vložte extrakční nástroj mezi zalisovaný kontakt a pouzdro z protilehlé strany. Zatlačte na nástroj ve směru ①, abyste uvolnili násadu pouzdra od zajišťovacího háku kontaktu. Poté zatáhněte za drát ve směru ②, abyste odstranili kontakt z pouzdra.

Jak získat kontakt z bydlení?

Otázka: Jaký je správný postup pro spojení samčího a samičího pouzdra tohoto vodotěsného konektoru?

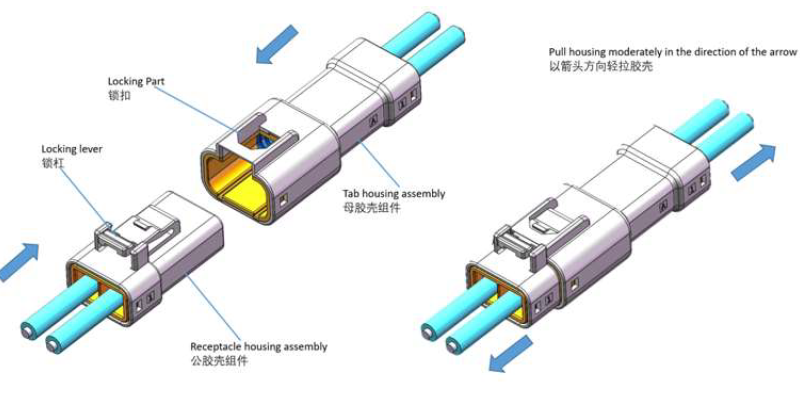

Krok ① : Zarovnejte zajišťovací jazýček na samčím pouzdře s zajišťovací páčkou pouzdra zásuvky, jak je znázorněno na obrázku níže. Proveďte páření podél osy páření; nešťourat.

Krok②: Spojte obě pouzdra, dokud nebude zámek zcela zajištěn. Ověřte bezpečné zajištění krytu jemným zatažením za kryt. (Když jsou zajišťovací páčka a zajišťovací jazýček správně zajištěny, uslyšíte slyšitelné cvaknutí.)

Montážní schéma A-M63501 a A-M63502
