Technické často kladené dotazy

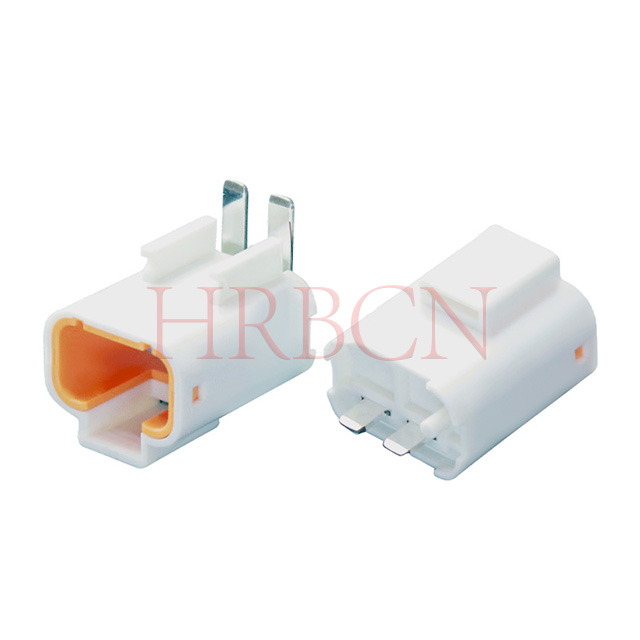

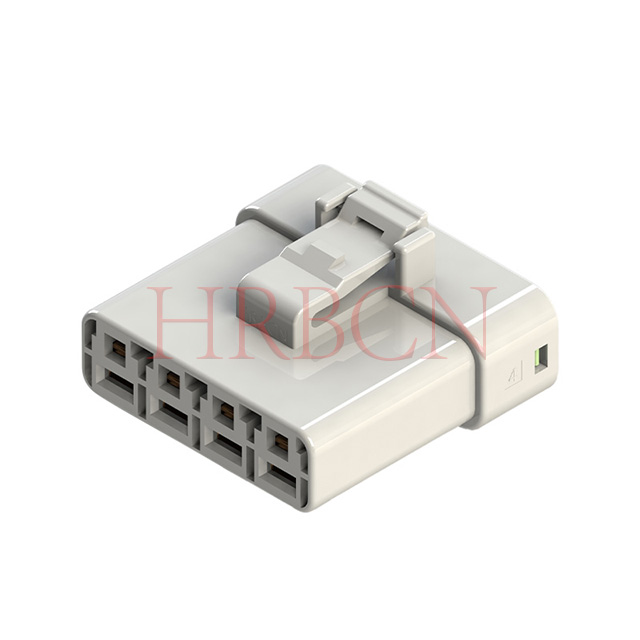

Otázka: Mám vybrat 90° pravoúhlý konektor nebo 180° přímý konektor pro vodotěsný konektor drátu-deska HRB M63505?
Odpověď: Výběr závisí na uspořádání PCB, vnitřním prostoru krytu a požadavcích na vedení kabeláže; elektrický výkon, stupeň vodotěsnosti (IP67) a jmenovité hodnoty proudu/napětí jsou pro oba typy totožné.
⒈180° přímá hlavička (vertikální kolík)
Použitelné scénáře:
Dostatečná vertikální vůle nad DPS; dráty vedou přímo vpřed podél vertikálního směru povrchu PCB.
Ovládací skříně, automobilové bateriové moduly a venkovní vybavení s bohatým vnitřním prostorem pro kabeláž, snadné pro přímé zapojení a údržbu.
Hustě uspořádané víceřadé konektory vyžadující jednotné vedení vpřed.
Výhody: Jednoduchá montáž, intuitivní vkládání, menší namáhání drátu v ohybu, pohodlná kontrola a demontáž po uvedení na trh.
Nevýhody: Zaujímá vertikální výšku uvnitř krytu; nedoporučuje se pro štíhlá zařízení s omezenou výškou.
⒉90° pravoúhlé záhlaví (horizontální kolík)
Použitelné scénáře:
Kompaktní, tenké kryty s omezenou vertikální vnitřní výškou, jako jsou vestavěné automobilové kamery, ovladače elektrických motocyklů a mini venkovní vodotěsné moduly.
Vodiče musí vést vodorovně podél povrchu desky plošných spojů nebo boční stěny pouzdra, aby nedošlo k vytlačení krytu krytu.
Vybavení vozidla náchylné k vibracím: horizontální kabeláž rozptyluje tažnou sílu drátu od pájených spojů PCB, aby se snížilo riziko zlomení kolíků.
Výhody: Výrazně šetří vertikální instalační prostor, úhledné boční vedení, snižuje nadměrné ohýbání drátu.
Nevýhody: Vyžaduje vyhrazenou horizontální boční vůli pro kabeláž; mírně nižší operativnost při slepém zavádění v úzkých dutinách.

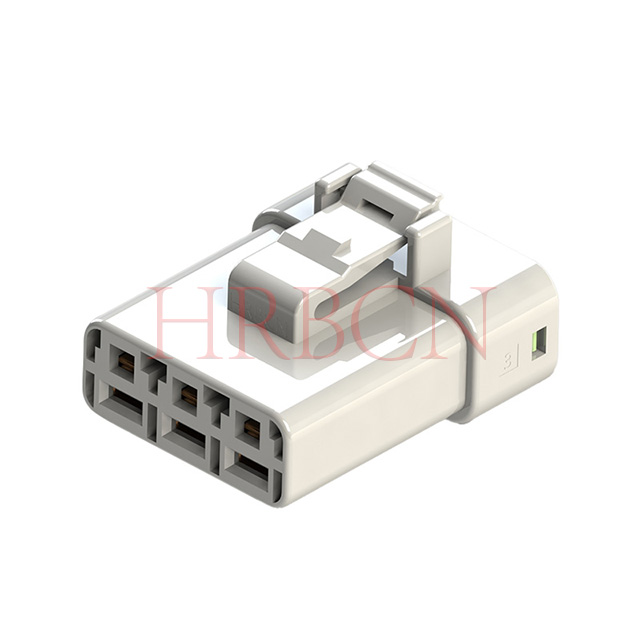

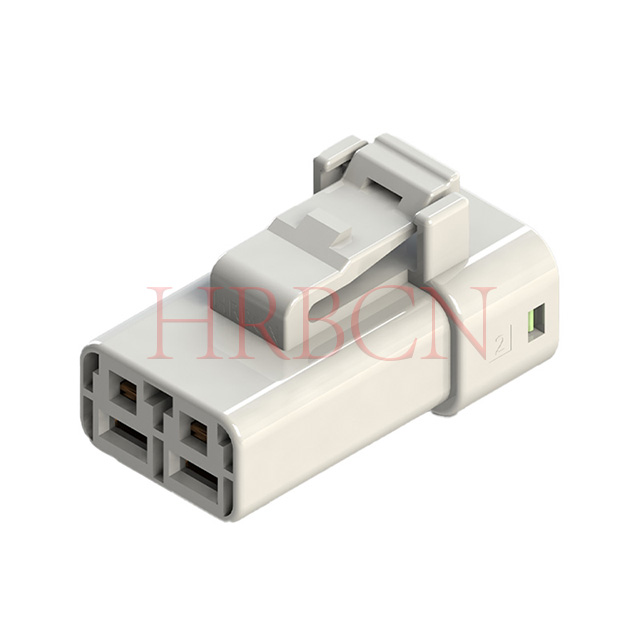

Otázka: Jak vložit zalisované kontakty do pouzdra konektoru?
A: Před vložením zalisovaných kontaktů nasměrujte jak sestavu pouzdra konektoru, tak kontakty tak, aby správně lícovaly. Umístěte pouzdro tak, aby jeho zajišťovací prvek směřoval nahoru, a zarovnejte kontakt tak, aby jeho strana se švem hlavně směřovala nahoru.
NEOTÁČEJTE kontaktem během nebo po vložení; rotace může způsobit poškození pryžového těsnění nebo prasknutí krytu.

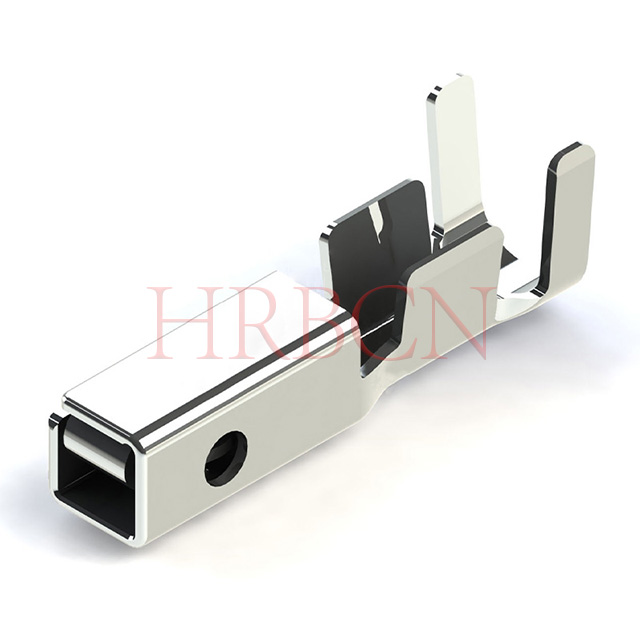

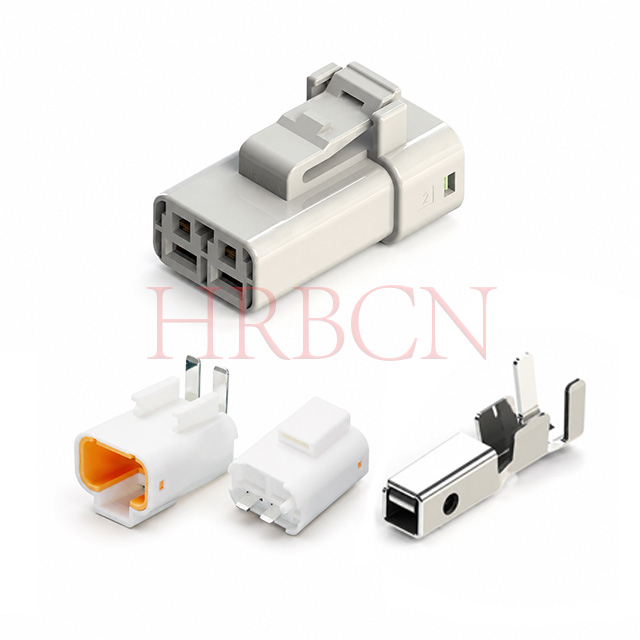

⒈V případě kontaktu se zásuvkou
Krok①: Nakloňte zalisovaný kontakt. Opřete jeho hrot o spojovací dutinu vybavenou těsněním. Opatrně roztáhněte otvor těsnění, aby nedošlo k poškození horního povrchu dutiny. Zatlačte kontaktní špičku na pryžovou těsnicí desku a vložte krabicovou část kontaktu.
Krok②: Narovnejte zvlněný kontakt a poté vložte špičku jeho krabicové části. Zatlačte kontakt až na doraz – nepáčte ani nevyvíjejte nepřiměřenou sílu – dokud neuslyšíte cvaknutí.
Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí kontaktu, jemně zatáhněte za drát, abyste se ujistili, že kontakt je bezpečně uzamčen trubicí pouzdra.
⒉V případě kontaktu na kartu
Krok①: Vložte krimpovaný kontakt přímo do pouzdra. Zabraňte poškození obvodu dutiny s těsněním kontaktní špičkou. Naklonění kontaktu směrem k uzamykací straně pouzdra během vkládání může proříznout pryžovou těsnicí desku a způsobit, že kontaktní hrot vstoupí do sousední dutiny. Viz obrázek níže; věnujte velkou pozornost orientaci vkládání.
Krok②: Zatlačte nalisovaný kontakt úplně dovnitř. Nepáčte ani nevyvíjejte nadměrnou sílu, zastavte, když uslyšíte slyšitelné cvaknutí.
Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí, jemně zatáhněte za drát, abyste se ujistili, že zalisovaný kontakt je bezpečně zajištěn nástavcem pouzdra.
Otázka: Jak odstranit zalisované kontakty z pouzdra po nesprávném vložení
Odpověď: Je-li zalisovaný kontakt vložen do nesprávné dutiny, může odstranění provést pouze kvalifikovaný personál. Po použití pouzdro nebo pryžovou těsnicí desku znovu nepoužívejte.
Vložte extrakční nástroj mezi zalisovaný kontakt a pouzdro z protilehlé strany. Zatlačte na nástroj ve směru ①, abyste uvolnili násadu pouzdra od zajišťovacího háku kontaktu. Poté zatáhněte za drát ve směru ②, abyste odstranili kontakt z pouzdra.
Opatření:
Před vyjmutím se ujistěte, že hrot extrakčního nástroje je zcela zasunut do vůle mezi zalisovaným kontaktem a násadou krytu.
Před opětovným použitím odstraněného krimpovaného kontaktu se ujistěte, že není deformovaný. Pokud je na kontaktu zjištěna jakákoli deformace, vyměňte jej za nový (je nutné znovu zalisovat).
Nepáčte zalisovaný kontakt pomocí extrakčního nástroje. Pokud během odstraňování dojde k páčení, vyměňte kontakt za nový.
Pokud je při vyjímání kontaktu zásuvky omylem zasunut vytahovací nástroj do mezery v sekci kontaktů, vyměňte kontakt za nový bez ohledu na hloubku zasunutí.
Pokud nelze zalisovaný kontakt odstranit ani jemným zatažením za drát, nevytahujte jej silou. Restartujte postup odebrání od začátku.
