Technické často kladené dotazy

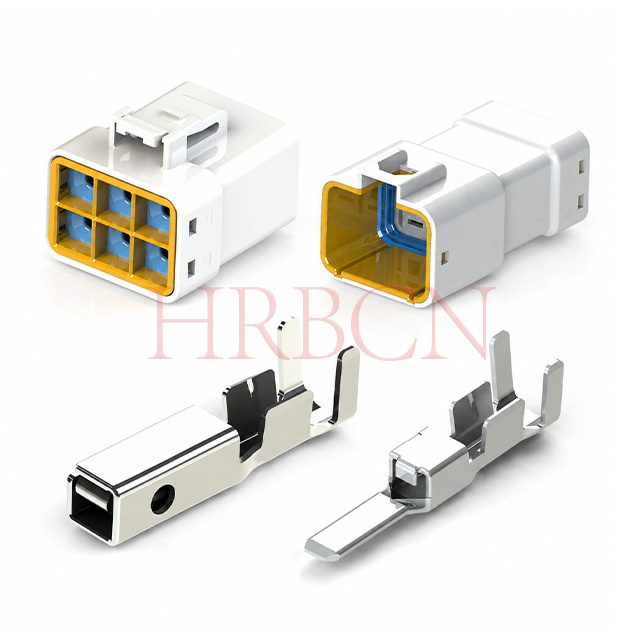

Otázka: Jak vložit zalisované kontakty do pouzdra konektoru?
A: Před vložením zalisovaných kontaktů nasměrujte jak sestavu pouzdra konektoru, tak kontakty tak, aby správně lícovaly. Umístěte pouzdro tak, aby jeho zajišťovací prvek směřoval nahoru, a zarovnejte kontakt tak, aby jeho strana se švem hlavně směřovala nahoru.
NEOTÁČEJTE kontaktem během nebo po vložení; rotace může způsobit poškození pryžového těsnění nebo prasknutí krytu.
⒈V případě kontaktu se zásuvkou
Krok①: Nakloňte zalisovaný kontakt. Opřete jeho hrot o spojovací dutinu vybavenou těsněním. Opatrně roztáhněte otvor těsnění, aby nedošlo k poškození horního povrchu dutiny. Zatlačte kontaktní špičku na pryžovou těsnicí desku a vložte krabicovou část kontaktu.
Krok②: Narovnejte zvlněný kontakt a poté vložte špičku jeho krabicové části. Zatlačte kontakt až na doraz – nepáčte ani nevyvíjejte nepřiměřenou sílu – dokud neuslyšíte cvaknutí.
Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí kontaktu, jemně zatáhněte za drát, abyste se ujistili, že je kontakt bezpečně uzamčen trubicí pouzdra.
⒉V případě kontaktu na kartu
Krok①: Vložte krimpovaný kontakt přímo do pouzdra. Zabraňte poškození obvodu dutiny s těsněním kontaktní špičkou. Naklonění kontaktu směrem k uzamykací straně pouzdra během vkládání může proříznout pryžovou těsnicí desku a způsobit, že kontaktní hrot vstoupí do sousední dutiny. Viz obrázek níže; věnujte velkou pozornost orientaci vkládání.
Krok②: Zatlačte nalisovaný kontakt úplně dovnitř. Nepáčte ani nevyvíjejte nadměrnou sílu, zastavte, když uslyšíte slyšitelné cvaknutí.
Krok③: Poté, co uslyšíte slyšitelné cvaknutí po úplném zasunutí, jemně zatáhněte za drát, abyste se ujistili, že zalisovaný kontakt je bezpečně zajištěný násadou krytu.
Otázka: Jak odstranit zalisované kontakty z pouzdra po nesprávném vložení
Odpověď: Je-li zalisovaný kontakt vložen do nesprávné dutiny, může odstranění provést pouze kvalifikovaný personál. Po použití pouzdro nebo pryžovou těsnicí desku znovu nepoužívejte.
Vložte extrakční nástroj mezi zalisovaný kontakt a pouzdro z protilehlé strany. Zatlačte na nástroj ve směru ①, abyste uvolnili násadu pouzdra od zajišťovacího háku kontaktu. Poté zatáhněte za drát ve směru ②, abyste odstranili kontakt z pouzdra.

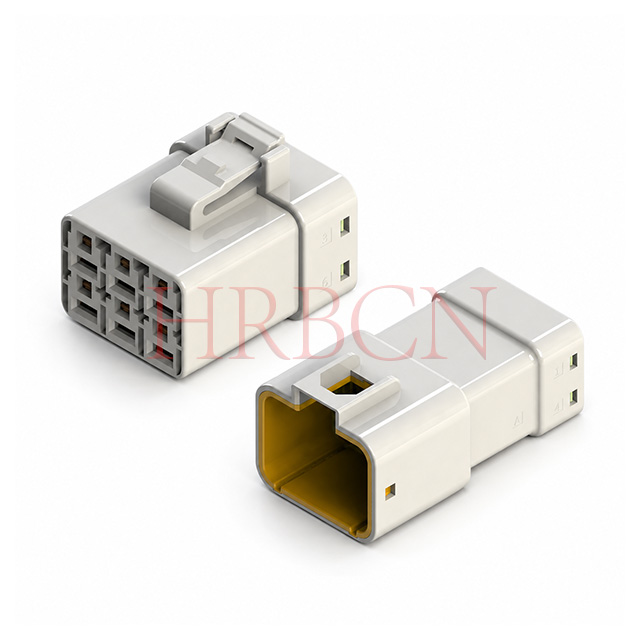

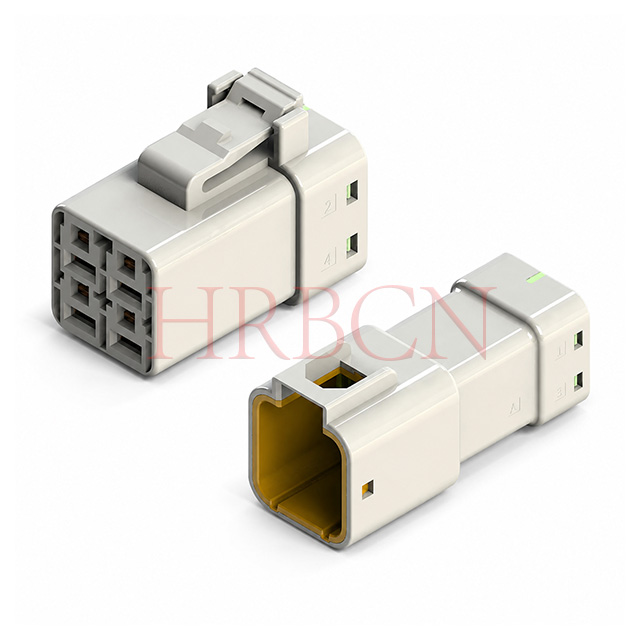

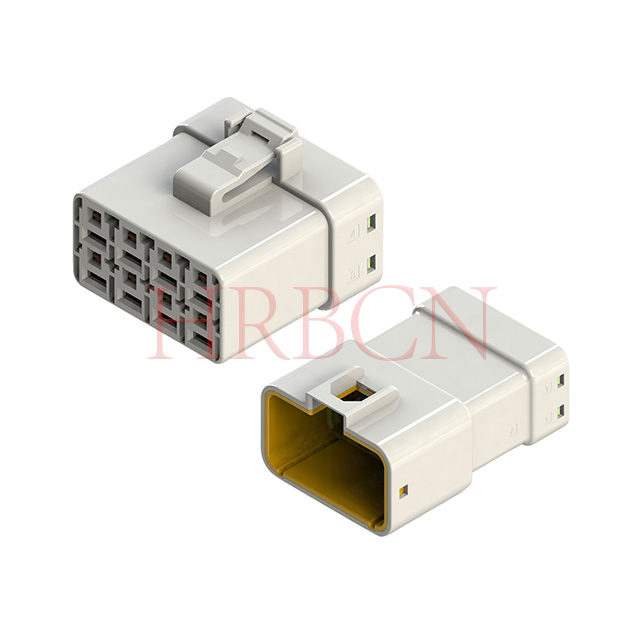

Otázka: Jaký je správný postup pro spojení samčího a samičího pouzdra tohoto vodotěsného konektoru?
Krok ①: Zarovnejte zajišťovací jazýček na samčím krytu s zajišťovací pákou krytu zásuvky, jak je znázorněno na obrázku níže. Proveďte páření podél osy páření; nešťourat.
Krok②: Spojte obě pouzdra, dokud nebude zámek zcela zajištěn. Ověřte bezpečné zajištění krytu jemným zatažením za kryt. (Když jsou zajišťovací páčka a zajišťovací jazýček správně zajištěny, uslyšíte slyšitelné cvaknutí.)
Otázka: Jaké jsou rozdíly mezi jednořadým a dvouřadým pouzdrem konektoru a jak provést správný výběr?
1. Rozdíly mezi jádry mezi jednořadými a dvouřadými pouzdry
Jednořadé bydlení
Struktura: Kolíky uspořádané v jedné přímce; kompaktní boční šířka, jednoduché vedení kabeláže
Elektrická funkce: Omezený počet kolíků (obvykle 2/3/4 kolíků pro vaši sérii 6,35 mm); nižší celkové proudové zatížení na jednotku bočního prostoru
Výhoda montáže: Snadné vyrovnání během spojování, nízká chybovost při vkládání naslepo; pohodlné vkládání a vyjímání terminálu
Charakteristika prostoru: Úzké horizontální obsazení, vyžaduje dostatečnou vertikální instalační výšku

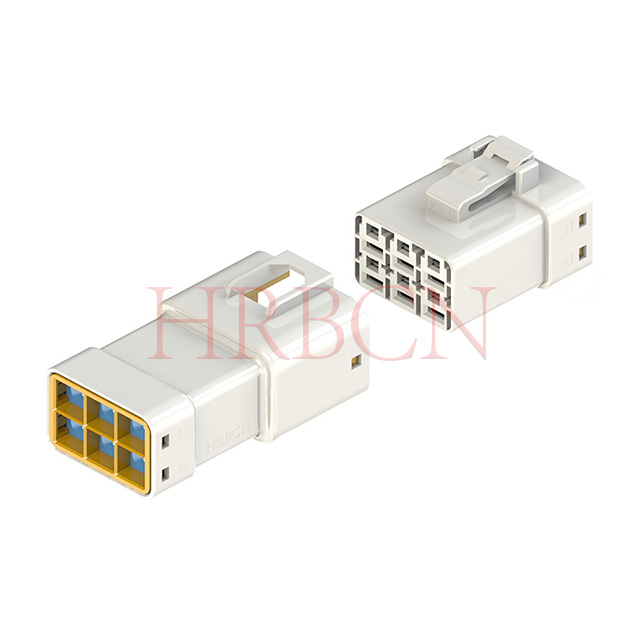

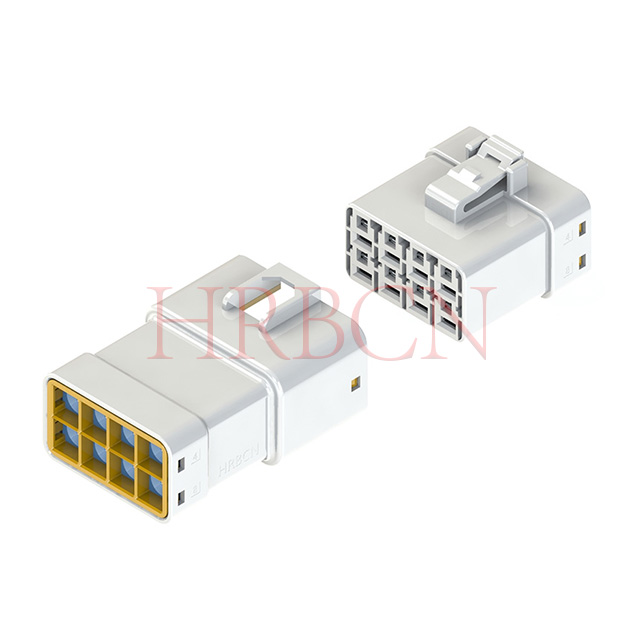

Dvouřadé pouzdro
Struktura: Kolíky uspořádané ve dvou paralelních řadách; vyšší hustota kolíků v rámci omezené šířky pouzdra
Elektrická funkce: Podporuje více kolíků (4/6/8 kolíků atd.) pro integraci víceobvodových signálů/napájení; centralizované vedení pro více okruhů
Poznámka k montáži: Vyžaduje přesné vyrovnání proti chybám; mírně vyšší provozní požadavky na zatížení terminálu
Prostorová charakteristika: Šetří vertikální instalační výšku, vhodná pro scénáře úzkého vertikálního prostoru
2. Standardní pravidla výběru
Zvolte jednořadé pouzdro, pokud:
Jsou vyžadovány pouze 2~4 obvodové signály/napájení, není potřeba více pozic pinů
Zařízení má úzký horizontální instalační prostor, omezenou boční vyhrazenou šířku
Montáž na místě vyžaduje jednoduchou obsluhu, častou údržbu a demontáž
Je vyžadováno nezávislé samostatné vedení pro každý okruh, aby se zabránilo křížovému rušení víceřadého vedení
Dvouřadé pouzdro zvolte, pokud:
Je třeba integrovat více než 4 okruhy, je vyžadováno centrální rozmístění kabeláže
Skříň zařízení má omezenou vertikální výšku, je třeba zvýšit hustotu kolíků bez rozšíření šířky pouzdra
Vícekanálový přenos napájení a signálu je nutný pro moduly, jako jsou ovladače, hlavní řídicí jednotky AGV
Ke snížení rozptýleného obsazení jednořadých konektorů je vyžadována jednotná správa kabelových svazků
