Snadné připojení drátu k desce Jednořadý vodotěsný těsnící konektor

Sdílet s:

Snadné připojení drátu k desce Jednořadý vodotěsný těsnící konektor

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:

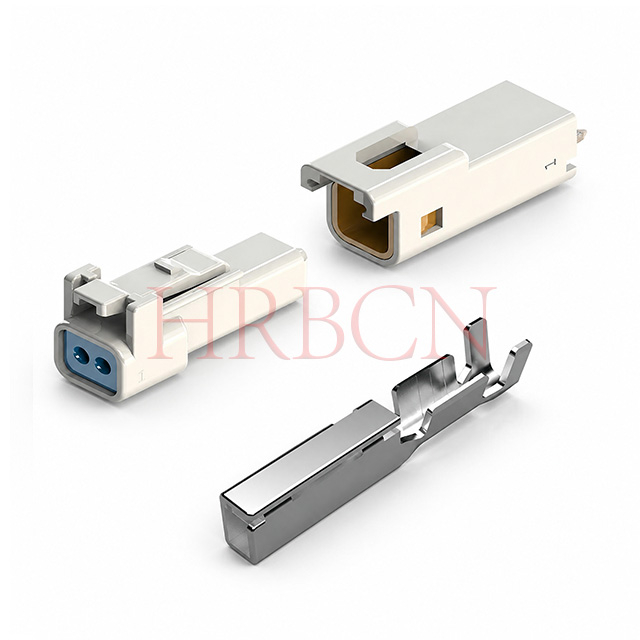

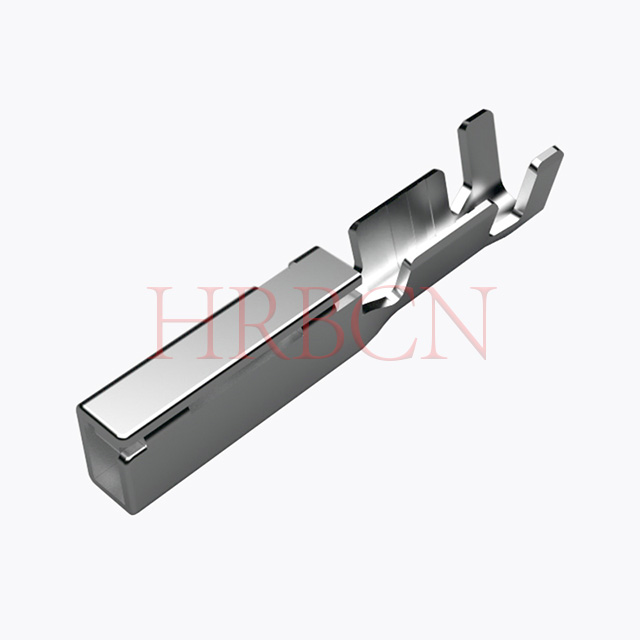

M20036E-1xN, M20032E-1xN, T20032PS-2
Značka:
HRB
Kód:
8536909000

Definice P/N

M20032E -1X N -W

① ② ③ ④

①M20032E: řada HRB, pouzdro samec, typ se snadnou spojkou

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4piny

④W: Barva krytu je bílá

M20036E -1X N -W

① ② ③ ④

①M200336E: řada HRB, hlavička PCB

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4piny

④W: Barva krytu je bílá

Klíčové vlastnosti

Vodotěsné a prachotěsné IP67 podle IEC 60529 pro prašné a vlhké venkovní provozní podmínky
Jednořadá zástrčka krytu a zásuvka PCB, kompaktní design s vysokou hustotou pro spolehlivé propojení vodičů s deskou
Sekundární blokovací mechanismus TPA zabraňuje zpětnému vysunutí terminálu při vibracích a nárazech pro dlouhodobou spolehlivost postroje
Pouzdro PBT UL94 V‑0 zpomalující hoření, pocínované kontakty ze slitiny mědi
Široká provozní teplota: Pouzdro: -40 ℃ ~ +130 ℃; Hlavička PCB: -40℃ ~ +120℃
Jmenovitý 3A / 100V AC/DC, podporuje dráty AWG 22‑24
Integrované silikonové těsnící prvky zajišťují úplné utěsnění při úplném spojení

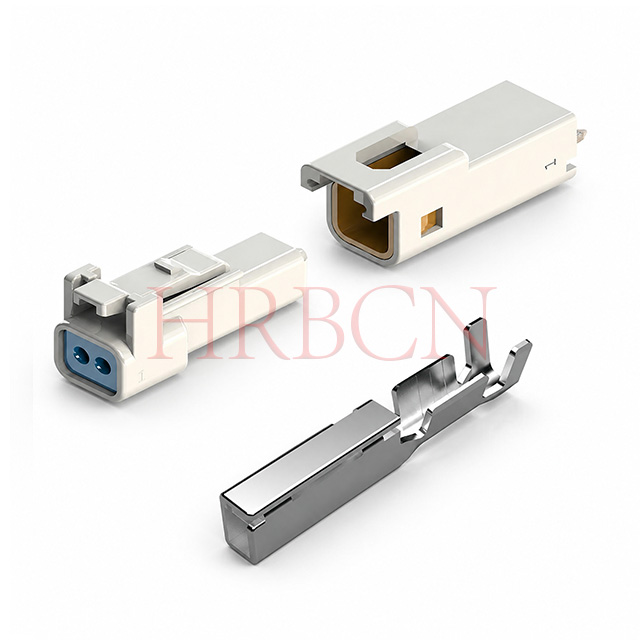

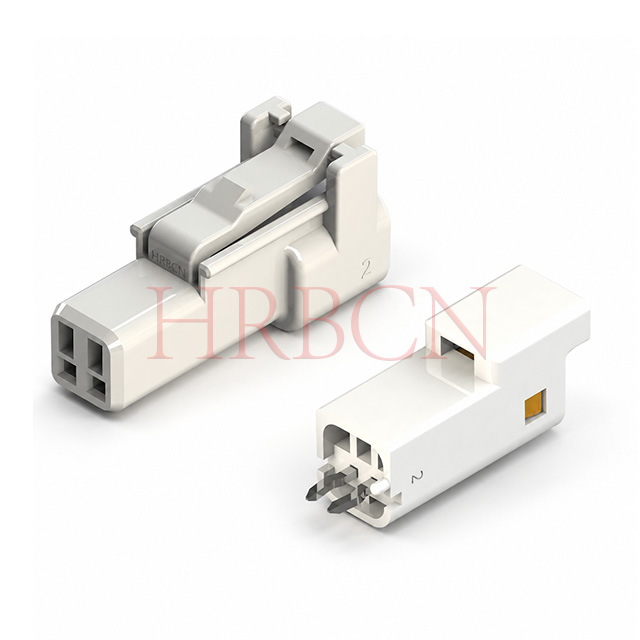

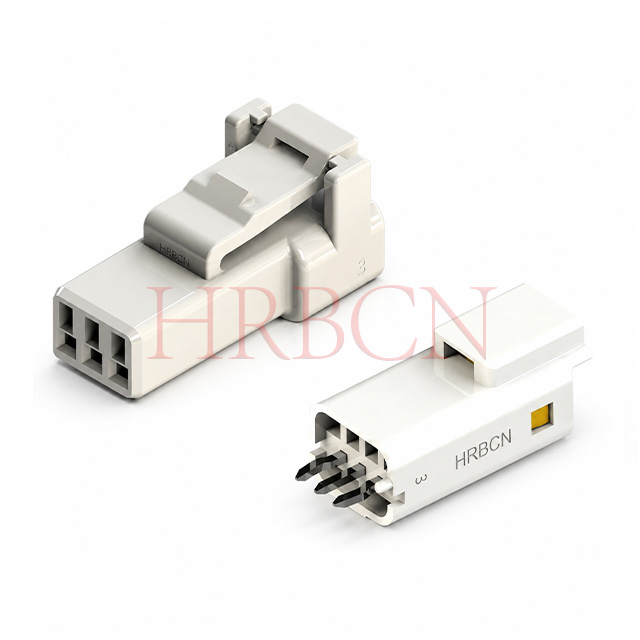

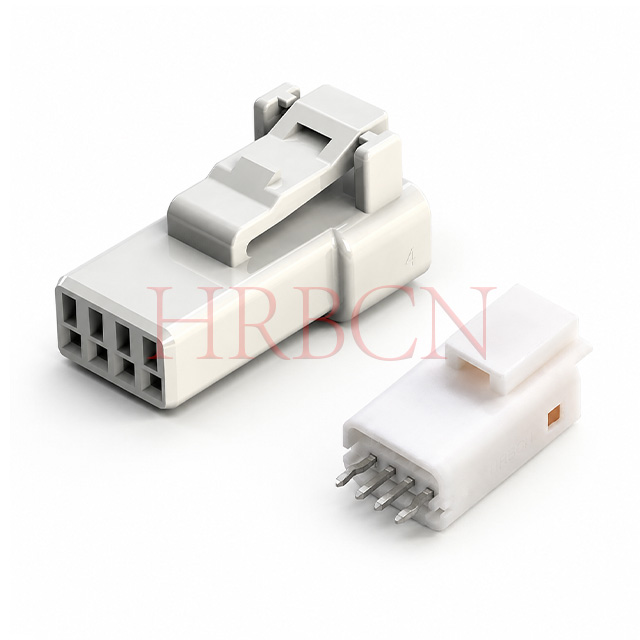

K dispozici v dvouřadých konfiguracích 1×2pin, 1×3pin, 1×4pin
V souladu s RoHS a REACH
Schváleno UL
Snadné páření a odpáření

Rozložený pohled

Vodotěsná těsnění, průchodky, držák a krimpované koncovky fungují ve spojení s kryty zásuvek a konektorem PCB a poskytují spolehlivé vodotěsné a prachotěsné elektrické propojení.

Rozložený pohled na HRB 2,0 mm dvouřadý vodotěsný konektor drátu na desku, pouzdro, silikonové těsnění, hlavičku PCB a krimpovací svorky

Aplikační pole

Vodotěsné konektory HRB jsou široce používány v různých scénářích aplikací v náročných podmínkách a poskytují stabilní signál a

přenos energie pro venkovní zařízení a zařízení zaměřená na mobilitu.

- Venkovní vybavení : Sekačky na trávu a další zahradní stroje odolávají prachu, vlhkosti a kolísání venkovní teploty.

- 360° Surround System : Automobilové panoramatické zobrazovací systémy, spolehlivé připojení pro signál z kamery ve vozidle

přenos.

- Zemědělské UAV : Zemědělské postřikovací drony, odolné vůči vlhkosti, prachu a drsnému prostředí na farmě.

- Automobilová zadní kamera : Kabelový svazek automobilové zadní kamery, stabilní výstup signálu pro komponenty vidění vozidla.

- Outdoorová kola : Elektrokola a outdoorová kola, odolné připojení pro napájecí a signální obvody.

- Poháněný invalidní vozík : Elektrický pohyblivý invalidní vozík, zaručující bezpečné a spolehlivé elektrické propojení pro pomůcky pro pohyb.

Otázka: Jaký je požadavek na zvýšení teploty pro tento konektor?

Odpověď: Zkouška nárůstu teploty musí být provedena při jmenovitém proudu 3,2 A DC, s použitím drátu 22AWG v laboratorním prostředí v klidném vzduchu. Maximální povolený nárůst teploty ΔT je 30°C.

Otázka: Jaký je požadavek na přídržnou sílu terminálu tohoto konektoru?

A: Zkouška axiálního vytažení musí být provedena při rychlosti 25,4 ± 6 mm/min. Minimální koncová přídržná síla v pouzdře je 24,5 N.

Otázka: Jaký je požadavek na pevnost zámku pouzdra pro tento konektor?

Odpověď: Po spojení konektorů aplikujte axiální vytahovací sílu proti směru vkládání rychlostí 1~5 mm/s. Pevnost zámku pouzdra musí být ≥50 N.

Otázka: Jaký je požadavek na vibrační test pro tento konektor?

Odpověď: Po připojení konektoru vibrační test rozmítá 10 Hz ~ 500 Hz a zpět na 10 Hz během 15 minut. Proveďte 12 cyklů v každém ze 3 vzájemně kolmých směrů (celkem 36 cyklů, ~9 hodin). Požadavky: Žádné poškození na vzhledu; max. přechodový odpor ≤20 mΩ; diskontinuita ≤ 1 mikrosekunda.

Otázka: Jaký je požadavek na vodotěsný test IPX7 pro tento konektor?

Odpověď: Ponořte vzorek spárovaného konektoru do 1 m hluboké vody na 30 minut. Po zkoušce je přechodový odpor ≤ 20 mΩ a žádný průraz pod 500 VAC dielektrickým odolným napětím.

Otázka: Jaké požadavky na kabel platí pro tento konektor?

A: Vodiče s vnějším průměrem izolace menším než Φ1,4 mm nejsou povoleny. V zásadě nelze použít plný drát, pocínovaný drát, stíněný drát a další speciální dráty.

Otázka: Jaké jsou požadavky na úložiště pro vodotěsné konektory HRB s roztečí 2,0 mm?

Odpověď: Konektory uchovávejte v původním kartonu / krabici nebo sáčku. Po otevření kartonu zboží znovu zabalte. Doporučené skladovací prostředí: teplota 5°C ~ 35°C, relativní vlhkost 45% ~ 60%. Chraňte před přímým slunečním zářením, korozívními plyny, prachem a kondenzací.

Otázka: Jaký je požadavek na test tepelného šoku pro tento konektor?

Odpověď: Nespárované vzorky procházejí 48 cykly tepelného šoku od -40 °C do 130 °C, s dobou prodlevy 30 minut při každé extrémní teplotě. Po testu: max. přechodový odpor 20 mΩ; bez poruchy při 500 VAC; izolační odpor ≥500 MΩ.

Předchozí:

další:

hlavička čepu 2,0 mm ip67 konektor vodotěsný konektor prachotěsný konektor 2,0 mm kolíková hlavice Těsnící konektor
