Snadné připojení drátu k desce HRB vodotěsný těsnící konektor

Definice P/N

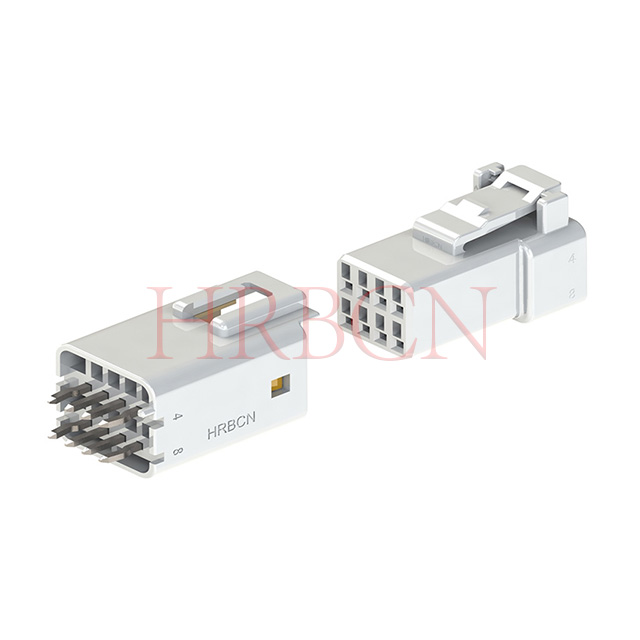

M20032E -2X N -W

     ①        ② ③ ④

①M20032E: řada HRB, pouzdro samec, typ se snadnou spojkou

②2: dvouřadý;

③N: Počet kolíků na řádek 3/4 kolíky

④W: Barva krytu je bílá

M20036E -2X N -W

     ①         ② ③ ④

①M200336E: řada HRB, hlavička PCB

②2: dvouřadý;

③N: Počet kolíků na řádek 3/4 kolíky

④W: Barva krytu je bílá

Klíčové vlastnosti

• Vodotěsné a prachotěsné IP67 podle IEC 60529 pro prašné a vlhké venkovní provozní podmínky

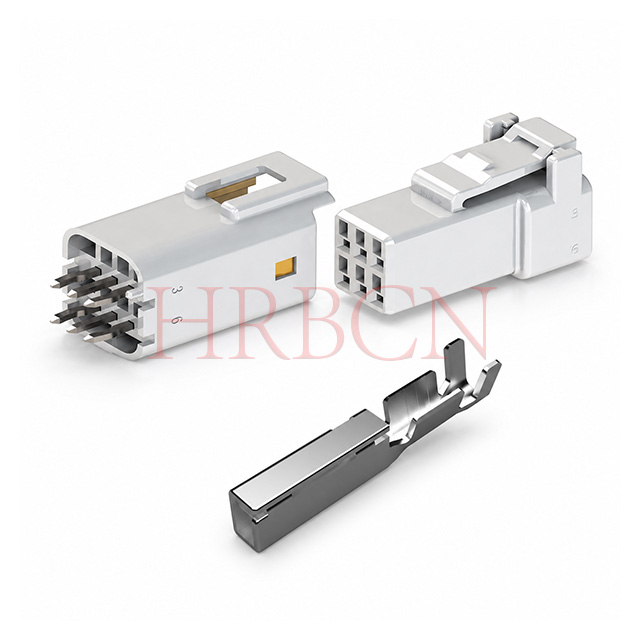

• Dvouřadá zástrčka pouzdra a zásuvka PCB, kompaktní design s vysokou hustotou pro spolehlivé propojení vodičů s deskou

• Sekundární blokovací mechanismus TPA zabraňuje zpětnému vysunutí terminálu při vibracích a nárazech pro dlouhodobou spolehlivost postroje

• Pouzdro PBT UL94 V‑0 zpomalující hoření, pocínované kontakty ze slitiny mědi

• Široká provozní teplota: Pouzdro: -40 ℃ ~ +130 ℃; Hlavička PCB:  -40℃ ~ +120℃

• Jmenovitý 3A / 100V AC/DC, podporuje dráty AWG 22‑24

• Integrované silikonové těsnící prvky zajišťují úplné utěsnění při úplném spojení

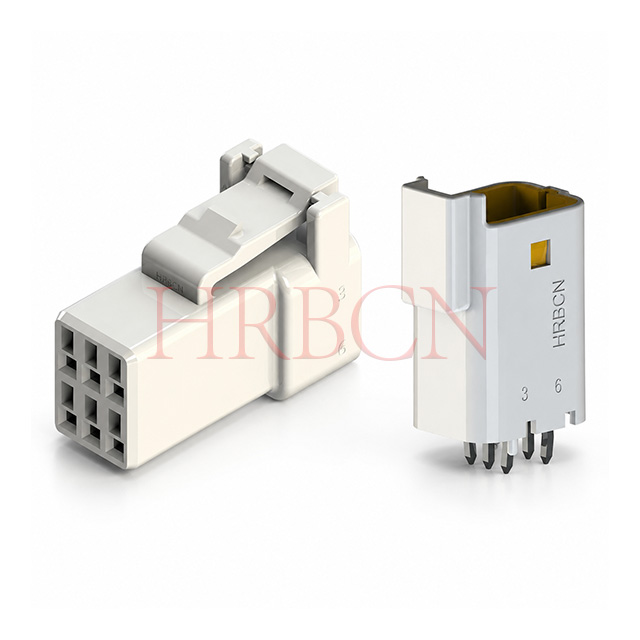

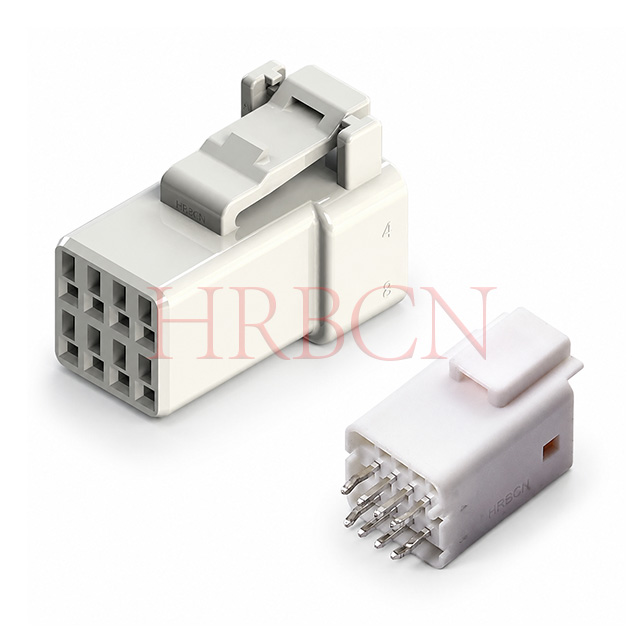

• K dispozici v dvouřadých konfiguracích 2×3pin, 2×4pin

• V souladu s RoHS a REACH

• Schváleno UL

• Snadné páření a odpáření

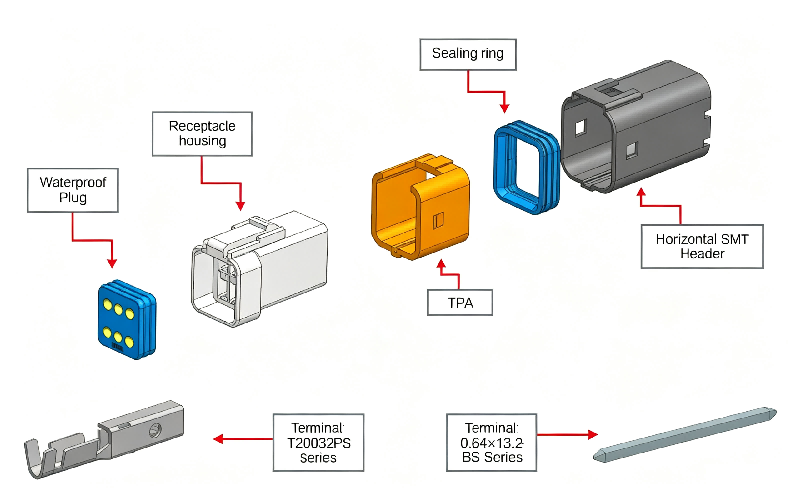

Rozložený pohled

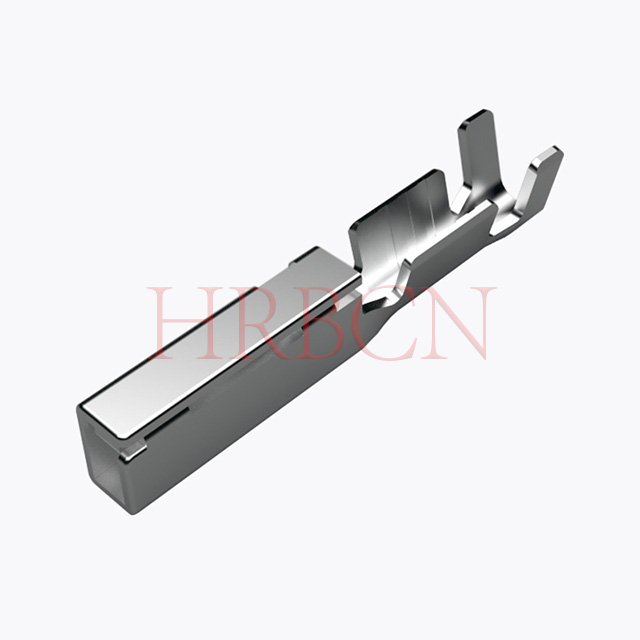

Vodotěsná těsnění, průchodky, držák a krimpované koncovky fungují ve spojení s kryty zásuvek a konektorem PCB a poskytují spolehlivé vodotěsné a prachotěsné elektrické propojení.

Aplikační pole

Vodotěsné konektory HRB jsou široce používány v různých scénářích aplikací v náročných podmínkách a poskytují stabilní signál a

přenos energie pro venkovní zařízení a zařízení zaměřená na mobilitu.

- Venkovní vybavení : Sekačky na trávu a další zahradní stroje odolávají prachu, vlhkosti a kolísání venkovní teploty.

- 360° Surround System : Automobilové panoramatické zobrazovací systémy, spolehlivé připojení pro signál z kamery ve vozidle

přenos.

- Zemědělské UAV : ​​Zemědělské postřikovací drony, odolné vůči vlhkosti, prachu a drsnému prostředí na farmě.

- Automobilová zadní kamera : Kabelový svazek automobilové zadní kamery, stabilní výstup signálu pro komponenty vidění vozidla.

- Outdoorová kola : Elektrokola a outdoorová kola, odolné připojení pro napájecí a signální obvody.

- Poháněný invalidní vozík : Elektrický pohyblivý invalidní vozík, zaručující bezpečné a spolehlivé elektrické propojení pro pomůcky pro pohyb.
