RAST 2,5 DIP Hlavička kolíku svislého kontaktu Rozteč 5,0 mm

M7264-X-XXXX-2B
Tato svislá DIP hlavička řady RAST 2.5 obsahuje a Rozteč kontaktů 5,0 mm, navržený přísně podle průmyslového standardu RAST 2.5. Postaven s spolehlivým designem klíče a polohovacími sloupky, zabraňuje nesprávnému spojení a zajišťuje bezpečné zamykací spojení.
Díky pouzdru PA66 UL94V-0 odolnému vůči vysokým teplotám a pocínovaným mosazným svorkám poskytuje stabilní elektrický výkon, vynikající izolaci a zpomalení hoření. Podporuje přizpůsobení kabelových svazků IDC, ideální pro propojení mezi deskami v domácích spotřebičích, automobilové elektronice a průmyslových řídicích zařízeních. V souladu s RoHS, REACH a příslušnými bezpečnostními certifikacemi pro průmyslové a domácí elektrické aplikace.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

Definice P/N

M7264 -X -XXXX -2B

   ①       ②     ③

①:  Sériové číslo položky HRB

②: Počet kolíků: 2-10

③: Klíčování: 0000-9999


Pokud jde o hlavičky kolíků řady M7264, příklady konfigurací klíčování jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.


Počet kolíků

(2-10 pinů)

HRB P/ N

Příklady klíčování

 SPQ (ks) Velikost kartonu (cm) Rozteč (mm)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

atd.

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

atd.

 3000
 33×30×27 5.0

Technické parametry

  • Jmenovitý proud: 6A AC, DC Max.

  • Jmenovité napětí: 250V AC, DC

  • Provozní teplota: -40℃~+120℃

  • Kontaktní odpor: 10mΩ max.

  • Izolační odpor: 1000mΩ min.

  • Odolné napětí: 2800V AC/min

  • Materiál: Pouzdro: Nylon66 UL94V-0;  Koncovka: mosaz, pocínováno.

  • GWT: 750℃ IEC-60335-1

Spárované díly

IDC řady HRB M7281

M7281-N

IDC řady HRB M7270

M7270

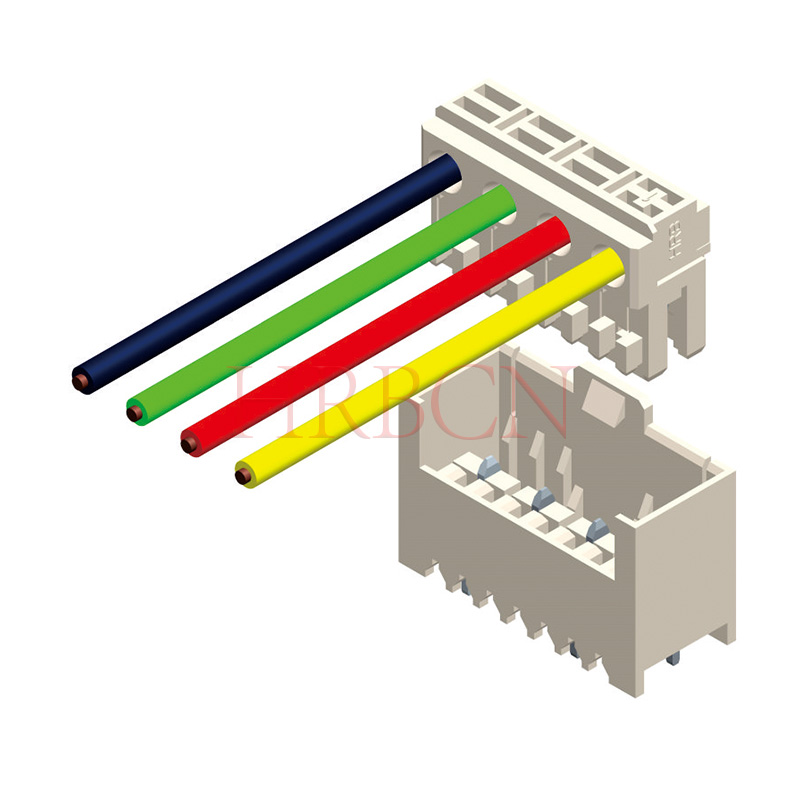

IDC řady HRB M7260

M7260



Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení&certifikace:  UL&cUL; VDE

UL Hodnocení hořlavosti: UL 94V-0


KONEKTOROVÝ SYSTÉM HRB RAST2.5 & RAST5.0 - APLIKACE
  • <strong><span style=Aplikace v pračkách" />
  • <span style=Komerční pračky" />
  • <span style=Připojení napájení" />
  • <span style=Automobilová elektronika" />

Jakou technologii připojení používá konektor RAST 2.5?

Tento konektor RAST 2.5 využívá profesionální technologii posunu izolace IDC pro rychlé a spolehlivé zakončení vodičů.

Jaké jsou specifikace rozteče a pinů tohoto konektoru IDC?

Tento konektor IDC má standardní rozteč 2,5 mm a poskytuje konfigurace s více kolíky, aby vyhovovaly různým uspořádáním průmyslové kabeláže.

Jaký je jmenovitý proud a napětí tohoto konektoru RAST 2.5 IDC?

Tento konektor RAST 2.5 IDC má stabilní jmenovitý proud a napětí pro aplikace průmyslového napájení a přenosu signálu.

Je tento konektor RAST 2.5 vhodný pro automatickou montáž?

Ano, tento konektor RAST 2.5 podporuje automatickou montáž, což pomáhá zlepšit efektivitu kabeláže pro hromadnou výrobu.

Má tento konektor IDC antivibrační a antimismatické funkce?

Tento konektor IDC je navržen s aretací a polarizací, aby se zabránilo uvolnění a špatnému spojení v náročných pracovních prostředích.

Jaké normy zpomalující hoření a bezpečnostní normy splňuje tento konektor drátu na desku?

Tento konektor typu wire-to-board používá materiál s vysokou nehořlavostí a splňuje celosvětové normy průmyslové bezpečnosti a ochrany životního prostředí.

Jaké rozsahy vodičů jsou kompatibilní s tímto konektorem RAST 2.5 IDC?

Tento konektor RAST 2.5 IDC odpovídá běžným velikostem průmyslových vodičů a je široce používán ve standardních systémech kabelových svazků.

Jaké jsou typické aplikace tohoto průmyslového napájecího konektoru?

Tento průmyslový napájecí konektor je široce používán v průmyslovém řízení, domácích spotřebičích, napájecích modulech a automatizačních zařízeních.

Může tento konektor IDC nahradit tradiční krimpovací konektory?

Ano, tento konektor IDC eliminuje odizolování a krimpování a může nahradit tradiční konektory pro snížení výrobních nákladů.

Je tento konektor RAST 2.5 kompatibilní se standardními průmyslovými rozhraními?

Tento konektor RAST 2.5 splňuje univerzální průmyslové standardy a má dobrou kompatibilitu s běžnými kabelovými systémy.
