Konektor RAST 2.5 IDC s technologií IDT | HRB konektor M728X

Sdílet s:

Konektor RAST 2.5 IDC s technologií IDT | HRB konektor M728X

Konektory HRB M728X RAST 2.5 IDC jsou navrženy pro kompaktní a spolehlivé propojení drátu s deskou v domácích spotřebičích, průmyslové elektronice a inteligentních řídicích systémech.
Díky pokročilé technologii Insulation Displacement Technology (IDT) umožňuje řada M728X rychlé a efektivní zakončení vodičů bez odizolování nebo krimpování, což pomáhá zkrátit dobu montáže a zlepšit konzistenci výroby.
Díky standardizovaným strukturám klíče RAST 2.5 a bezpečným uzamykacím mechanismům tyto konektory účinně zabraňují nesprávnému spojení a zajišťují stabilní elektrický výkon v náročných aplikacích.
Kompaktní design, spolehlivý přenos signálu a flexibilní možnosti kódování dělají z konektorů HRB RAST 2.5 ideální řešení pro moderní elektronické systémy vyžadující bezpečná, odolná a prostorově úsporná řešení konektivity.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M728X
Značka:
HRB
Kód:
8536909000

Popis kódování HRB a rozhraní párování

Série	Poz. Žádný.	Kontaktujte Pitch	Popis	Páření s

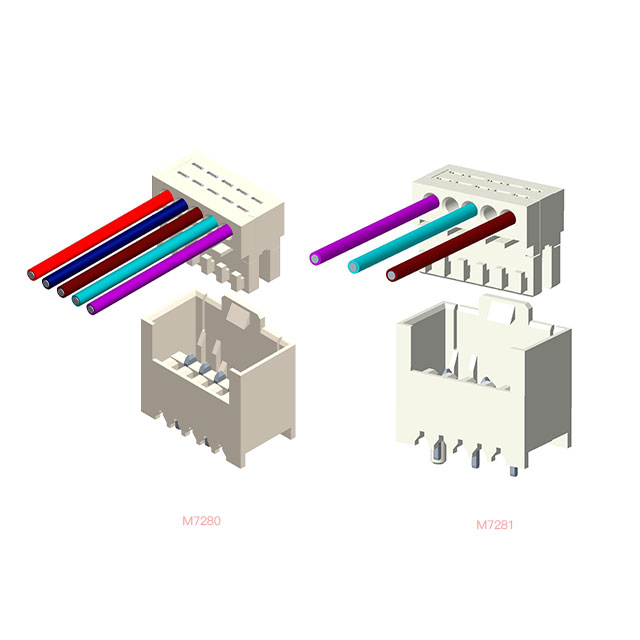

M7280	2-20 pinů	2,5 mm	Konektor RAST 2,5 pro nepřímé spojení, izolace displacement technology (IDT), s klíčovacím žebrem	M7230 M7268
M7281	3-19pin	5,0 mm	Konektor RAST 2,5 pro nepřímé spojení, izolace displacement technology (IDT), s klíčovacím žebrem	M7264

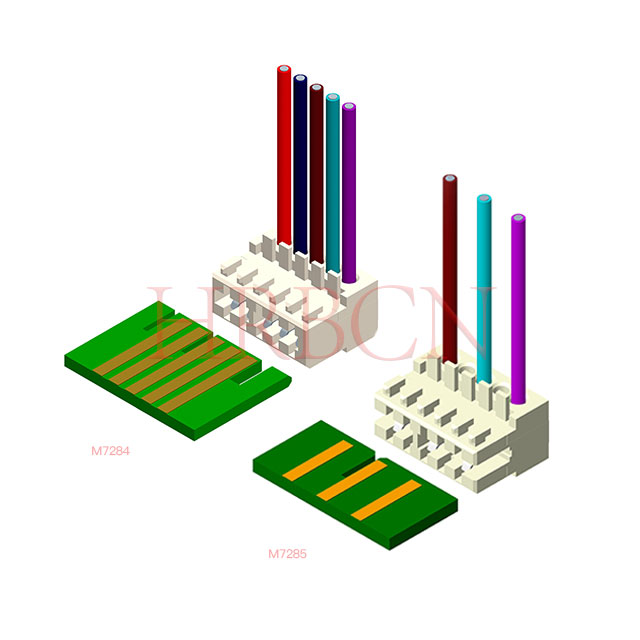

M7284	2-20 pinů	2,5 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytlačování izolace (IDT), alternativně s nebo bez perového žebra a uzavřených stran, pro jednotlivé vodiče	PCB
M7285	3-19pin	5,0 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytlačování izolace (IDT), alternativně s nebo bez perového žebra a uzavřených stran, pro jednotlivé vodiče	PCB

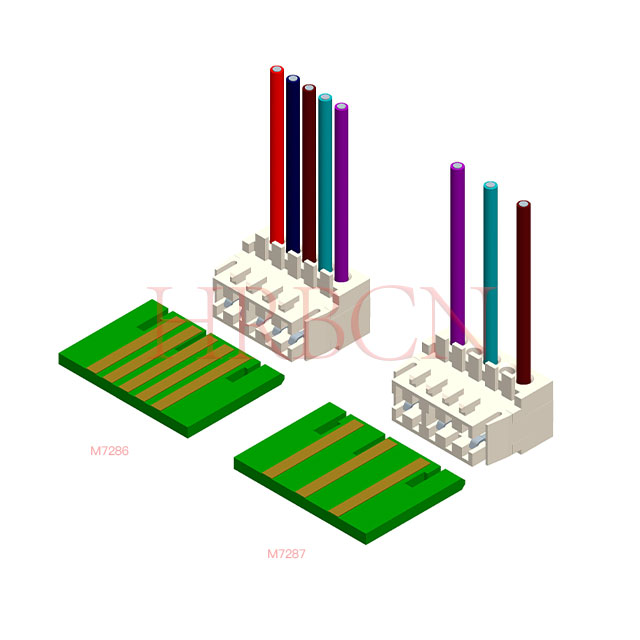

M7286	2-20 pinů	2,5 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí bočních uzamykacích háčků, s klíčovacím žebrem, pro jednotlivé vodiče.	PCB
M7287	3-19pin	5,0 mm	Konektor RAST 2.5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí bočních uzamykacích háčků, s klíčovacím žebrem, pro jednotlivé vodiče	PCB

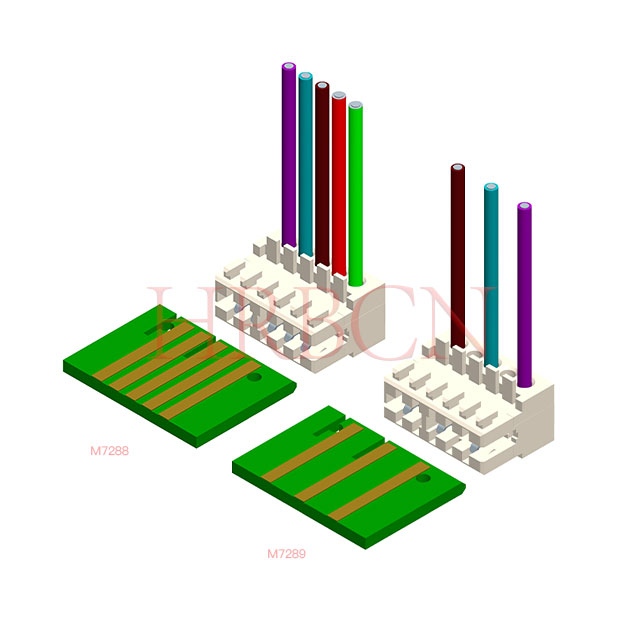

M7288	2-20 pinů	2,5 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí uzamykacích háčků, alternativně s nebo bez klíčovacího žebra a uzavřených stran, pro jednotlivé vodiče	PCB
M7289	3-19pin	5,0 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí uzamykacích háčků, alternativně s nebo bez klíčovacího žebra a uzavřených stran, pro jednotlivé vodiče	PCB

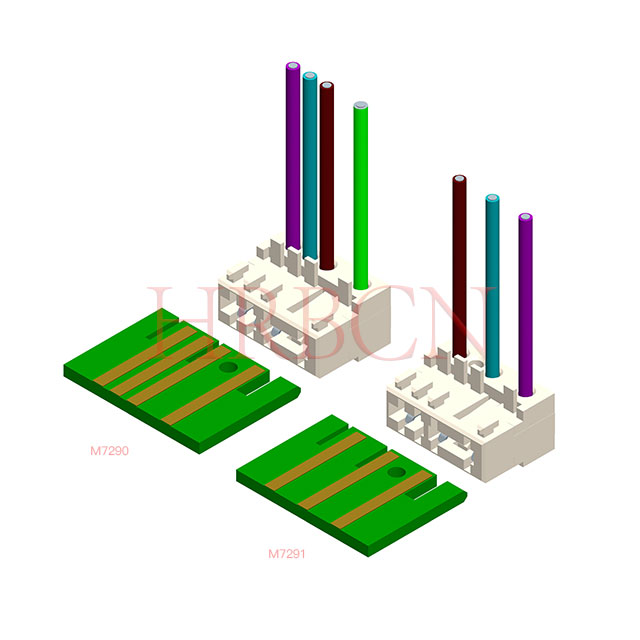

M7290	2-20 pinů	2,5 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí uzamykacích háčků, alternativně s nebo bez klíčovacího žebra a uzavřených stran, pro jednotlivé vodiče	PCB
M7291	3-19pin	5,0 mm	Konektor RAST 2,5 pro přímé spojování, technologie vytěsňování izolace (IDT), s aretací na desce plošných spojů pomocí uzamykacích háčků, alternativně s nebo bez klíčovacího žebra a uzavřených stran, pro jednotlivé vodiče	PCB

Výhody technologie IDC

Rychlé a efektivní zakončení kabelu
Snížené chyby při montáži
Stabilní a spolehlivý elektrický kontakt
Zjednodušený návrh kabelového svazku
Nižší pracovní a výrobní náklady
Vylepšená konzistence připojení
Vysoká odolnost při přepravě a instalaci

Vlastnosti produktu

Standardizované rozhraní RAST 2.5
Spolehlivé zakončení vodičů IDT
Kompaktní design drátu na desku
Možnosti bezpečného zamykání a polarizace
Rychlá montáž a nižší mzdové náklady
Stabilní elektrický výkon
Flexibilní konfigurace kódování
Vhodné pro automatizovanou výrobu

Dodržování

Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU
Směrnice o vozidlech s ukončenou životností (2000/53/ES)
AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)
Evropské nařízení POPs (EU) 2019/1021
Evropské nařízení POPs (EU) 2024/2570
Evropské nařízení POPs (EU) 2025/718
Evropské nařízení POPs (EU) 2023/1608
Evropské nařízení POPs (EU) 2019/1021
Evropské nařízení POPs (EU) 2025/843
Evropské nařízení POPs (EU) 2025/1930
Nařízení (ES) Np 1907/2006 o návrhu REACHUS v Kalifornii 65

Produktové certifikáty

Bezpečnostní schválení a certifikace: VDE, UL, cUL

UL Hodnocení hořlavosti: UL 94V-0

Typické aplikace

Domácí spotřebiče a pračky
Průmyslové řídicí systémy
Automobilové elektronické moduly
Zařízení chytré domácnosti
Napájecí zařízení
Systémy komerčních spotřebičů
Zařízení pro automatizaci kanceláří
Komunikační a síťová zařízení

Otázka: Proč zvolit RAST 2.5 & RAST 5.0?

A: Dual Pitch Flexibilita: RAST 2.5 pro kompaktní, nízký až střední výkon; RAST 5.0 pro vysokoproudé, odolné aplikace.

Vysoká účinnost: Konektory HRB jsou vybaveny zakončením IDC, které eliminuje odizolování a krimpování vodičů, což zkracuje dobu montáže o více než 50 % u automatizovaných linek.

Osvědčená spolehlivost: 4bodová konstrukce kontaktu, poddajnost žhavícího drátu a pozitivní zamykání zajišťují dlouhodobý výkon v extrémních podmínkách.

Globální standardizace: Zaměnitelné s konektory vyhovujícími RAST od předních výrobců, což snižuje rizika dodavatelského řetězce.

Konektory RAST 2.5 a RAST 5.0 od kompaktních zařízení pro chytrou domácnost až po těžké průmyslové stroje poskytují bezkonkurenční všestrannost, spolehlivost a nákladovou efektivitu pro moderní elektronický design.

Otázka: Jaký je rozdíl mezi konektory RAST 2.5 a RAST 5.0?

Odpověď: Hlavní rozdíl spočívá ve velikosti hřiště a proudovém hodnocení. RAST 2.5 využívá 2,5 mm kompaktní rozteč pro úsporu místa a připojení s nízkým až středním výkonem; RAST 5.0 má rozteč 5,0 mm, vhodný pro aplikace s vysokým proudem a vysokým výkonem. Oba dodržují jednotnou průmyslovou standardní strukturu s bezpečným spojením a uzamykacím designem.

Otázka: Jaké jsou hlavní aplikační scénáře konektorů řady RAST?

Odpověď: Jsou široce používány v domácím bílém zboží, inteligentních domácích zařízeních, systémech HVAC, automatizaci budov, automobilové interiérové elektronice, průmyslových ovládacích panelech a napájecích zařízeních, které pokrývají potřeby připojení drátu k desce, desky k desce a drátu k drátu.

Otázka: Jsou konektory RAST odolné vůči vysokým teplotám a vibracím?

A: Určitě. Řada využívá vysoce kvalitní izolační materiály a optimalizovaný konstrukční design, s vynikající teplotní tolerancí a antivibračním výkonem, stabilní pro dlouhodobý provoz v domácnostech, HVAC a automobilových náročných pracovních prostředích.

Otázka: Podporuje řada HRB RAST ukončení IDC?

A: Ano. Konektory HRB RAST 2.5 a RAST 5.0 podporují profesionální ukončovací technologii IDC, která vynechává postupy odizolování a krimpování vodičů, výrazně zlepšuje efektivitu výroby a je vhodná pro automatizované hromadné montážní linky.

Otázka: Mají RAST 2.5 a RAST 5.0 funkci proti chybnému vložení?

A: Ano. Vestavěná polarizace a struktura klíčování účinně zabraňují chybnému spárování. Vybaveno bezpečným uzamykacím mechanismem, aby se zabránilo uvolněnému spojení způsobenému vibracemi, což zajišťuje stabilitu a bezpečnost spojení.

Otázka: Může řada HRB RAST nahradit konvenční standardní konektory?

A: Ano. HRB RAST 2.5 a RAST 5.0 dodržují univerzální průmyslové standardní rozměry a instalační specifikace, s dobrou kompatibilitou, což může dokonale nahradit konvenční standardní propojovací komponenty a snížit pořizovací náklady.

Otázka: Jaké způsoby zapojení jsou k dispozici pro konektory RAST?

Odpověď: Podporuje připojení izolačního posunu IDC a tradiční metody krimpovacího zapojení, flexibilní pro různé výrobní procesy, lze použít ruční montáž a automatické montážní linky.

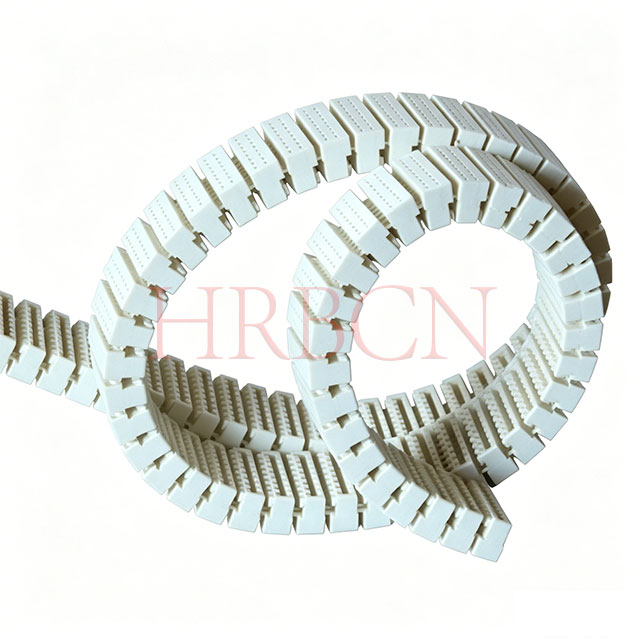

Otázka: Jaký je způsob balení konektoru RAST 2.5 IDC M728X?

Odpověď: Naše konektory RAST 2.5 IDC využívají standardní balení cívky vhodné pro automatickou montáž SMT.
