Konektor RAST 2.5 Power IDC s technologií IDT | HRB konektor M727X

HRB Model M727X RAST 2.5 Power IDC využívá profesionální technologii izolačního posunu (IDT/IDC), která je navržena pro spolehlivá propojení drátu-deska a drát-vodič v domácích spotřebičích, průmyslových řídicích systémech a automobilové elektronice. Podporuje 2–10 kolíků s roztečí kontaktů 5,0 mm, jmenovitým proudem 6A/250V AC/DC a pracuje stabilně při -40 °C až +120 °C. Konektor je vybaven nehořlavým pouzdrem Nylon66 UL94 V-0, pocínovanými koncovkami z fosforového bronzu a polarizací s uzamykací strukturou, aby se zabránilo nesprávnému spojení a uvolnění při dlouhodobých vibracích. Není potřeba žádné pájení nebo krimpování, což výrazně zlepšuje efektivitu montáže a snižuje mzdové náklady pro hromadnou výrobu. Řada HRB M727X je v souladu s RoHS, REACH, UL, VDE a dalšími globálními bezpečnostními certifikacemi a poskytuje stabilní, bezpečná a nákladově efektivní řešení propojení pro moderní elektrická a elektronická zařízení.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M727X

  • HRB

  • 8536909000

Popis kódování HRB a rozhraní párování

Série

Poz. Žádný.

 Kontaktujte Pitch

Popis

Páření s

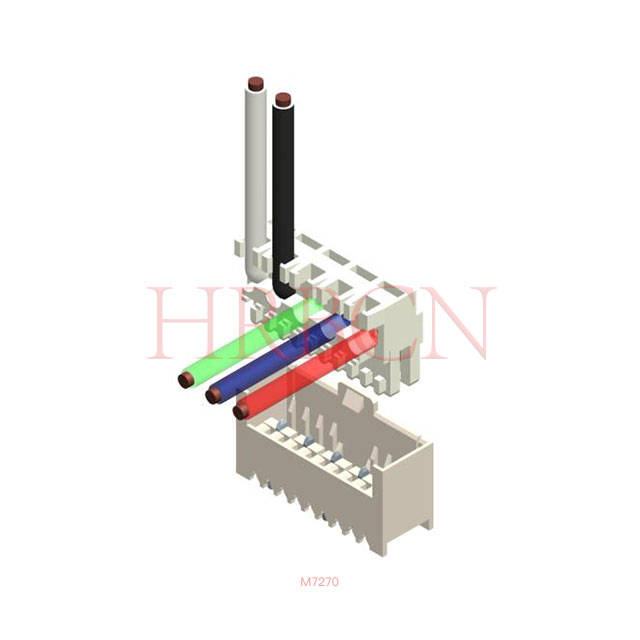

M7270

2-10pin

 5,0 mm

RAST 2.5 Napájecí konektor pro nepřímé spojení, technologie posunutí izolace (IDT), rozsah vodičů: 0,5 mm 2～ 0,75 mm2

M7264

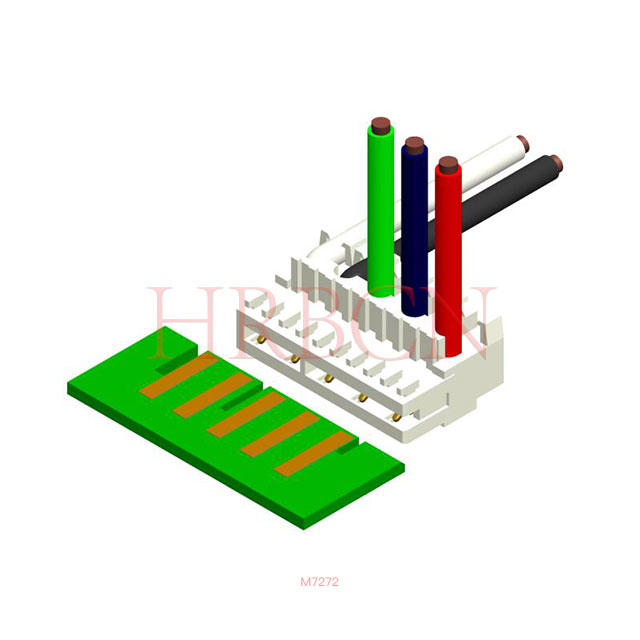

M7272

2-10 pinů

 5,0 mm

RAST 2.5 Napájecí konektor pro přímé spojení, technologie vytlačování izolace (IDT), s nebo bez drážkování a uzavřených stran , rozsah vodičů: 0,5 mm 2～ 0,75 mm2

PCB

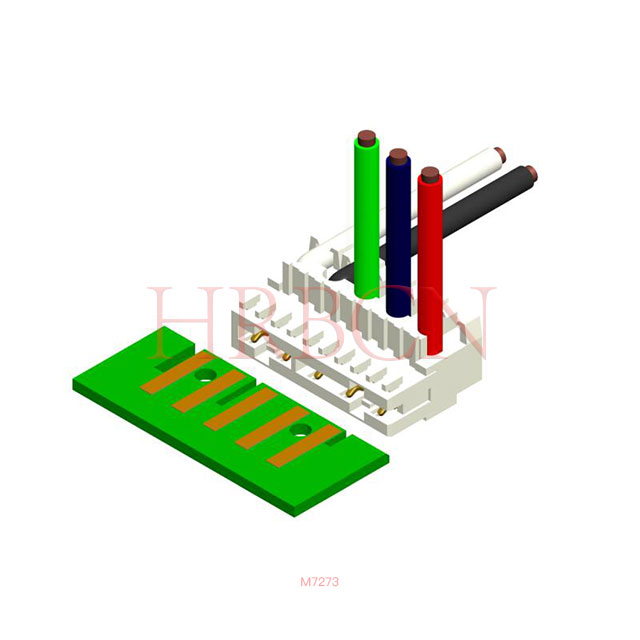

M7273

2-10 pinů

 5,0 mm

Napájecí konektor RAST 2.5 pro přímé spojení, technologie vytěsňování izolace (IDT), alternativně s nebo bez uzamčení na desce plošných spojů, s nebo bez žebrování a uzavřených stran , rozsah vodičů: 0,5 mm 2～ 0,75 mm2

PCB

Výhody technologie RAST

  • Rychlé a efektivní zakončení kabelu

  • Snížené chyby při montáži

  • Stabilní a spolehlivý elektrický kontakt

  • Zjednodušený návrh kabelového svazku

  • Nižší pracovní a výrobní náklady

  • Vylepšená konzistence připojení

  • Vysoká odolnost při přepravě a instalaci

Vlastnosti produktu

  • Navrženo se standardní roztečí 2,5/5,0 mm pro standardizované průmyslové propojení.

  • Integrovaná struktura IDC umožňuje rychlé zakončení vodičů bez dalšího zpracování.

  • Přijímá vysokovodivé terminály pro zajištění konzistentního přenosu energie.

  • Zesílený uzamykací mechanismus zajišťuje bezpečné spojení a ochranu proti rozpojení.

  • Pouzdro vyrobené z technického plastu odolného vůči vysokým teplotám a zpomalujícího hoření.

  • Vynikající antivibrační a anti-povolovací výkon pro dlouhou životnost.

  • Kompaktní efektivní struktura se přizpůsobí scénářům instalace v úzkém prostoru.

  • Plně kompatibilní s běžnými průmyslovými specifikacemi kabelových svazků.

Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o návrhu REACHUS v Kalifornii 65

Produktové certifikáty

Bezpečnostní schválení a certifikace: VDE, UL, cUL

UL Hodnocení hořlavosti: UL 94V-0


Typické aplikace

  • Domácí spotřebiče a pračky

  • Průmyslové řídicí systémy

  • Automobilové elektronické moduly

  • Zařízení chytré domácnosti

  • Napájecí zařízení

  • Systémy komerčních spotřebičů

  • Zařízení pro automatizaci kanceláří

  • Komunikační a síťová zařízení


Jmenovitý proud
6A AC DC
Jmenovité napětí
250V AC DC
Provozní teplota
-40˚C--+120˚C
Kontaktní odpor
10mΩ max.
Izolační odpor
1000mΩ min.
Vydržet napětí
2800V AC/min
Materiál
Pouzdro:Nylon66 UL94V-0
Koncovka: fosforový bronz
Koncová úprava
Pocínováno
Postříbřeno
Pozlaceno
Drátěný dosah
AWG 20 až 18 (0,5 mm2–0,75 mm2)
GWT
750˚C

Otázka: Proč zvolit RAST 2.5 & RAST 5.0?

A: Dual Pitch Flexibilita: RAST 2.5 pro kompaktní, nízký až střední výkon; RAST 5.0 pro vysokoproudé, odolné aplikace.

Vysoká účinnost: Konektory HRB jsou vybaveny zakončením IDC, které eliminuje odizolování a krimpování vodičů, což zkracuje dobu montáže o více než 50 % u automatizovaných linek.

Osvědčená spolehlivost: 4bodová konstrukce kontaktu, poddajnost žhavícího drátu a pozitivní zamykání zajišťují dlouhodobý výkon v extrémních podmínkách.

Globální standardizace: Zaměnitelné s konektory vyhovujícími RAST od předních výrobců, což snižuje rizika dodavatelského řetězce.

Konektory RAST 2.5 a RAST 5.0 od kompaktních zařízení pro chytrou domácnost až po těžké průmyslové stroje poskytují bezkonkurenční všestrannost, spolehlivost a nákladovou efektivitu pro moderní elektronický design.

Otázka: Jaký je rozdíl mezi konektory RAST 2.5 a RAST 5.0?

Odpověď: Hlavní rozdíl spočívá ve velikosti hřiště a proudovém hodnocení. RAST 2.5 využívá 2,5 mm kompaktní rozteč pro úsporu místa a připojení s nízkým až středním výkonem; RAST 5.0 má rozteč 5,0 mm, vhodný pro aplikace s vysokým proudem a vysokým výkonem. Oba dodržují jednotnou průmyslovou standardní strukturu s bezpečným spojením a uzamykacím designem.

Otázka: Jaké jsou hlavní aplikační scénáře konektorů řady RAST?

Odpověď: Jsou široce používány v domácím bílém zboží, inteligentních domácích zařízeních, systémech HVAC, automatizaci budov, automobilové interiérové ​​elektronice, průmyslových ovládacích panelech a napájecích zařízeních, které pokrývají potřeby připojení drátu k desce, desky k desce a drátu k drátu.

Otázka: Jsou konektory RAST odolné vůči vysokým teplotám a vibracím?

A: Určitě. Řada využívá vysoce kvalitní izolační materiály a optimalizovaný konstrukční design, s vynikající teplotní tolerancí a antivibračním výkonem, stabilní pro dlouhodobý provoz v domácnostech, HVAC a automobilových náročných pracovních prostředích.

Otázka: Podporuje řada HRB RAST ukončení IDC?

A: Ano. Konektory HRB RAST 2.5 a RAST 5.0 podporují profesionální ukončovací technologii IDC, která vynechává postupy odizolování a krimpování vodičů, výrazně zlepšuje efektivitu výroby a je vhodná pro automatizované hromadné montážní linky.

Otázka: Mají RAST 2.5 a RAST 5.0 funkci proti chybnému vložení?

A: Ano. Vestavěná polarizace a struktura klíčování účinně zabraňují chybnému spárování. Vybaveno bezpečným uzamykacím mechanismem, aby se zabránilo uvolněnému spojení způsobenému vibracemi, což zajišťuje stabilitu a bezpečnost spojení.

Otázka: Může řada HRB RAST nahradit konvenční standardní konektory?

A: Ano. HRB RAST 2.5 a RAST 5.0 dodržují univerzální průmyslové standardní rozměry a instalační specifikace, s dobrou kompatibilitou, což může dokonale nahradit konvenční standardní propojovací komponenty a snížit pořizovací náklady.

Otázka: Jaké způsoby zapojení jsou k dispozici pro konektory RAST?

Odpověď: Podporuje připojení izolačního posunu IDC a tradiční metody krimpovacího zapojení, flexibilní pro různé výrobní procesy, lze použít ruční montáž a automatické montážní linky.

Otázka: Jaký je způsob balení konektoru RAST 2.5 IDC M727X?

Odpověď: Naše RAST 2,5 IDC konektory Konektor M727X využívá standardní balení cívky vhodné pro automatickou montáž SMT.
