Plně izolovaná koncovka: Typy, velikosti a aplikace v elektrických elektroinstalačních systémech

Poruchy elektrického systému a obloukové poruchy často pocházejí z jediného bodu zranitelnosti: nesprávně specifikovaných nebo odkrytých zakončení vodičů. Inženýři a instalatéři musí vyvážit požadavky na rychlou montáž s přísným dodržováním bezpečnosti, ochranou životního prostředí a prevencí náhodných zkratů v panelech s vysokou hustotou. Výběr správného plně izolovaného terminálu vyžaduje posunout se nad rámec základního přizpůsobení průřezu vodiče, aby bylo možné vyhodnotit izolační materiály, geometrii terminálu, vnitřní anatomii válce a kompatibilitu nástrojů pro dlouhodobou spolehlivost. Prostředí s vysokými vibracemi, vystavení vlhkosti a husté balení součástí vyžadují řešení ukončení, která eliminují riziko náhodného kontaktu při zachování optimální vodivosti. Rozebereme strukturální rozdíly mezi různými izolovanými konektory, abyste mohli postavit robustní elektrické systémy bezpečné na dotyk, které odolají přísným provozním požadavkům.

• Strict AWG Color-Coding: Standardní barevné kódy (červená, modrá, žlutá) určují přesnou kompatibilitu drátů; nesoulad vede k mechanickému vytažení nebo nadměrnému přechodovému odporu.

• Materiál určuje prostředí: Volba mezi izolací z PVC, nylonu a teplem smrštitelné izolace určuje tepelnou toleranci terminálu, chemickou odolnost a schopnost těsnění vůči okolnímu prostředí.

• Nástroje jsou kritické: Použití obecných nebo nehrotovacích krimpovacích lisů na plně izolovaných koncovkách často narušuje izolační plášť, ztrácí bezpečnostní certifikace a odhaluje vodivé prvky.

• Bezpečná shoda na dotek: Plně izolované konstrukce jsou nesmlouvavé v aplikacích s vysokými vibracemi a vysokou hustotou, kde sousední vodivé součásti představují riziko zkratu.

• Výkon připravený k provozu: Předizolované svorky výrazně zkracují dobu instalace při opravách v terénu ve srovnání s holými svorkami vyžadujícími aplikaci sekundárního smršťování.

Jak fungují plně izolované terminály

Rámování problému (kritéria úspěchu)

Moderní elektrické panely často obsahují mnoho relé, stykačů a svorkovnic v omezeném prostoru, což zvyšuje riziko náhodných zkratů. Terminály mohou být také vystaveny vibracím, vlhkosti, soli a změnám teploty v průmyslových, námořních a automobilových aplikacích. Spolehlivá svorka by měla poskytovat bezpečné uchycení vodičů, dobrou izolaci, ochranu proti vlhkosti a kompaktní design vhodný pro vodiče s vysokou hustotou.

Anatomie spolehlivého spojení

Pochopení vnitřní struktury plně izolovaného terminálu je zásadní pro specifikaci správné součásti pro vysoce spolehlivé aplikace. Viditelný plastový plášť ukrývá vysoce zpracované kovové součásti určené pro specifické mechanické úkoly. Instalatéři musí rozpoznat, jak tyto vnitřní prvky interagují s měděným vodičem během procesu krimpování.

• Hlaveň: Kovový válec, do kterého se vkládá a krimpuje drát. Sudy mají buď natupírovaný šev nebo pájený šev. Tupé švy se skládají z kovu svinutého do trubky, která se může rozdělit pod agresivním krimpovacím tlakem. Pájené švy spojují kovové hrany dohromady a vytvářejí pevný válec, který odolává velkým krimpovacím silám bez deformace nebo otevírání, což zajišťuje vynikající držení drátu.

• Design vstupu trychtýře: Vysoce kvalitní koncovky obsahují vnitřní kužel uvnitř izolačního pouzdra. Tento trychtýř vede jemné drátěné prameny přímo do hlavně. Bez vstupu trychtýře se jednotlivé měděné prameny často během vkládání ohýbají zpět proti izolaci. Skládané prameny snižují celkovou vodivou hmotu uvnitř krimpu, zvyšují elektrický odpor a vytvářejí lokalizovaná horká místa.

• The Shroud: Definující rys plně izolovaných designů. Plášť přesahuje přes kovový spojovací povrch a po spojení zcela obklopuje spojovací bod. Tato ochranná vrstva zajišťuje, že žádný živý kov nezůstane odkrytý, a poskytuje prostředí bezpečné na dotek kritické pro personál údržby a integritu systému.

• Wire Stop: Vnitřní fyzická bariéra, která zabraňuje přílišnému zatlačení drátu skrz hlaveň. Přílišné vložení narušuje spojovací mechanismus a narušuje mechanickou integritu zalisování.

Celková hodnota a kompromisy

Výběr vhodného typu terminálu vyžaduje zvážení nákladů na komponenty s dobou instalace, bezpečnostními požadavky a odolností vůči životnímu prostředí. Každá konfigurace terminálu nabízí odlišné výhody v závislosti na kontextu aplikace. Terénní technici často používají nejlevnější variantu, ale technické specifikace musí diktovat přesný styl terminálu na základě provozního prostředí.

Typy plně izolovaných svorek

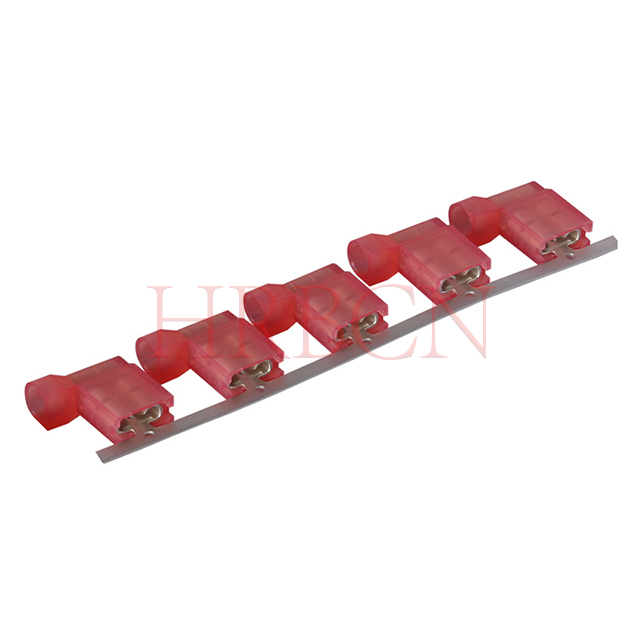

Plně izolované rychlospojky (Fastony)

Rychloodpojovače, často označované jako Fastony, se skládají ze zcela zakrytých zásuvek a zásuvek. Tyto svorky umožňují rychlé připojení a odpojení bez potřeby nářadí. Plná izolace zajišťuje, že když samčí jazýček zasune do zásuvky, překrývající se plastové kryty vytvoří souvislou dielektrickou bariéru. Technici spoléhají na tyto konektory pro relé, mikrospínače, stykače a modulární napájecí zdroje. Aplikace vyžadující častou údržbu, výměnu součástí nebo modulární sestavu těží z plně izolovaných rychlých odpojovačů, protože chrání personál před živými obvody během výměny za provozu. Při zapojování ovládacího panelu 24V DC používají instalační technici tyto odpojovače k ​​ukončení vstupů koncových spínačů a výstupů elektromagnetických ventilů, což umožňuje rychlé řešení problémů, aniž by byly sousední svorky vystaveny zkratu.

Plně izolované vlajkové terminály

Vlajkové svorky mají 90stupňový pravoúhlý design, kde zásuvka pro rychlé odpojení je umístěna kolmo k ose drátu. Plně izolační plášť pokrývá celou pravoúhlou sestavu. Inženýři specifikují vlajkové svorky v silně prostorově omezených prostředích, kde by standardní rovná svorka donutila vodič ostře se ohnout proti stěně krytu. Ostré ohyby způsobují mechanické namáhání měděných pramenů, což nakonec vede k únavě kovu a přetržení drátu. Praporkové svorky vedou vodič paralelně s protilehlým povrchem ihned po připojení. Najdete je ve velké míře v motorech spotřebičů, těsných ovládacích panelech a kompaktních automobilových rozvaděčích. Například při zapojování kondenzátoru kompresoru v jednotce HVAC mezera mezi svorkami kondenzátoru a přístupovým panelem často vyžaduje svorky vlajky, aby se zabránilo rozdrcení vodičů, když je panel zajištěn.

Plně izolované kruhové a rýčové koncovky

Kruhové svorky používají konstrukci s uzavřenou smyčkou, která poskytuje bezpečné spojení a je vhodná pro uzemnění a aplikace s vysokými vibracemi. Svorky Spade používají konstrukci s otevřenou vidlicí, což umožňuje rychlejší instalaci, protože montážní šroub je třeba pouze povolit, nikoli odstranit. Plně izolované verze pomáhají chránit krimpovací oblast a snižují riziko náhodného kontaktu nebo zkratu v ovládacích panelech, strojních zařízeních a automobilové elektroinstalaci.

Plně izolované tupé spoje a kulové konektory

Tupé spoje a kulové konektory se běžně používají pro inline drátové spoje. Tupé spoje trvale spojují dva dráty, zatímco kulové konektory používají samčí a samičí části, které lze v případě potřeby odpojit. Plně izolované verze pomáhají chránit připojení před náhodným kontaktem a jsou široce používány v kabelových svazcích, opravách automobilů a průmyslové řídicí elektroinstalaci.

Plně izolované kolíkové a zásuvkové koncovky

Pinové svorky jsou vybaveny pevným jehlovitým kovovým nástavcem navrženým pro vložení do specializovaných zásuvek nebo kompresních svorkovnic. Svorky zásuvky poskytují odpovídající zásuvku. Plně izolovaný kryt chrání základnu kolíku a celou nádobu. Tyto svorky dominují vysokohustotním svorkovnicím evropského typu a specifickým připojením rozhraní desek s plošnými spoji (PCB). Pevný kolík zabraňuje roztřepení nebo zlomení jemného lanka při stlačení stavěcím šroubem ve svorkovnici. Izolace zajišťuje, že těsně zabalené kolíky se vzájemně nedotýkají v místech, kde vstupují do pouzdra bloku. V instalacích programovatelných logických řídicích jednotek (PLC) používají instalační technici pinové svorky k ukončení jemně lankové I/O kabeláže, čímž je zajištěno čisté a bezpečné připojení k úzkým šroubovým svorkám modulů PLC.

Velikosti plně izolovaných svorek a barevné kódy AWG

Průmyslová standardní barevná matice

Elektrické normy nařizují přísný systém barevného kódování pro izolované svorky na základě velikostí American Wire Gauge (AWG). Tato univerzální matice zajišťuje, že montéři okamžitě identifikují správnou svorku pro daný vodič, čímž se zabrání katastrofickým mechanickým poruchám. Neodpovídající tloušťka drátu k velikosti svorek má za následek buď uvolněné spojení, které se pod napětím vytahuje, nebo přeplněný válec, který se nedaří správně zalisovat. Technici v terénu si musí tuto barevnou matici zapamatovat, aby byla zachována rychlost a přesnost montáže.

Hodnocení počtu pramenů drátu vs. kapacita sudu terminálu

Shoda s barevným kódem AWG je důležitá, ale je třeba zvážit i konstrukci drátu. Dráty se stejnou velikostí AWG mohou mít různé počty pramenů a mohou vyžadovat různé velikosti hlavně. Ohebné dráty s vysokým počtem pramenů potřebují dostatek prostoru pro vstup do terminálu, aniž by se prameny ohýbaly nebo roztahovaly. Hladký vstup trychtýře může pomoci vést drát do válce a zlepšit kvalitu krimpování. Před krimpováním vždy zkontrolujte, zda je válec koncovky vhodný jak pro průřez drátu, tak pro typ drátu.

PVC vs. nylon vs. tepelně smrštitelná izolace

PVC (polyvinylchlorid)

PVC je cenově výhodný izolační materiál běžně používaný pro vnitřní ovládací panely a standardní elektrické rozvody. Poskytuje dobrou ochranu za normálních provozních podmínek a podporuje standardní barevné kódování terminálů. PVC však může při velmi nízkých teplotách zkřehnout a může být ovlivněno některými chemikáliemi. Pro venkovní, vysokoteplotní nebo chemicky exponované prostředí může být vhodnější nylon nebo jiné odolnější izolační materiály.

Nylon (polyamid)

Nylonová izolace nabízí lepší pružnost, teplotní odolnost a odolnost vůči olejům a chemikáliím než standardní PVC. Jeho průsvitný design může také usnadnit kontrolu polohy drátu před krimpováním. Mnoho nylonových svorek podporuje dvojité zalisování pro zajištění izolace vodiče i drátu, což poskytuje lepší odlehčení od tahu. Díky těmto vlastnostem jsou nylonové terminály vhodné pro automobilový průmysl, těžké stroje a další prostředí s vysokými vibracemi nebo drsná prostředí.

Tepelně smrštitelné s lepicí podšívkou

Tepelně smrštitelné koncovky poskytují silnou ochranu proti vlhkosti, soli a chemikáliím. Při zahřátí se vnější izolace smršťuje kolem drátu, zatímco vnitřní lepidlo vytváří utěsněné spojení a poskytuje další odlehčení od tahu. Díky tomu jsou teplem smrštitelné koncovky vhodné pro námořní, venkovní automobilový průmysl a další aplikace, kde je kabeláž pravidelně vystavena vodě nebo drsnému prostředí.

Závěr

1. Proveďte audit všech současných montážních nástrojů ve výrobě, abyste zaručili absolutní kompatibilitu s izolovanými profily pro zalisování svorek, a odstraňte jakékoli raznice ve stylu prorážení.

2. Vyžádejte si a zkontrolujte listy specifikací výrobce pro všechny příchozí terminály, abyste ověřili teplotní limity, dielektrické jmenovité hodnoty a certifikace UL/CSA.

3. Standardizujte skladovací přihrádky pomocí přísných barevných kódů AWG, abyste fyzicky zabránili technikům neshodovat se s průřezy vodičů a velikostí svorek během rychlé montáže.

4. Implementujte povinné protokoly tahových zkoušek pro první článek jakéhokoli nového běhu kabelového svazku, abyste ověřili mechanickou integritu před zahájením sériové výroby.

FAQ

Otázka: Jaký je rozdíl mezi plně izolovaným terminálem a částečně izolovaným terminálem?

Odpověď: Plně izolovaná svorka je vybavena plastovým krytem, ​​který zcela zakrývá oblast kovového spoje a zabraňuje náhodnému kontaktu s živým kovem po připojení. Částečně izolovaná koncovka zakrývá pouze krimpovací válec, takže kovový jazýček, kroužek nebo kolík jsou vystaveny potenciálnímu zkratu.

Otázka: Co je to trychtýřový vstup na plně izolovaném terminálu?

Odpověď: Vstup trychtýře je vnitřní kužel uvnitř plastového pouzdra terminálu. Působí jako vodítko pro hladké zavádění všech jemných drátěných pramenů do kovového válce. To zabraňuje skládání pramenů zpět, zajišťuje maximální vodivost a zabraňuje slabému zvlnění.

Otázka: Mohu použít standardní krimpovací nástroj na plně izolovanou koncovku?

Odpověď: Ne. Krimpovací lisy na holé dráty používají propichovací matrice určené k propichování kovu. Jejich použití na izolované svorce prořízne plastový plášť, zničí izolaci, obnaží vodič pod proudem a ztratí bezpečnostní hodnocení. Musíte použít oválnou nebo asymetrickou matrici určenou pro izolované koncovky.

Otázka: Proč se izolace rozdělí nebo praskne, když nalisuji koncovku?

Odpověď: Izolace praská ze tří hlavních důvodů: použití nesprávného lisovacího nástroje (jako je propichovací matrice), lisování koncovky při teplotách pod bodem mrazu (kvůli PVC křehne) nebo pokusu vtlačit příliš velký drát do poddimenzovaného válcového pouzdra koncovky.

Otázka: Jak si mohu vybrat mezi nylonovými a PVC plně izolovanými koncovkami?

Odpověď: Zvolte PVC pro standardní, nákladově efektivní vnitřní aplikace, kde teploty zůstávají stabilní. Vyberte si nylon pro prostředí s vysokými vibracemi, vystavení chemikáliím nebo rozpouštědlům nebo aplikace v chladném počasí, protože nylon je vysoce pružný, odolává praskání a často poskytuje lepší odlehčení mechanického namáhání.

Otázka: Jsou standardní plně izolované svorky vodotěsné?

Odpověď: Ne. Standardní PVC a nylonové plně izolované koncovky chrání před náhodným dotykem a prachem, ale netěsní proti vodě. Pro vodotěsné spoje musíte použít teplem smrštitelné koncovky s vnitřní lepicí vrstvou, která spoj roztaví a utěsní.
