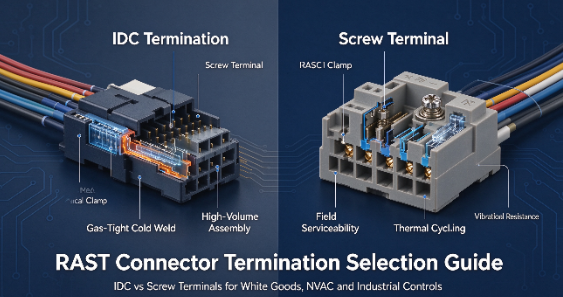

Ve velkoobjemové výrobě bílého zboží, systémů HVAC a průmyslových ovládacích prvků určuje spolehlivost připojení výkon systému během životního cyklu. Integrita spojení vodič-deska nebo vodič-vodič je prvořadá. Výběr nesprávné metody pro připojení vodičů vede k vážným problémům s výrobou. V továrně se můžete setkat s překážkami při montáži a nadměrným množstvím nářadí. Alternativně můžete zaznamenat poruchy způsobené vibracemi a nákladnou údržbu v terénu po nasazení. Tato příručka poskytuje technické hodnocení samořezných konektorů a šroubových svorek. Porovnáváme jejich mechanické vlastnosti, škálovatelnost sestav a dlouhodobou spolehlivost. Inženýrské týmy mohou tato data použít ke specifikaci optimální metody zakončení konektoru pro jejich přesné aplikační požadavky.
Automatizace vs. ruční montáž: Konektory RAST IDC umožňují vysokorychlostní, automatizovanou výrobu kabeláže tím, že eliminují odizolování a krimpování vodičů, zatímco šroubové svorky RAST vyžadují ruční přípravu vodiče a přesné utahování.
Odolnost proti vibracím a okolnímu prostředí: Koncovky IDC vytvářejí plynotěsný, za studena svařovaný spoj vysoce odolný vůči vibracím, zatímco šroubové svorky jsou náchylné k uvolnění při tepelném cyklování a mechanickým rázům bez řádného zmírnění.
Konfigurace vodičů a typy kabelů: IDC vyniká v plochých kabelech, plochých kabelech a složitých konfiguracích s vedením/odbočkou, zatímco šroubové svorky nabízejí vynikající flexibilitu pro diskrétní vodiče a různé průřezy.
Provozuschopnost v terénu: Šroubové svorky umožňují rychlé opravy v terénu a akceptují širší variaci průřezů vodičů, díky čemuž jsou ideální pro nízkoobjemové, vysoce přizpůsobené nebo na údržbu náročné aplikace.
RAST (Raster Anschluss Steck Technik) je konektorový standard široce používaný v domácích spotřebičích pro zlepšení spolehlivosti připojení, zabránění chybnému spojení a zjednodušení automatizované montáže. RAST 2.5 má rozteč 2,5 mm pro kompaktní signálové a nízkoproudové obvody, zatímco RAST 5.0 používá rozteč 5,0 mm pro aplikace s vyšším proudem, jako jsou motory a topná tělesa. Výběr správného konektoru vyžaduje vyhodnocení jmenovitých proudů, kompatibility průřezu vodičů, mechanického uchycení a podmínek prostředí.
Faktor | Zvážení výběru |
|---|---|
Aktuální hodnocení | Přizpůsobte kapacitu konektoru elektrické zátěži |
Měřidlo drátu | Ověřte podporované velikosti vodičů |
Mechanická pevnost | Zajistěte spolehlivé uchycení drátu |
Odolnost vůči životnímu prostředí | Vezměte v úvahu teplotu, vlhkost a vibrace |
Metoda ukončení | Vyvažte efektivitu montáže a potřeby údržby |

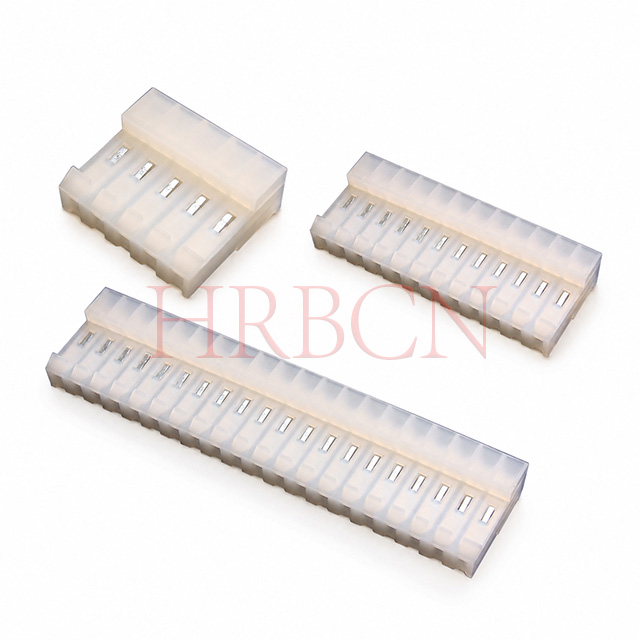

Konektory RAST IDC používají technologii posunutí izolace pro připojení vodičů bez odstranění jejich izolace. Tato metoda podporuje rychlé, konzistentní zakončení a je zvláště vhodná pro automatizovanou výrobu kabelových svazků.
Svorky IDC jsou vybaveny speciálně navrženými kovovými štěrbinami, které vytlačují izolaci vodičů a vytvářejí elektrický kontakt s vodičem. Správná vkládací síla a kompatibilní specifikace drátu pomáhají vytvářet stabilní spojení s nízkým odporem bez samostatných operací odizolování nebo krimpování.
Výhoda | Prospěch |
|---|---|
Žádné odizolování vodičů | Snižuje kroky přípravy |
Automatické ukončení | Zlepšuje efektivitu výroby |
Konzistentní připojení | Snižuje variace ruční montáže |
Kompaktní design | Podporuje prostorově efektivní uspořádání svazků |
Daisy-Chaining | Umožňuje kompatibilní konfigurace průchozích kabelů |
Konektory RAST IDC vyžadují přesnou kompatibilitu mezi geometrií svorek, průřezem vodiče, tloušťkou izolace a konstrukcí vodiče. Nesprávný výběr drátu nebo hloubka zasunutí může ohrozit elektrickou spolehlivost. Ukončení IDC může také vyžadovat specializované vybavení a poškozené spoje často vyžadují výměnu místo opětovného použití.
Konektory RAST IDC se běžně používají v pračkách, chladničkách, systémech HVAC, osvětlovacích zařízeních a řídicích deskách spotřebičů. Jsou zvláště užitečné pro velkosériovou výrobu, kde je prioritou efektivní zakončení vodičů, kompaktní kabeláž a konzistentní kvalita montáže.
Klíčový poznatek: Konektory RAST IDC se dobře hodí pro automatizovanou výrobu a nabízejí efektivní zakončení a spolehlivé spojení, když jsou specifikace vodičů a instalační procesy řádně kontrolovány.
Šroubové svorky RAST používají mechanické upínání k zajištění elektrických vodičů, nabízejí flexibilní instalaci a spolehlivé připojení napájení. Jejich výkon závisí na správné přípravě drátu, utahovacím momentu a provozních podmínkách.
Šroubové svorky zajišťují odizolované vodiče pomocí šroubu se závitem nebo mechanismu klecové svorky. Správné utažení vytváří stabilní elektrický kontakt a zároveň zabraňuje uvolněným spojům a nadměrnému odporu. Dodržování hodnot točivého momentu specifikovaných výrobcem pomáhá zabránit poškození drátu a přehřátí.
Výhoda | Prospěch |
|---|---|
Kompatibilita drátu | Podporuje různé typy a velikosti vodičů v rámci jmenovitých limitů |
Snadná instalace | Používá běžné instalační nástroje |
Údržba v terénu | Umožňuje pohodlnou výměnu a kontrolu drátu |
Zabezpečené připojení | Poskytuje spolehlivé mechanické uchycení |
Manipulace s energií | Podporuje aplikace s vyšším proudem, pokud jsou vhodně dimenzovány |
Šroubové svorky RAST vyžadují více ruční montáže než konektory IDC, protože vodiče musí být odizolovány, vloženy a utaženy jednotlivě. Nesprávný točivý moment, vibrace a tepelné cykly mohou časem snížit spolehlivost připojení. Použití kalibrovaných nástrojů a dodržování pokynů pro instalaci pomáhá tato rizika minimalizovat.
Šroubové svorky RAST nebo kompatibilní konstrukce svorek se šroubovými svorkami lze použít v průmyslových ovládacích panelech, zařízeních HVAC, osvětlovacích systémech a sestavách rozvodů energie, kde je důležitá flexibilní kabeláž a údržba na místě.
Klíčové shrnutí: Šroubové svorky nabízejí flexibilitu instalace a snadnou údržbu, zatímco konektory IDC jsou obecně vhodnější pro automatizovanou velkoobjemovou výrobu kabelových svazků.
Konektory RAST IDC podporují rychlé, automatizované zakončení vodičů bez odizolování, díky čemuž jsou ideální pro velkoobjemovou výrobu. Šroubové svorky vyžadují individuální přípravu drátu, jeho vložení a utažení, což prodlužuje dobu montáže. Přestože systémy IDC vyžadují vyšší počáteční investice do nástrojů, mohou výrazně snížit náklady na pracovní sílu a zlepšit konzistenci výroby v měřítku.
Připojení IDC udržují konzistentní kontaktní tlak a mohou poskytovat spolehlivý výkon při vibracích a tepelných cyklech, pokud jsou správně ukončeny. Šroubové svorky závisí na mechanické upínací síle, která se může snížit v důsledku nesprávného utažení, vibrací nebo teplotních změn. Obě technologie mohou poskytovat spolehlivá připojení, jsou-li správně specifikována, instalována a udržována.
Konektory IDC vyžadují kompatibilní průřezy vodičů, typy vodičů a izolační materiály, aby bylo zajištěno správné zakončení. Šroubové svorky obecně vyhovují širšímu rozsahu velikostí vodičů v rámci jejich specifikovaných jmenovitých hodnot, což nabízí větší flexibilitu instalace. Výběr správných rozměrů vodičů a dodržování specifikací výrobce pomáhá zabránit uvolněným spojům, přehřátí a předčasnému selhání.
Šroubové svorky jsou vhodné pro údržbu v terénu, protože technici mohou odpojit, zkontrolovat a znovu připojit vodiče pomocí standardních nástrojů. Konektory IDC jsou vhodnější pro kabelové svazky sestavené ve výrobním závodě, ale při opravách mohou vyžadovat specializované nástroje nebo náhradní svorky. Nejlepší volba závisí na frekvenci údržby, dostupnosti a požadavcích na dlouhodobý servis.
| Metrický výkon | Konektory RAST IDC | Šroubové svorky RAST |
|---|---|---|
| Propustnost montáže | Extrémně vysoká; podporuje plně automatizované zpracování. | Nízká až střední; vyžaduje ruční odizolování a utažení. |
| Tolerance vibrací | Lepší; plynotěsný studený svar zabraňuje uvolnění. | Zranitelný; šrouby mohou vycouvat bez zajišťovačů závitů. |
| Nutná příprava drátu | Žádný; čepel prorazí přímo izolací. | Rozsáhlý; vyžaduje odizolování, kroucení a krimpování objímky. |
| Provozovatelnost v terénu | Komplex; vyžaduje speciální vkládací nástroje nebo výměnu postroje. | Jednoduchý; vyžaduje pouze standardní plochý nebo křížový šroubovák. |
| Flexibilita typu drátu | tuhý; přísné tolerance pro tvrdost izolace a splétání. | Vysoký; akceptuje různá měřidla, pevné/lankové a jakoukoli izolaci. |
| Tepelná cyklická odolnost | Vynikající; čepel podobná pružině udržuje konstantní kontaktní tlak. | Mírný; náchylné k tečení drátu a ztrátě tahu v průběhu času. |
Vysokoobjemové / Vysoké vibrace / Automatizované: Konektory RAST IDC.
Nízkoobjemový / Vysoký mix / Těžký provoz v terénu: Šroubové terminály RAST.
Složité vedení kabelů typu Run/Tap nebo Ribbon: RAST IDC konektory.
Variabilní tloušťky drátu / těžké průřezy: Šroubové svorky RAST.
Proveďte audit svých současných výrobních linek kabelových svazků a identifikujte úzká místa na odizolovacích a krimpovacích stanicích.
Vyžádejte si fyzické vzorky zakončení od výrobců konektorů pro posouzení spojovacích sil a trvanlivosti pouzdra.
Proveďte zrychlené tepelné cyklování a testování mechanických vibrací na prototypových kabelových svazcích pomocí obou metod ukončení.
Implementujte kalibrované ovladače omezující točivý moment na všech ručních montážních stanicích, abyste zabránili poškození pramene.
Stanovte přísné pokyny pro nákup drátu, abyste zajistili, že tvrdost izolace bude odpovídat specifikacím vašeho automatického vkládacího nástroje.
A: Primární rozdíl spočívá v mechanismu připojení. IDC používá ostrou kovovou čepel k proražení izolace vodiče a jejímu posunutí, čímž v jediném kroku vytvoří studený svar s vodičem. Šroubová svorka vyžaduje odizolování vodiče a používá šroub se závitem k mechanickému upnutí holé mědi, což vyžaduje vícestupňový ruční proces montáže.
Odpověď: I když je to technicky možné ve velmi omezených scénářích, důrazně se nedoporučuje. Vnitřní kovové čepele se během prvního zasunutí mírně deformují, aby se vytvořilo plynotěsné těsnění. Opětovné použití drážky narušuje tuto přesnou geometrii, což vede ke ztrátě spolehlivosti plynotěsnosti a zvýšenému elektrickému odporu.
A: Ano. Hromadná výroba vyžaduje automatizované pneumatické nebo elektrické lisy pro ukončení více drátů současně. Pro opravy v terénu nebo maloobjemové prototypování musíte použít specifické ruční nářadí IDC. Tyto nástroje zajišťují zatlačení drátu do přesné požadované hloubky bez poškození plastového pouzdra.
Odpověď: Šroubové svorky mohou často pojmout větší maximální průřezy vodičů. To jim umožňuje podporovat dráty s těžším průřezem potřebné pro vyšší jmenovité proudy. Jejich schopnost bezpečně zvládnout vysoký proud však zcela závisí na aplikaci přesně specifikovaného krouticího momentu, aby se minimalizoval přechodový odpor.
Odpověď: IDC je výrazně lepší pro prostředí s vysokými vibracemi. Za studena svařovaný, plynotěsný spoj zůstává bezpečný i při stálých mechanických rázech. Šroubové svorky jsou citlivé na vibrace; šrouby mohou postupem času pomalu vycouvat, pokud nejsou zajištěny chemickými prostředky pro zajištění závitů nebo speciálními napínacími konstrukcemi.
Odpověď: IDC vyžaduje přísné dodržování specifické tvrdosti izolace a je ideální pro ploché, ploché a modulární kabely. Šroubové svorky jsou mnohem shovívavější. Přijímají různé typy diskrétních vodičů, izolační materiály a průřezy za předpokladu, že splňují minimální a maximální limity průřezu svorkovnice.
