HRB RAST 2,5 DIP Hlavička kolíku svislý kontakt Rozteč 2,5 mm

M7230-X-XXXX-2B
Řada HRB M7230 je vzpřímený DIP kolík vyhovující standardu RAST 2.5 s roztečí kontaktů 2,5 mm, integrovanou uzamykací západkou, polohovacím čepem a přizpůsobitelným klíčováním. Poskytuje bezpečné, proti chybám a stabilní připojení board-to-wire pro domácí spotřebiče, automobilovou elektroniku, průmyslové ovládací prvky a chytrá zařízení.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7230-X-XXXX-2B

  • HRB

  • 8536909000

Definice P/N

M7230 -X -XXXX -2B

   ①       ②     ③

①:  Sériové číslo položky HRB

②: Počet kolíků: 2-20

③: Klíčování: 0000-9999


Pokud jde o hlavičky kolíků řady M7230, příklady konfigurací klíčování jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.


Počet kolíků

(2-20 pinů)

HRB P/ N

Příklady klíčování

 SPQ (ks) Velikost kartonu (cm)
2

M7230-2-0000-2B

M7230-2-0001-2B

M7230-2-0002-2B

atd.

 6000 33×30×27
3

M7230-3-0000-2B

M7230-3-0003-2B

M7230-3-0005-2B

atd.

 4800
 33×30×27
4

M7230-4-0000-2B

M7230-4-0008-2B

M7230-4-0012-2B

atd.

 3600 33×30×27

5

M7230-5-0000-2B

M7230-5-0008-2B

M7230-5-0013-2B

atd.

 3000 33×30×27

Technické parametry

  • Jmenovitý proud: 3A AC, DC Max.

  • Jmenovité napětí: 32V AC, DC

  • Provozní teplota: -40℃~+120℃

  • Kontaktní odpor: 10mΩ max.

  • Izolační odpor: 1000mΩ min.

  • Odolné napětí: 1400V AC/min

  • Materiál: Pouzdro: Nylon66 UL94V-0;  Koncovka: mosaz, pocínováno.

  • GWT: 750℃ IEC-60335-1

Spárované díly

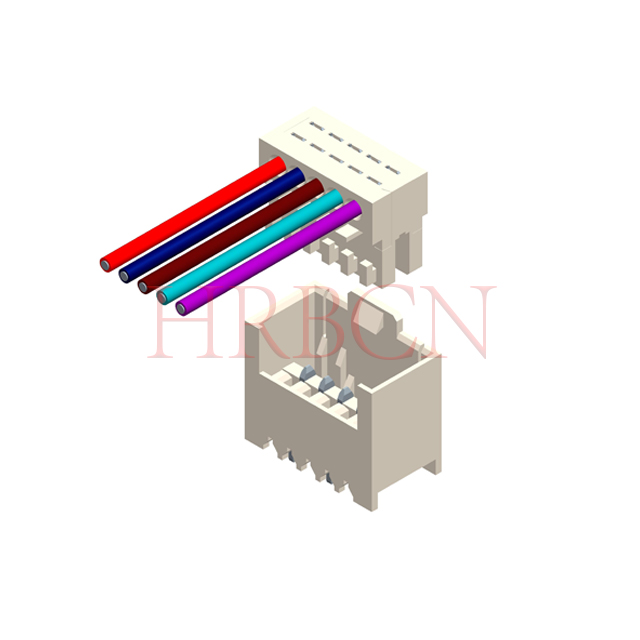

IDC řady HRB M7280

Spárování se sérií HRB M7280


IDC řady HRB M7234

M7234R-N


Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení&certifikace: UL&cUL; VDE

UL Hodnocení hořlavosti: UL 94V-0

KONEKTOROVÝ SYSTÉM HRB RAST2.5 & RAST5.0 - APLIKACE
  • <span style=Aplikace v pračkách" />
  • <span style=Komerční pračky" />
  • <span style=Připojení napájení" />
  • <span style=Automobilová elektronika" />

Jakou technologii připojení používá konektor RAST 2.5?

Tento konektor RAST 2.5 využívá profesionální technologii posunu izolace IDC pro rychlé a spolehlivé zakončení vodičů.

Jaké jsou specifikace rozteče a pinů tohoto konektoru IDC?

Tento konektor IDC má standardní rozteč 2,5 mm a poskytuje konfigurace s více kolíky, aby vyhovovaly různým uspořádáním průmyslové kabeláže.

Jaký je jmenovitý proud a napětí tohoto konektoru RAST 2.5 IDC?

Tento konektor RAST 2.5 IDC má stabilní jmenovitý proud a napětí pro aplikace průmyslového napájení a přenosu signálu.

Je tento konektor RAST 2.5 vhodný pro automatickou montáž?

Ano, tento konektor RAST 2.5 podporuje automatickou montáž, což pomáhá zlepšit efektivitu kabeláže pro hromadnou výrobu.

Má tento konektor IDC antivibrační a antimismatické funkce?

Tento konektor IDC je navržen s aretací a polarizací, aby se zabránilo uvolnění a špatnému spojení v náročných pracovních prostředích.

Jaké normy zpomalující hoření a bezpečnostní normy splňuje tento konektor drátu na desku?

Tento konektor typu wire-to-board používá materiál s vysokou nehořlavostí a splňuje celosvětové normy průmyslové bezpečnosti a ochrany životního prostředí.

Jaké rozsahy vodičů jsou kompatibilní s tímto konektorem RAST 2.5 IDC?

Tento konektor RAST 2.5 IDC odpovídá běžným velikostem průmyslových vodičů a je široce používán ve standardních systémech kabelových svazků.

Jaké jsou typické aplikace tohoto průmyslového napájecího konektoru?

Tento průmyslový napájecí konektor je široce používán v průmyslovém řízení, domácích spotřebičích, napájecích modulech a automatizačních zařízeních.

Může tento konektor IDC nahradit tradiční krimpovací konektory?

Ano, tento konektor IDC eliminuje odizolování a krimpování a může nahradit tradiční konektory pro snížení výrobních nákladů.

Je tento konektor RAST 2.5 kompatibilní se standardními průmyslovými rozhraními?

Tento konektor RAST 2.5 splňuje univerzální průmyslové standardy a má dobrou kompatibilitu s běžnými kabelovými systémy.
