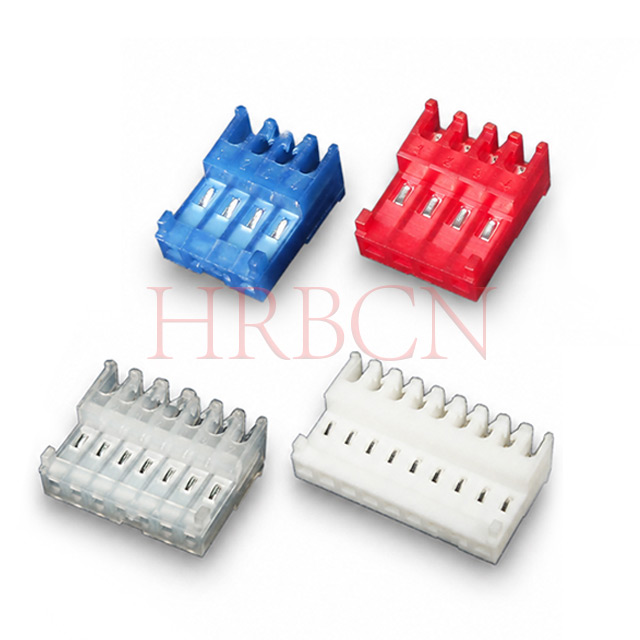

2.54 Pitch IDC Feed through IDC with Polarizing Tabs

Definice HRB P/N

M2050-NCR(180°)

① ② ③④ ⑤

①M2050: řada HRB

② N: Počet kolíků: 2-24

③C: Barva krytu, viz níže vysvětlení tabulky

④R: S polarizačními výstupky

⑤ 180° : Průchod

C	Barva bydlení	Velikost drátu
R	Red	AWG22
W	Bílý	AWG24
N	Přírodní	AWG24
B	Černý	AWG24
b	modrý	AWG26
G	Zelený	AWG26

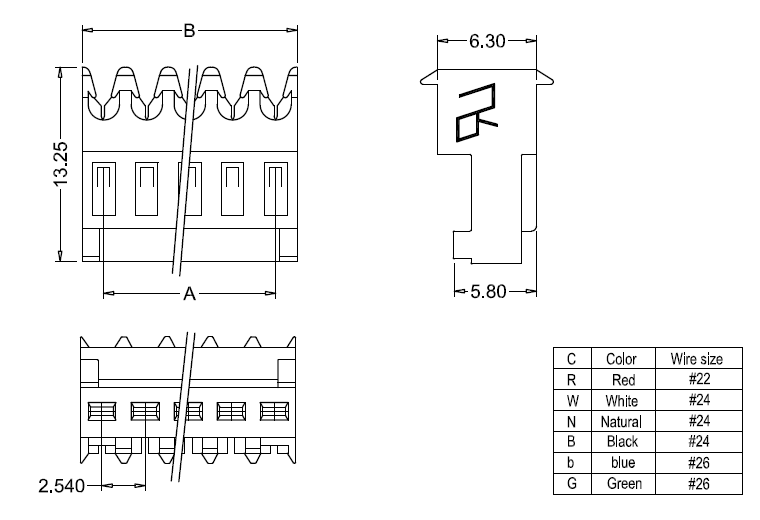

Rozměry M2050-NCR(180°).

Rozměry IDC M2050-NCR(180°).

č. dílu		Dimensions		č. dílu		Dimensions
UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B
M2050-2-CR(180°)	2	2.54	5.08	M2050-10-CR(180°)	10	22.86	25.40
M2050-3-CR(180°)	3	5.08	7.62	M2050-11-CR(180°)	11	25.40	27.94
M2050-4-CR(180°)	4	7.62	10.16	M2050-12-CR(180°)	12	27.94	30.48
M2050-5-CR(180°)	5	10.16	12.70	M2050-13-CR(180°)	13	30.48	33.02
M2050-6-CR(180°)	6	12.70	15.24	M2050-14-CR(180°)	14	33.02	35.56
M2050-7-CR(180°)	7	15.24	17.78	M2050-15-CR(180°)	15	35.56	38.10
M2050-8-CR(180°)	8	17.78	20.32	M2050-16-CR(180°)	16	38.10	40.64
M2050-9-CR(180°)	9	20.32	22.86	M2050-17-CR(180°)	17	40.64	43.18

Klíčové vlastnosti

Polarizační výstupky pomáhají zabránit nesprávnému spojení tím, že vynucují specifickou orientaci konektoru.
Ukončení IDC umožňuje rychlou montáž bez pájení.
Kladné zarovnání zlepšuje spolehlivost připojení.
Snižuje riziko nesouladu během instalace.
Kompatibilní se standardními konektorovými systémy 2,54 IDC.
Robustní pouzdro zajišťuje bezpečné uchycení kabelu.
Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

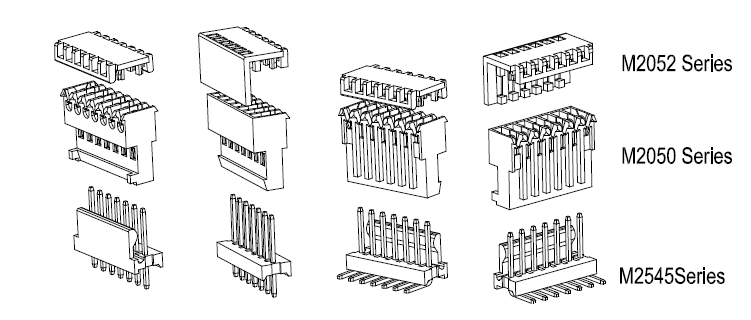

Schéma páření

Navrženo pro spárování s kryty pouzdra řady M2052 , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.
M2050-NC (180°) : Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.

Časté dotazy o strojírenství

Q1: Jaké velikosti vodičů jsou podporovány konektory 2,54 IDC?

Odpověď: Obvykle podporuje 22–26 AWG, v závislosti na konkrétním čísle dílu.

Q2: Je pro ukončení nutné pájení?

Odpověď: Ne. Technologie IDC poskytuje proces zakončení vodičů bez pájení.

Q3: Jaká je funkce návrhu průchodky?

Odpověď: Umožňuje signálům procházet konektorem pro použití v řetězci nebo inline zapojení.

Q4: Jaké jsou důsledky pro návrh použití 2.54 IDC Feed Through s polarizačními výstupky?
Odpověď: Polarizační výstupky pomáhají předcházet nesprávnému spojení tím, že vynucují určitou orientaci konektoru. Při navrhování systému zajistěte, aby byly použity kompatibilní polarizované protilehlé konektory a aby byla zajištěna dostatečná vůle pro funkce jazýčku. To může výrazně snížit chyby při montáži a zlepšit spolehlivost provozu v terénu.

Q5: Jsou pro montáž vyžadovány speciální nástroje?

Odpověď: Pro konzistentní vkládání drátu se doporučují ruční nástroje nebo nástroje pro zakončení stolu.

Q6: V jakých aplikacích se tyto konektory běžně používají?

A: Průmyslové ovládací prvky, spotřebiče, přístrojové vybavení a nízkonapěťové elektronické systémy.

Časté dotazy k zadávání zakázek

Q1: Jaké jsou hlavní výhody konektorů IDC ve srovnání s krimpovacími řešeními?
Odpověď: Rychlejší montáž, méně součástí a nižší náklady na pracovní sílu.

Q2: Jsou k dispozici průchozí a polarizované verze ve více počtech obvodů?

A: Ano. Pro splnění různých požadavků na design jsou k dispozici různé polohy a konfigurace.

Otázka 3: Mohou tyto konektory zkrátit dobu montáže?

A: Ano. Ukončení IDC umožňuje rychlé hromadné ukončení bez odizolování vodičů.

Q4: Jsou polarizované verze zaměnitelné se standardními 2,54 IDC konektory?

Odpověď: Jsou navrženy pro kompatibilitu v rámci systému 2.54 IDC a zároveň přidávají ochranu proti spárování.

Q5: Jaké faktory je třeba vzít v úvahu při výběru konektoru?

A: Počet obvodů, průřez vodičů, požadavky na polarizaci a prostředí aplikace.

Q6: Jsou tyto konektory vhodné pro velkosériovou výrobu?

A: Ano. Jejich jednoduchý ukončovací proces podporuje efektivní výrobu ve velkém měřítku.

Aktuální hodnocení

3A AC DC

Jmenovité napětí

250V AC DC

Provozní teplota

-25 ºC až +85 ºC

Kontaktní odpor

10mΩ max

Izolační odpor

5000MΩ min.

Odolné napětí

750V AC/min

Materiál

Pouzdro: Nylon UL94V-2

Terminál: mosaz

Dokončit

Pocínováno

Pozlacené

Orientace

180°

Velikost drátu

AWG22

AWG24

AWG26

1. Domácí spotřebiče

Použití: Vnitřní připojení na řídicích deskách, kabeláž snímačů, mezimodulová signálová/napájecí připojení.

výhody:

Velkosériová výroba → IDC spoje snižují náklady na montáž.

Modulární konstrukce → umožňuje rychlou výměnu PCB.

Nízkoproudé aplikace → odpovídá hodnotám MTA 100 (typicky 3–5A).

2. Průmyslová automatizace / řízení

Aplikace: PLC, pohony, senzory, moduly robotů.

Vlastnosti:

Vysoké požadavky na spolehlivost.

Modulární a snadná údržba.

Vysoká hustota kolíků → polarizační jazýčky zabraňují špatnému vložení.

3. Automobilová elektronika (nízkoproudé signály)

Aplikace: Přístrojové desky, senzory, řídicí moduly.

Vlastnosti:

Vysoká spolehlivost a bezchybné připojení → užitečné jsou polarizační jazýčky.

4. Komunikační / síťové vybavení

Aplikace: Základnové stanice, routery, servery (interní signální spojení).

Charakteristika: Střední množství, důležitá spolehlivost a odolnost proti chybám.

Související produkty

Související novinky

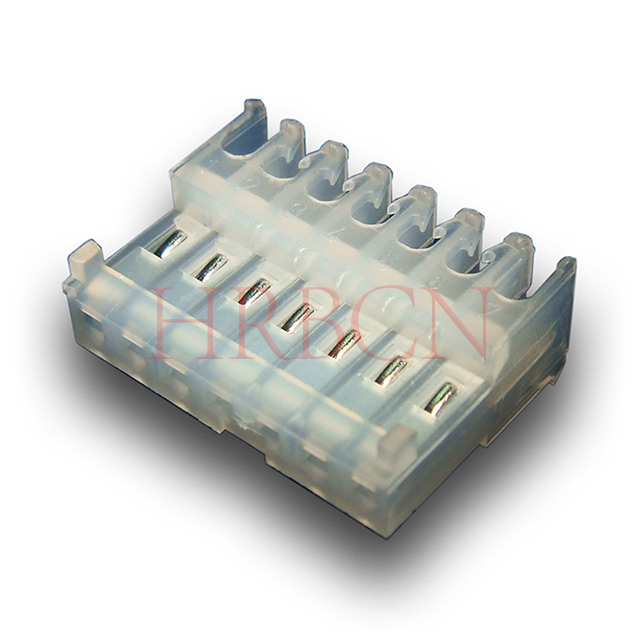

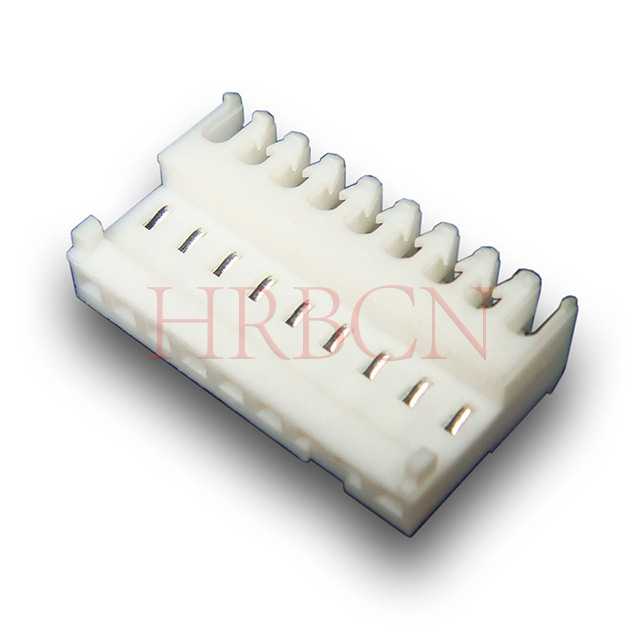

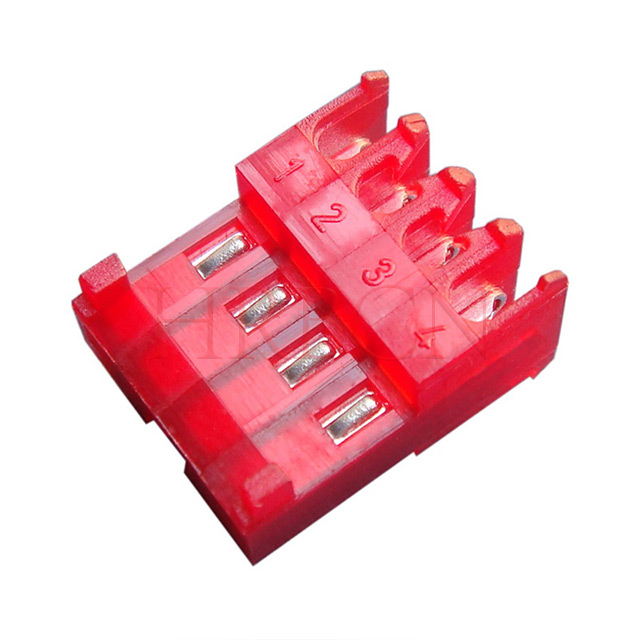

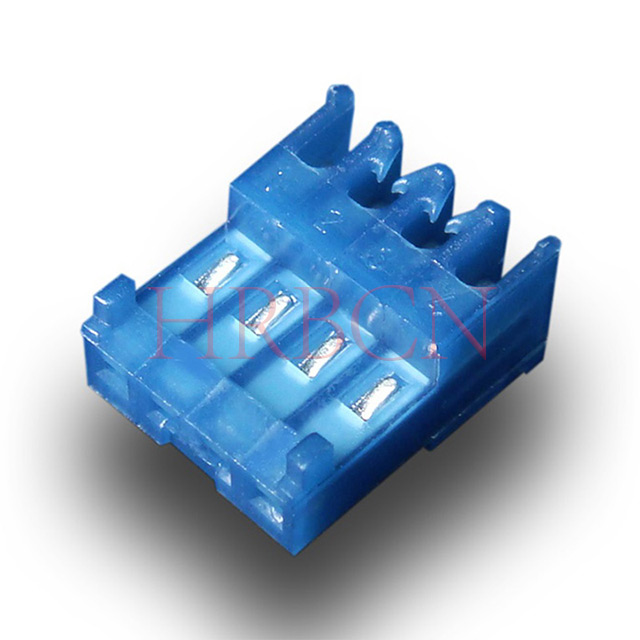

Konektor IDC s polarizačními výstupky M2050-NCR (180°)
