Zobrazení:0 Autor:Editor webu Čas publikování: 2026-09-20 Původ:Stránky
Elektrická připojení v systémech HVAC a domácích spotřebičích jsou neuvěřitelně vysoká. Jediný bod selhání snadno vede k prostojům zařízení, spouští výrobce z trhu nebo vytváří vážné nebezpečí požáru. Inženýři čelí neustálým problémům při specifikaci kabelových konektorů pro tato náročná prostředí. Tyto součásti musí odolávat neustálým tepelným cyklům, vysokým vibracím, působení chemikálií a stálé vlhkosti. Musí také dodržovat přísné kontroly kvality během montáže hromadné výroby.

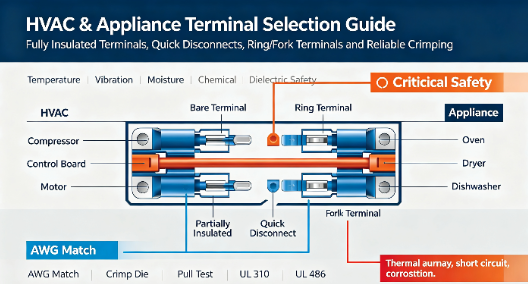

Výběr správného terminálového konektoru vyžaduje přísný rámec technického hodnocení. Kromě vlastností základního materiálu musíte pečlivě zvážit požadavky na životní prostředí. Požadavky na dielektrickou pevnost hrají obrovskou roli při výběru komponent pro stísněné prostory. Pochopení těchto proměnných vám pomůže určit konkrétní případy použití pro různé styly konektorů. Dozvíte se přesně, kdy bezpečnost a odolnost vyžaduje plně izolovanou svorku pro ochranu celého obvodu.
Shoda s prostředím je nesmlouvavá: HVAC a elektroinstalace spotřebiče musí zohledňovat vibrace, kondenzaci, vystavení chladivu a teplotní extrémy, které určují výběr základního kovu a izolace.
Izolace vyžaduje bezpečnost ve stísněných prostorech: Plně izolovaná svorka je kritická pro prevenci obloukových poruch a zkratů v řídicích deskách s vysokou hustotou, stykačích kompresorů a skříních motorů.
Výběr materiálu zajišťuje dlouhou životnost: Nylonová izolace předčí PVC v aplikacích s vysokými teplotami, zatímco pocínovaná měď zabraňuje korozi v jednotkách HVAC s vysokou vlhkostí.
Nástroje ovlivňují spolehlivost: Dokonce i koncovka nejvyšší třídy selže, pokud je krimpována nesprávně kalibrovanými nebo neodpovídajícími nástroji, takže kontrola kvality výroby a testování tahem jsou základní součástí výběru konektorů.
Opakované zahřívání a ochlazování může způsobit roztahování a smršťování koncových kovů, což může časem uvolnit zvlnění. To může zvýšit elektrický odpor, generovat teplo a poškodit svorku nebo izolaci. Vyberte svorky s vhodnými teplotními parametry, jako je 105 °C pro standardní aplikace nebo vyšší hodnoty pro průmyslová topná zařízení. Tepelné cykly mohou také opotřebovat ochranné pokovení a zvýšit riziko koroze.
Vibrace motoru mohou uvolnit svorkové spoje u spotřebičů, jako jsou pračky, kompresory a ventilátory. Slabé zalisování může časem způsobit jiskření nebo ztrátu výkonu. Pro aplikace s vysokými vibracemi používejte svorky se silným mechanickým upevněním, vhodnou tloušťkou kovu a uzamykacími prvky, aby bylo spojení bezpečné.
HVAC a koncovky zařízení mohou být vystaveny vlhkosti, kondenzaci, olejům, chladivům a čisticím chemikáliím. Tyto podmínky mohou způsobit korozi a časem snížit spolehlivost spojení. Pokovení odolné proti korozi, jako je pocínování, pomáhá chránit kov svorek a udržovat stabilní elektrickou vodivost ve vlhkém nebo chemicky exponovaném prostředí.
Holým svorkám chybí ochranné plastové pouzdro. Skládají se výhradně z lisovaného a pokoveného kovu. Jsou vhodné pro vnitřní uzemňovací body, kde je riziko zkratu prakticky nulové. Běžnou aplikací tohoto stylu je připojení zemnících vodičů přímo ke kovovému šasi.
Holý kov má však vážná provozní omezení. Vystavení sousedním živým vodičům vytváří bezprostřední nebezpečí zkratu. Jsou také vysoce náchylné k rychlé oxidaci ve vlhkém prostředí. Nikdy byste neměli používat holé svorky v hustých kabelových svazcích, kde je možný fyzický kontakt s jinými součástmi nebo vnějším pláštěm.
Částečně izolované svorky chrání pouze část drátu. Spojovací konec zůstává zcela odkrytý kov. Ty jsou standardní v aplikacích, kde mají konektory dostatečné fyzické oddělení. Hlavním kompromisem je rychlost výroby a možnosti vizuální kontroly.
Vizuální kontrolu kvality krimpování můžete snadno provést na montážní lince. Operátoři mohou před přesunem postroje na další stanici zjistit, zda prameny drátu správně sedí uvnitř hlavně. Odkrytý kov na spojovacím konci však zůstává zranitelný. Náhodný kontakt s nářadím nebo jinými vodiči může snadno vyvolat zkrat během provozu nebo údržby.

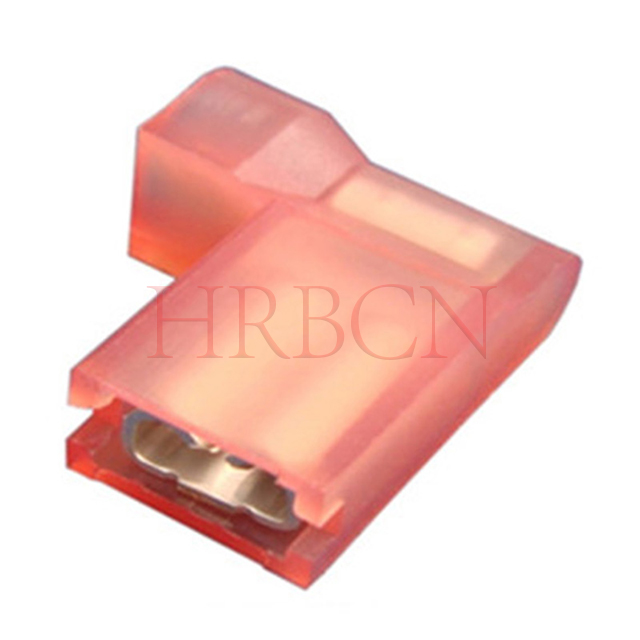

Konstrukční návrh plně izolovaného terminálu pokrývá jak drátěný válec, tak spojovací mechanismus. Ochranné plastové pouzdro zcela přesahuje nádobku nebo poutko. Tento specifický design je povinný u hustě zaplněných ovládacích panelů HVAC. Reléové spínače a kabelové svazky spotřebičů vyžadují tuto přísnou ochranu, aby fungovaly bezpečně.
Aktivně zabraňuje náhodnému kontaktu kov na kov ve stísněných prostorách. Plná izolace poskytuje vynikající dielektrickou pevnost v celé desce. Bezpečně podporuje 300V a 600V aplikace bez jiskření přes úzké vůle. Toto provedení také nabízí velké bezpečnostní výhody při běžné údržbě. Chrání techniky v terénu před živými obvody během aktivních oprav a zabraňuje náhodnému uzemnění kovového šasi při odstraňování problémů s omezenými prostory.
Rychlé odpojení dominuje ve výrobním sektoru spotřebičů a HVAC. Umožňují rychlou montáž a demontáž na výrobní lince. Mezi průmyslové standardní velikosti patří šířky štítku 0,250' (6,3 mm) a 0,187' (4,8 mm). Tyto rozměry dokonale odpovídají standardním reléovým a stykačovým vstupům.
Plně izolované rychlospojky jsou výchozí volbou pro relé kompresoru. Udržují přísnou elektrickou izolaci mezi těsně umístěnými kolíky. Během fáze specifikace musíte vyhodnotit síly vkládání a vytahování. Svorky se musí snadno nasouvat, ale musí se dostatečně pevně držet, aby odolávaly vibracím. Mnoho z nich má malý důlek nebo zarážku, která zapadá do otvoru ve spojovacím poutku pro bezpečný mechanický zámek.
Kruhové a vidlicové svorky poskytují vysoce bezpečné šroubovací spojení. Najdete je hojně používané na svorkovnicích a zemnících sloupcích. Kruhová svorka vyžaduje úplné odstranění šroubu pro instalaci. Díky tomu je vysoce odolný vůči rozpojení způsobenému vibracemi. Nemůže se odtáhnout, pokud šroub úplně selže.
Vidlicové koncovky umožňují rychlejší instalaci na montážní lince. Jednoduše je zasunete pod povolenou hlavu šroubu a utáhnete. Oba styly vyžadují pečlivé řízení točivého momentu během montáže. Přílišné utažení odizoluje šroub, zatímco nedostatečné utažení zanechá vysoce odolný spoj, který se bude přehřívat.
Mosaz je vysoce tvarovatelná a slouží jako standardní základní kov pro mnoho domácích spotřebičů. Vyvažuje slušnou vodivost s vynikající mechanickou pevností. Měď nabízí lepší elektrickou vodivost ve srovnání s mosazí. Je to lepší volba pro vysokoproudé aplikace HVAC.
Kompresorové motory a těžká topná tělesa vyžadují proudovou zatížitelnost mědi. Měděné koncovky jsou často před pokovováním žíhány, aby se kov změkčil a zabránilo se praskání během krimpování. Ocel nebo poniklovaná ocel si poradí s extrémně vysokými teplotami. Ocelové koncovky uvidíte v blízkosti topných těles pece a podpalovačů pecí. Ocel má nižší elektrickou vodivost, ale odolává tepelné degradaci a fyzikálnímu deformaci mnohem lépe než mosaz nebo měď.
| Základní kov | Hodnocení vodivosti | Mechanická pevnost | Oblast primárního použití |
|---|---|---|---|
| Mosaz | Mírný | Vysoký | Standardní elektroinstalace spotřebičů, ovládací desky |
| měď (žíhaná) | Vynikající | Mírný | Silnoproudé vzduchotechnické kompresory, motory |
| Ocel (poniklovaná) | Nízký | Velmi vysoká | Zóny extrémního tepla, topná tělesa trouby |
PVC izolace je široce dostupná po celém světě. Je vhodný pro standardní domácí prostředí s řízenou okolní teplotou. PVC má však zřetelná chemická a tepelná omezení. V extrémním chladu křehne a při vysokém žáru taje.
Nylon nabízí vynikající odolnost vůči průmyslovým rozpouštědlům a chladivům. Vyznačuje se mnohem vyššími teplotními prahy. Nylon také poskytuje lepší odolnost při stálém mechanickém namáhání. Nylon je ideální pro vysoce namáhané komponenty HVAC. Tepelné smrštění poskytuje absolutní utěsnění proti vlhkosti pro extrémní prostředí. Vytváří vodotěsné spojení kolem pláště drátu a blokuje kapilární vzlínání. Aplikace tepelného smršťování je bohužel pracná a zpomaluje automatizované hromadné výrobní linky.
Specifikace vyhovujících dílů je přísným požadavkem pro celkovou bezpečnost produktu. UL 310 určuje standard pro elektrické rychlospojky. Nastiňuje přísné testování nárůstu teploty a vytahovací síly. UL 486A-486B pokrývá obecné drátové konektory a spojovací dráty.
Normy IEC 61210 upravují globální požadavky na výrobu spotřebičů. Nevyhovující konektory ohrožují celkovou bezpečnostní certifikaci spotřebiče. Neprovedení kontroly UL kvůli necertifikovaným koncovkám okamžitě zastaví výrobu. Chcete-li zajistit nepřetržitou shodu, musíte od svých dodavatelů komponent vyžadovat certifikační dokumenty.
Sledovatelnost materiálu je přísným požadavkem pro distribuci na globálním trhu. Směrnice RoHS a REACH omezují nebezpečné látky v elektrických součástech. Konektory musí být zcela bez olova, rtuti a specifických retardérů hoření.
Dodržování souladu zajišťuje, že vaše spotřebiče lze prodávat mezinárodně. Odstraňuje regulační tření na celních kontrolních stanovištích. Auditování těchto certifikátů shody ve vašem dodavatelském řetězci předchází právním problémům a chrání pověst značky.
Plastová izolace musí splňovat přísné mezinárodní normy hořlavosti. Hodnocení UL 94 V-0 a V-2 hodnotí, jak plast hoří. Hodnocení V-0 zajišťuje, že pouzdro terminálu rychle samo zhasne.
Přestane hořet do 10 sekund po zhasnutí plamene. Tím se zabrání tomu, aby lokalizovaný elektrický oblouk zapálil celý kabelový svazek. Specifikace plastů s hodnocením V-0 je základním požadavkem na požární bezpečnost pro vnitřní spotřebiče.
Nesprávné krimpování zůstává nejčastějším bodem selhání spojení. Překrimpování fyzicky odřízne vnitřní prameny drátu. To snižuje proudovou kapacitu a ničí fyzickou sílu. Podlisování zanechává volné spoje uvnitř hlavně. To vede k vysokému elektrickému odporu, tvorbě tepla a případnému tepelnému úniku.
Cílem je plynotěsné zvlnění, které vytlačí veškerý kyslík z dutin drátu a zabrání vnitřní oxidaci. Musíte standardizovat své krimpovací nástroje. Přizpůsobte je přesným specifikacím výrobce terminálu. Dvojité lisovací raznice jsou pro izolované modely naprosto nezbytné. Zajišťují současně drátěný válec i izolační pouzdro. Toto dvojí působení zabraňuje sklouznutí izolace během instalace.
Použití koncovky dimenzované pro 10-12 AWG na vodiči 14 AWG zaručuje selhání. Příliš velký válec se nemůže dostatečně stlačit, aby uchopil menší prameny drátu. Přísná kontrola skladových zásob zabraňuje těmto nebezpečným neshodám na montážní lince. Implementujte ověření barevného kódování podle průmyslového standardu.
| Izolace Barva | podporovaného drátu (AWG) | Typické použití |
|---|---|---|
| Red | 22-18 AWG | Slaboproudé snímače, signály řídicí desky |
| Modrý | 16-14 AWG | Standardní spotřebičové motory, relé |
| Žluť | 12-10 AWG | Silnoproudé kompresory, topná tělesa |
Vizuální kontroly zajišťují, že operátoři uchopí správnou velikost terminálu. Automatizované stroje na zpracování drátu by také měly využívat optické senzory k ověření shody barev před krimpováním.
Výměna dodavatelů terminálů čistě na základě jednotkových nákladů přináší vážná výrobní rizika. Nepatrné změny v tloušťce kovu narušují automatizované stroje na zpracování drátu. Změny tuhosti izolace způsobují záseky podávání v nanášecích lisech.
Nákupní týmy musí výběr komponent pečlivě zdůvodnit. Mírně vyšší jednotkové náklady na prémiový konektor kompenzují obrovská finanční rizika. Zabránění jediného stažení výrobku z prodeje způsobeného zkratem snadno ospravedlní počáteční investici. Důsledné získávání zdrojů zajišťuje, že vaše krimpovací nástroje zůstanou perfektně zkalibrovány na konkrétní rozměry koncovek.
Výběr konektoru terminálu je přísným technickým rozhodnutím. Musíte vyvážit extrémy životního prostředí, bezpečnost a efektivitu výroby. Výchozí nastavení plně izolované konstrukce, když čelíte vysoké hustotě připojení. Jsou povinné pro zóny s vysokými vibracemi, vystavení chemikáliím a zajištění bezpečnosti techniků. Standardní konektory postačují pouze v izolovaných prostředích s nízkým rizikem.
Zkontrolujte své současné návrhy kabelových svazků, abyste identifikovali a eliminovali rizika vystavených kovů.
Vyžádejte si od dodavatelů technické vzorky pro přísné tepelné a vibrační testy.
Poraďte se s certifikovanými výrobci součástí, abyste ověřili přesnou kompatibilitu nástrojů.
Implementujte na své montážní lince přísné protokoly tahového testování, abyste ověřili integritu krimpování.
Odpověď: Částečná izolace pokrývá pouze krimpovací válec a nechává protilehlý konec odkrytý. Plně izolovaná svorka pokrývá celé místo připojení včetně zásuvky. To zabraňuje náhodným zkratům ve stísněných prostorách a poskytuje vyšší dielektrickou ochranu.
Odpověď: Nylon má vyšší teplotní třídu a vynikající odolnost proti praskání při vibracích. Nabízí také vynikající toleranci vůči chladivům, kompresorovým olejům a čisticím rozpouštědlům. Díky těmto vlastnostem se nylon chová mnohem lépe v drsném průmyslovém prostředí ve srovnání se standardním PVC.
Odpověď: Mezi hlavní příčiny selhání patří nesprávné zalisování, tepelná únava z neustálého zahřívání a chlazení a koroze způsobená vlhkostí. Použití konektorů, které nejsou určeny pro konkrétní provozní prostředí spotřebiče, také vede k rychlé degradaci.
Odpověď: Musíte dodržovat průmyslový standardní systém barevného kódování. Červená je pro 22-18 AWG, modrá je pro 16-14 AWG a žlutá je pro 12-10 AWG. Přizpůsobení velikosti hlavně k drátu zajišťuje správnou kompresi a přiměřenou pevnost při vytažení.
Odpověď: Standardní velikosti štítků jsou 0,250' (6,3 mm) a 0,187' (4,8 mm). Tyto rozměry vyhovují velké většině relé, stykačů a řídicích desek používaných v moderních systémech vytápění, ventilace a domácích spotřebičů.
Odpověď: I když nejsou univerzálně vyžadovány pro každé připojení, často jsou nutné k tomu, aby prošly specifickými bezpečnostními testy UL. Konstrukce spotřebičů s vysokou hustotou na ně spoléhají, aby splňovaly přísné požadavky na rozestupy, odolnost proti dielektrickému napětí a bezpečnost při dotyku.
Odpověď: Ne, měli byste se vyhnout používání obecných nástrojů. Potřebujete specifické dvojité lisovací čelisti určené pro izolované konektory. Tyto specializované nástroje zajišťují jak drátěné prameny, tak izolační pouzdro, aniž by prorazily ochranný plastový kryt.
