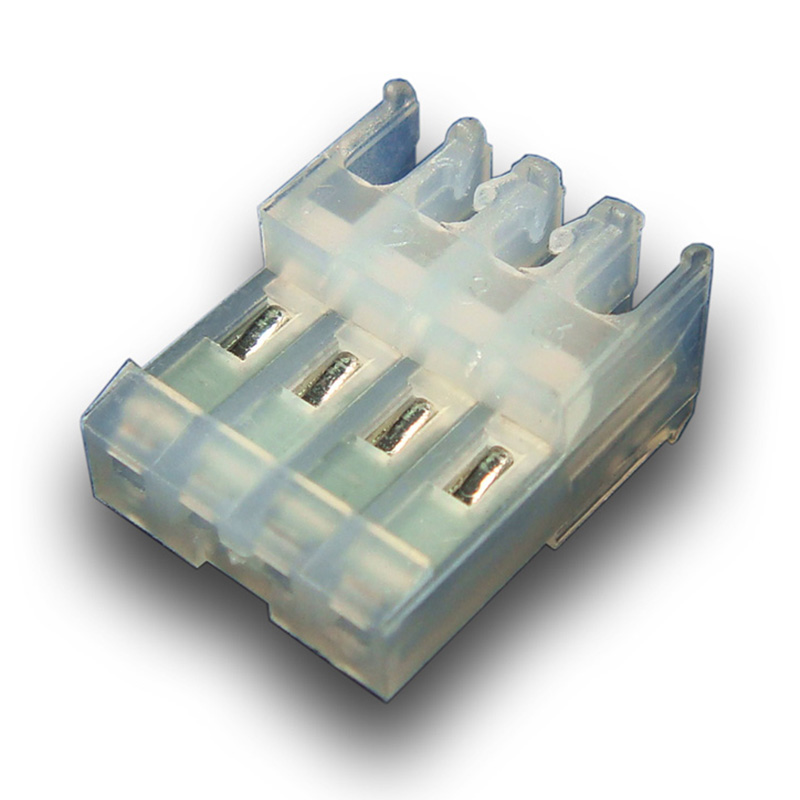

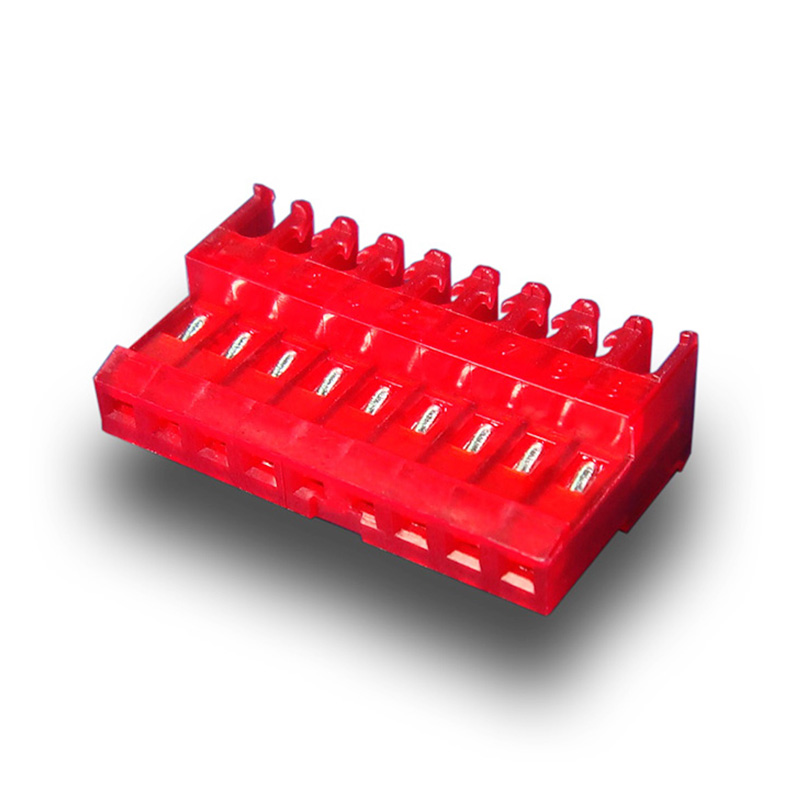

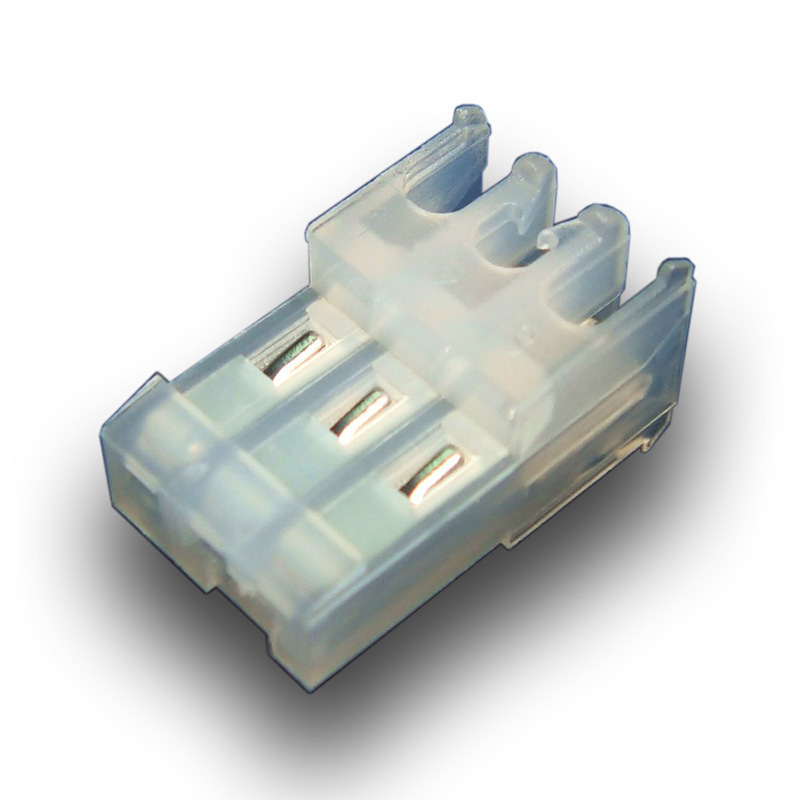

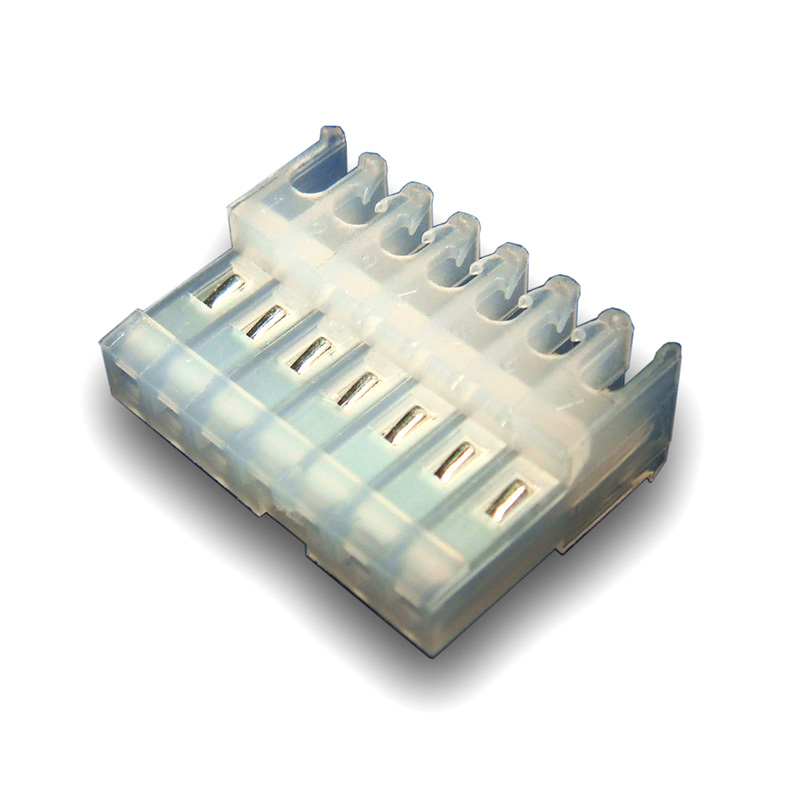

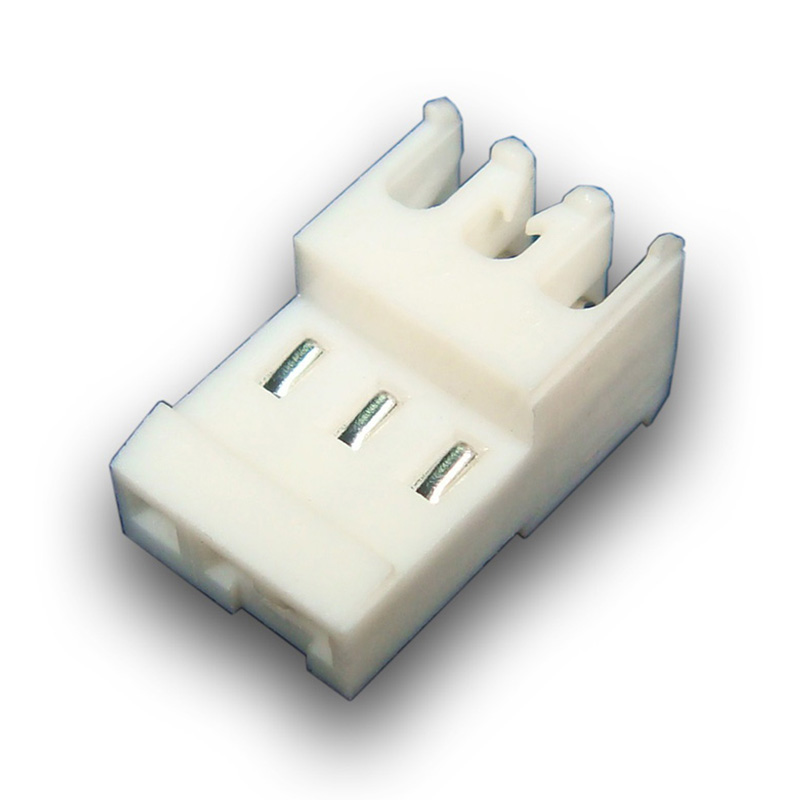

HRB IDC Feed Through bez polarizačních jazýčků

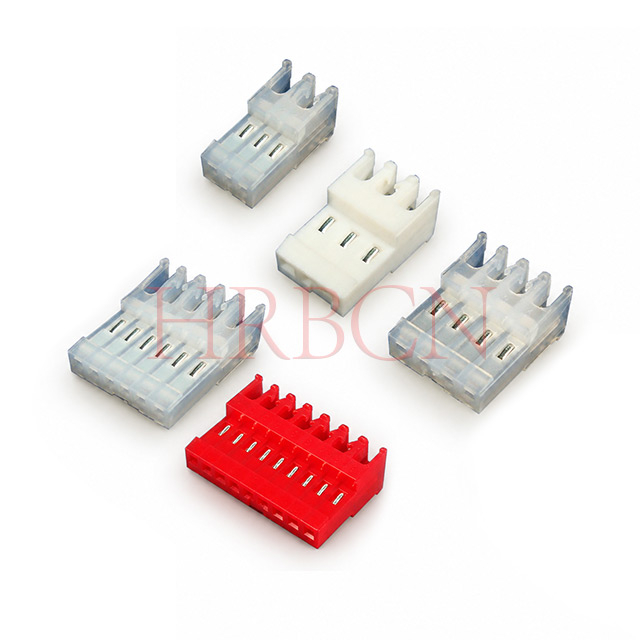

M2050-NC(180°) je nepolarizovaný 180° průchozí IDC konektor od HRB, standardní rozteč 2,54 mm bez polarizačních protispojovacích jazýčků, rozsah 2~24 obvodů. Přijímá spojení s přesazením izolace bez odizolování a pájení; různé barvy krytu odpovídají AWG22 (červená)/24 (černá/bílá/přírodní)/26 (modrá/zelená). Jmenovité 3A/250V, provozní teplota -25℃~+85℃(V2)/-40~+105℃(V0), mosazné koncovky volitelné pocínování/zlacení, v souladu s UL E304945 & RoHS. Otevřené průchozí tělo umožňuje nepřerušované zapojené řetězové zapojení, široce používané pro instrumentaci, nízkonapěťové ovládání a vnitřní inline kabeláž domácích spotřebičů
  • Plně v souladu s RoHS a REACH
  • Certifikováno UL&cUL
  • Pouzdro zpomalující hoření UL 94V-2
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M2050-NC(180°)

  • HRB

  • 8536909000

2.54 Pitch IDC Feed through IDC with Polarizing Tabs

Definice HRB P/N

M2050-NC(180°)

    ①      ② ③④   ⑤

①M2050: řada HRB

②N: Počet kolíků: 2-24

③C: Barva krytu, viz níže vysvětlení tabulky

④Without R(Blank): Bez polarizačních jazýčků

⑤180°: Průchod

C Barva bydlení Velikost drátu
R Red AWG22
W Bílý AWG24
N Přírodní AWG24
B Černý AWG24
b modrý AWG26
G Zelený AWG26


Rozměry M2050-NC(180°).

Rozměry IDC M2050-NC(180°).

č. dílu
Dimensions č. dílu
Dimensions
UL94V-2 Obvody Tlumič: A Tlumení: B UL94V-2 Obvody Tlumič: A Tlumení: B
M2050-2-C(180°) 2 2.54 5.08 M2050-10-C(180°) 10 22.86 25.40
M2050-3-C(180°) 3 5.08 7.62 M2050-11-C(180°) 11 25.40 27.94
M2050-4-C (180°) 4 7.62 10.16 M2050-12-C(180°) 12 27.94 30.48
M2050-5-C (180°) 5 10.16 12.70 M2050-13-C(180°) 13 30.48 33.02
M2050-6-C (180°) 6 12.70 15.24 M2050-14-C(180°) 14 33.02 35.56
M2050-7-C(180°) 7 15.24 17.78 M2050-15-C (180°) 15 35.56 38.10
M2050-8-C (180°) 8 17.78 20.32 M2050-16-C(180°) 16 38.10 40.64
M2050-9-C(180°) 9 20.32 22.86 M2050-17-C(180°) 17 40.64 43.18


Klíčové vlastnosti


  • Žádné polarizační výstupky nabízí větší flexibilitu párování.

  • Ukončení IDC umožňuje rychlou montáž bez pájení.

  • Kladné zarovnání zlepšuje spolehlivost připojení.

  • Snižuje riziko nesouladu během instalace.

  • Kompatibilní se standardními konektorovými systémy 2,54 IDC.

  • Robustní pouzdro zajišťuje bezpečné uchycení kabelu.

  • Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

Schéma páření

  • Navrženo pro spárování s kryty pouzdra řady M2052 , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.

  • M2050-NC (180°) : Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.~!phoenix_varIMG69!~

2,54 IDC páření




Časté dotazy o strojírenství


Q1: Jaké velikosti vodičů jsou podporovány konektory 2,54 IDC?

Odpověď: Obvykle podporuje 22–26 AWG, v závislosti na konkrétním čísle dílu.

Q2: Je pro ukončení nutné pájení?

Odpověď: Ne. Technologie IDC poskytuje proces zakončení vodičů bez pájení.

Q3: Jaká je funkce návrhu průchodky?

Odpověď: Umožňuje signálům procházet konektorem pro použití v řetězci nebo inline zapojení.

Q4: Jaké jsou důsledky pro návrh použití 2.54 IDC Feed Through bez polarizačních jazýčků?
Odpověď: Bez polarizačních jazýčků konektor neposkytuje mechanické klíčování, což znamená, že jej lze zasunout ve více orientacích, pokud existuje více identických záhlaví. To vyžaduje pečlivé rozvržení desky plošných spojů nebo mechanické vedení v návrhu systému, aby se zabránilo špatnému spárování.

Q5: Jsou pro montáž vyžadovány speciální nástroje?

Odpověď: Pro konzistentní vkládání drátu se doporučují ruční nástroje nebo nástroje pro zakončení stolu.

Q6: V jakých aplikacích se tyto konektory běžně používají?

A: Průmyslové ovládací prvky, spotřebiče, přístrojové vybavení a nízkonapěťové elektronické systémy.

Q7: Jak je řízeno riziko nesprávného párování v návrzích bez polarizačních jazýčků?
Odpověď: V aplikacích bez polarizačních prvků je chybné spárování obvykle řízeno pomocí designu krytu, barevného kódování, štítků nebo montážních struktur s pevnou polohou. Obecně se doporučuje pouze pro systémy, kde je orientace konektoru ze své podstaty omezena nebo kde je montáž dobře řízena.


Časté dotazy k zadávání zakázek


Q1: Jaké jsou hlavní výhody konektorů IDC ve srovnání s krimpovacími řešeními?
Odpověď: Rychlejší montáž, méně součástí a nižší náklady na pracovní sílu.

Q2: Jsou k dispozici průchozí a polarizované verze ve více počtech obvodů?

A: Ano. Pro splnění různých požadavků na design jsou k dispozici různé polohy a konfigurace.

Otázka 3: Mohou tyto konektory zkrátit dobu montáže?

A: Ano. Ukončení IDC umožňuje rychlé hromadné ukončení bez odizolování vodičů.

Q4: Jsou polarizované verze zaměnitelné se standardními 2,54 IDC konektory?

Odpověď: Jsou navrženy pro kompatibilitu v rámci systému 2.54 IDC a zároveň přidávají ochranu proti spárování.

Q5: Jaké faktory je třeba vzít v úvahu při výběru konektoru?

A: Počet obvodů, průřez vodičů, požadavky na polarizaci a prostředí aplikace.

Q6: Jsou tyto konektory vhodné pro velkosériovou výrobu?

A: Ano. Jejich jednoduchý ukončovací proces podporuje efektivní výrobu ve velkém měřítku.



Aktuální hodnocení
3A AC DC
Jmenovité napětí
250V AC DC
Provozní teplota
-25 ºC až +85 ºC
Kontaktní odpor
10mΩ max
Izolační odpor
5000MΩ min.
Odolné napětí
750V AC/min
Materiál
Pouzdro: Nylon UL94V-2
Terminál: mosaz
Ukončení terminálu
Pocínováno
Pozlacené
Orientace
180°
Velikost drátu
AWG22
AWG24
AWG26

Typické aplikace

(1) Průmyslové řízení a automatizace

Moduly PLC, desky I/O rozhraní – přenášejí signály ze senzorů nebo aktorů.

Záhlaví signálové sběrnice – pro rychlé a flexibilní připojení více signálových linek.

Důvod: Konstrukce systému zajišťuje správné vyrovnání signálu, takže polarizace není nutná.


(2) Komunikační zařízení

Patch panely, řídicí desky, distribuované I/O systémy.

Důvod: Časté spojování mezi deskami, ale signály jsou jasně definovány konstrukcí systému.


(3) Testovací a měřicí zařízení

Testovací přípravky, vývojové desky, nastavení prototypů.

Důvod: Uživatelé mohou potřebovat volnost při překonfigurování uspořádání kolíků, proto jsou preferovány nepolarizované konektory.


(4) Spotřební elektronika / nízkonapěťové moduly

Malé připojení PCB-PCB nebo modul-k-modul signálu/nízkopříkonové spojení.

Důvod: U kontrolovaných návrhů je orientace známá a polarizace není nezbytná.
