HRB 2.54 IDC Uzavřený konektor bez polarizačních jazýčků

Sdílet s:

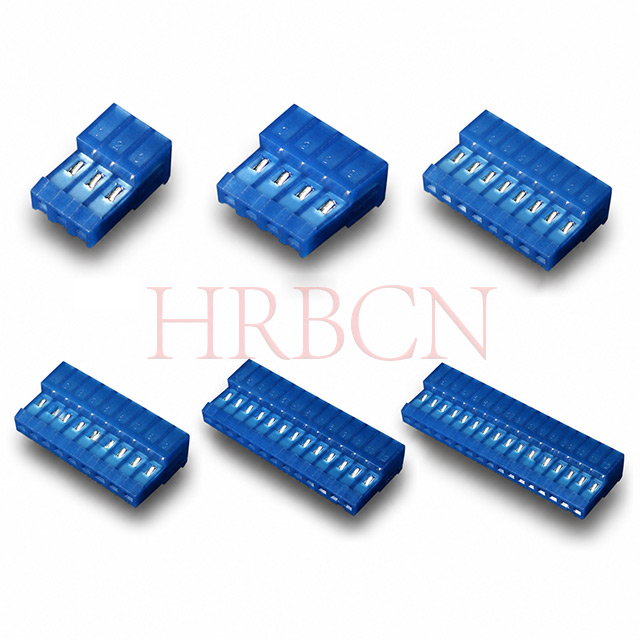

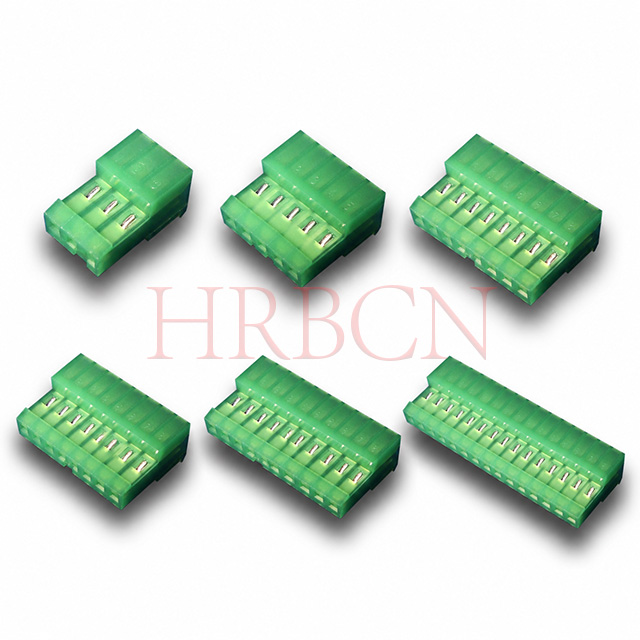

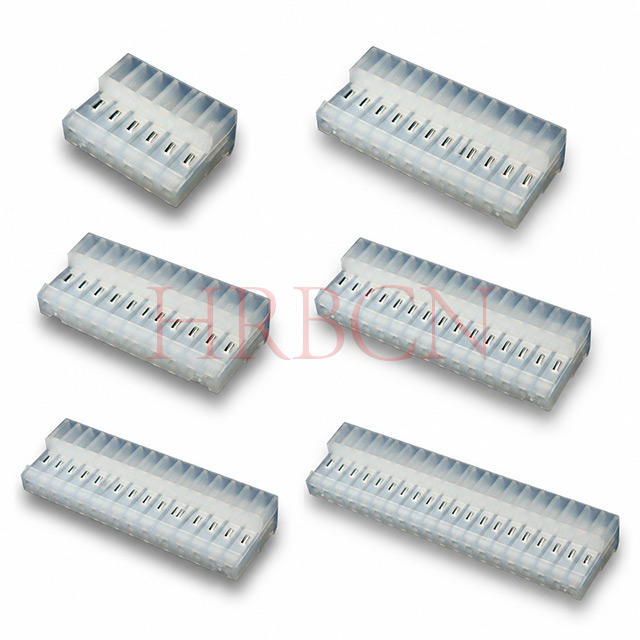

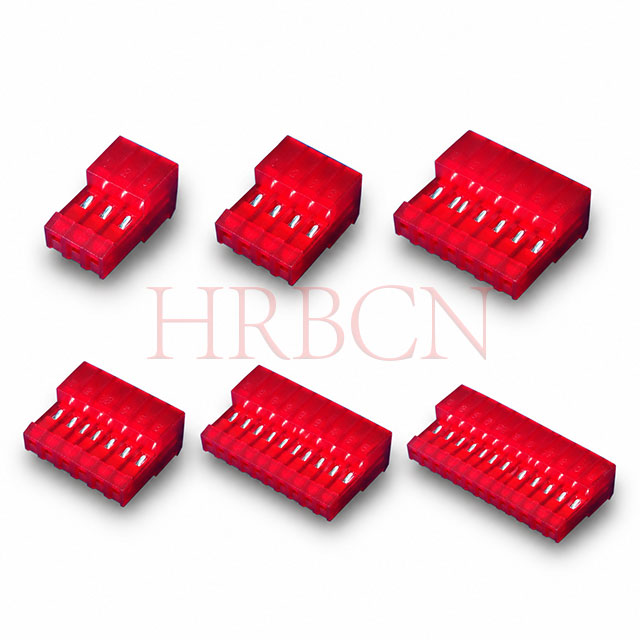

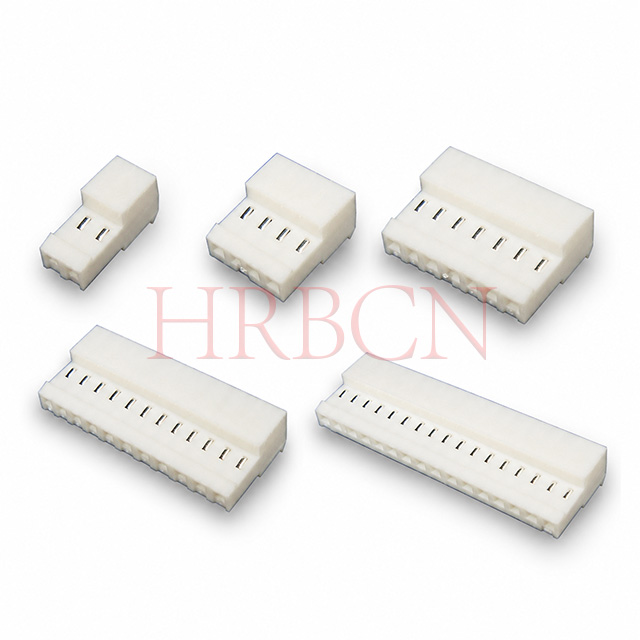

HRB 2.54 IDC Uzavřený konektor bez polarizačních jazýčků

Řada HRB M2050 je konektor IDC s uzavřeným koncem s roztečí 2,54 mm bez polarizačních jazýčků s pravoúhlým designem 90°, pro stabilní připojení drátu k desce. Využívá nylonové pouzdro zpomalující hoření UL94V-2 a pocínované mosazné terminály, dimenzované na 250 V AC/DC a 3A, provozní teplota od -25 ℃ do +85 ℃.
Konstrukce s uzavřeným koncem zabraňuje prokluzování pramene drátu a zkratům. Bez polarizačních jazýčků se vyznačuje vyšší flexibilitou spojování a nižšími náklady. Bezpájivé zakončení IDC šetří čas montáže, kompatibilní s 22-26 AWG vodiči a 2 až 24 obvody. V souladu s RoHS, široce používaný v průmyslových ovládacích prvcích, přístrojové technice, domácích spotřebičích, vestavěných systémech a kioskových zařízeních.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL
Pouzdro zpomalující hoření UL 94V-2

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2050-NC(90°)
Značka:
HRB
Kód:
8536909000

2.54 Rozteč IDC s uzavřeným koncem IDC bez polarizačních tabulátorů

Definice HRB P/N

M2050-NC(90°)

① ② ③④⑤

①M2050: řada HRB

②N: Počet kolíků: 2-24

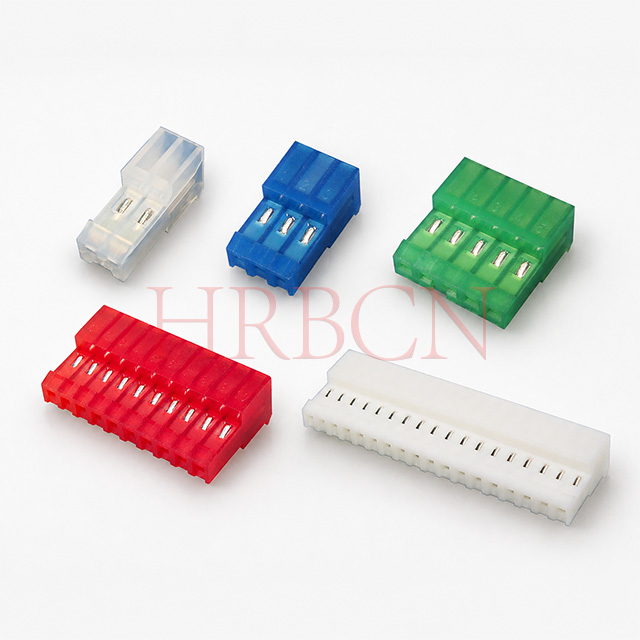

③C: Barva krytu, viz níže vysvětlení tabulky

④Without R(Blank): Bez polarizačních jazýčků

⑤90°: Uzavřený konec

C	Barva bydlení	Velikost drátu
R	Red	AWG22
W	Bílý	AWG24
N	Přírodní	AWG24
B	Černý	AWG24
b	modrý	AWG26
G	Zelený	AWG26

Rozměry M2050-NC(90°).

č. dílu		Dimensions		č. dílu		Dimensions
UL94V-2	Obvody	Tlumič: A	Tlumení: B	UL94V-2	Obvody	Tlumič: A	Tlumení: B
M2050-2-C (90°)	2	2.54	5.08	M2050-10-C (90°)	10	22.86	25.40
M2050-3-C(90°)	3	5.08	7.62	M2050-11-C(90°)	11	25.40	27.94
M2050-4-C (90°)	4	7.62	10.16	M2050-12-C (90°)	12	27.94	30.48
M2050-5-C (90°)	5	10.16	12.70	M2050-13-C (90°)	13	30.48	33.02
M2050-6-C (90°)	6	12.70	15.24	M2050-14-C (90°)	14	33.02	35.56
M2050-7-C (90°)	7	15.24	17.78	M2050-15-C (90°)	15	35.56	38.10
M2050-8-C (90°)	8	17.78	20.32	M2050-16-C (90°)	16	38.10	40.64
M2050-9-C (90°)	9	20.32	22.86	M2050-17-C(90°)	17	40.64	43.18

Klíčové vlastnosti

Žádné polarizační výstupky nabízí větší flexibilitu párování.
Ukončení IDC umožňuje rychlou montáž bez pájení.
Kladné zarovnání zlepšuje spolehlivost připojení.
Snižuje riziko nesouladu během instalace.
Kompatibilní se standardními konektorovými systémy 2,54 IDC.
Robustní pouzdro zajišťuje bezpečné uchycení kabelu.
Pouzdro zpomalující hoření UL94V-2, v souladu s RoHS

Schéma páření

Navrženo pro spárování s kryty skříně řady M2052R , které účinně brání prachu, vlhkosti a cizím nečistotám v poškození odkrytých kontaktních svorek.
M2050-NC (90°) : Nepřímé párování PCB; pasuje se zásuvkami PCB řady M2545 a M2545R , aby bylo dosaženo spolehlivého propojení vodičů s deskou.

Časté dotazy o strojírenství

Q1: Jaké velikosti vodičů jsou podporovány konektory 2,54 IDC?

Odpověď: Obvykle podporuje 22–26 AWG, v závislosti na konkrétním čísle dílu.

Q2: Je pro ukončení nutné pájení?

Odpověď: Ne. Technologie IDC poskytuje proces zakončení vodičů bez pájení.

Q3: Jaká je funkce uzavřeného designu IDC?

Odpověď: IDC s uzavřeným koncem zabraňuje vyklouznutí pramenů drátu, zabraňuje zkratům, zlepšuje spolehlivost připojení a také poskytuje lepší ochranu proti prachu a náhodnému kontaktu.

Q4: Jaké jsou důsledky pro návrh použití 2.54 IDC s uzavřeným koncem bez polarizačních jazýčků?

① Absence polarizačních jazýčků nabízí větší flexibilitu párování.

② Uzavřená struktura IDC zlepšuje uchycení drátu a zabraňuje vytlačování pramene vodiče, čímž snižuje riziko zkratu

a zlepšení bezpečnosti a spolehlivosti připojení.

③ Zjednodušený design krytu snižuje složitost formy a výrobní náklady a zároveň snižuje rozměrovou toleranci

požadavky ve srovnání s polarizovanými verzemi.

④ Jsou vyžadována další opatření pro identifikaci orientace, jako je označení pin-1, barevné kódování kabelu nebo sítotisk PCB

indikátory, aby byla zajištěna správná montáž a údržba.

Q5: Jsou pro montáž vyžadovány speciální nástroje?

Odpověď: Pro konzistentní vkládání drátu se doporučují ruční nástroje nebo nástroje pro zakončení stolu.

Q6: V jakých aplikacích se tyto konektory běžně používají?

A: Průmyslové ovládací prvky, spotřebiče, přístrojové vybavení a nízkonapěťové elektronické systémy.

Časté dotazy k zadávání zakázek

Q1: Jaké jsou hlavní výhody konektorů IDC ve srovnání s krimpovacími řešeními?
Odpověď: Rychlejší montáž, méně součástí a nižší náklady na pracovní sílu.

Otázka 2: Jsou verze IDC s uzavřeným koncem bez polarizovaných jazýčků dostupné ve více počtech obvodů?

A: Ano. Pro splnění různých požadavků na design jsou k dispozici různé polohy a konfigurace.

Otázka 3: Mohou tyto konektory zkrátit dobu montáže?

A: Ano. Ukončení IDC umožňuje rychlé hromadné ukončení bez odizolování vodičů.

Q4: Jsou polarizované verze zaměnitelné se standardními 2,54 IDC konektory?

Odpověď: Jsou navrženy pro kompatibilitu v rámci systému 2.54 IDC a zároveň přidávají ochranu proti spárování.

Q5: Jaké faktory je třeba vzít v úvahu při výběru konektoru?

A: Počet obvodů, průřez vodičů, požadavky na polarizaci a prostředí aplikace.

Q6: Jsou tyto konektory vhodné pro velkosériovou výrobu?

A: Ano. Jejich jednoduchý ukončovací proces podporuje efektivní výrobu ve velkém měřítku.
