Aplikace s rychlým odpojením v automobilových elektrických systémech a průmyslových zařízeních

Selhání elektrické konektivity v prostředí s vysokými vibracemi způsobuje katastrofální zkraty, vážná bezpečnostní rizika a neplánované odstávky. Inženýrské týmy neustále vyvažují požadavky na rychlou montáž a potřebu bezpečných, ekologicky chráněných spojení. Odkrytý kov vytváří bezprostřední riziko oblouku v prostředí s hustým vedením, zejména při vedení kabelových svazků v blízkosti uzemněných součástí šasi. Potřebujete spolehlivou metodu spojování a oddělení obvodů bez ohrožení dielektrické integrity nebo mechanické retence. Plně izolovaná svorka slouží jako definitivní standard pro zmírnění tohoto mechanického a elektrického namáhání. Tento průvodce technickým hodnocením podrobně popisuje, jak specifikovat správné konektory pro různé průřezy vodičů, tvarové faktory a provozní podmínky. Prověříme výběr materiálu, požadavky na krimpovací nástroje a strategie implementace v terénu, abychom zajistili bezchybný výkon systému napříč automobilovými a průmyslovými platformami.

• Bezpečnost a prevence chyb: Plně izolované svorky eliminují obnažený kov po spojení, což výrazně snižuje riziko zkratů v hustě nacpaných automobilových svazcích, průmyslových ovládacích panelech a elektroinstalaci spotřebičů.

• Vibrace a tepelná tolerance: Výběr materiálu (nylon vs. vinylová izolace; mosaz vs. slitiny mědi) určuje výkon při mechanickém namáhání a tepelných cyklech.

• Aplikační specifika: Automobilové aplikace upřednostňují odolnost proti vlhkosti a vibracím, zatímco průmyslová zařízení se soustředí na modularitu, vysokonapěťovou izolaci a shodu s UL/CSA.

• Závislost na implementaci: Spolehlivost rychlospojky závisí výhradně na použití správného profilu krimpování, vyhovujícího specifickým požadavkům AWG (American Wire Gauge) a dodržování provozních pokynů výrobce.

Proč používat plně izolované terminály?

Spolehlivé elektrické odpojovače musí splňovat přísné základní požadavky. Inženýři vyhodnocují tyto komponenty na základě konkrétních výkonnostních metrik. Spojení musí zůstat bezpečné při fyzickém namáhání a zároveň musí umožnit rychlé odpojení během údržby. Standardní holé svorky neposkytují dostatečnou ochranu proti znečištění životního prostředí a vystavují živé obvody náhodnému uzemnění.

Chcete-li navázat spolehlivé připojení, vyhodnoťte tyto základní parametry:

1. Vytahovací síla: Mechanická odolnost potřebná k oddělení drátu od krimpovacího válce.

2. Vodivost: Schopnost základního kovu přenášet proud s minimálním úbytkem napětí.

3. Dielektrická pevnost: Schopnost izolace odolat vysokému napětí bez porušení.

4. Udržení spojení: Třecí uložení mezi samčím výstupkem a zásuvkou samice.

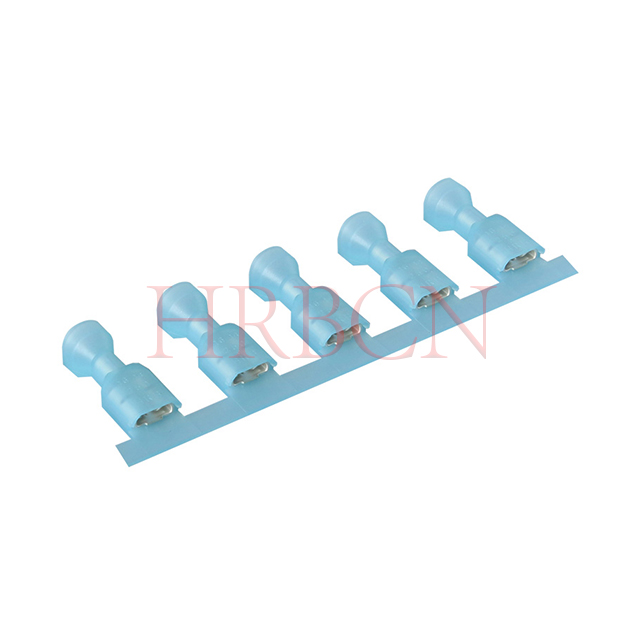

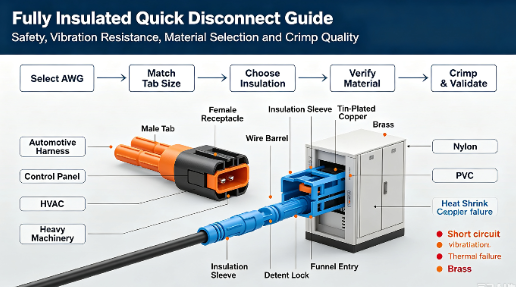

Plně izolované připojení zahrnuje samčí jazýček, zásuvku samice, válec drátu a izolační pouzdro. Objímka zakrývá připojení a pomáhá zabránit kontaktu nechráněného kovu s blízkými dráty, nástroji nebo kovovými povrchy. Podporuje také drát v blízkosti krimpovací oblasti, snižuje namáhání měděných pramenů a pomáhá udržovat spolehlivé spojení v aplikacích s vysokými vibracemi.

Typy a materiály svorek pro rychlé odpojení

Tvarové faktory a konfigurace spojení

Výběr správného tvarového faktoru zcela závisí na rozvržení aplikace a aktuální zátěži. Spade nebo blade terminály představují průmyslový standard pro relé a spínače. Nabízejí velký povrchový kontakt pro účinný přenos proudu. Kulové spojky mají válcový profil. Automobiloví a námořní technici je upřednostňují pro jejich efektivní tvar. Poskytují bezpečnou, zaklapávací akci, která odolává bočnímu tahu. Piggyback terminály slouží jako kombinované konektory. Vyznačují se jak mužským ouška, tak i zásuvkou pro ženy. Tato konstrukce umožňuje více připojení k jednomu koncovému sloupku. Jsou ideální pro prostorově omezenou distribuci energie.

Izolační materiály: Nylon vs. vinyl (PVC) vs. tepelně smršťovací

Izolační materiál diktuje odolnost vůči životnímu prostředí. Hodnotíme tři primární materiály pro nasazení v terénu.

Vinyl nabízí cenově výhodné řešení. Vyhovuje standardním průmyslovým prostředím s kontrolovaným klimatem. Nicméně vinyl má nižší teplotní prahy a může prasknout při extrémním chladu. Nylon poskytuje vynikající odolnost vůči rozpouštědlům a uhlovodíkům. Odolává mechanickému namáhání bez poškození. Inženýři preferují nylon pro automobilové a letecké aplikace. Tepelně smrštitelná izolace poskytuje maximální utěsnění vůči okolnímu prostředí. Při zahřátí se vnitřní lepidlo roztaví a zapouzdří plášť drátu. To vytváří vodotěsnou bariéru proti vlhkosti a korozi. Námořní a exponované automobilové aplikace vyžadují technologii tepelného smršťování.

Obecné kovy a pokovování

Kov jádra určuje elektrickou vodivost a mechanickou retenci. Jako standardní obecný kov slouží mosaz. Poskytuje dostatečnou vodivost a vysokou pevnost v tahu. Výrobci používají mosaz v univerzálních aplikacích Pocínovaná měď představuje vylepšení. Měď poskytuje vynikající elektrickou vodivost. Pocínování zvyšuje odolnost proti korozi. Průmyslová zařízení s vysokým proudem spoléhají na pocínovanou měď, aby se zabránilo tepelné degradaci v místě připojení. s rychlým odpojením .

Normy velikosti a barevného kódování

Průmyslové standardní barevné kódování zajišťuje přesné sladění vodičů. Červená izolace označuje kompatibilitu s vodiči 22-18 AWG. Modrá izolace odpovídá 16-14 AWG vodičům. Žlutá izolace je vhodná pro vodiče 12-10 AWG. Specifikace šířky štítku také splňují přísné normy. Mezi nejběžnější velikosti patří 0,250 palce, 0,187 palce a 0,110 palce. Přizpůsobení přesné šířky poutka k nádobce zajišťuje maximální kontakt s povrchem. Neodpovídající velikosti způsobují vysoký elektrický odpor a nebezpečné vytváření tepla.

Rychloupínací terminály pro automobilové aplikace

Kabeláž a připojení snímačů

Automobilové kabelové svazky vyžadují pečlivou organizaci. Prostor za přístrojovými deskami a ve dveřních panelech zůstává značně omezený. Plně izolované rychlospojky organizují, zajišťují a distribuují tyto složité elektroinstalační sítě. Propojují komponenty, jako jsou reproduktory, venkovní světla a pole senzorů. Izolované pouzdro zabraňuje zkratům při tření vodičů o kovové součásti šasi. Tato ochrana se ukazuje jako nezbytná v těsných automobilových dutinách, kde je běžné opotřebení.

Řízení vibrací a tepelných cyklů

Motorové prostory vystavují elektrické spoje extrémním podmínkám. Teploty rychle kolísají od bodu mrazu až po více než 200 stupňů Fahrenheita. Konstantní silniční vibrace testují mechanickou retenci. Standardní krimpovací spoje za těchto podmínek často selhávají. Inženýři specifikují svorky se zesílenými drátěnými úchyty. Konstrukce s dvojitým krimpováním zajišťuje jak holý vodič, tak plášť drátu. Tato metoda dvojitého úchopu zabraňuje mechanické únavě. Zajišťuje, že terminál zůstane připojený i přes nepřetržité vibrace motoru.

Modularita komponent

Moderní údržba vozidel vyžaduje efektivitu. Rychlé odpojení usnadňují rychlou výměnu součástí. Technici mohou okamžitě vyměnit světlomety, chladicí ventilátory a audio zařízení. Proces nevyžaduje žádné řezání drátem nebo pájení. Tato modularita výrazně zkracuje dobu oprav. Umožňuje terénním mechanikům obnovit funkčnost vozidla pomocí základního ručního nářadí. Plně izolované kryty zajišťují, že tato modulární připojení zůstanou v bezpečí před vlhkostí a nečistotami.

Rychloupínací terminály pro průmyslové a domácí aplikace

Ovládací panely s vysokou hustotou

Průmyslové ovládací panely obsahují stovky různých obvodů. Výběr komponentů pro prostorovou efektivitu a bezpečnost pohonu. Plně izolované svorky se hladce integrují do modulárních svorkovnic. Bezpečně distribuují energii mezi kabely programovatelného logického řídicího systému (PLC). Bezpečná dotyková připojení jsou v těchto prostředích povinná. Pracovníci údržby často provádějí odstraňování problémů na živém panelu. Plná izolace chrání techniky před náhodnými otřesy během diagnostických postupů.

HVAC a těžké stroje

Těžké stroje pracují pod neustálým mechanickým namáháním. Systémy HVAC odebírají značné startovací proudy. Terminály musí zvládat vysoké zatížení bez degradace. Aplikace zahrnují připojení řídicích desek, výkonných odsávacích ventilátorů a průmyslových termostatů. Vibrace velkých motorů mohou uvolnit podřadné spoje. Rychloodpojovače s vysokou přilnavostí udržují integritu obvodu. Zabraňují poklesům napětí, které by mohly poškodit citlivou řídicí elektroniku.

Domácí spotřebiče a bílé zboží

Bezpečnost spotřebitelů diktuje výrobní normy spotřebičů. Vnitřní rozvody v pračkách a ledničkách čelí neustálému pohybu. Vibrace motoru hrozí vyřazením elektrických spojů. Plně izolované rychlospojky zajišťují tyto vnitřní obvody. Chrání spotřebitele před potenciálním nebezpečím šoku. Izolace zabraňuje, aby se bludné dráty dostaly do kontaktu s kovovým krytem spotřebiče. Tato spolehlivost snižuje nároky na záruku a zajišťuje dlouhodobou funkčnost spotřebiče.

Bezpečnostní standardy a certifikace terminálů

Před specifikací komponent musí týmy nákupu ověřit soulad s předpisy. Průmyslové a OEM aplikace vyžadují certifikovaný hardware.

Seznam UL (Underwriters Laboratories) zaručuje, že terminál prošel přísnými bezpečnostními testy. Certifikace CSA (Canadian Standards Association) zajišťuje shodu se severoamerickými standardy. Shoda s RoHS (Restriction of Hazardous Substances) ověřuje nepřítomnost nebezpečných materiálů, jako je olovo. Hodnocení komponentů podle těchto norem snižuje odpovědnost a zajišťuje přijetí na globálním trhu.

Plně izolované vs. částečně izolované koncovky

Výběr mezi plně a částečně izolovanými terminály vyžaduje analýzu konkrétních omezení projektu. Inženýři musí zvážit počáteční náklady a dlouhodobou spolehlivost. Rozhodování také ovlivňují požadavky na vizuální kontrolu. Omezení prostoru v pouzdrech konektoru určují fyzické rozměry.

Rozdíl v jednotkových nákladech se zdá být v malém měřítku zanedbatelný. U tisíců připojení se však náklady násobí. I přes vyšší počáteční cenu poskytují plně izolované varianty značné dlouhodobé úspory. Výrazně snižují náklady na údržbu a prevenci poruch. Primárním kompromisem je vizuální kontrola. Plně izolované kryty zakrývají kovové spojení. Technici nemohou vizuálně ověřit hloubku sezení. Částečně izolované svorky umožňují vizuální potvrzení, ale odhalují obvod. Konečně, plně izolované svorky zabírají o něco více místa. Tento větší půdorys může zkomplikovat směrování v ultrahustých pouzdrech konektorů.

Závěr

• Proveďte audit svého aktuálního kusovníku a ujistěte se, že všechny specifikace terminálu odpovídají jejich environmentálním požadavkům.

• Zaveďte povinný plán kalibrace pro všechny ráčnové krimpovací nástroje na montážní lince.

• Standardizujte sady pro údržbu s barevně odlišenými terminály pro konkrétní aplikaci, abyste eliminovali chyby při opravách v terénu.

• Vyžádejte si vzorky od fyzického výrobce, aby provedli vlastní tahové testování a ověřili přídržnou sílu.

FAQ

Otázka: Jaký je rozdíl mezi plně izolovaným terminálem a částečně izolovaným terminálem?

Odpověď: Plně izolovaná koncovka zapouzdřuje jak válec pro krimpování drátu, tak celé spojovací rozhraní. Tím se zabrání jakémukoli obnaženému kovu po připojení. Částečně izolovaná svorka zakrývá pouze válec krimpovacího drátu, takže kovové protilehlé spojení je vystaveno potenciálnímu uzemnění nebo zkratu.

Otázka: Kdy bych měl specifikovat kulový konektor místo standardního rychlého odpojení čepele?

Odpověď: Specifikujte kulový konektor v prostředích vyžadujících aerodynamický profil a odolnost vůči bočnímu pohybu. Jejich válcový tvar usnadňuje průchod těsnými prostory. Jsou velmi oblíbené v automobilových a námořních aplikacích, kde je pro odolání vícesměrným vibracím nutné bezpečné zaklapnutí.

Otázka: Mohu použít standardní kleště k zalisování plně izolované koncovky pro rychlé odpojení?

Odpověď: Ne. Standardní kleště nerovnoměrně rozdrtí koncovku, poškodí izolaci a nezajistí měděné prameny. Musíte použít ráčnový krimpovací nástroj určený speciálně pro izolované koncovky. Tento nástroj vyvíjí přesný tlak a zajišťuje bezpečné, plynotěsné elektrické připojení bez proražení ochranného pouzdra.

Otázka: Jaké vodiče (AWG) jsou nejběžnější pro automobilové rychlospojky?

A: Automobilové aplikace primárně používají vodiče v rozsahu od 22 AWG do 10 AWG. Svorky jsou barevně odlišeny pro tyto velikosti: červená se hodí pro 22-18 AWG pro senzory a světla s nízkým odběrem, modrá se hodí pro 16-14 AWG pro standardní příslušenství a žlutá se hodí pro 12-10 AWG pro vysokoproudé komponenty, jako jsou chladicí ventilátory a výkonná relé.

Otázka: Proč jsou v motorových prostorech preferovány nylonové izolované koncovky před vinylem?

Odpověď: Nylon nabízí vynikající tepelnou stabilitu a chemickou odolnost ve srovnání s vinylem. Motorové prostory vystavují součásti extrémnímu teplu, oleji a automobilovým kapalinám. Vinyl se za těchto podmínek může roztavit, prasknout nebo degradovat. Nylon si zachovává svou strukturální integritu a zajišťuje, že spojení zůstane bezpečné a plně izolované i při mechanickém namáhání.

Otázka: Jak zjistím správnou velikost jazýčku pro svorku pro rychlé odpojení?

Odpověď: Velikost jazýčku je určena změřením šířky samčí čepele. Průmyslové standardy jsou 0,250 palce, 0,187 palce a 0,110 palce. Zásuvku musíte přesně přizpůsobit šířce samčího jazýčku, abyste zajistili správný povrchový kontakt, maximální vodivost a adekvátní mechanické uchycení.
