Otázka: Jaké jsou základní parametry 6,35mm plně izolovaného samčího odpojovacího terminálu (AWG16-14)?
A: Typ svorek pro rychlé odpojení: Typ s jazýčky/rovný
Velikost drátu: AWG16-14 (1,31-2,08 mm²)
Šířka spojovací karty: 6,35 (0,250')
Tloušťka protikusu: 0,8 mm
Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

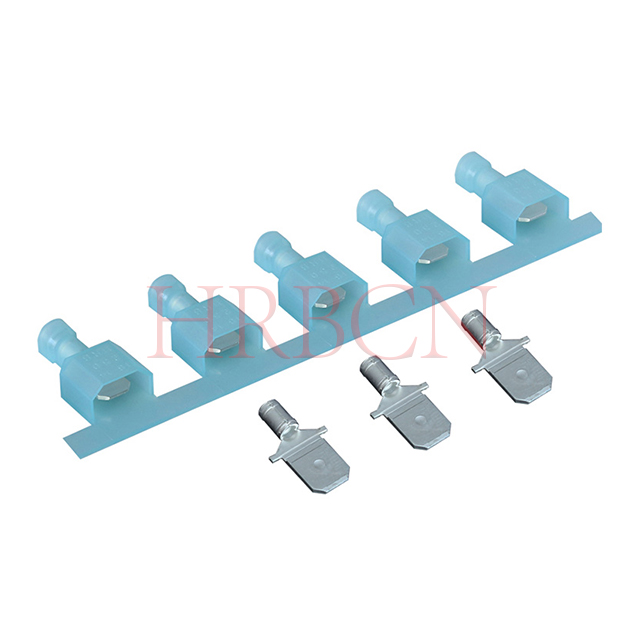

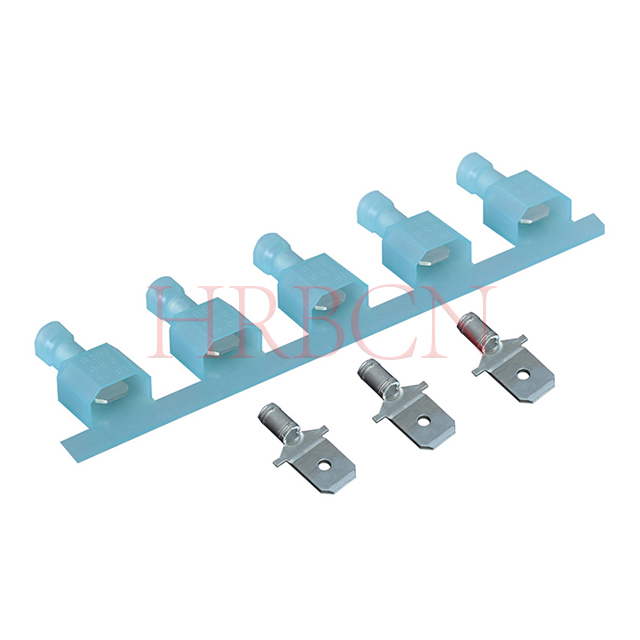

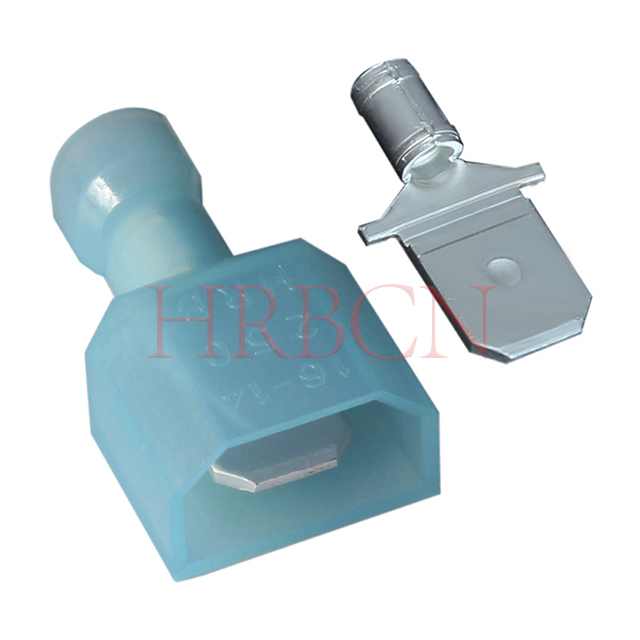

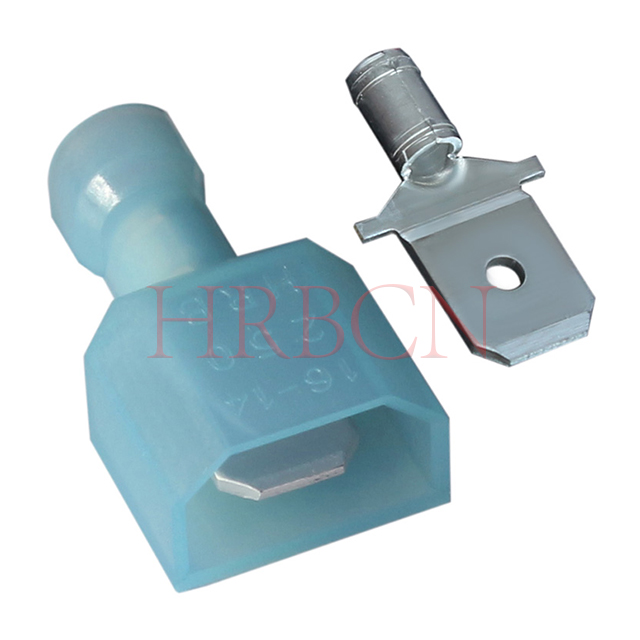

O: Jaké jsou rozdíly mezi M6351FNS-5(8)-b; M6351FNS-5(8)-bl; M6351FNS-5(8)-b(A); Svorky M6351FNS-5(8)-b1(A)? Jak vybrat ten správný?
Odpověď: Všechny patří do série M6351FNS 6,35 mm plně izolované samčí přímé svorky.
Pravidla kódování jsou následující:
①: 5(8) znamená tloušťku koncovky: 0,8 mm.
②: b / b1 představují různé vnitřní průměry izolace a rozsah tloušťky vodiče, obojí pro zapojení AWG16-14. b=Ins. Průměr, Max: 4,06 mm; b1=Ins. Průměr, Max: 6,60 mm.
③: Bez přípony (A) využívá strukturu Hole Detent se silným blokováním a antivibračním výkonem; s příponou (A) využívá strukturu Dimple Detent pro hladší zapojování a odpojování se standardní zajišťovací silou.
Průvodce výběrem:
①: Vyberte b / b1 bez přípony (A) pro scénáře vyžadující pevné zajištění a odolnost proti vibracím;
②: Vyberte b(A) / b1(A) pro aplikace vyžadující snadné vkládání a vyjímání s konvenčním požadavkem na zamykání;
③: Vyberte b nebo b1 podle skutečného vnějšího průměru drátu, abyste zajistili dokonalé zalisování a usazení izolace.
Otázka: Jaká je MOQ pro 6,35 mm 0,250' izolovaný terminál?
A: MOQ: 5000ks/položka.
Otázka: Jaká je dodací lhůta pro 6,35 mm 0,250' izolovaný terminál?
A: L/T: 3-4 týdny.
Otázka: Jaká je maximální teplota pro tento 6,35mm terminál?
A: Maximální teplota je 105ºC
Otázka: Jaký je rozdíl mezi konektory 4,75 mm a 6,35 mm?
Odpověď: Rozdíl je v šířce záložky terminálu. 4,75 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,35 mm
konektory zvládají vyšší proudy.
Otázka: Jak mohu vybrat správnou velikost AWG?
Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG16-14, což zajišťuje správné zalisování.
Otázka: Jsou tyto konektory izolované?
Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.
Otázka: Jakou velikost vodiče podporuje AWG16-14?
Odpověď: Tato svorka je vhodná pro vodiče AWG16-14 s plochou průřezu vhodnou pro středněproudé elektrické a obecné aplikace v automobilovém zapojení.

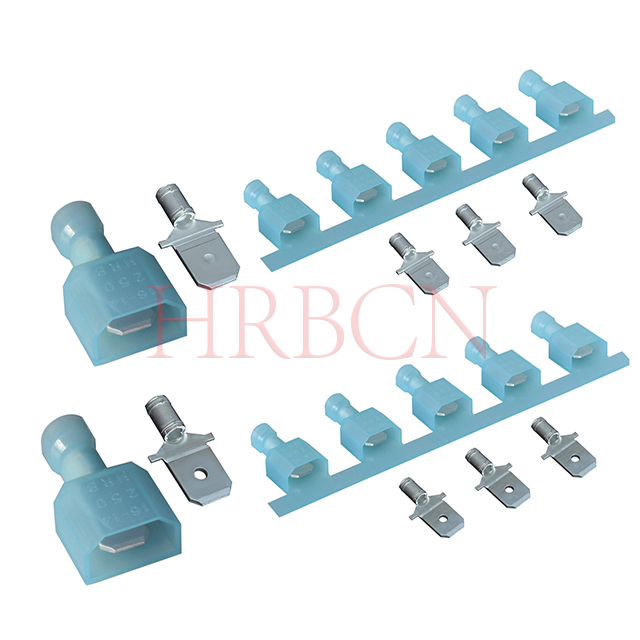

Otázka: Jaký je rozdíl mezi modely s a bez přípony (A)?
①Bez přípony (A):
Přijímá strukturu Hole Detent. Uzamyká se kruhovým otvorem, vyznačuje se silnou retenční schopností, odolností proti vysunutí a odolností proti vibracím.
②S příponou (A):
Přijímá strukturu Dimple Detent. Polohuje se pomocí stlačení pružiny, což zajišťuje hladší vkládání a vyjímání se standardní zajišťovací silou.
Otázka: Co je 6,35mm zástrčka pro odpojení?
A: 6,35 mm samec odpojovací svorka je druh 0,250 palcové lopatkové svorky s šířkou 6,35 mm.
Jedná se o plně izolovaný kabel pro připojení komponent vyrobený z pocínované mosazi a nehořlavého nylonu, široce spojený s 6,35 mm samičími svorkami pro rychlé připojení a odpojení.
Běžně se používá v automobilových kabelových svazcích, domácích spotřebičích a průmyslových zařízeních pro připojení obvodů a je k dispozici v různých rozsazích tloušťky vodičů AWG12-10, AWG16-14 a AWG22-18.
Otázka: Jaký je rozdíl mezi spojením s rovnými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?
Odpověď: Přímé zásuvkové svorky i vlajkové zásuvkové svorky mohou být spojeny se samčími odpojovacími svorkami stejné specifikace.
Hlavní rozdíly jsou směr instalace, uspořádání kabeláže a scénář aplikace:
①: Přímá samičí svorka má inline přímou strukturu s kabeláží a připojením v přímém horizontálním směru.
②: Vlajková zásuvka se vyznačuje pravoúhlým designem praporku, který otočí směr kabeláže o 90 stupňů pro boční vedení a instalaci šetřící místo.
③: Elektrický výkon, jmenovitý proud a konstrukce aretace jsou u obou typů shodné se stejnou velikostí jazýčku a tloušťkou drátu.
Průvodce výběrem:
①: Pro lineární vedení, přímé uspořádání kabelových svazků a dostatečný instalační prostor zvolte rovné samičí svorky.
②: Pro omezený montážní prostor, vedení pod úhlem 90° a kompaktní vnitřní kabeláž zařízení vyberte vlajkové svorky.
③: Dodržujte stejnou šířku jazýčku a průřez vodiče AWG, abyste zajistili dokonalé spojení s odpovídajícími zástrčkami.
Otázka: Jaké jsou rozdíly mezi terminály 0,110', 0,187', 0,205' a 0,250'? Jak vybrat správnou velikost?
Odpověď: Tato čísla se týkají šířky jazýčku svorek pro rychlé odpojení v palcích:
0,110' je nejmenší velikost pro slaboproudé signálové a pomocné obvody;
0,187' je nejběžnější univerzální velikost pro středně slaboproudé rozvody;
0,205' nabízí větší kontaktní plochu pro vyšší proud a stabilnější připojení;
0,250' je největší velikost, navržená pro těžké a vysoce výkonné hlavní obvody.
Chcete-li vybrat, přizpůsobte šířku svorkovnice vašemu protilehlému konektoru, vodiči AWG, pracovnímu proudu a instalačnímu prostoru. Používejte menší velikosti pro signální vedení a větší velikosti pro hlavní napájení a silnoproudé aplikace.
