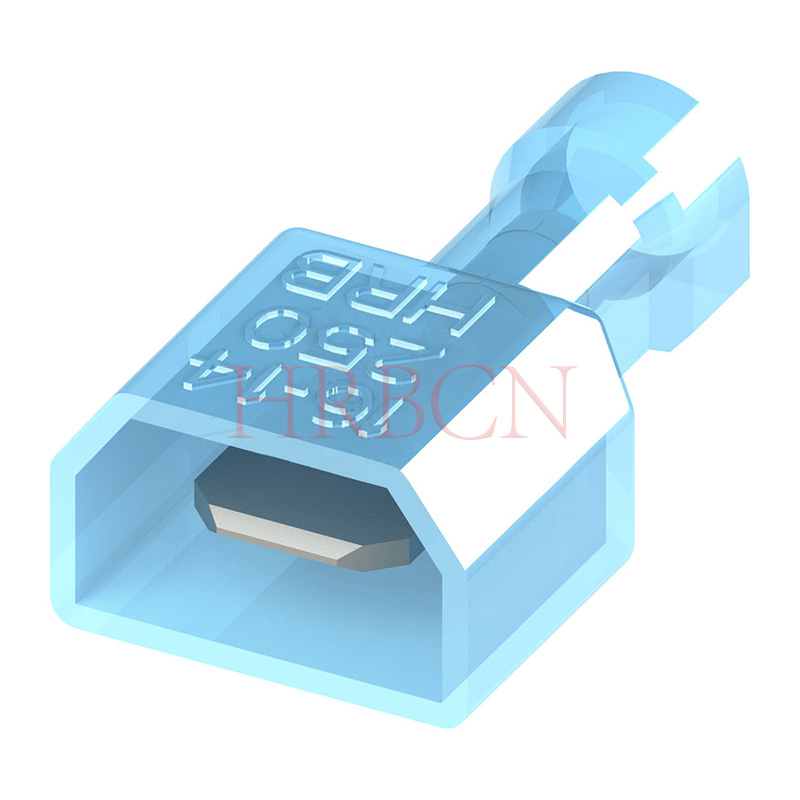

M6351FNL-5(8)-b
HRB
(250) katalog přímých samčích koncovek.pdf
| č. dílu | A | B | C | D | E | F | G | H | Velikost drátu | Ins Dia. max |
| M6351FN(S)-5(8)-bl | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG #16-14 | 6,60 mm |
| M6351FN(S)-5(8)-b1(A) | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG #16-14 | 6,60 mm |
| M6351FN(S)-5(8)-R | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-R(A) | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-b | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG #16-14 | 4,06 mm |
| M6351FN(S)-5(8)-b(A) | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG #16-14 | 4,06 mm |
| M6351FN(S)-5(8)-R1 | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 13.25 | 0.78 | 23.70 | 10.20 | 8.95 | 6.30 | 15.60 | 0.80 | AWG č. 12-10 | 8,13 mm |
| M | 6351 | F | N | S | 8 | (5) | R1 | (A) |
| A | B | C | D | E | F | G | H | J |
A. Typ: M=Dokončený
B. Typ produktu: 6351=Plně izolovaná rovná zástrčka.
C. F=Plně izolované
D. N=Nylon B=Mosaz
E. Způsob balení: S=pás L=volný kus
F. Série: 1=2,8mm (0,110 palce) 2=5,2mm (0,205 palce)
8=4,8mm (0,187 palce) 5=tloušťka 2,3 mm.
0,50mm(0,020in.) 8=tloušťka 0,80mm(0,032in.)
H. R=Červená(22-18 AWG) R1=izolace vodiče max. průměr 3,80 mm
b=modrá (16-14 AWG) b1=izolace vodičů max. průměr 4,50 mm
J. A=Typ se slepým otvorem polotovar=Typ s průchozím otvorem
