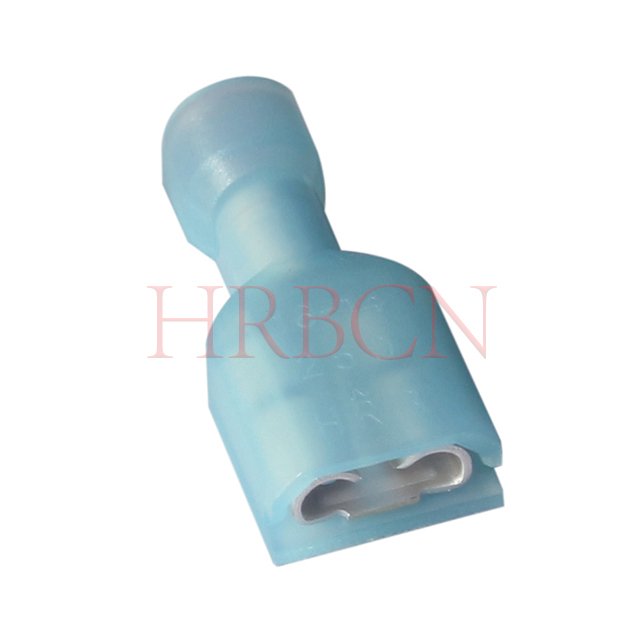

Otázka:  Jaké jsou základní parametry 6,35mm plně izolovaného odpojovacího terminálu (AWG 16-14)?

A: Typ svorek pro rychlé odpojení: Zásuvka/přímá

Velikost drátu: AWG16-14 (1,31-2,08 mm²)

Šířka spojovací karty: 6,35 (0,250')

Tloušťka protikusu: 0,8 mm

Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

Otázka:  Jaká je MOQ pro 6,35 mm 0,250' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 6,35 mm 0,250' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 6,35mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG16-14 použít v prostředí s vibracemi automobilu?

Odpověď:  Ano, tato zásuvka AWG16-14 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro obvody středního proudu, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,75 mm a 6,35 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,75 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,35 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro  vodiče AWG16-14 (1,31-2,08 mm²), což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG16-14?

A: Svorky AWG 16-14 jsou určeny pro vodiče s průřezem vhodným pro elektrické aplikace středního až vysokého proudu.

Otázka: Jaké certifikace mají konektory HRB (UL, RoHS, REACH)?

Odpověď:  Konektory HRB mají certifikace UL/cUL, RoHS a REACH plus klíčová automobilová a průmyslová schválení.

UL/cUL: Certifikováno podle UL 1977  (spisové číslo E322751)

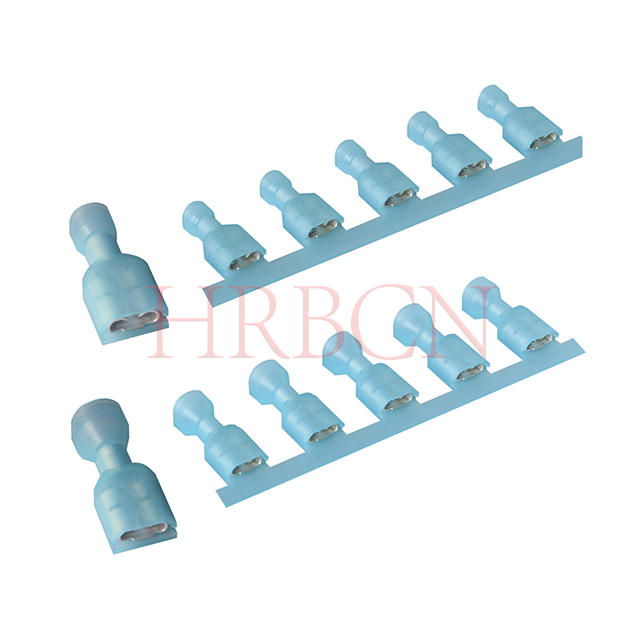

Otázka: Jaký je rozdíl mezi M6350FNS-5(8)-b a M6350FNS-5(8)-b1 a jak mohu vybrat ten správný pro svou aplikaci?

Odpověď:  Jediný rozdíl mezi M6350FNS-5(8)-b a M6350FNS-5(8)-b1 je maximální průměr izolace vodiče.

Veškerý elektrický výkon, velikost spojení a specifikace materiálu jsou naprosto stejné.

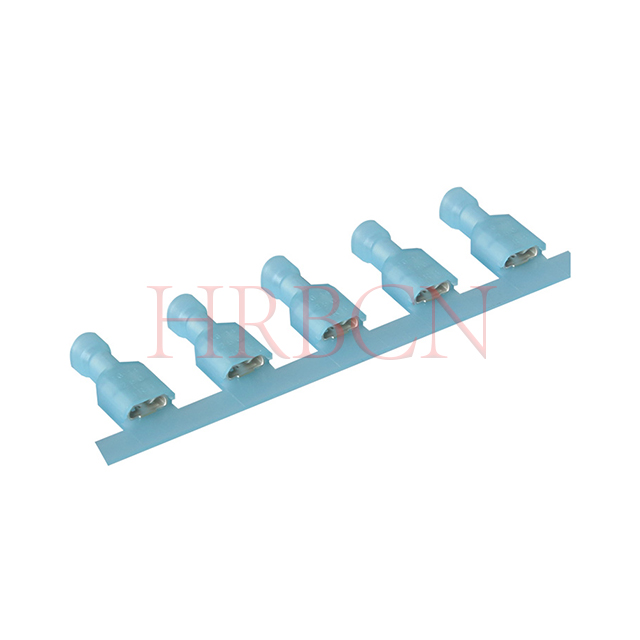

①M6350FNS-5(8)-b: Maximální průměr izolace vodiče 4,06 mm

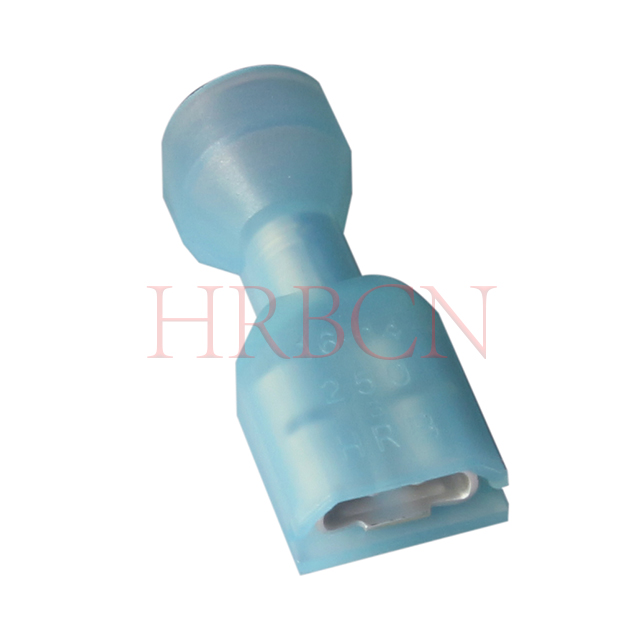

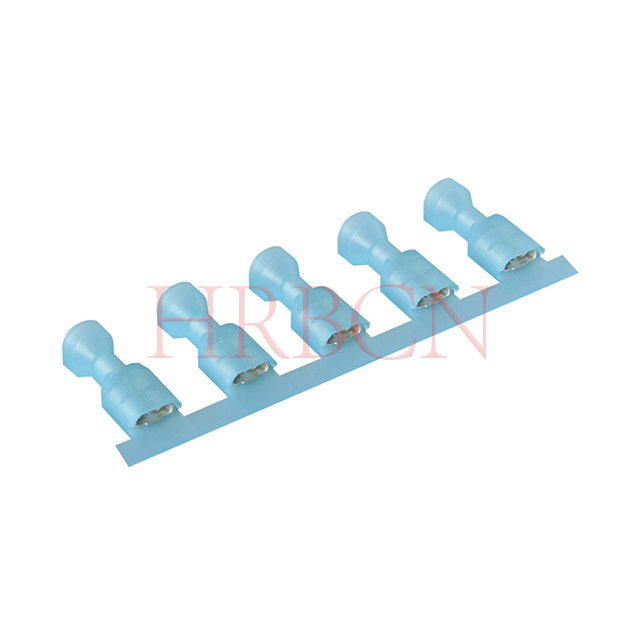

②M6350FNS-5(8)-b1: Maximální průměr izolace vodiče 6,60 mm

Průvodce výběrem:

Zvolte -b, když je vnější průměr izolace vodiče menší než 4,06 mm.

Zvolte -b1, pokud se vnější průměr izolace vašeho vodiče pohybuje do 6,60 mm.

Otázka: Jaký je rozdíl mezi AWG16-14 a AWG22-18? Jak vybrat správnou velikost drátu?

A:  Vodiče AWG16-14 mají větší průřez a podporují vyšší proudové zatížení, ideální pro hlavní silové a středoproudé obvody. Oproti tomu vodiče AWG22-18 jsou tenčí, určené pro slaboproudé a pomocné rozvody.

Vyberte AWG16-14 pro vysoce výkonné komponenty a náročné aplikace, zatímco AWG22-18 se doporučuje pro signální vedení a pomocné elektrické systémy.

Otázka: Jaký je rozdíl mezi balením volných kusů a balením na cívku pro terminály a jak vybrat to správné?

Odpověď: Balení s volným kusem znamená, že koncovky jsou dodávány v hromadných jednotlivých pytlích, zatímco balení na cívkách navíjí koncovky na souvislé plastové cívky.

①Volné balení: Pro ruční montáž, malosériovou výrobu, laboratorní opravy a údržbu; snadné vzít malé množství najednou.

②Balení navijáku: Pro automatické krimpovací stroje a velkoobjemovou hromadnou výrobu; kompatibilní s automatizovaným vybavením kabelových svazků pro zvýšení účinnosti.

Vyberte si volné balení pro ruční použití a malé objednávky; pokud používáte automatické krimpovací zařízení pro velkosériovou výrobu, zvolte balení cívek.

Otázka: Proč existují tři barvy – červená, modrá a žlutá – pro stejnou rovnou izolovanou zásuvku (řada M6350)?

Odpověď: Červené, modré a žluté barvy v řadě M6350 jsou průmyslové standardní barevné kódování, které označuje kompatibilní průřez vodiče (AWG) a plochu průřezu. Všechny ostatní rozměry a elektrické specifikace jsou totožné.

①Červená (R)：AWG22–18 (0,32–0,82 mm²)

②Modrá (B)：AWG16–14 (1,30–2,08 mm²)

③Žlutá (Y)：AWG12–10 (3,31–5,26 mm²)

Tento barevný systém umožňuje rychlý a bezchybný výběr při ruční montáži a údržbě.

Dodržování

• Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

• Směrnice o vozidlech s ukončenou životností (2000/53/ES)

• AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

• Evropské nařízení POPs (EU) 2019/1021

• Evropské nařízení POPs (EU) 2024/2570

• Evropské nařízení POPs (EU) 2025/718

• Evropské nařízení POPs (EU) 2023/1608

• Evropské nařízení POPs (EU) 2019/1021

• Evropské nařízení POPs (EU) 2025/843

• Evropské nařízení POPs (EU) 2025/1930

• Nařízení (ES) Np 1907/2006 o REACH

• Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2

Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:

1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.

4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
