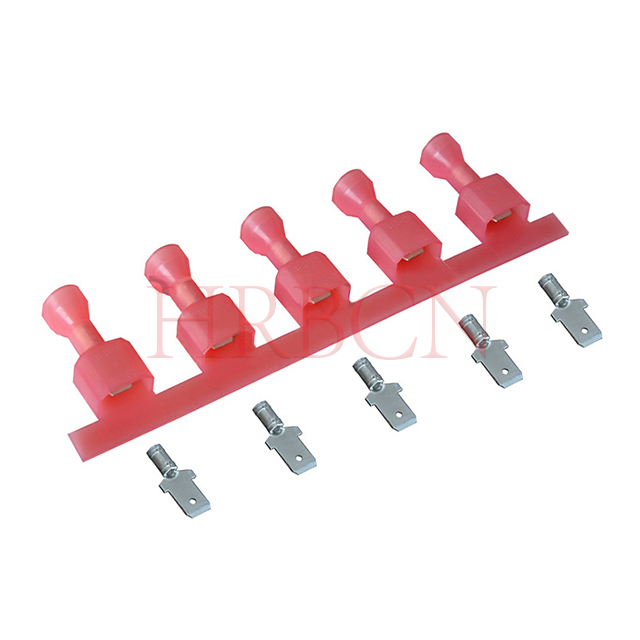

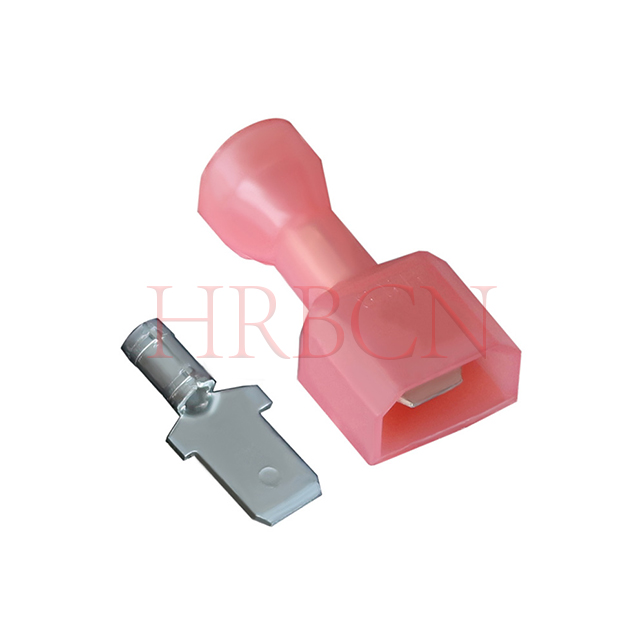

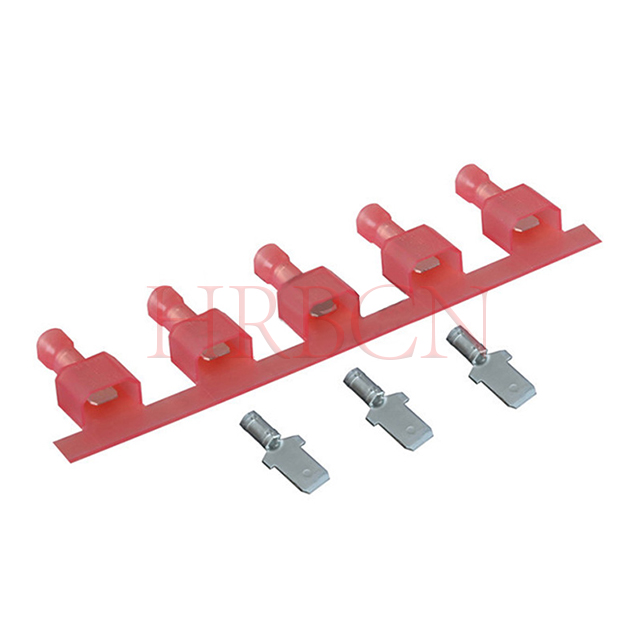

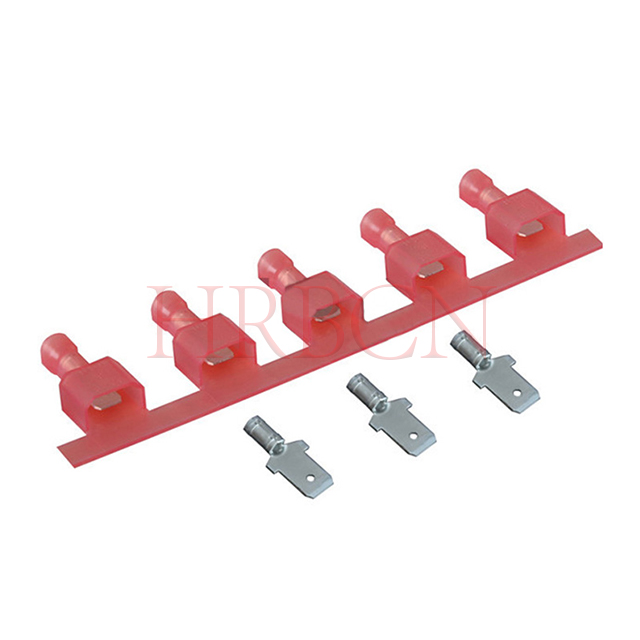

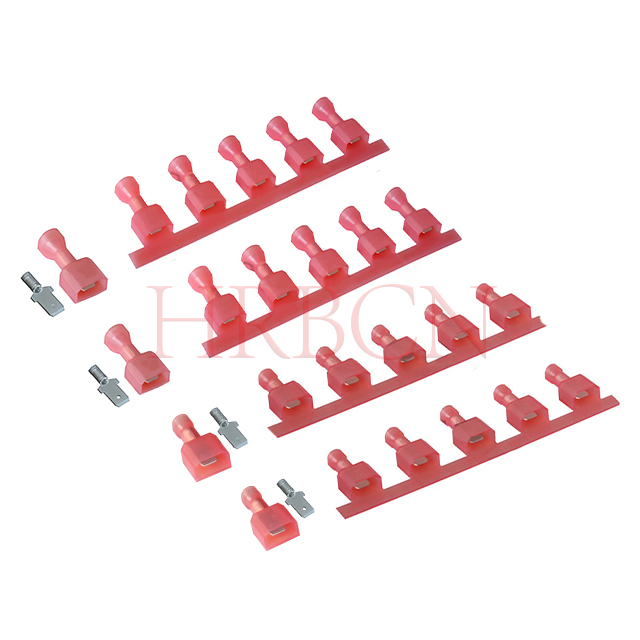

4,8mm plně izolovaný samec odpojovací terminál (AWG 22-18)

Sdílet s:

4,8mm plně izolovaný samec odpojovací terminál (AWG 22-18)

M6351FNS-8(8)-R; M6351FNS-8(8)-R1; M6351FNS-8(8)-R(A); M6351FNS-8(8)-R1(A)

Tato HRB 4,8mm plně izolovaná odpojovací svorka samec je určena pro AWG 22-18 měřidlo drátu. Vyrobeno z vysoce kvalitní pocínované mosazi, poskytuje vynikající elektrickou vodivost, odolnost proti oxidaci a stabilní přenos proudu. Nylonová izolace zpomalující hoření splňuje UL94V-2 standardní, zajišťující bezpečnou izolaci a spolehlivou ochranu. Hodnoceno na 10A 300V, podporuje konstrukční možnosti jak Hole Detent, tak Dimple Detent, aby vyhovovaly různým požadavkům na zamykání a zasouvání. S vynikající odolností proti vibracím a krimpovacím výkonem je široce používán v automobilových kabelových svazcích, domácích spotřebičích, průmyslových řídicích zařízeních a připojeních středoproudých obvodů, plně v souladu s environmentálními normami RoHS.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M6351FNS-8(8)-R; M6351FNS-8(8)-R1; M6351FNS-8(8)-R(A); M6351FNS-8(8)-R1(A)
Značka:
HRB
Kód:
8536909000

Definice P/N

HRB P/N	Tloušťka spojovací plošky	Kompatibilní rozsah průměrů izolace	SPQ (ks)	Záchytka
M6351FNS-8(5)-R	Rozměr 4,8 x 0,5 mm	3,05 mm	1500/role	Otvor
M6351FNS-8(8)-R	4,8 x 0,8 mm	3,05 mm	1500/role	Otvor
M6351FNL-8(5)-R	Rozměr 4,8 x 0,5 mm	3,05 mm	1000/pytel	Otvor
M6351FNL-8(8)-R	4,8 x 0,8 mm	3,05 mm	1000/pytel	Otvor
M6351FNS-8(5)-R1	Rozměr 4,8 x 0,5 mm	5,84 mm	1000/role	Otvor
M6351FNS-8(8)-R1	4,8 x 0,8 mm	5,84 mm	1000/role	Otvor
M6351FNL-8(5)-R1	Rozměr 4,8 x 0,5 mm	5,84 mm	1000/pytel	Otvor
M6351FNL-8(8)-R1	4,8 x 0,8 mm	5,84 mm	1000/pytel	Otvor
M6351FNS-8(5)-R(A)	Rozměr 4,8 x 0,5 mm	3,05 mm	1500/role	Otvor
M6351FNS-8(8)-R (A)	4,8 x 0,8 mm	3,05 mm	1500/role	Důlek
M6351FNL-8(5)-R (A)	Rozměr 4,8 x 0,5 mm	3,05 mm	1000/pytel	Důlek
M6351FNL-8(8)-R (A)	4,8 x 0,8 mm	3,05 mm	1000/pytel	Důlek
M6351FNS-8(5)-R1 (A)	Rozměr 4,8 x 0,5 mm	5,84 mm	1000/role	Důlek
M6351FNS-8(8)-R1 (A)	4,8 x 0,8 mm	5,84 mm	1000/role	Důlek
M6351FNL-8(5)-R1 (A)	Rozměr 4,8 x 0,5 mm	5,84 mm	1000/pytel	Důlek
M6351FNL-8(8)-R1 (A)	4,8 x 0,8 mm	5,84 mm	1000/pytel	Důlek

Typ: M=Dokončeno
Typ produktu: 6351=Plně izolovaná přímá zástrčka
F=All inclusive izolace
N=nylon
Způsob balení: S=proužek L=volný kus
Řada: 8 = 4,8 mm (0,187 palce)
R=Červená(22-18 AWG), Ins. Průměr, Max: 3,05; R1=Červená(22-18 AWG), Ins. Průměr, Max: 5,84
Bez přípony (A): Zarážka otvoru; S příponou (A): Zarážka důlku

Technické parametry

Jmenovitý proud: 10A AC, DC
Jmenovité napětí: 300V AC, DC
Provozní teplota: -25 ºC až +105 ºC
Materiál: Pouzdro: Nylon66 UL 94V-2; Terminál: mosaz. Pocínováno
Velikost štítku: 4,8 x 0,8 mm nebo 4,8 x 0,5 mm
Použitelný vodič: AWG 22-18 (0,32-0,82 mm²)
Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm
Síla vložení a zástrčka: ≤7,8 kg
Síla vytažení a zástrčka: ≥3,0 kg
Koncovka vedení a síla: ≥5,0 kg

Vlastnosti produktu

Kapacita: Jeden
Krimpovací: F-krimpování
Typ hlavně: Uzavřený
Ukončit na: Drát&kabel
S izolací: Plně izolovaná
Balení: Pás/cívka nebo volné kusy v pytlích

Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V

Schéma páření

HRB AWG22-18 0,32-0,82 mm ²izolované samčí koncovky (řada M6351 AWG22-18) se obvykle hodí

Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály

Tato izolovaná zásuvka HRB 4,8 mm 0,187' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.

Otázka: Jaké jsou základní parametry 4,8mm plně izolovaného samčího odpojovacího terminálu (AWG 22-18)?

A: Typ svorek pro rychlé odpojení: Typ s jazýčky/rovný

Velikost drátu: AWG22-18 (0,32-0,82 mm²)

Šířka spojovací karty: 4,8 (0,187')

Tloušťka spojovacího jazýčku: 0,5 mm/0,8 mm

Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

O: Jaké jsou rozdíly mezi M6351FNS-8(8)-R; M6351FNS-8(8)-R1; M6351FNS-8(8)-R(A); Svorky M6351FNS-8(8)-R1(A)? Jak vybrat ten správný?

Odpověď: Všechny patří do série M6351FNS 4,8 mm plně izolované samčí přímé svorky.

Pravidla kódování jsou následující:

①: 8(8) znamená tloušťku výčnělku: 0,8 mm; 8(5) znamená tloušťku koncovky: 0,5 mm.

②: R / R1 představují různé vnitřní průměry izolace a rozsah tloušťky vodiče, obojí pro kabeláž AWG 22-18. R=Ins. Průměr, Max: 3,05 mm; R1=Ins. Průměr, Max: 5,84 mm.

③: Bez přípony (A) využívá strukturu Hole Detent se silným blokováním a antivibračním výkonem; s příponou (A) využívá strukturu Dimple Detent pro hladší zapojování a odpojování se standardní zajišťovací silou.

Průvodce výběrem:

①: Vyberte standardní R / R1 bez přípony (A) pro scénáře vyžadující pevné uzamčení a odolnost proti vibracím;

②: Vyberte R(A) / R1(A) pro aplikace vyžadující snadné vkládání a vyjímání s konvenčním požadavkem na zamykání;

③: Vyberte R nebo R1 podle vašeho skutečného vnějšího průměru drátu, abyste zajistili dokonalé zalisování a usazení izolace.

Otázka: Jaká je MOQ pro 4,8mm 0,187' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 4,8 mm 0,187' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 4,8mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG 22-18 použít v prostředí s vibracemi automobilu?

Odpověď: Ano, tato zásuvka AWG 22-18 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro pomocné obvody, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,8 mm a 6,3 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,8 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,3 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG 22-18, což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka: Jakou velikost vodiče podporuje AWG 22-18?

A: Svorky AWG 22-18 jsou určeny pro vodiče s průřezem vhodným pro nízko až středněproudé elektrické aplikace.

Otázka: Jaký je rozdíl mezi modely s a bez přípony (A)?

①Bez přípony (A):

Přijímá strukturu Hole Detent. Uzamyká se kruhovým otvorem, vyznačuje se silnou retenční schopností, odolností proti vysunutí a odolností proti vibracím.

②S příponou (A):

Přijímá strukturu Dimple Detent. Polohuje se pomocí stlačení pružiny, což zajišťuje hladší vkládání a vyjímání se standardní zajišťovací silou.

Otázka: Co je 4,8mm samec odpojovací svorka?

A: 4,8 mm samec odpojovací svorka je druh 0,187 palcové lopatkové svorky s šířkou 4,8 mm.

Jedná se o plně izolovaný kabel pro připojení komponent vyrobený z pocínované mosazi a nehořlavého nylonu, široce spojený s 4,8mm samičími svorkami pro rychlé připojení a odpojení.

Běžně se používá v automobilových kabelových svazcích, domácích spotřebičích a průmyslových zařízeních pro připojení obvodů, k dispozici v různých rozsazích tloušťky vodičů AWG16-14 a AWG22-18.

Otázka: Je tento terminál vhodný pro použití v automobilech?

Odpověď: Ano, tato plně izolovaná zásuvka je široce používána v automobilových elektroinstalačních systémech díky svému bezpečnému připojení a

odolnost proti vibracím.

Otázka: Jaký je rozdíl mezi spojením s rovnými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?

Odpověď: Přímé zásuvkové svorky i vlajkové zásuvkové svorky mohou být spojeny se samčími odpojovacími svorkami stejné specifikace.

Hlavní rozdíly jsou směr instalace, uspořádání kabeláže a scénář aplikace:

①: Přímá samičí svorka má inline přímou strukturu s kabeláží a připojením v přímém horizontálním směru.

②: Vlajková zásuvka se vyznačuje pravoúhlým designem praporku, který otočí směr kabeláže o 90 stupňů pro boční vedení a instalaci šetřící místo.

③: Elektrický výkon, jmenovitý proud a konstrukce aretace jsou u obou typů shodné se stejnou velikostí jazýčku a tloušťkou drátu.

Průvodce výběrem:

①: Pro lineární vedení, přímé uspořádání kabelových svazků a dostatečný instalační prostor zvolte rovné samičí svorky.

②: Pro omezený montážní prostor, vedení pod úhlem 90° a kompaktní vnitřní kabeláž zařízení vyberte vlajkové svorky.

③: Dodržujte stejnou šířku jazýčku a průřez vodiče AWG, abyste zajistili dokonalé spojení s odpovídajícími zástrčkami.
