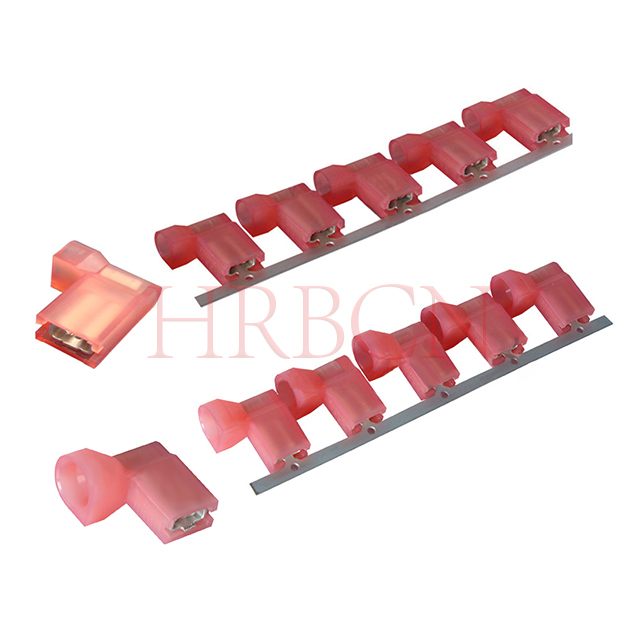

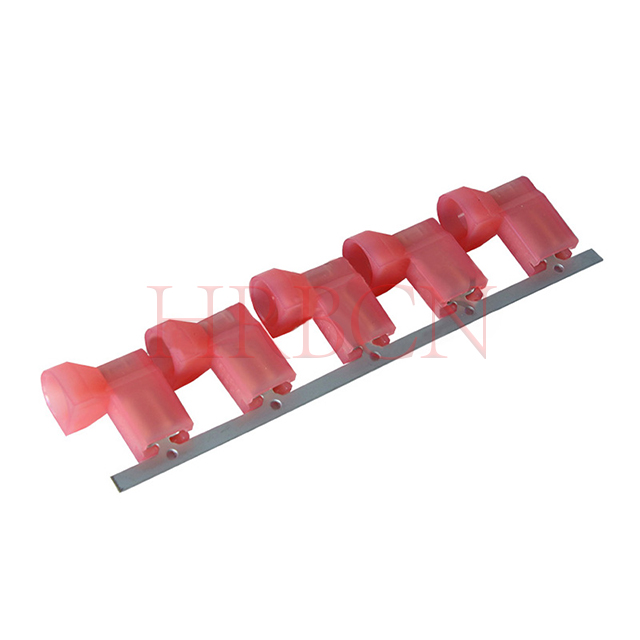

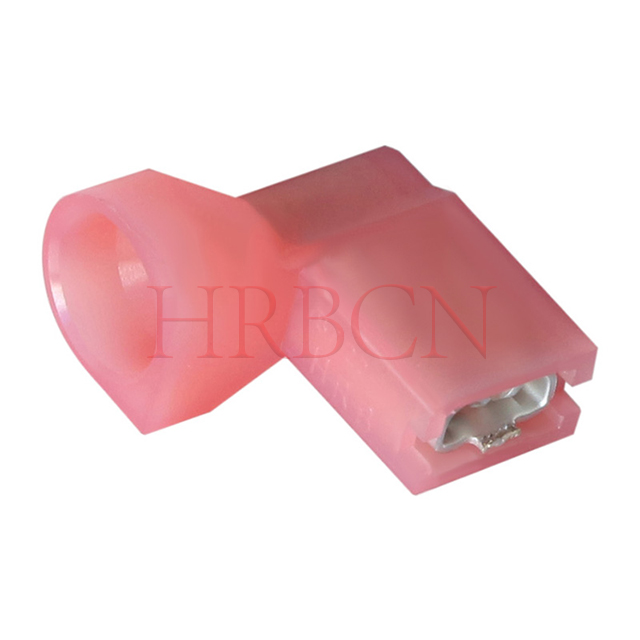

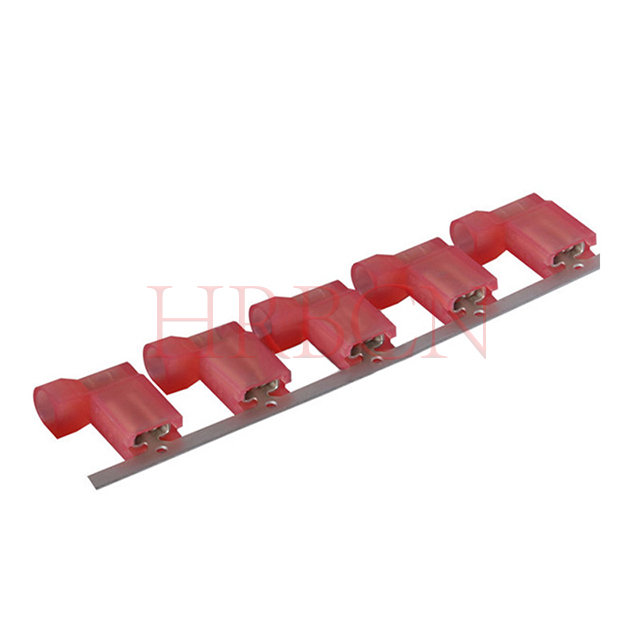

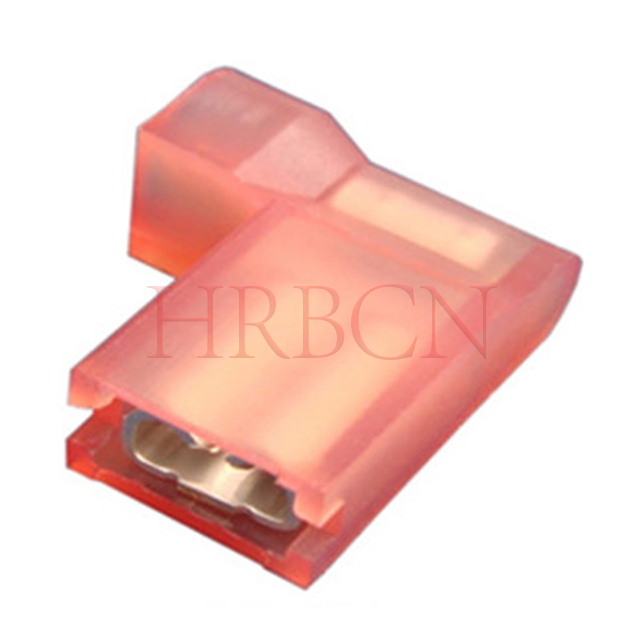

4,8mm plně izolovaná zásuvka pro odpojení vlaječky (AWG 22-18)

M7600FNS-8(5)-R; M7600FNS-8(8)-R; M7600FNS-8(5)-R1; M7600FNS-8(8)-R1
The HRB M7600 série 4,8 mm plně izolovaná zásuvka pro odpojení vlajky je navržen pro AWG 22-18 (0,32–0,82 mm²) dráty. Díky pravoúhlému designu vlajky umožňuje pohodlné boční zapojení a prostorově úspornou instalaci. Je vyroben z pocínované mosazi pro odolnost proti korozi a plně izolovaného pouzdra z nylonu 66 pro bezpečnost, je dimenzován na 10A 300V a funguje od -25 °C do +105 °C. Vhodné pro automobilovou elektroinstalaci, bílou techniku, průmyslové panely a LED osvětlení. Certifikováno UL, RoHS, REACH.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7600FNS-8(5)-R; M7600FNS-8(8)-R; M7600FNS-8(5)-R1; M7600FNS-8(8)-R1

  • HRB

  • 8536909000

Definice P/N


HRB P/N Tloušťka spojovací plošky
 Kompatibilní rozsah průměrů izolace SPQ (ks)
M7600FNS-8(5)-R Rozměr 4,8 x 0,5 mm 3,05 mm 2000/role
M0FNS 760-8(8)-R 4,8 x 0,8 mm 3,05 mm 2000/role
M0FNL 760-8(5)-R Rozměr 4,8 x 0,5 mm 3,05 mm 1000/pytel
M0FNL 760-8(8)-R 4,8 x 0,8 mm 3,05 mm 1000/pytel
M0FNS 760-8(5)-R1 Rozměr 4,8 x 0,5 mm 5,84 mm 1500/role
M0FNS 760-8(8)-R1 4,8 x 0,8 mm 5,84 mm 1500/role
M0FNL 760-8(5)-Rl Rozměr 4,8 x 0,5 mm 5,84 mm 1000/pytel
M0FNL 760-8(8)-Rl 4,8 x 0,8 mm 5,84 mm 1000/pytel

  • Typ: M=Dokončeno

  • Typ produktu: 7600=Plně izolovaná vlajková samice

  • F=All inclusive izolace

  • N=nylon

Způsob balení: S=proužek L=volný kus

  • Řada: 8 = 4,8 mm (0,187 palce)

  • R=Červená(22-18 AWG), Ins. Průměr, Max: 3,05; R1=Červená(22-18 AWG), Ins. Průměr, Max: 5,84


Technické parametry

  • Jmenovitý proud: 10A AC, DC

  • Jmenovité napětí: 300V AC, DC

  • Provozní teplota: -25 ºC až +105 ºC

  • Materiál: Pouzdro: Nylon66 UL 94V-2;  Terminál: mosaz. Pocínováno

  • Velikost štítku: 4,8 x 0,8 mm nebo 4,8 x 0,5 mm

  • Použitelný vodič: AWG 22-18 (0,32-0,82 mm²)

  • Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

  • Síla vložení a zástrčka: ≤7,8 kg

  • Síla vytažení a zástrčka: ≥3,0 kg

  • Koncovka vedení a síla: ≥5,0 kg


Vlastnosti produktu

  • Vlastnosti terminálu: Zarážka drátu

  • Kapacita: Jeden

  • Krimpovací: F-krimpování

  • Typ hlavně: Uzavřený

  • Ukončit na: Drát&kabel

  • S izolací: Plně izolovaná

  • Typ retence párování: Dimple lock

  • Balení: Pás/cívka nebo volné kusy v pytlích


Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V


Schéma páření


HRB AWG22-18 0,32-0,82 mm 2  izolovaná zásuvka na vlajku (řada M7600 AWG22-18) se obvykle spojuje s


Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály


Tato izolovaná zásuvka HRB 4,8 mm 0,187' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.





Otázka:  Jaké jsou základní parametry 4,8mm plně izolovaného odpojovacího terminálu (AWG 22-18)?

A: Typ svorek pro rychlé odpojení: Typ zásuvka/příznak

Velikost drátu: AWG22-18 (0,32-0,82 mm²)

Šířka spojovací karty: 4,8 (0,187')

Tloušťka spojovacího jazýčku: 0,5 mm/0,8 mm

Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

Otázka: Jaké jsou rozdíly mezi terminály M7600FNS-8(5)-R, M7600FNS-8(8)-R, M7600FNS-8(5)-R1, M7600FNS-8(8)-R1? Jak vybrat ten správný?

Odpověď: Všechny patří do série M7600FNS 4,8 mm plně izolované samice s vlajkovým terminálem.

Pravidla kódování jsou následující:

①: (5) / (8) znamená tloušťku jazýčku terminálu: 0,5 mm a 0,8 mm.

②: R / R1 představují různé vnitřní průměry izolace a rozsah tloušťky vodiče, obojí pro kabeláž AWG 22-18. R=Ins. Průměr, Max: 3,05 mm;

R1=Ins. Průměr, Max: 5,84 mm.

③: Tloušťka štítku 0,8 mm poskytuje lepší vodivost, silnější odolnost proti vibracím a vyšší nosnost než typ 0,5 mm.

Průvodce výběrem:

①: Zvolte 0,5 mm (5) pro konvenční nízko- až středněproudé obecné zapojení;

②: Vyberte 0,8 mm (8) pro aplikace s vysokým proudem, vibracemi a těžkými aplikacemi;

③: Vyberte R nebo R1 podle vašeho skutečného vnějšího průměru drátu, abyste zajistili dokonalé zalisování a usazení izolace.

Otázka:  Jaká je MOQ pro 4,8mm 0,187' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 4,8 mm 0,187' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 4,8mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG 22-18 použít v prostředí s vibracemi automobilu?

Odpověď:  Ano, tato zásuvka AWG 22-18 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro pomocné obvody, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,8 mm a 6,3 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,8 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,3 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG 22-18, což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG 22-18?

A: Svorky AWG 22-18 jsou určeny pro vodiče s průřezem vhodným pro nízko až středněproudé elektrické aplikace.

Otázka: Jaké certifikace mají konektory HRB (UL, RoHS, REACH)?

Odpověď:  Konektory HRB mají certifikace UL/cUL, RoHS a REACH plus klíčová automobilová a průmyslová schválení.

UL/cUL: Certifikováno podle UL 1977  (spisové číslo E322751)

Otázka:  Co je 4,8mm zásuvka pro odpojení?

4,8mm samičí odpojovací koncovka je typ elektrického konektoru navrženého tak, aby se vešel do 4,8mm samecového jazýčku, což umožňuje rychlé a bezpečné

drátové spoje.

Otázka: Je tento terminál vhodný pro použití v automobilech?

Odpověď: Ano, tato plně izolovaná zásuvka je široce používána v automobilových elektroinstalačních systémech díky svému bezpečnému připojení a

odolnost proti vibracím.

Otázka: Jaký je rozdíl mezi přímými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?

Odpověď: Přímé zásuvkové svorky se vyznačují inline přímou strukturou pro přímou instalaci kabeláže, vhodnou pro úzké prostory a inline vedení kabelových svazků.

Svorky typu praporek se dodávají s pravoúhlým designem praporku, který umožňuje boční zapojení a snadné pájení nebo krimpování. Jsou ideální pro přeplněné oblasti elektroinstalace a vertikální montáž PCB.

Vyberte přímý typ pro lineární inline vedení; vyberte typ příznaku pro pravoúhlé směrování, omezený instalační prostor a boční připojení PCB.











Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2






Aplikace FASTON TERMINAL


Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:


  1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

  2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

  3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.

  4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
