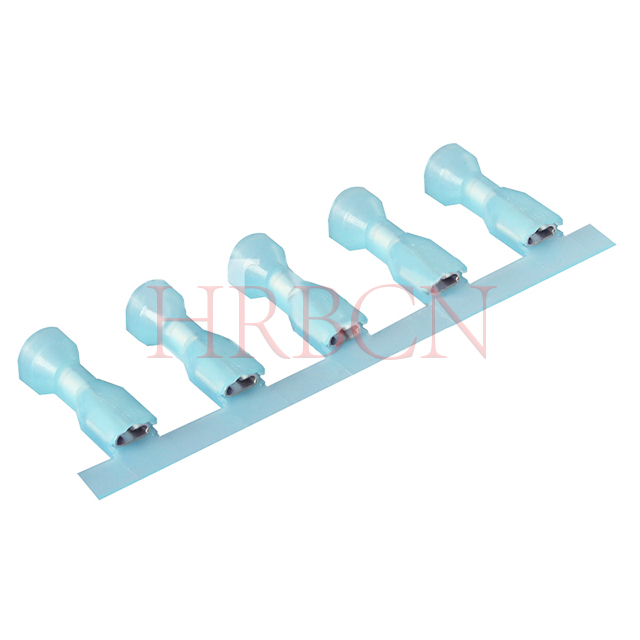

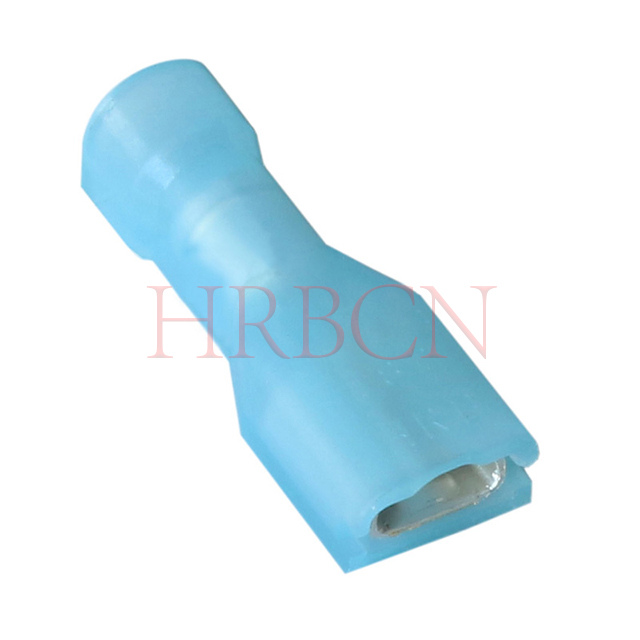

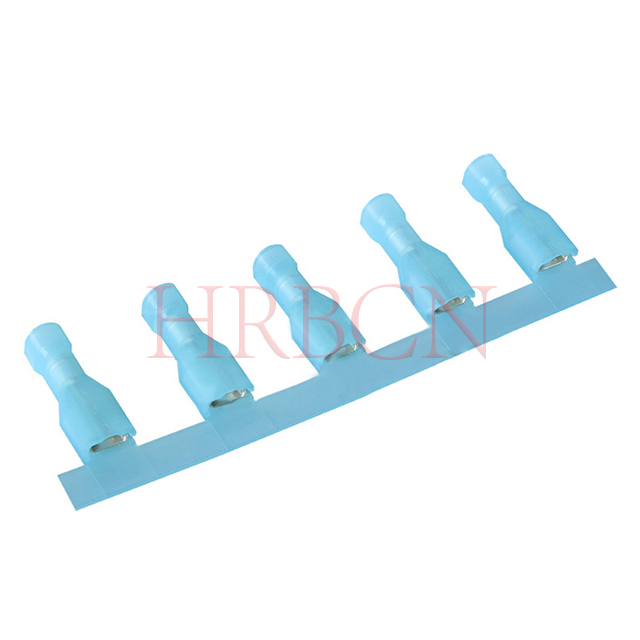

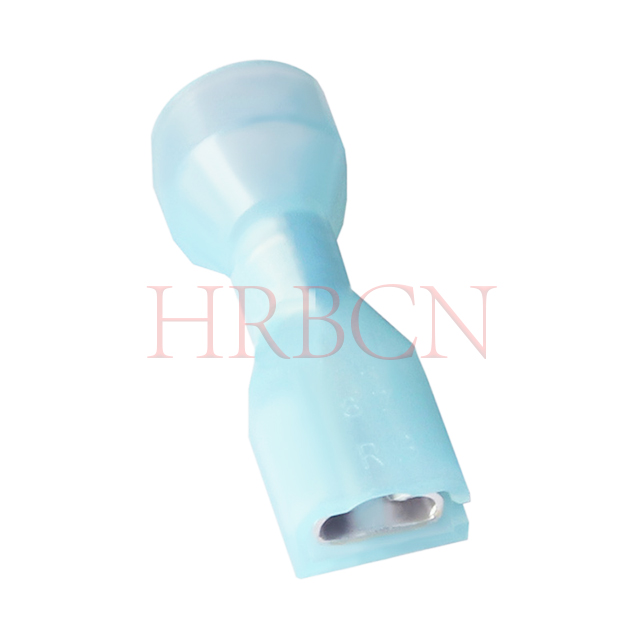

4,8mm plně izolovaný zásuvkový odpojovací terminál (AWG 16-14)

M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-bl; M6350FNS-8(8)-b1
4,8mm plně izolovaná zásuvka je určena pro vodiče AWG 16-14. Poskytuje bezpečné a spolehlivé elektrické připojení v automobilovém průmyslu, domácích spotřebičích a průmyslových elektroinstalačních systémech.
Tato rychlospojka je vybavena plně izolovaným pouzdrem pro zvýšenou bezpečnost a ochranu, takže je ideální pro aplikace vyžadující odolnost proti vibracím a časté připojování/odpojování.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-bl; M6350FNS-8(8)-b1

  • HRB

  • 8536909000

Definice P/N


HRB P/N Tloušťka spojovací plošky
 Kompatibilní rozsah průměrů izolace SPQ (ks)
M6350FNS-8(5)-b Rozměr 4,8 x 0,5 mm 4,06 mm 2500/role
M6350FNS-8(8)-b 4,8 x 0,8 mm 4,06 mm 2500/role
M6350FNL-8(5)-b Rozměr 4,8 x 0,5 mm 4,06 mm 1000/pytel
M6350FNL-8(8)-b 4,8 x 0,8 mm 4.06mm 1000/pytel
M6350FNS-8(5)-b1 Rozměr 4,8 x 0,5 mm 6,60 mm 1500/role
M6350FNS-8(8)-b1 4,8 x 0,8 mm 6.60mm 1500/role
M6350FNL-8(5)-b1 Rozměr 4,8 x 0,5 mm 6.60mm 1000/pytel
M6350FNL-8(8)-b1 4,8 x 0,8 mm 6.60mm 1000/pytel

  • Typ: M=Dokončeno

  • Typ produktu: 6350=Plně izolovaná přímá zásuvka

  • F=All inclusive izolace

  • N=nylon

Způsob balení: S=proužek L=volný kus

Řada: 8 = 4,8 mm (0,187 palce)

b=Modrá(16-14 AWG), Ins. Průměr, Max: 4,06 mm; b1=Modrá(16-14 AWG), Ins. Průměr, Max: 6,60 mm


Technické parametry

  • Jmenovitý proud: 15A AC, DC

  • Jmenovité napětí: 300V AC, DC

  • Provozní teplota: -25 ºC až +105 ºC

  • Materiál: Pouzdro: Nylon66 UL 94V-2;  Terminál: mosaz. Pocínováno

  • Velikost štítku: 4,8 x 0,8 mm nebo 4,8 x 0,5 mm

  • Použitelný vodič: AWG16-14 (1,31-2,08 mm²)

  • Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

  • Síla vložení a zástrčka: ≤7,8 kg

  • Síla vytažení a zástrčka: ≥3,0 kg

  • Koncovka vedení a síla: ≥5,0 kg


Vlastnosti produktu

  • Vlastnosti terminálu: Zarážka drátu

  • Kapacita: Jeden

  • Krimpovací: F-krimpování

  • Typ hlavně: Uzavřený

  • Ukončit na: Drát&kabel

  • S izolací: Plně izolovaná

  • Typ retence párování: Dimple lock

  • Balení: Pás/cívka nebo volné kusy v pytlích


Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V


Schéma páření


HRB AWG16-14 1,31-2,08 mm 2  rovná izolovaná zásuvka (řada M6350 AWG16-14) se obvykle spojuje s


Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály


Tato izolovaná zásuvka HRB 4,8 mm 0,187' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.





Otázka:  Jaké jsou základní parametry 4,8mm plně izolovaného odpojovacího terminálu (AWG 16-14)?

A: Typ svorek pro rychlé odpojení: Zásuvka/přímá

Velikost drátu: AWG 16-14 (1,31-2,08 mm²)

Šířka spojovací karty: 4,8 (0,187')

Tloušťka spojovacího jazýčku: 0,5 mm/0,8 mm

Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

Otázka:  Jaká je MOQ pro 4,8mm 0,187' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 4,8 mm 0,187' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 4,8mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG16-14 použít v prostředí s vibracemi automobilu?

Odpověď:  Ano, tato zásuvka AWG16-14 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro obvody středního proudu, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,8 mm a 6,3 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,8 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,3 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je určen pro vodiče AWG16-14 (1,31-2,08 mm²) , což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG16-14?

A: Svorky AWG 16-14 jsou určeny pro vodiče s průřezem vhodným pro elektrické aplikace středního až vysokého proudu.

Otázka: Jaké certifikace mají konektory HRB (UL, RoHS, REACH)?

Odpověď:  Konektory HRB mají certifikace UL/cUL, RoHS a REACH plus klíčová automobilová a průmyslová schválení.

UL/cUL: Certifikováno podle UL 1977  (spisové číslo E322751)

Otázka:  Co je 4,8mm zásuvka pro odpojení?

Odpověď: 4,8 mm samičí odpojovací terminál je typ elektrického konektoru navrženého tak, aby se vešel do 4,8 mm samčího jazýčku, což umožňuje rychlé a bezpečné

drátové spoje.

Otázka: Je tento terminál vhodný pro použití v automobilech?

Odpověď: Ano, tato plně izolovaná zásuvka je široce používána v automobilových elektroinstalačních systémech díky svému bezpečnému připojení a

odolnost proti vibracím.

Otázka: Jaký je rozdíl mezi AWG16-14 a AWG22-18? Jak vybrat správnou velikost drátu?

A:  Vodiče AWG16-14 mají větší průřez a podporují vyšší proudové zatížení, ideální pro hlavní silové a středoproudé obvody. Oproti tomu vodiče AWG22-18 jsou tenčí, určené pro slaboproudé a pomocné rozvody.

Vyberte AWG16-14 pro vysoce výkonné komponenty a náročné aplikace, zatímco AWG22-18 se doporučuje pro signální vedení a pomocné elektrické systémy.











Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2






Aplikace FASTON TERMINAL


Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:


  1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

  2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

  3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.

  4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
