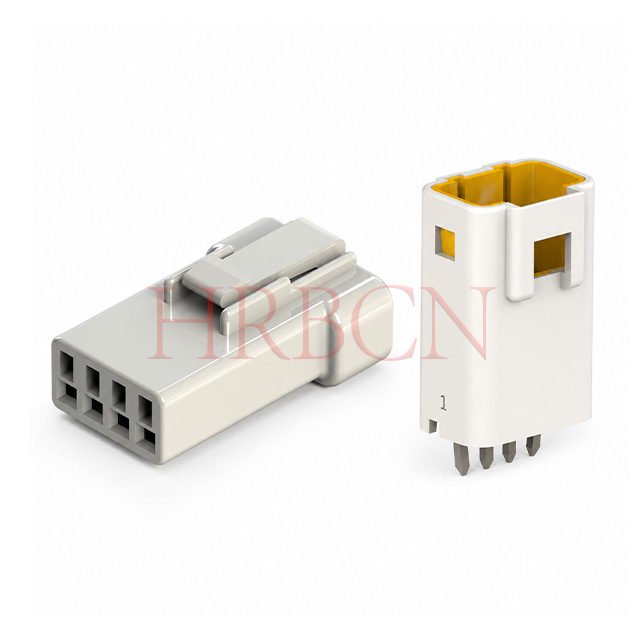

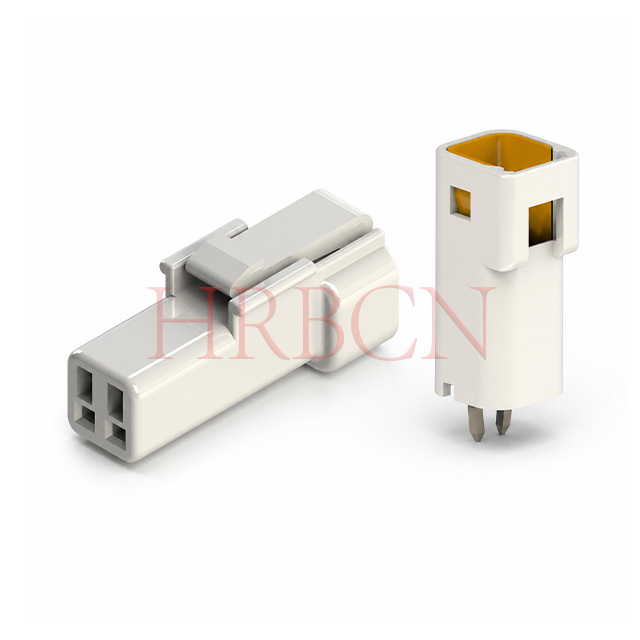

2,0 mm rozteč drátu k desce jednořadý vodotěsný konektor

Otázka: Jakou orientaci záhlaví používá tento dvouřadý 2,0 mm vodotěsný konektor drátu na desku?

Odpověď: Tato řada obsahuje 180° přímou vertikální desku plošných spojů, odlišnou od 90° pravoúhlé verze. Je určen pro vertikální průchozí

pájení otvorů na desky plošných spojů.

Otázka: Jaká tloušťka drátu je kompatibilní s tímto dvouřadým vodotěsným konektorem drátu na desku?

Odpověď: Přijímá vodiče AWG 22‑24. Vyberte prosím odpovídající silikonové těsnění drátu na základě skutečného vnějšího průměru drátu.

Otázka: Zachová si tento dvouřadý konektor po úplném spojení výkon IP67?

A: Ano. Dosahuje krytí IP67 podle IEC 60529, když je plně spojen a smontován s odpovídajícími drátěnými těsněními. Nevhodné pro

nepřetržité ponoření do hluboké vody.

Otázka: Jaké počty pinů jsou k dispozici pro řadu M20036‑2XN‑W?

Odpověď: K dispozici jsou dvouřadé konfigurace se 3 kolíky nebo 4 kolíky na řádek, konkrétně možnosti 2×3 kolíky a 2×4 kolíky.

Otázka: Jaká je síla pro zasunutí a vytažení tohoto 2,0 mm vodotěsného konektoru drát-deska?

Odpověď: Maximální síla na vložení kolíku je 8 N a minimální síla na vytažení kolíku je 0,98 N. Zkušební podmínky: test s uvolněnými zámky při rychlosti 5±2 mm/s. Nadměrná spojovací síla může poškodit kryt nebo svorky.

Otázka: Jak velkou přídržnou sílu na terminálu může pouzdro poskytnout?

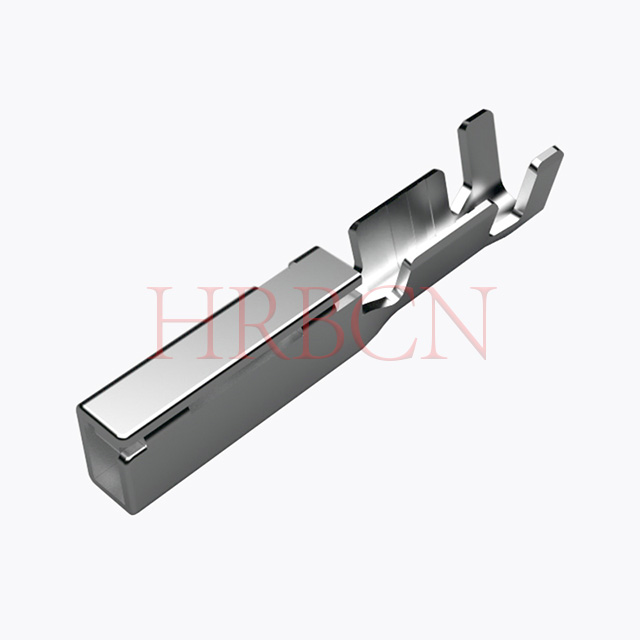

Odpověď: Minimální přídržná síla krimpované koncovky uvnitř pouzdra je 24,5 N. Zabraňuje vysunutí koncovek při vibracích, nárazech a namáhání tahem drátu. Nesprávné vložení koncovky sníží retenční výkon.

Otázka: Jaká je síla zámku pouzdra konektoru?

Odpověď: Síla zámku pouzdra s kladným uzamčením ≥50 N, testováno axiálním tahem spojených konektorů při 1‑5 mm/s. Robustní uzamykací struktura zajišťuje stabilní spojení v drsném vibračním prostředí.

Otázka: Jakou odolnost proti vibracím nabízí tento 2,0 mm vodotěsný konektor?

Odpověď: Sdružený konektor odolává vibracím 10 Hz až 500 Hz, 15 minut na cyklus, 12 cyklů v každém ze tří vzájemně kolmých směrů (celkem 36 cyklů, přibližně 9 hodin). Po testování: žádné poškození vzhledu, přechodový odpor ≤ 20 mΩ a okamžitá diskontinuita ≤ 1 mikrosekunda.

Otázka: Jakou úroveň mechanických otřesů může konektor vydržet?

Odpověď: Vydrží 50 g, 11 ms půlsinusový výboj aplikovaný v osách ±X, ±Y, ±Z (celkem 18 výbojů). Potestový přechodový odpor zůstává ≤20 mΩ s diskontinuitou ≤1 mikrosekunda, což zajišťuje spolehlivý přenos signálu/výkonu za podmínek nárazu.

Otázka: Jak funguje konektor při tepelném šoku?

Odpověď: Nespárované vzorky procházejí 48 cykly mezi -40 °C a +130 °C s 30minutovou prodlevou v každém extrému. Po testování: přechodový odpor ≤ 20 mΩ, žádný dielektrický průraz při 500 V AC a izolační odpor ≥ 500 MΩ, vhodné pro drsná prostředí se širokými teplotami.
